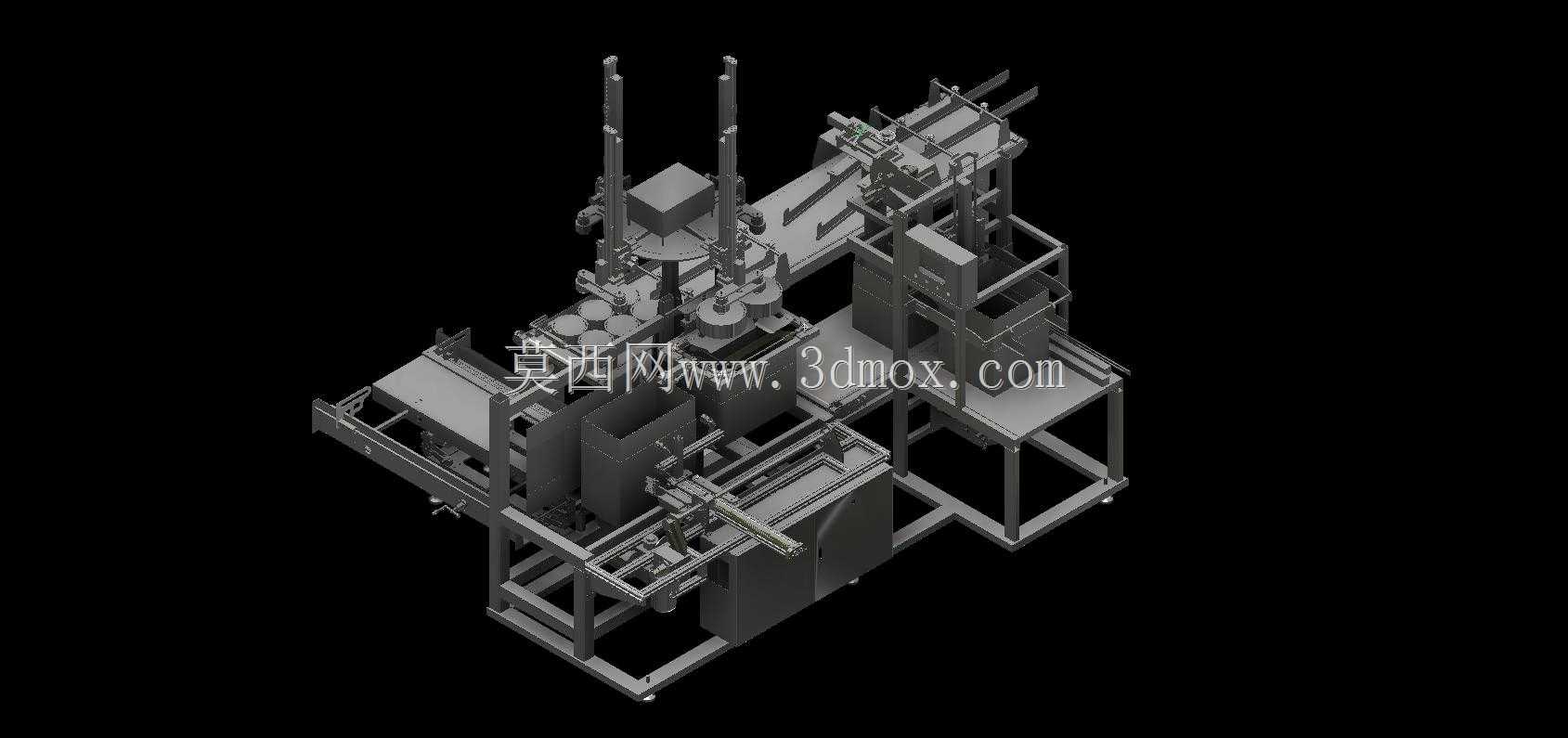

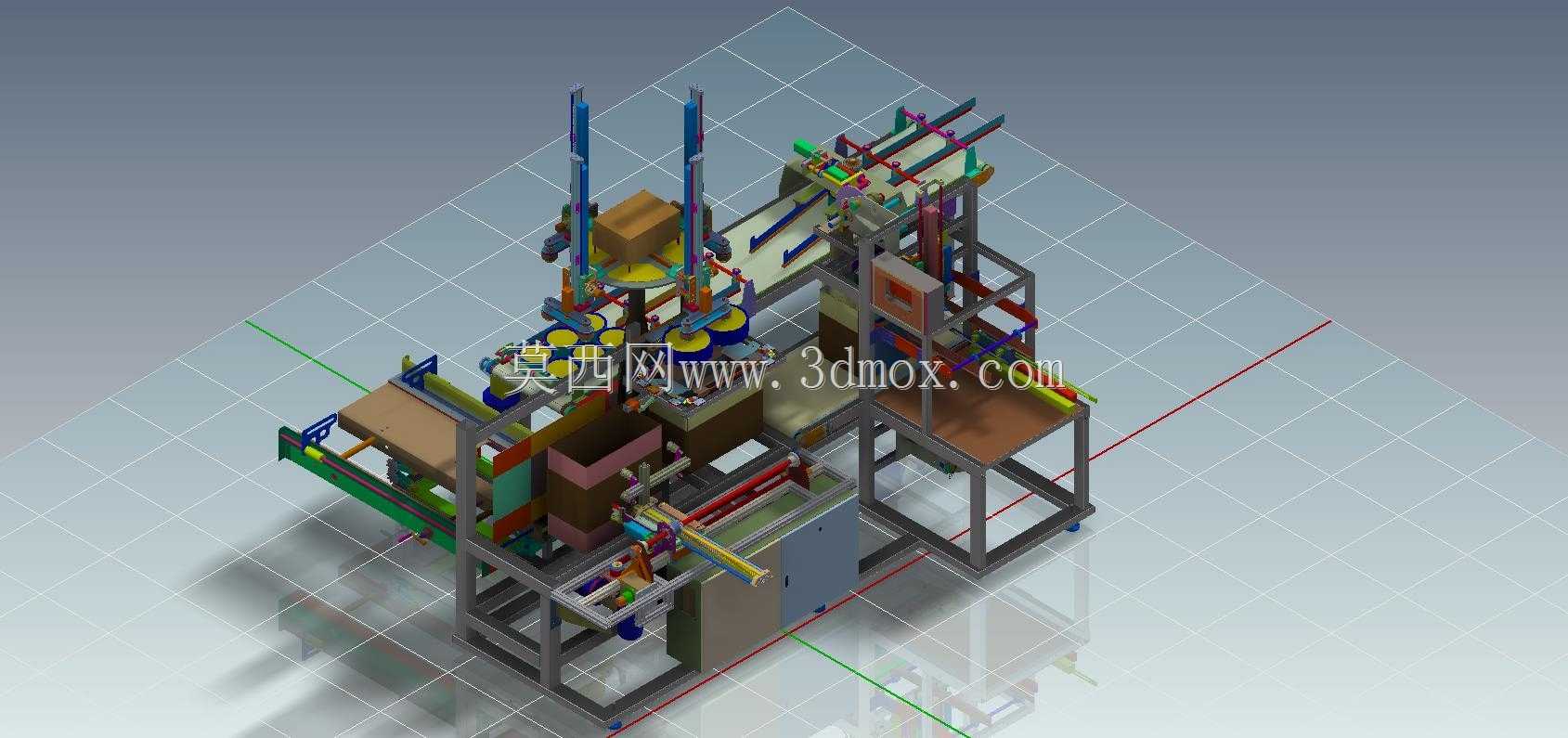

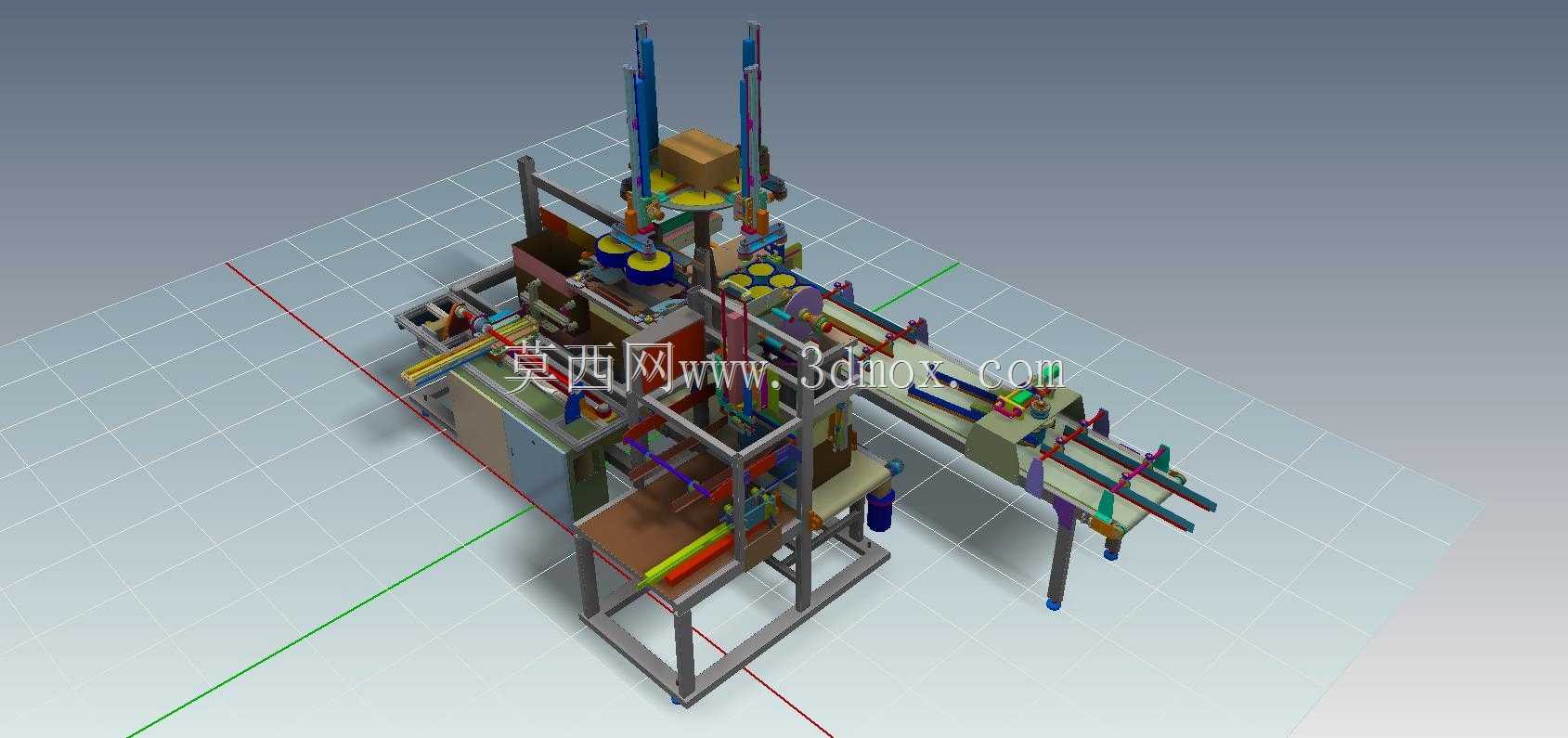

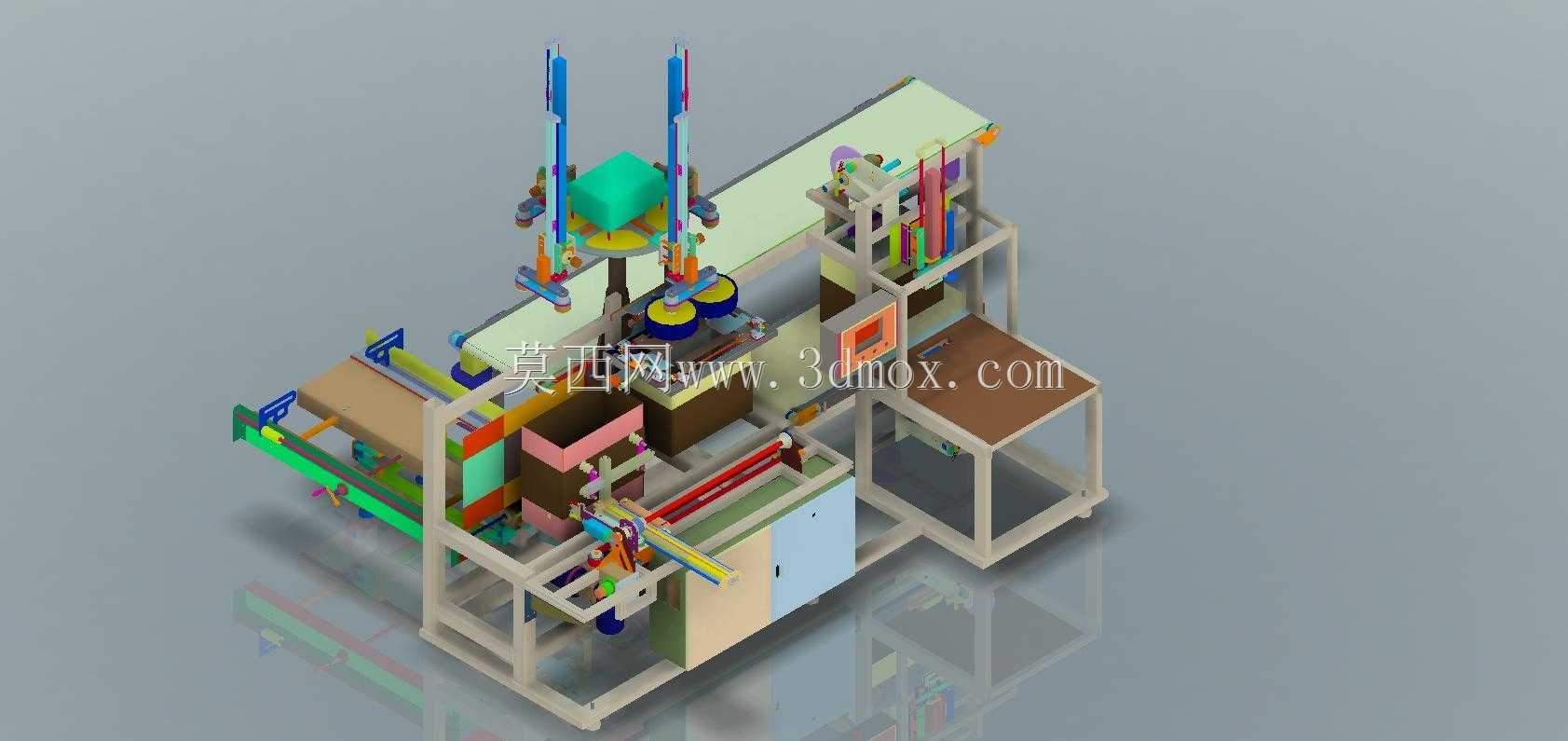

纸箱成型灌装捆扎一体化包装设备

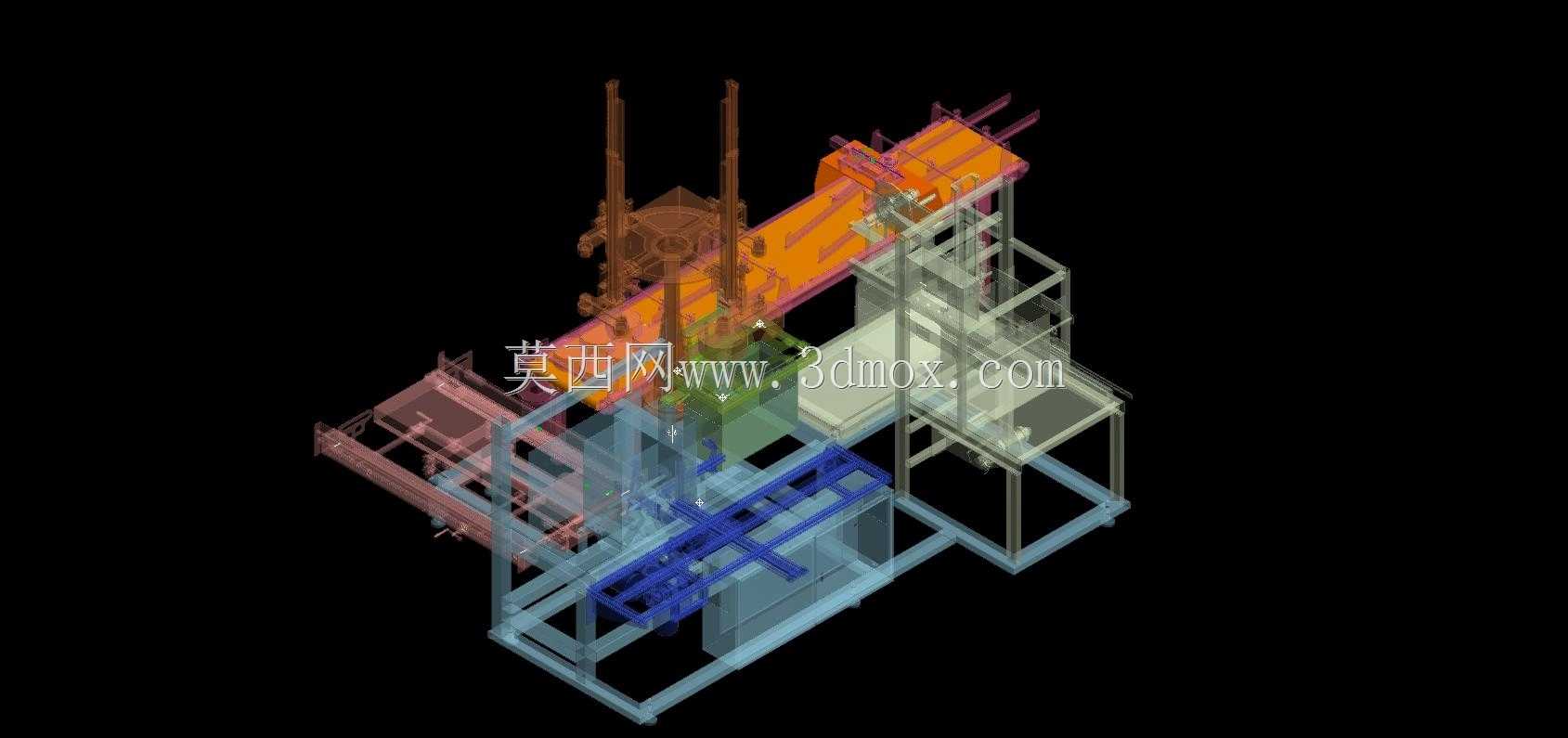

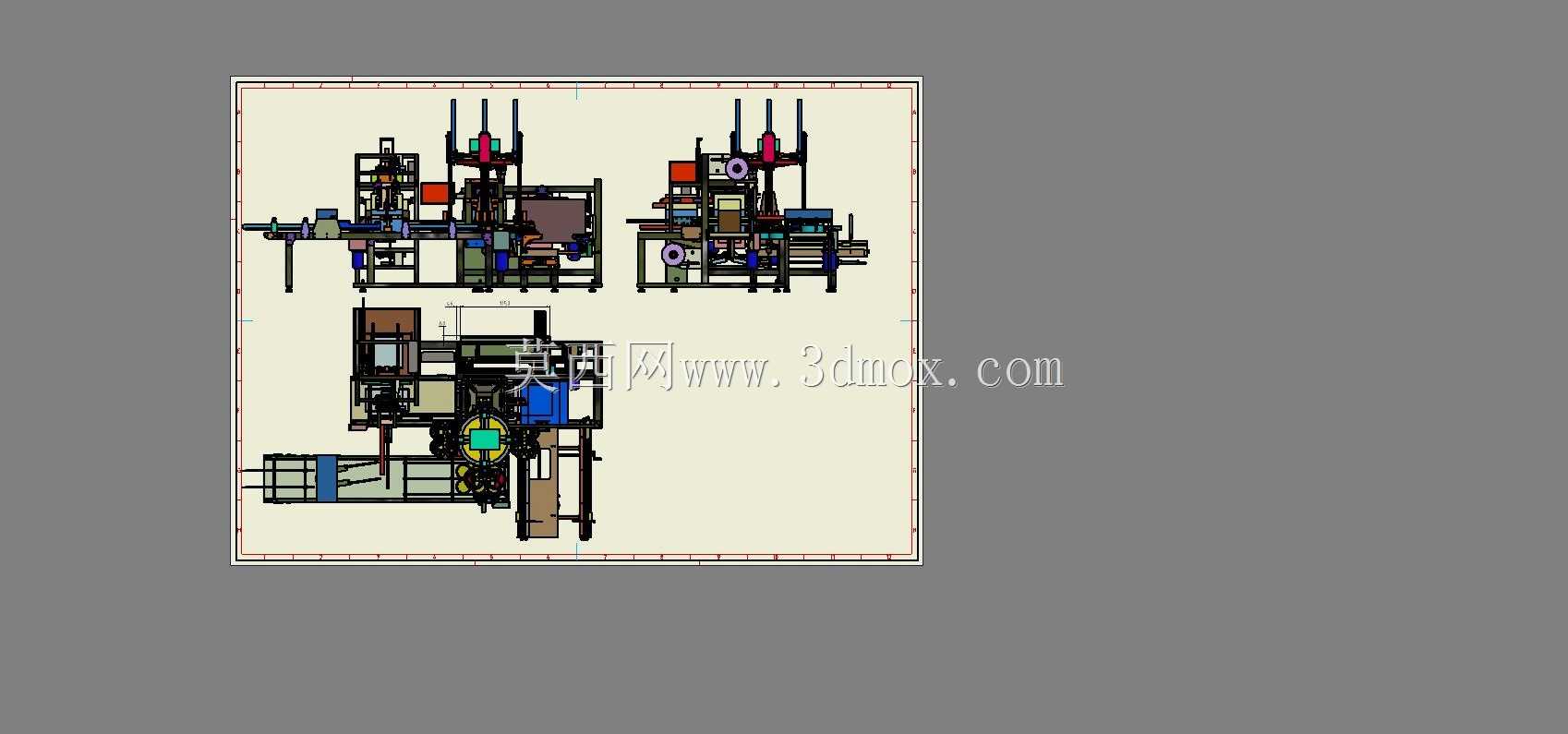

纸箱包装产线落地现场最常出现的卡滞问题，大多出现在纸板开孔成型与后续灌装工位的衔接公差上，这款设备的结构排布恰好针对这类痛点做了针对性的适配调整。纸板开孔工位的竖向导柱采用了不等距排布设计，靠近进料侧的导柱间距比出料侧宽出2mm，刚好抵消纸板输送过程中因表面摩擦产生的侧向偏移，不需要额外加装纠偏传感器就能让纸板开孔位置偏差控制在0.5mm以内，省去了后续工位反复调整定位的麻烦。灌装段的载具导轨做了分段式坡度处理，靠近落料位置的150mm行程段导轨高度下调1.2mm，让盒装物料落位时能顺着坡度自然滑入卡槽，不会因为硬碰撞出现物料倾倒、卡料的情况，之前同类设备常出现的落料堵转问题在这个结构里能减少八成以上。捆扎工位的执行机构没有采用常见的水平直推结构，而是做了15度的倾角设计，捆扎带送出时能顺着纸箱边角的弧度自然贴合，不会出现硬折导致的捆扎带断裂、松脱问题，哪怕是瓦楞厚度偏薄的纸箱也能保证捆扎紧实度达标。设备的机架主体采用方管焊接结构，所有连接位置都预留了0.3mm的装配调整间隙，现场安装时不需要反复修磨焊接变形的位置，直接通过连接螺栓就能微调各工位的同轴度，比一体式焊接机架的安装效率提升近一倍。输送线的侧边导向挡条采用了快拆式结构，更换不同规格纸箱生产时，只需要松开两个手拧螺丝就能调整挡条间距，不需要工具辅助，换型时间能压缩到十分钟以内，适配多规格小批量的包装生产需求。各工位的动力排布也做了优化，成型、灌装、捆扎三个核心工位分别采用独立动力驱动，不会因为单个工位负载波动影响整条线的运行稳定性，哪怕其中一个工位出现临时卡滞，也不会连带其他工位出现错位故障，日常维护时也能单独停转对应工位，不需要整条线停机排查。
