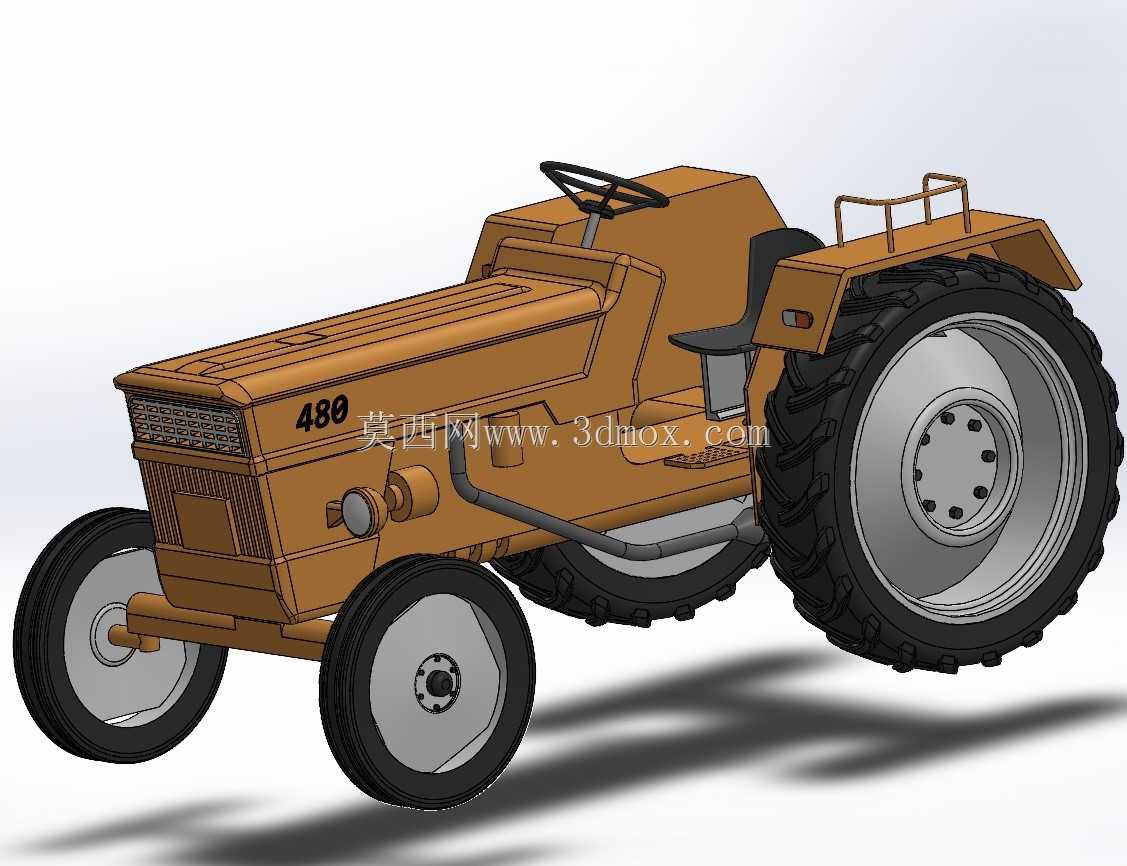

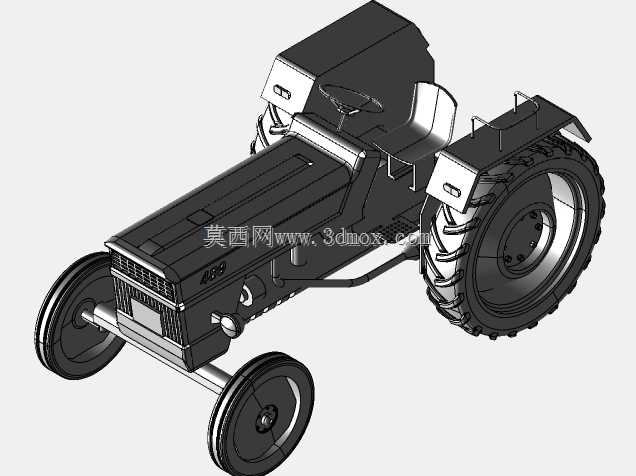

复古款农用轮式拖拉机整机结构复刻

老式农用拖拉机常年在泥泞田块、碎石土路作业，轮辋与轮胎的配合面最容易出现密封失效、螺栓剪切断裂的问题，这款复刻模型在轮组装配逻辑上做了很细致的还原。后轮采用大直径深花纹越野胎，轮辋的螺栓孔位完全对齐后桥半轴的安装基准，每个孔位都预留了实际装配需要的公差间隙，不会出现虚拟装配里零公差导致的实装卡滞问题。前轮转向节的连接结构没有做简化处理，转向拉杆的球头间隙、主销的倾角参数都和实车保持一致，甚至能模拟出转向时前轮的微小摆动量，这对农机实训教学里讲解转向系统的受力传递很有帮助。机身的覆盖件没有做一体化的曲面合并，发动机舱的侧盖板、座椅下方的电瓶舱盖板都保留了独立的装配关系，盖板和机身框架的贴合面做了0.3mm的错位预留，对应实车钣金件焊接后的形变余量，不会出现虚拟模型里严丝合缝但实际生产装不上的矛盾。排气管道的走向避开了转向拉杆的运动行程，管道和机身的固定卡箍位置也对应实车的振动节点，能避免作业时管道共振开裂的隐患。座椅的安装支架做了加强筋的细节还原，支架和车架的连接点选在受力最均匀的纵梁位置，没有直接固定在薄覆盖件上，符合农机长期承重的结构需求。前部的格栅做了等距的通风孔排布，孔位的大小刚好满足发动机散热的通风量要求，同时不会让田间的碎秸秆大量卷入舱内。后部的悬挂架预留了标准农具的接口尺寸，接口的连接孔位做了倒角处理，方便挂接农具时快速对位，不用反复调整对位精度。操作区域的方向盘转向柱和转向器的连接关系完全还原，没有省略中间的万向节结构，能直观看到转向动作从方向盘到轮组的完整传递路径，不管是用于农机结构教学，还是作为复古农机的数字化展示素材，都能提供足够真实的结构参考，不会因为过度简化丢失关键的装配逻辑细节。
