RS380微型直流驱动电机精细结构

　　在小型电动器具、遥控模型、便携动力装置以及低压传动模组的开发过程中，RS380这类圆筒形微型直流电机是非常常见的动力源。它的结构并不复杂，但在整机布局里往往决定输出轴位置、固定方式、散热空间和接线走向，因此在三维结构阶段把电机本体还原清楚，能够直接减少后续装配干涉与选型误判。

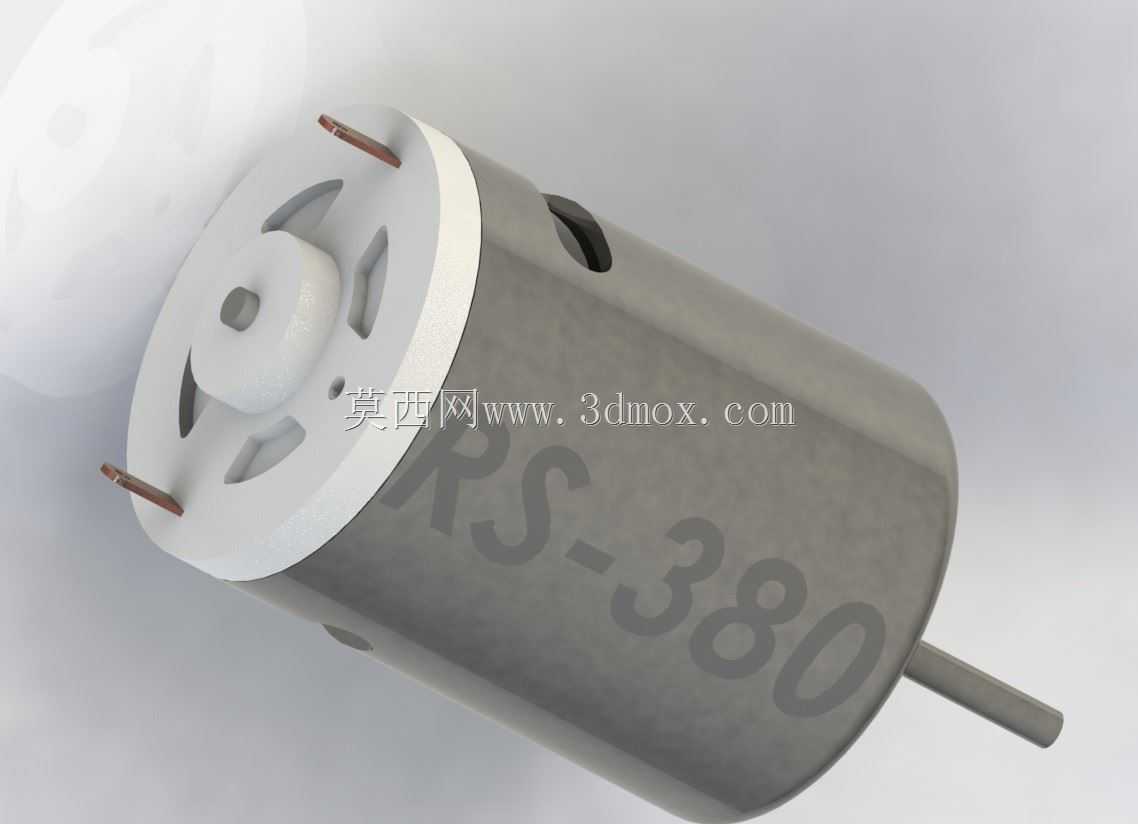

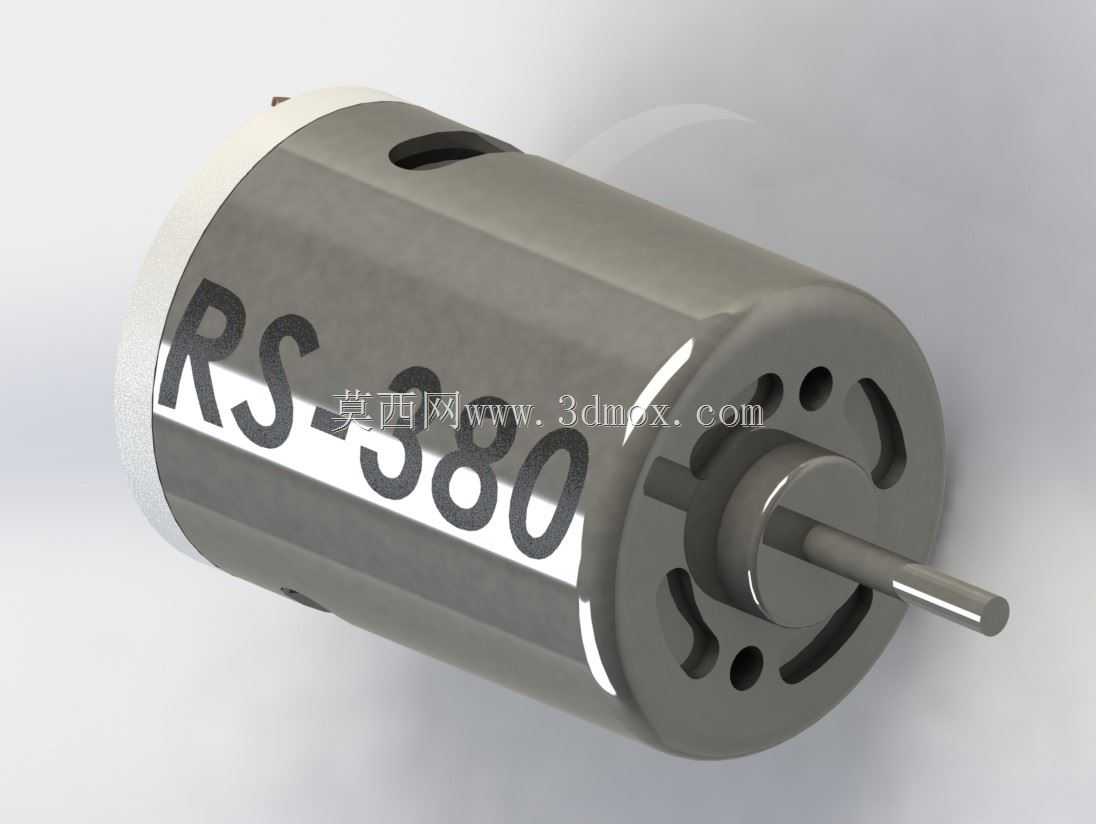

　　从外观上看，该电机采用钢制圆筒机壳，壳体表面印有RS-380标识，端部为带通风孔的端盖结构，中心伸出一根圆柱输出轴。轴端是整机扭矩输出的位置，设计配套齿轮、带轮、联轴器或偏心轮时，需要以该轴线作为装配基准。端盖上的开孔并非单纯装饰，它们承担内部碳刷、换向器和绕组区域的空气流通作用，在持续负载工况下可帮助热量从机壳内部散出。布置设备时，这些开孔周边不宜被橡胶垫、线束或密封件完全封堵，否则会明显升高电机温升。

　　这类电机的实际用途集中在低电压、小功率、转速较高的场景。遥控车模中，它常通过齿轮减速组驱动车轮；手持小型工具里，可用于打磨、抛光或吸尘机构；家用小电器中，也能作为气泵、振动装置、简易传动箱的动力输入。由于电机本身转速高而扭矩有限，工程应用中一般不会直接把大负载装在轴上，而是配合减速齿轮、蜗杆轮系或带传动，把高转速转换为执行端需要的低转速大扭矩。

　　建模时需要重点把握几个边界。圆筒机壳的外径决定安装夹座、抱箍或橡胶减震套的尺寸；机身长度影响电池仓、齿轮箱和外壳之间的空间分配；输出轴直径、伸出长度以及轴端到端盖的距离，则关系到联轴件的插入深度和轴向定位。若在设备中采用电机座固定，后端盖与前端盖的安装面也要保留足够支撑，避免仅靠轴端受力造成悬臂偏载。对于振动较大的模型车或便携设备，电机周围通常要预留线束弯折半径，并在机壳与塑料壳体之间留出隔热间隙。

　　从内部功能逻辑看，通电后电流经碳刷传递到换向器，驱动转子绕组在永磁体磁场中旋转，输出轴随之转动。机壳外侧的两个供电端子虽然在外观模型中表现为端部连接区域，但在整机电气布置时必须明确极性与线序。正反转调换通常通过改变输入电压方向实现，结构设计中若需要双向运转，传动件不能采用只适合单向受力的结构。

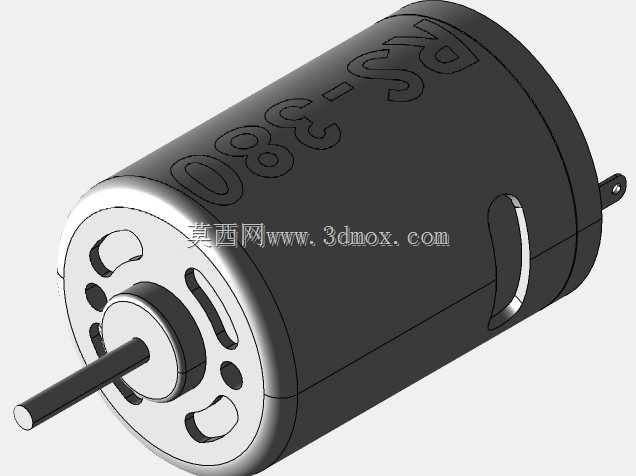

　　该模型把圆筒壳体、端盖通风槽、中心轴、端部轮廓和标识位置都做了直观呈现，适合用于小型设备的空间校核。工程师在搭建整机时，可以把它作为标准动力元件放入装配体，检查电机与齿轮箱、电池、开关、外壳支柱之间的相对位置；也可以据此设计电机固定扣、减震套、传动齿轮中心距和散热通道。对于需要做爆炸视图或装配演示的场景，这种按真实比例表达的电机结构能够让动力传递路径更加清晰。

　　在选型层面，RS380电机的价值不在于承担重载，而在于以紧凑体积提供稳定的高速旋转动力。它对安装同轴度较敏感，轴孔配合过紧会增加阻力，过松则会产生噪声和磨损；齿轮啮合间隙过小会使启动电流上升，过大又会造成冲击。围绕这些细节进行三维布局，比单纯放置一个圆柱形占位件更能反映真实设备的装配关系。
