工业立式储料筒仓钢结构支撑设备

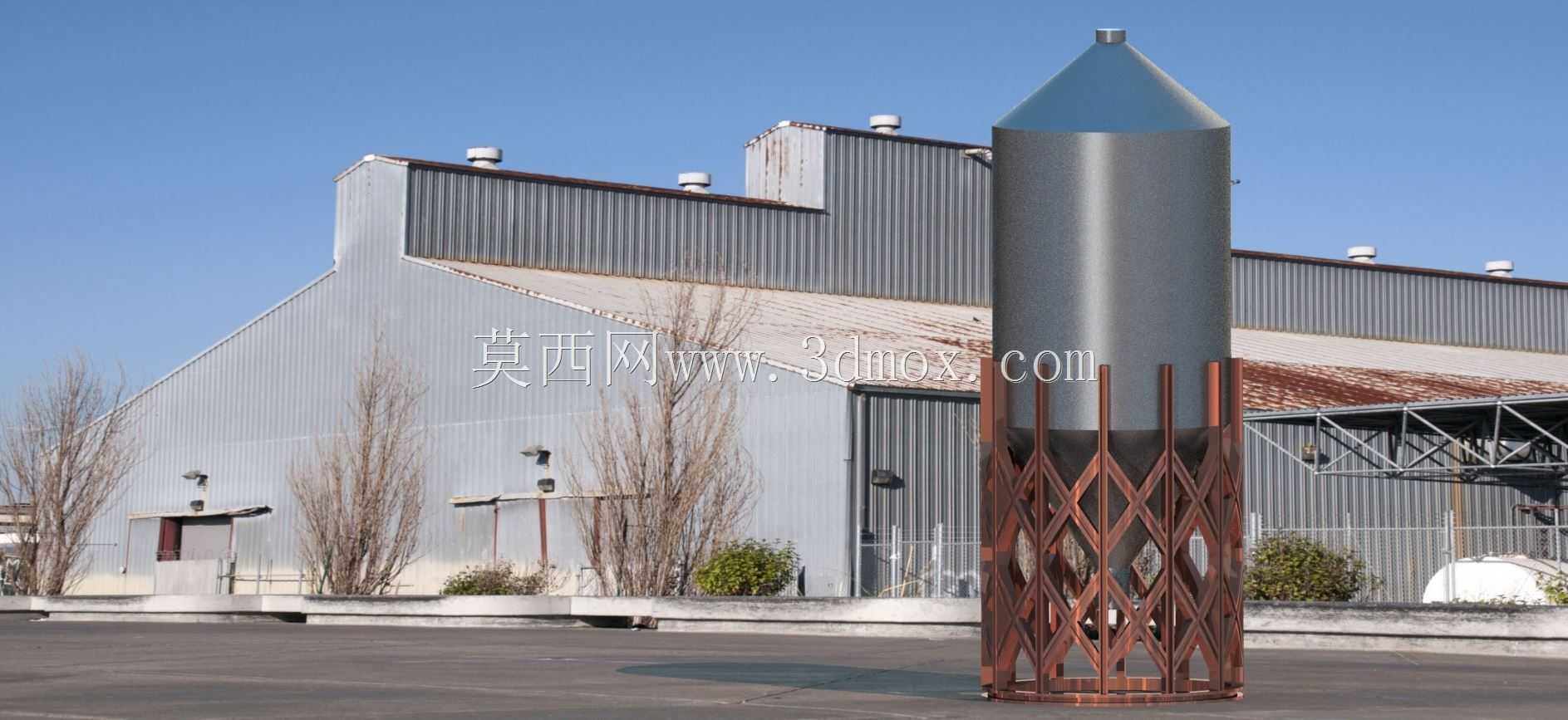

　　这套立式筒仓结构在散料仓储与厂区物料中转环节应用十分普遍，常见于粮食收储、建材粉料、化工颗粒、饲料加工以及矿山选矿生产线中，承担散装物料的暂存、缓冲与定量给料任务。整体采用上部圆柱形仓体加顶部锥形封盖的构型，仓底为锥形收口，依靠重力使堆积物料向中心出料口汇集，避免粉料或颗粒料在仓壁挂料、架桥。仓体下方设置交叉桁架式钢结构支撑，将筒身抬升至足够高度，出料口下方留出空间布置输送设备、给料阀、称量斗或运输车辆接料位，这一布局直接决定了现场土建基础与设备对接的边界条件。

　　从结构受力角度看，圆柱形仓壁在储料侧压力作用下以环向受拉为主，相较方形仓室不存在边角应力集中，容积利用率高且风阻较小。顶部锥盖用于封闭仓体、防止雨水粉尘进入，同时为排气阀、料位计、人孔或除尘管口预留安装位置。下部锥斗的半锥角需要结合物料安息角选取，角度过缓会导致物料流动不畅，过陡则增加仓体总高与支撑长度。支撑腿采用交叉斜撑形成空间桁架，把竖向荷载、风载与地震作用传递到基础预埋件，斜撑的菱形布置既增强抗侧刚度，也留出检修通道。

　　建模时先按仓容反算筒身直径与直段高度，再叠加锥斗高度、支撑高度和出料设备净空，得到整机外轮廓。仓壁厚度、加强环间距、支腿截面与斜撑节点都要围绕满载工况校核，尤其要关注锥斗与圆筒交接环缝处的应力集中，通常在该处增设加强圈或加厚过渡段。支腿底部需要匹配地脚螺栓布置，基础顶面标高、螺栓孔距和检修平台栏杆位置都应在三维环境中同步干涉检查，避免现场安装时与输送廊道、爬梯、除尘管道冲突。

　　筒仓外壁可根据物料特性配置料位检测、称重传感器、振动破拱装置或空气炮接口，锥斗出口对接旋转卸料阀、螺旋输送机或斗提机时，法兰口径和密封面形式必须统一。对于易吸湿物料，仓顶可增设除尘器与泄压阀；对于磨琢性较强的矿粉，锥斗内壁需预留耐磨衬板安装厚度。外围爬梯、检修平台与护栏沿仓壁布置时，要保证通行宽度和平台载荷，同时不阻挡仓顶设备维护。

　　现场布置中，筒仓常靠近厂房外墙或独立成排设置，进料方式多为斗式提升机、气力输送或斜管送入仓顶，出料则通过下方输送设备汇入生产线。三维设计需要把进料管、出料设备、除尘风管、电缆桥架和检修空间一并纳入校核，尤其注意筒仓满载时对基础的集中荷载，以及多仓并排时车辆通行与消防检修通道的净距。整体模型把仓体、锥斗、桁架支撑、顶部接口和底部连接节点完整表达，可直接用于结构方案评审、土建设备提资、散料工艺流程模拟以及制造下料前的装配核对。
