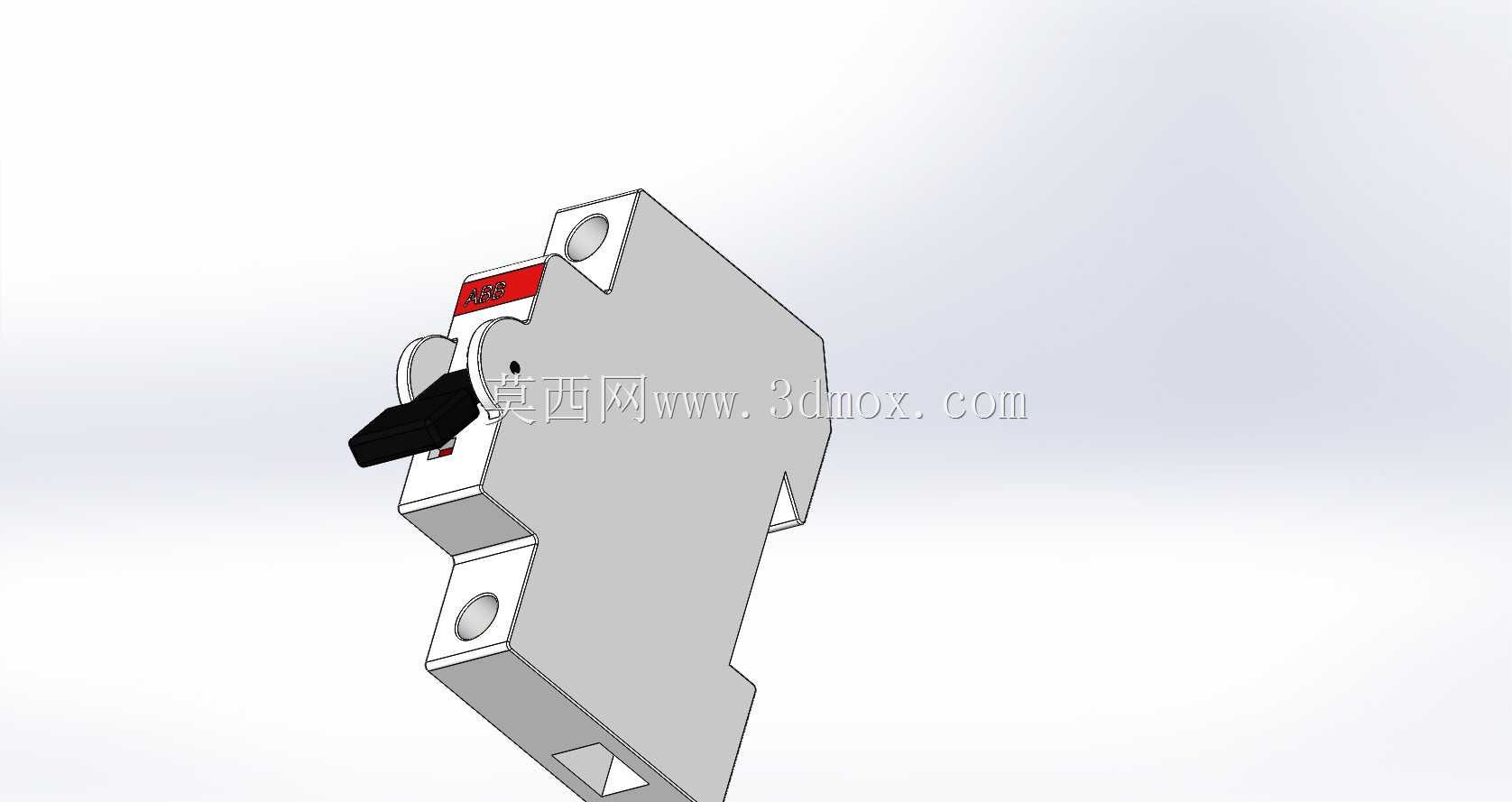

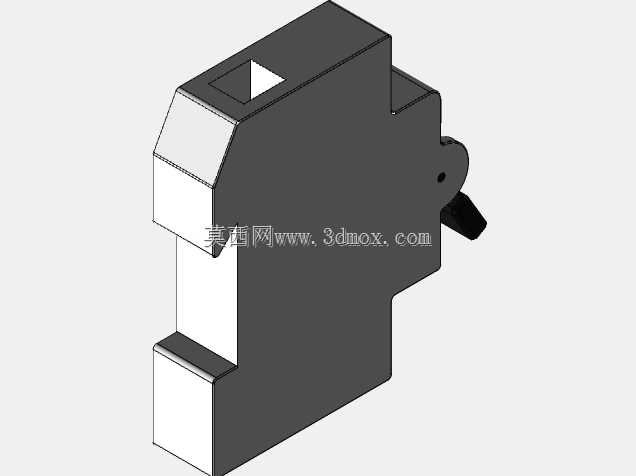

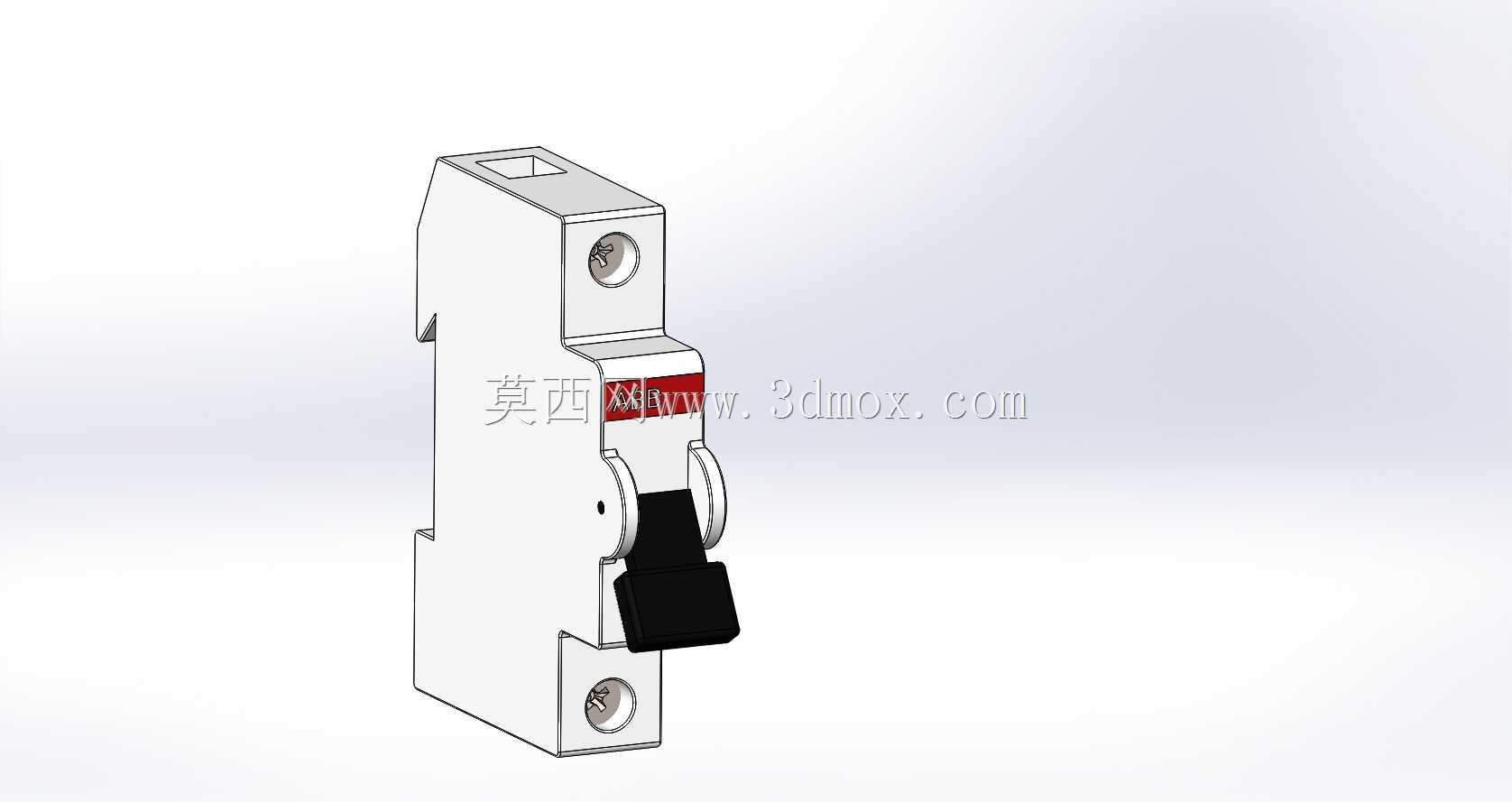

ABB S200系列C32单极微型断路器结构

现场配电场景里，单极微型断路器的安装适配性一直是容易被忽略的细节，导轨卡扣的公差偏移、操作手柄的行程冗余、接线端子的压线接触面积，任何一处参数偏差都会给后期运维埋下隐患。这款断路器的壳体采用卡扣式拼接结构，上下接线端子的安装孔位同轴度控制在0.1mm以内，压线螺钉的沉头深度刚好适配常规6平方铜芯线的线鼻厚度，不会出现压线过紧压断线芯、或是压接过松接触发热的问题。操作手柄的摆动角度设置在45度分断区间，手柄表面的防滑凸纹做了0.2mm的下沉处理，戴绝缘手套操作时也不会出现滑脱情况，手柄与壳体之间的缝隙均匀控制在0.3mm，既不会因为间隙过大进灰受潮，也不会因为间隙过小出现卡涩，低温环境下壳体轻微形变也不会影响操作手感。侧面的导轨卡扣做了弹性让位设计，卡扣的卡接深度刚好匹配标准35mm电气导轨的卡槽尺寸，安装时只需要轻压卡扣尾部就能快速卡入导轨，拆卸时用一字螺丝刀撬动卡扣解锁位就能轻松取下，不需要额外撬动壳体避免造成外壳开裂。灭弧室的排气槽开设在壳体侧面靠下位置，分断故障电流时的电弧气体能顺着导向槽快速排出，不会直喷到相邻的配电元件上，降低了弧光短路的风险。进线端的隔弧板凸起高度做了1.5mm的加高处理，接线完成后即使导线裸露部分稍长，也能通过隔弧板形成物理隔离，避免不同极性导线之间的误碰。壳体表面的标识区域做了微磨砂处理，后期粘贴回路标识标签时不会出现翘边脱落，标识的刻印深度控制在0.1mm，长期使用磨损也不会看不清额定参数。内部脱扣机构的联动部件间隙做了冗余设计，在-25℃到60℃的工作环境区间内，热脱扣元件的形变不会被壳体结构限制，能保证过载保护的动作精度，不会出现低温环境下脱扣滞后、高温环境下误脱扣的情况。
