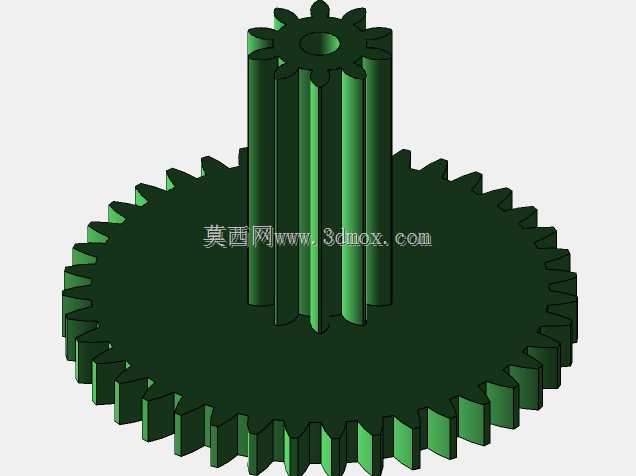

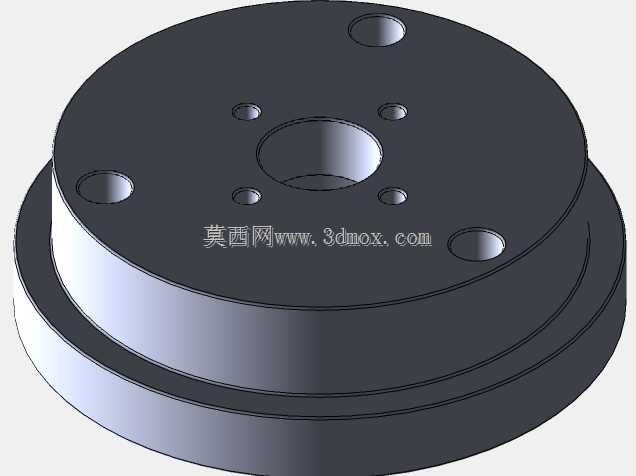

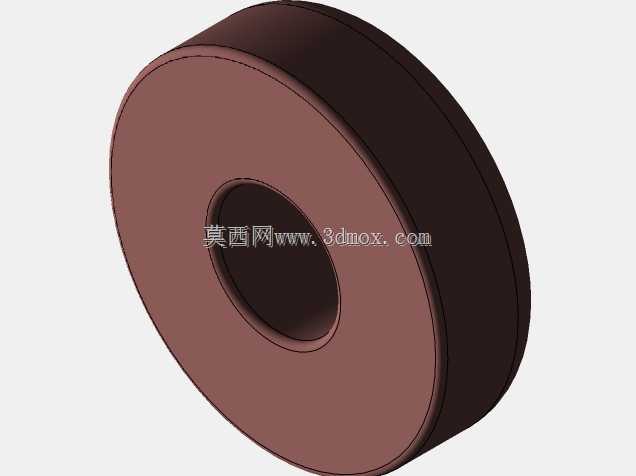

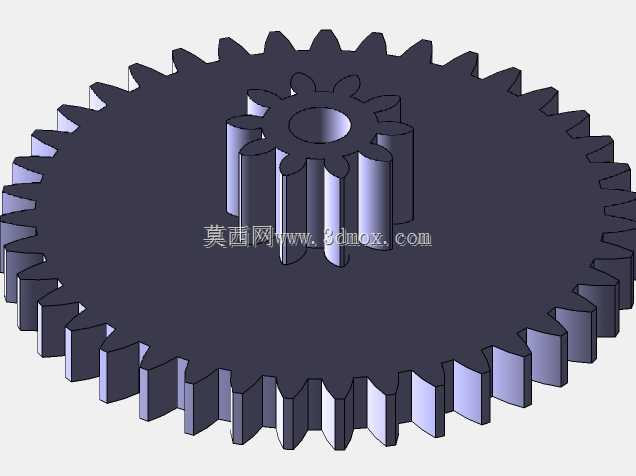

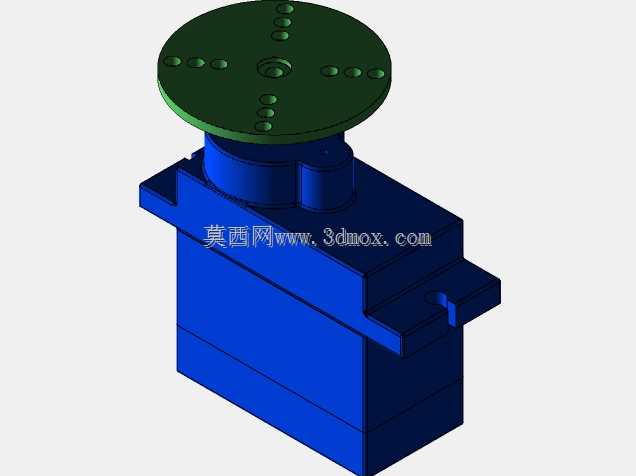

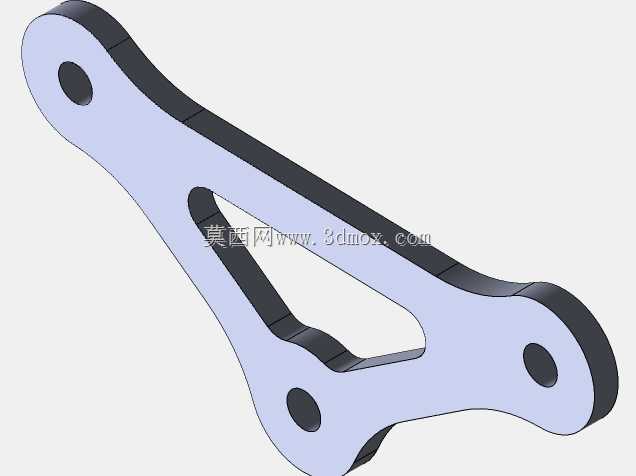

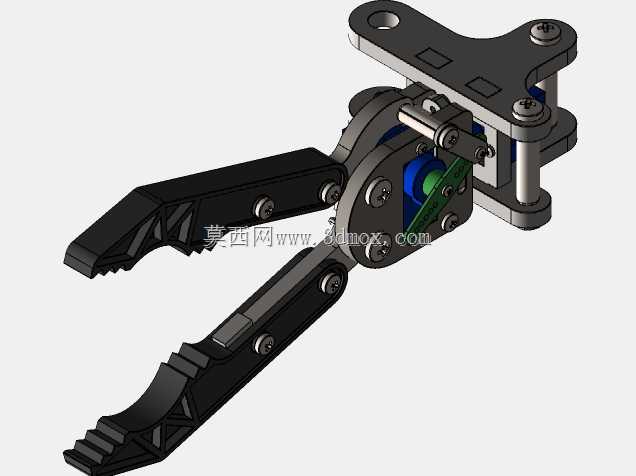

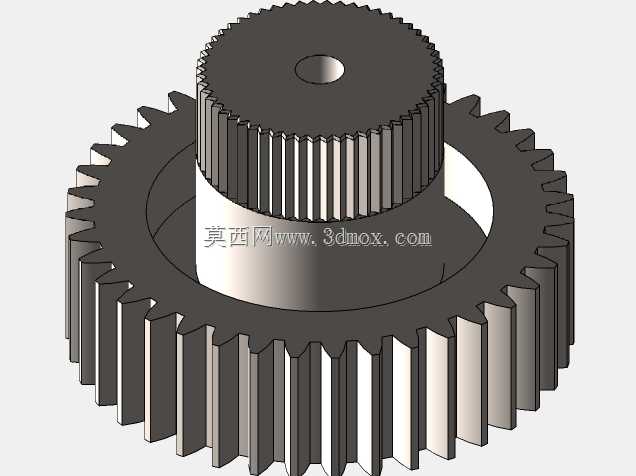

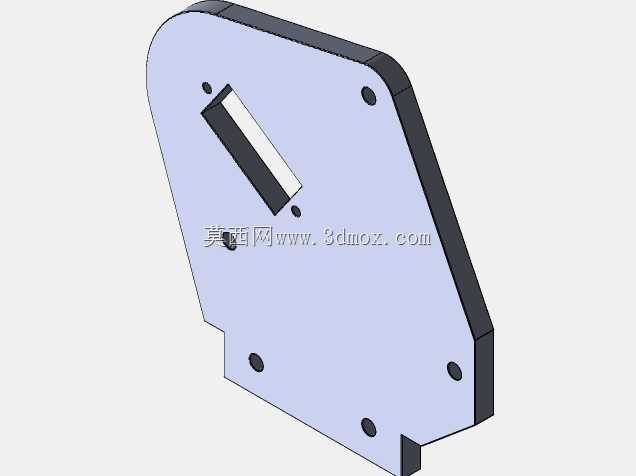

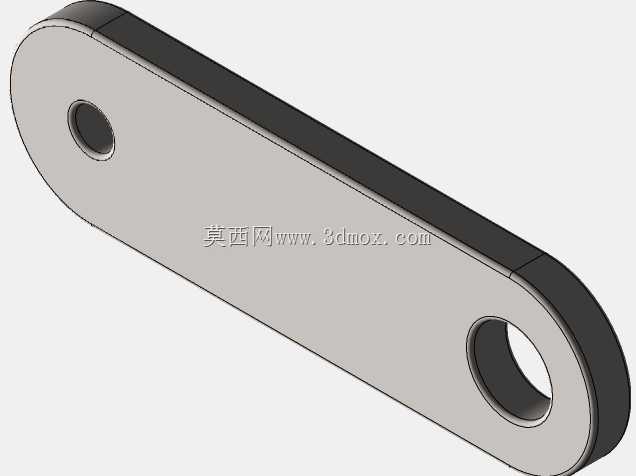

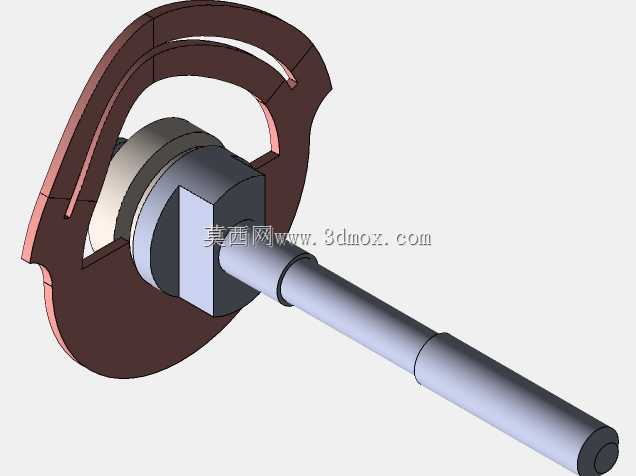

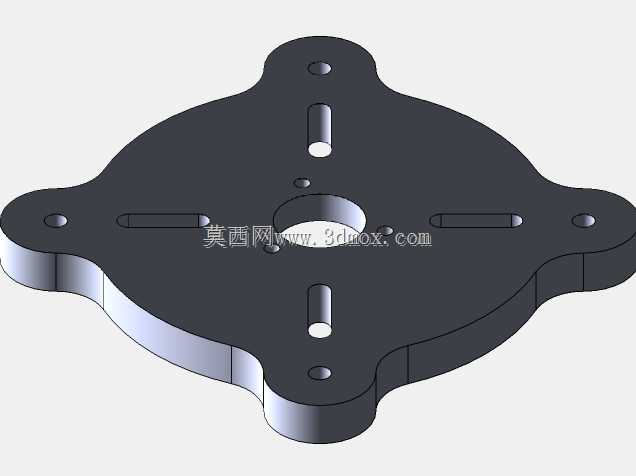

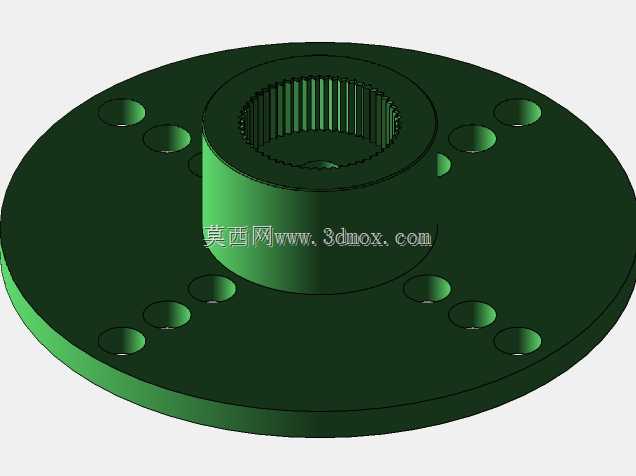

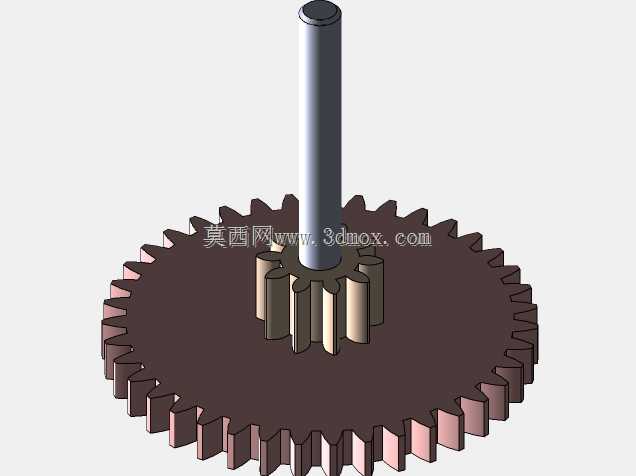

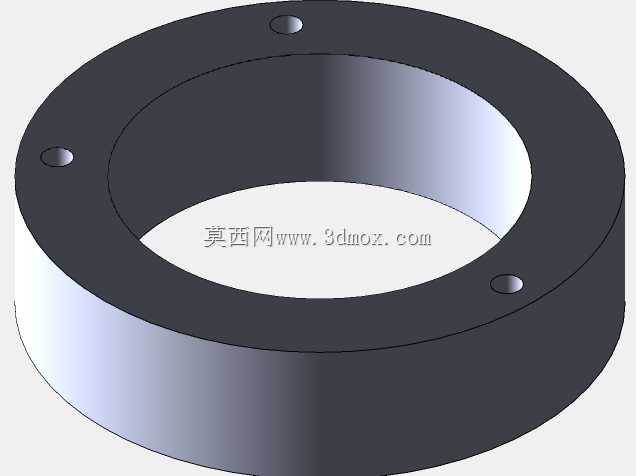

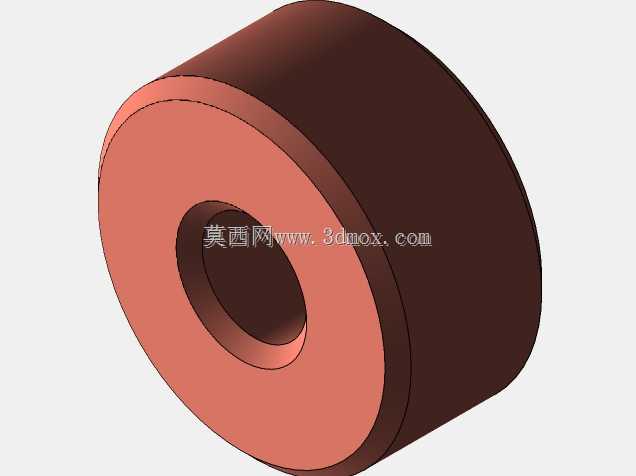

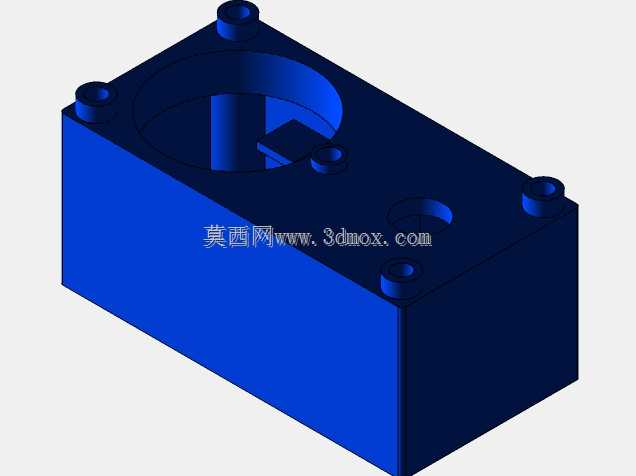

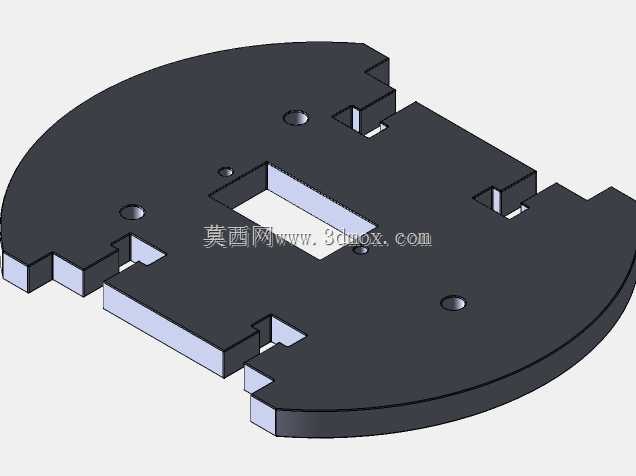

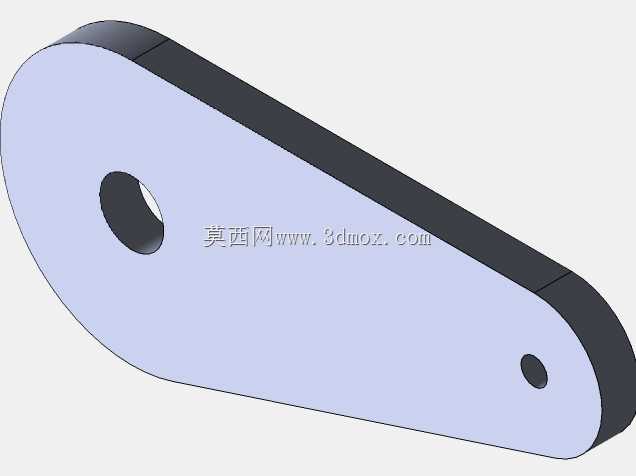

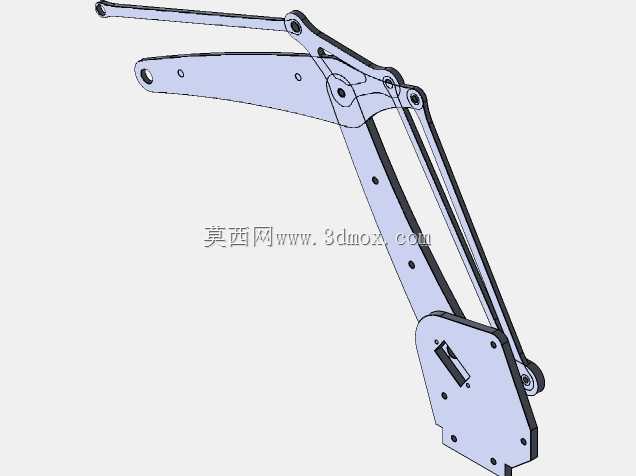

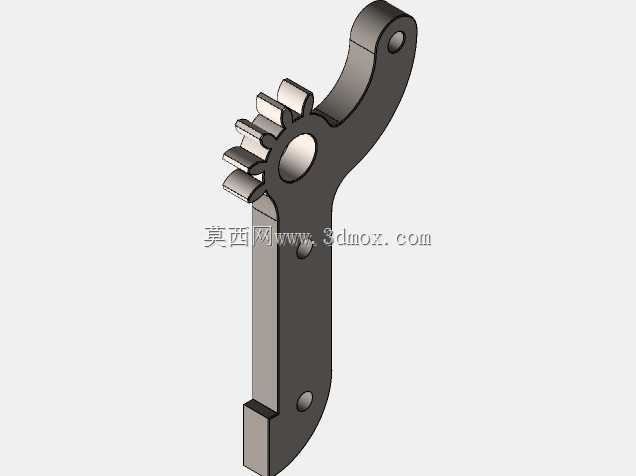

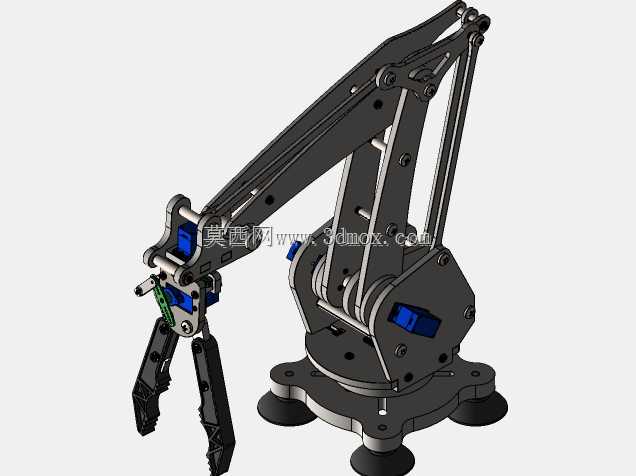

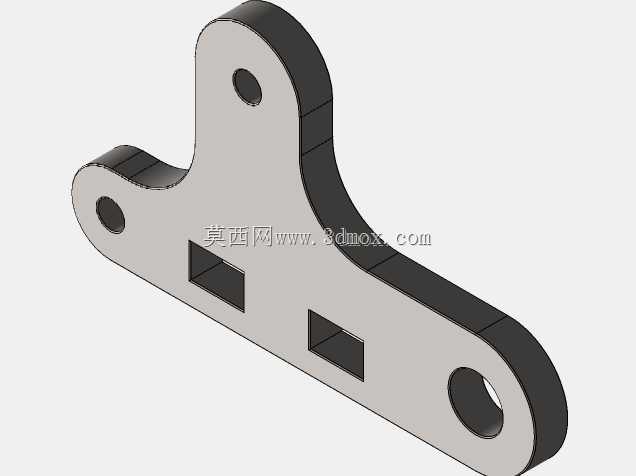

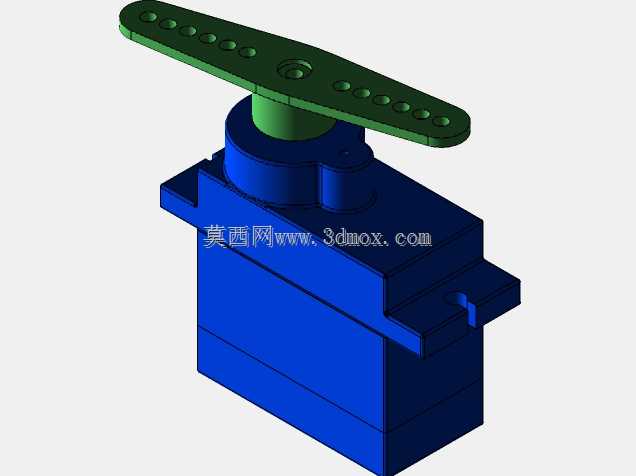

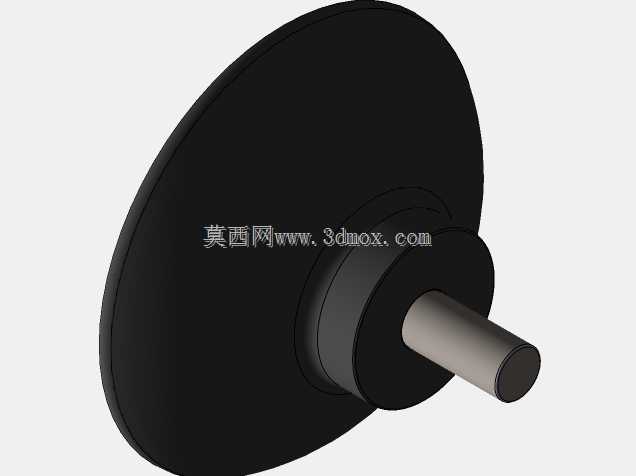

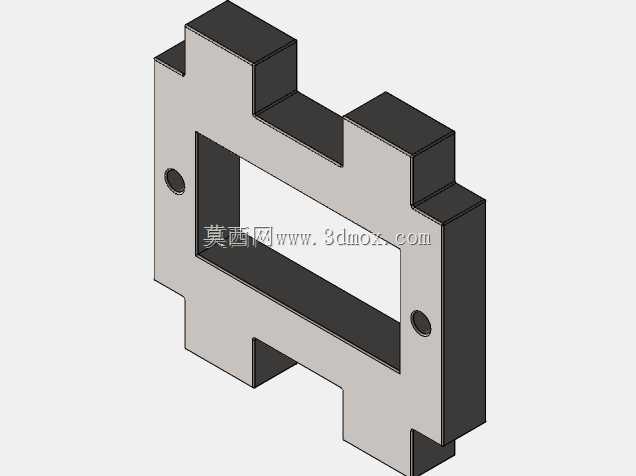

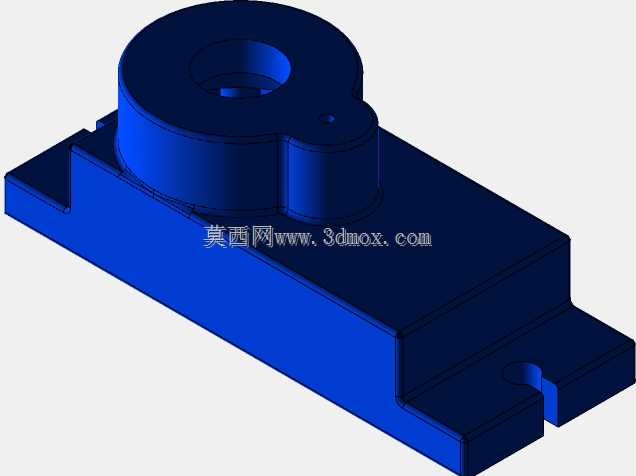

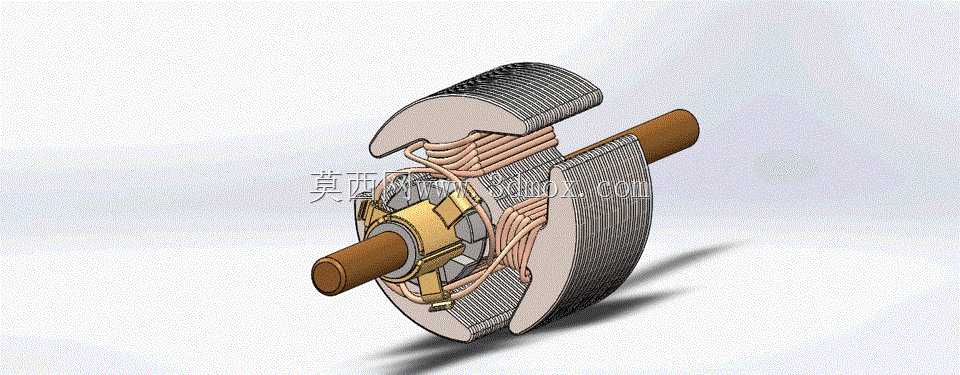

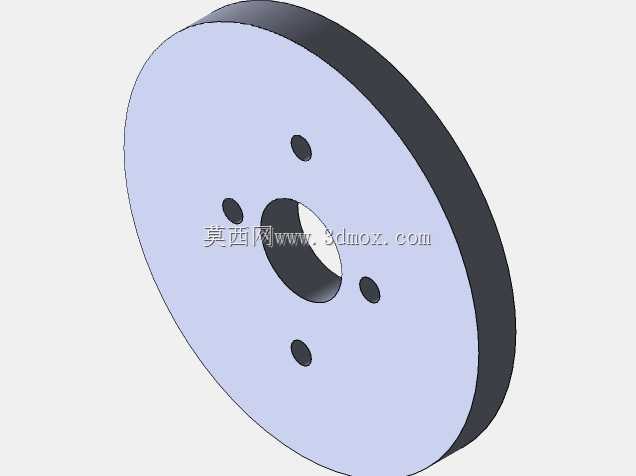

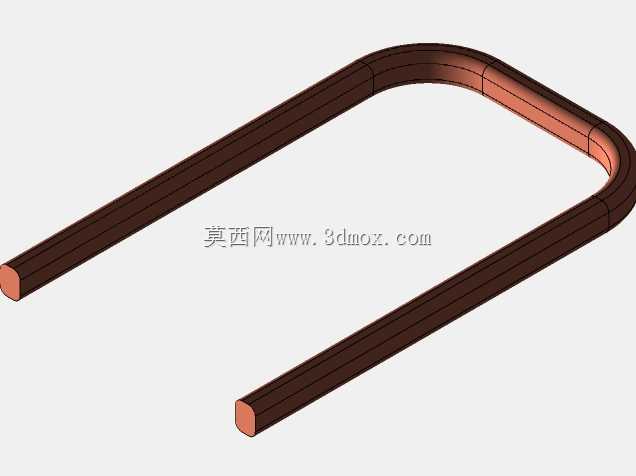

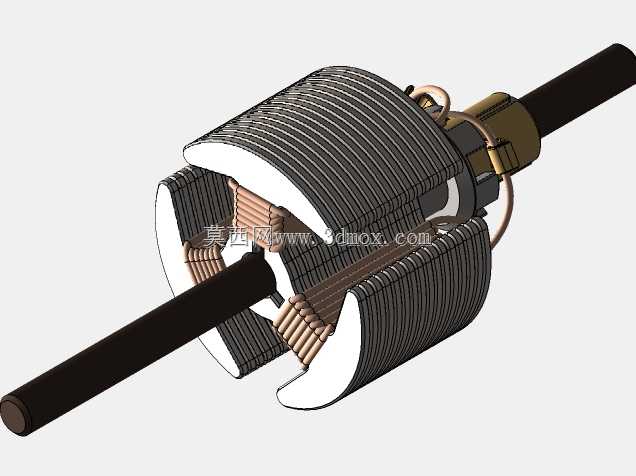

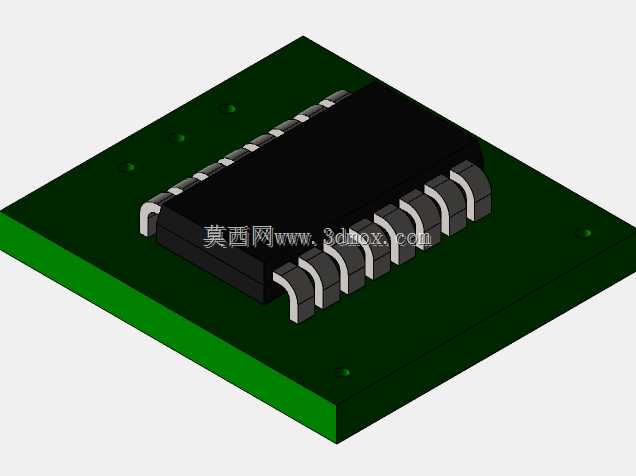

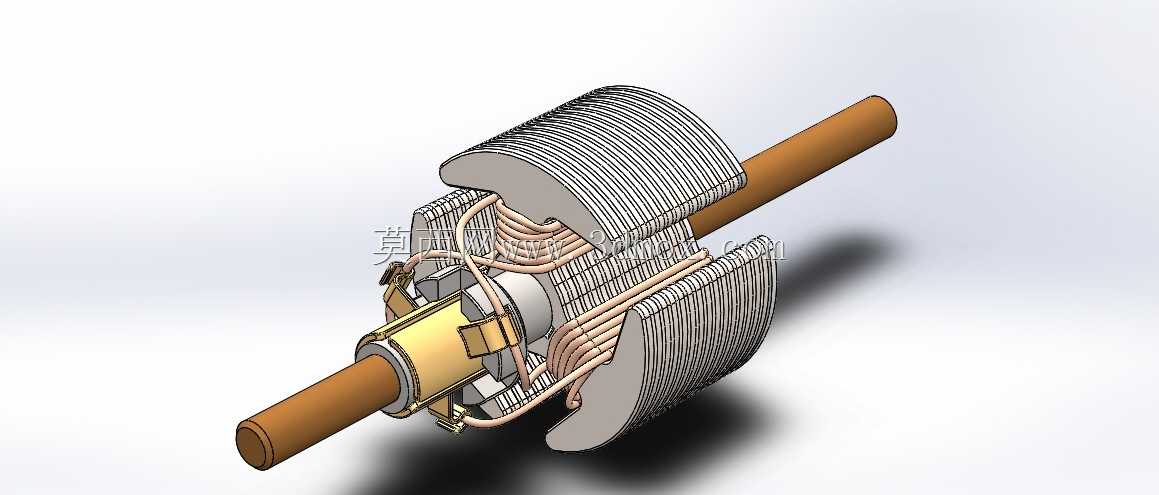

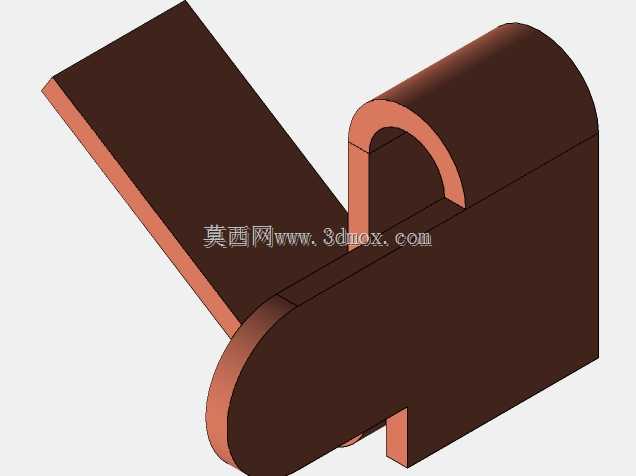

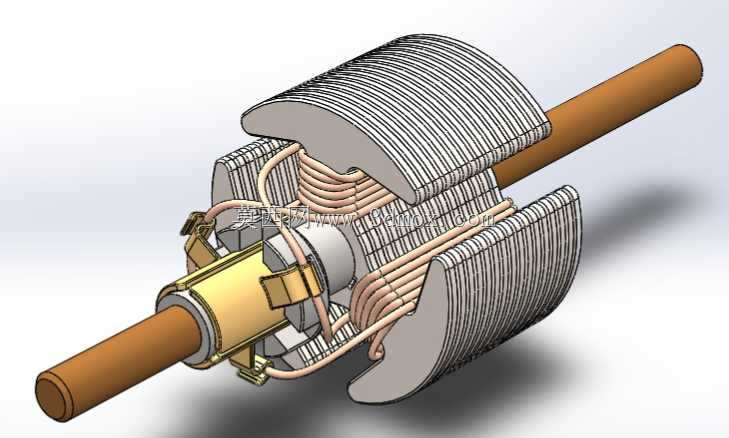

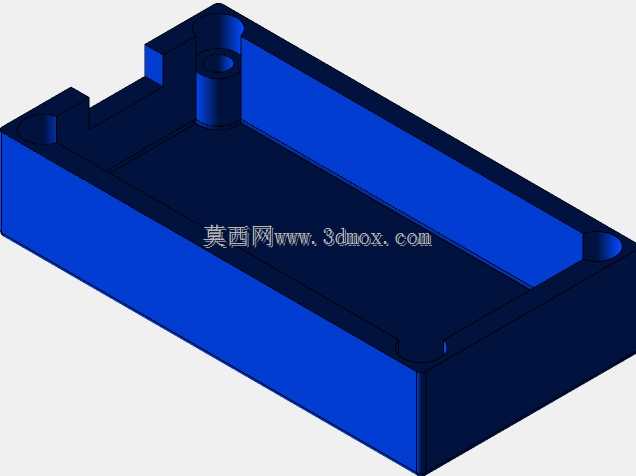

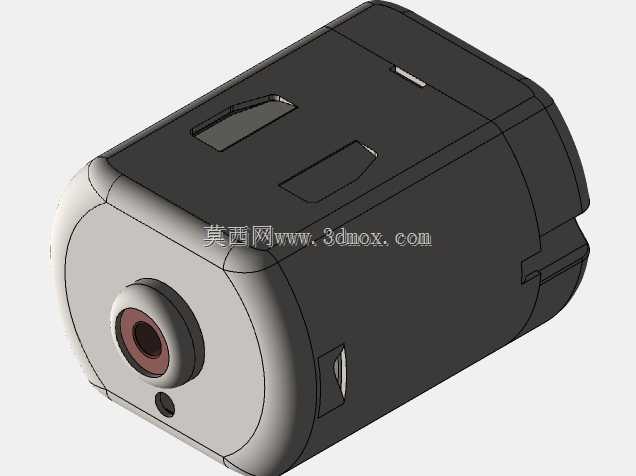

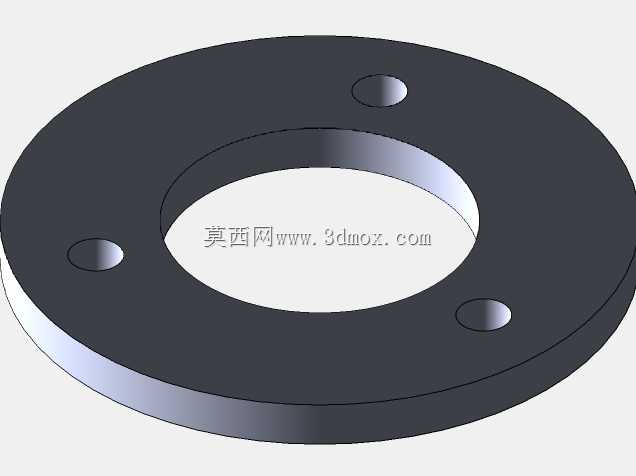

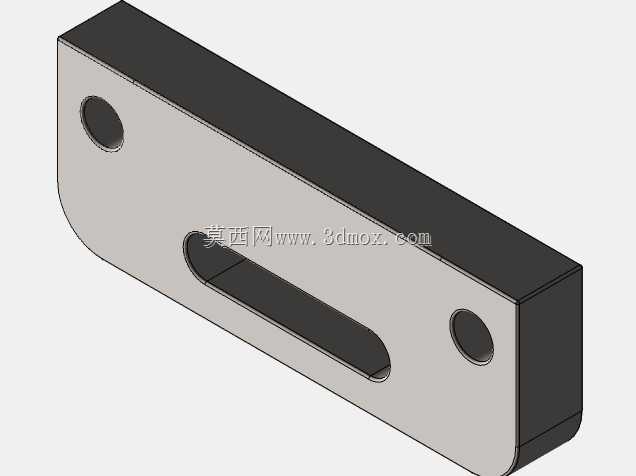

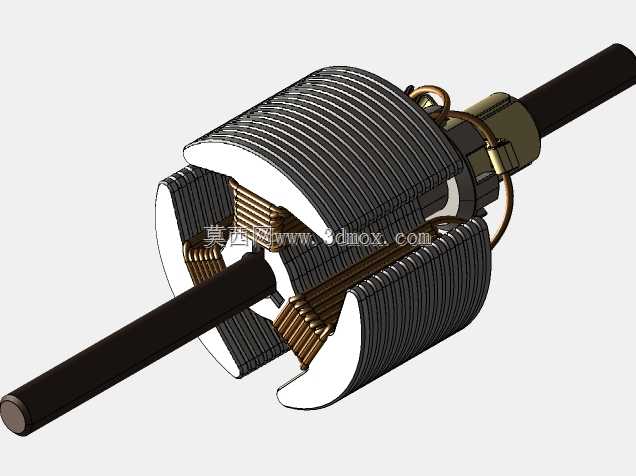

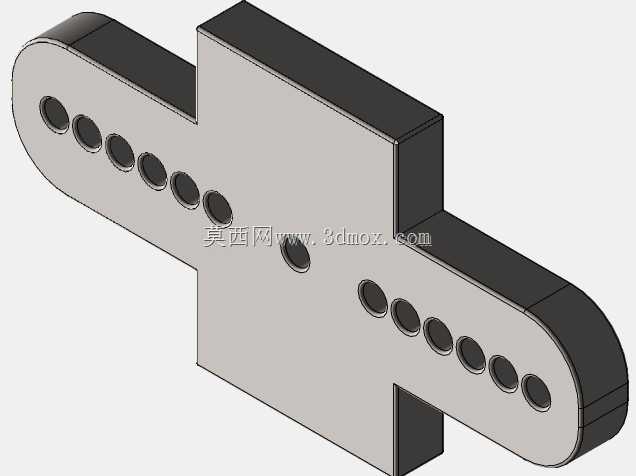

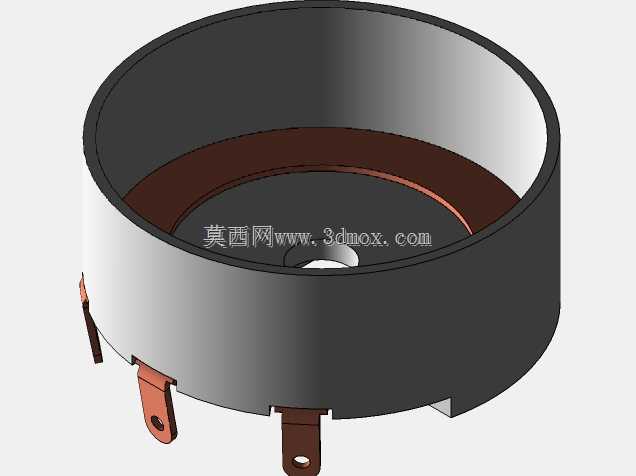

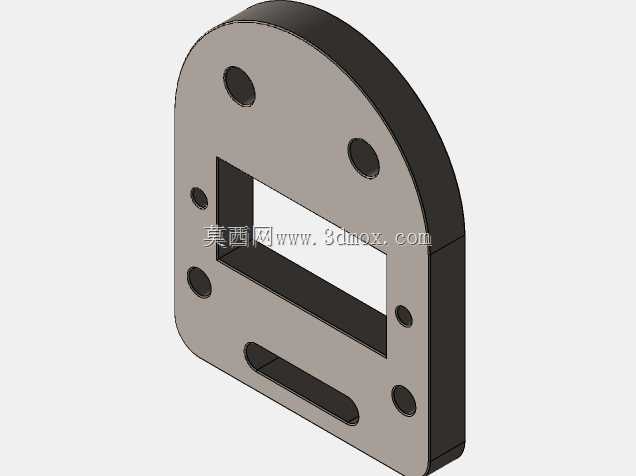

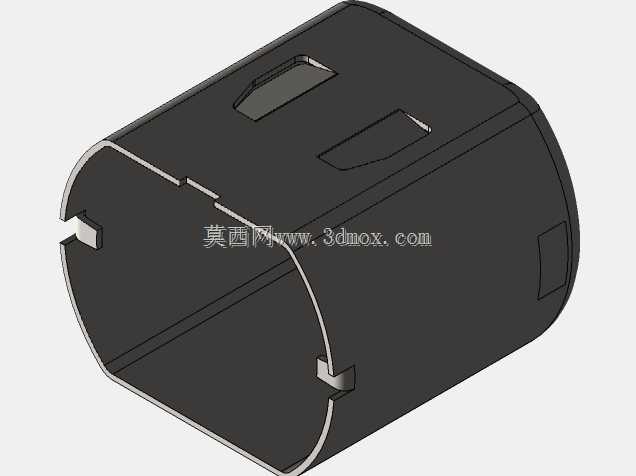

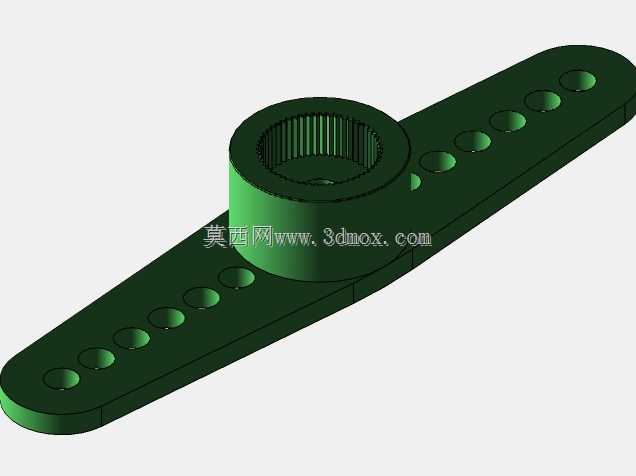

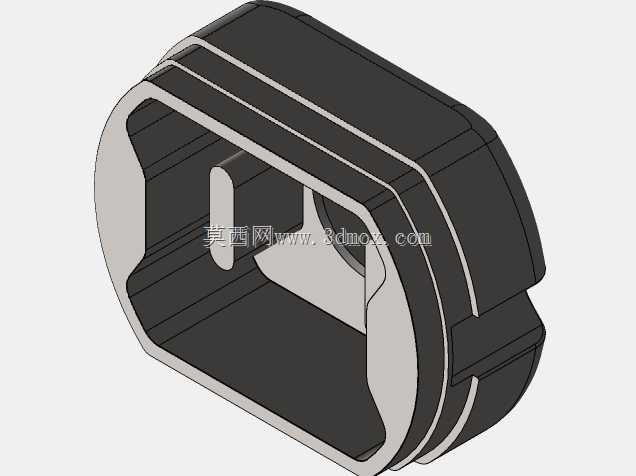

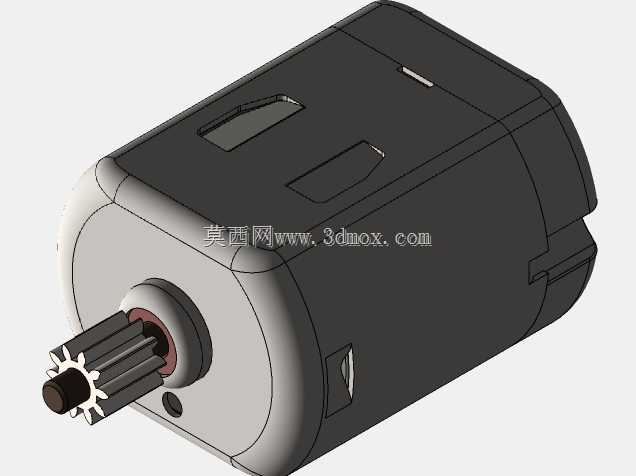

桌面级小型机械臂的落地应用长期被关节旷量、夹持力不足、底座稳定性差三个问题掣肘,常规 hobby 级机械臂多采用单侧板支撑大臂结构,长时间往复转动后销轴孔位会出现椭圆化磨损,直接导致末端定位偏差超过2mm,无法满足精密分拣、实训示教的精度要求。这款机械臂的大臂采用双侧平行连杆同步支撑结构,每处转动副都设计了嵌入式轴套限位,销轴与连杆孔的配合公差控制在H7/g6区间,既保证转动顺滑无卡滞,又能将长期运行的磨损量压缩到0.1mm以内,彻底解决单臂结构的偏载变形问题。小臂末端的夹持器采用平行夹爪设计,夹指内侧预留了防滑垫安装槽,传动部分通过齿轮啮合实现两侧夹指同步开合,不会出现单指偏移导致的工件脱落问题,夹持行程覆盖5mm到60mm区间,能适配不同尺寸的实训工件、电子元件搬运需求。底座部分没有采用常规的平板式安装结构,而是设计了三个均布的真空吸盘安装位,同时预留了螺栓固定孔,放在光滑实验台面上可以直接通过吸盘吸附固定,不需要额外打孔安装,放在机架上则可以通过螺栓锁死,两种安装方式切换不需要额外改装结构。关节处的走线全部隐藏在连杆内部的空腔里,外部没有裸露的线束,避免机械臂往复转动时线束被拉扯断裂,也不会出现线束勾挂周边工件的隐患。每处关节的限位凸台都做了圆角过渡处理,转动到极限位置时是面接触而非点接触,不会因为长期碰撞出现凸台崩裂的问题。夹指的开合角度、大臂的俯仰范围都通过结构硬限位做了约束,不需要额外在程序里设置软限位,就算控制系统出现误信号,也不会出现机械臂过度翻转碰撞底座的情况。大臂与底座连接的转动关节处设计了环形储油槽,填充润滑脂后可以保证连续运行半年以上不需要额外加注润滑,维护成本远低于常规的开放式关节结构。所有连杆的受力部位都做了加厚处理,非受力区域则做了镂空减重,整体重量比同负载等级的实心臂结构降低37%,转动时的惯性更小,驱动舵机的负载也相应降低,能有效延长驱动元件的使用寿命。
