抽屉式管道油烟过滤净化装置结构

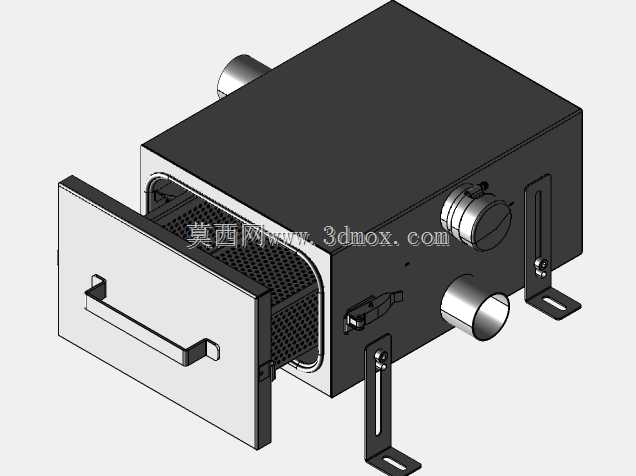

　　在商用厨房排烟、小型工业油雾收集、实验室通风排气这类场景里，管道串接的过滤装置一直是运维环节的痛点——传统固定式滤网的过滤器要拆管道法兰才能换芯，停机时间长，密封面反复拆装还容易漏风渗油，这款抽屉式结构的过滤装置就是针对这些现场问题做的结构优化。从实际安装边界来看，设备主体采用矩形薄钢板折弯焊接成型，整体外廓适配常规矩形通风管道的接驳尺寸，两侧伸出的圆形接口为标准管道对接段，可直接匹配同直径的圆形螺旋风管，无需额外做变径转接；背部设置的两个L型安装支架开有长条形调节孔，既可以通过膨胀螺栓固定在墙面，也能吊装在建筑顶面，长孔的预留量可以抵消现场安装的孔位偏差，降低施工对齐难度。结构设计上最核心的抽屉式抽拉结构，

　　把滤网承载单元做成了独立的抽拉舱，前端的门板和抽屉框架采用满焊连接，门板边缘贴有一圈耐油橡胶密封条，当抽屉完全推入腔体后，密封条会和主箱体的门框面完全压合，避免未过滤的油烟从缝隙旁通泄漏；门板上的折弯成型拉手没有采用外凸的外购五金件，直接通过钢板折弯做出握持位，既减少了零件数量，也避免了油污在外购件缝隙里堆积的清洁难题。主箱体侧面预留的旋钮式锁紧结构，在抽屉推到位后旋转90度即可压紧锁死，不需要额外工具就能完成固定，运维人员更换滤网时只需要旋开旋钮，拉出抽屉就能直接替换内置的滤网单元，整个过程不需要拆卸两端的管道连接，单人两分钟就能完成换芯作业，大幅缩短运维停机时间。箱体侧面上下布置的两个圆形接口，分别对应进风与出风方向，

　　气流进入箱体后会先经过抽屉内的滤网层，大颗粒的油雾、粉尘会被滤网拦截附着，过滤后的洁净空气从另一侧接口排出进入后续排风段；滤网采用金属网层叠结构，承载抽屉的底板做了微倾斜设计，拦截下来的油滴会顺着倾斜面汇集到抽屉前端的集油槽，不会积在滤网底部造成通风阻力上升。从钣金工艺的角度看，整个箱体的折弯边都做了内折边处理，没有外露的锋利切口，所有焊接位置都在箱体内部，外表面只需要做简单的打磨喷涂就能达到平整的外观效果，生产时不需要复杂的工装，普通的钣金折弯、焊接设备就能完成加工，量产的工艺性很好。安装时需要注意预留抽屉的抽拉空间，设备正前方要留出至少等于箱体深度的操作距离，避免抽拉时被周边管线或墙体阻挡；两侧的管道接口要做好顺气流方向的密封，

　　接口处的抱箍要均匀锁紧，避免长期运行后因风机振动出现松动漏风。和传统的管道过滤器相比，这种结构没有复杂的运动部件，核心的过滤功能完全依靠物理拦截实现，故障率极低，日常除了定期更换或清洗滤网，不需要额外的维护动作，很适合用在餐饮集中排油烟、小型机加工车间油雾收集、焊接工位排烟过滤这类需要频繁维护过滤元件的场景，结构上的全钢焊接设计也能适应厨房高湿高油、工业车间含尘的复杂使用环境，不会因为长期接触油污出现结构锈蚀损坏的问题。
