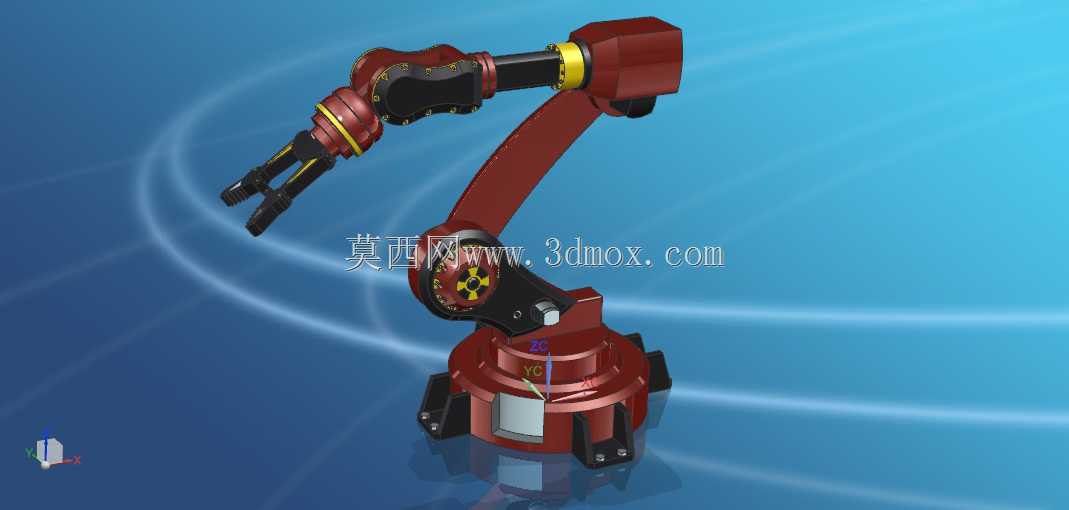

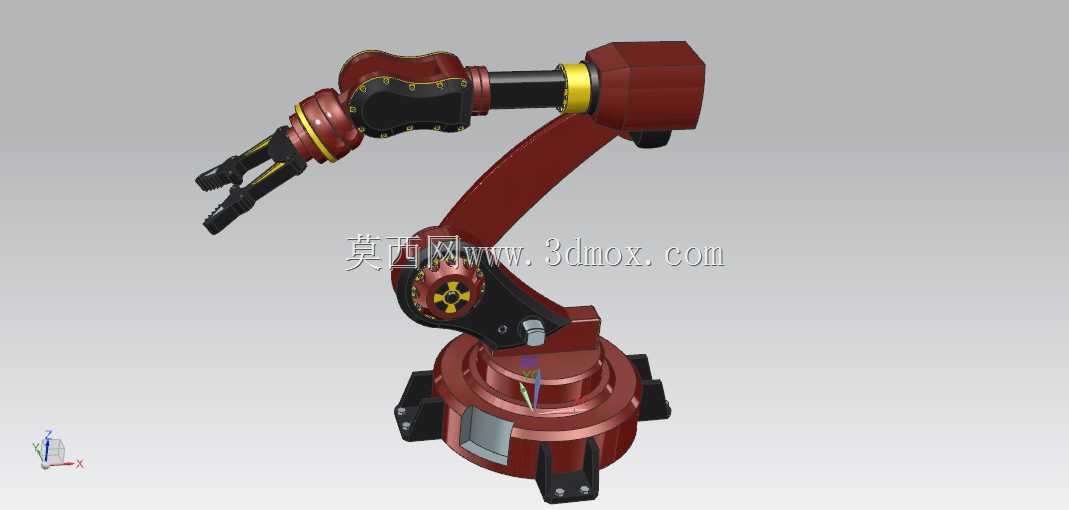

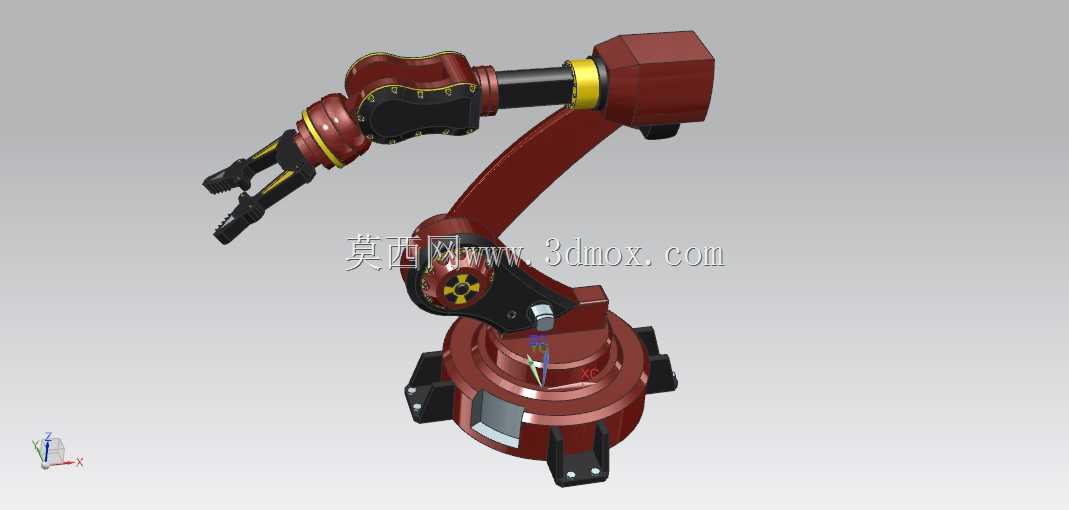

六轴铰接式工业机械臂结构设计

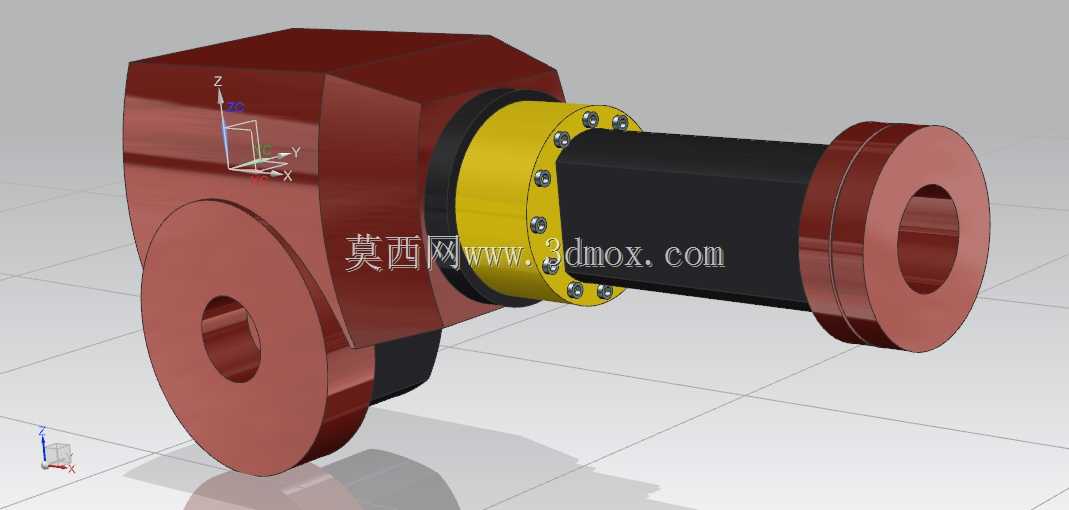

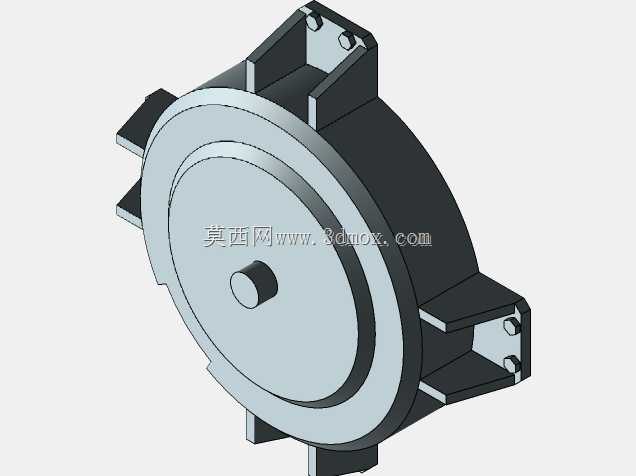

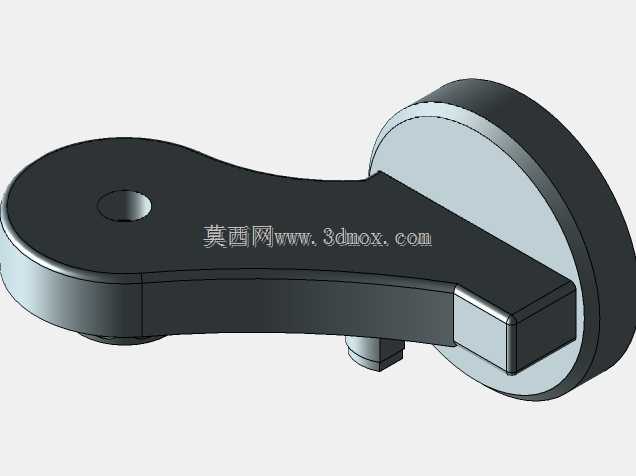

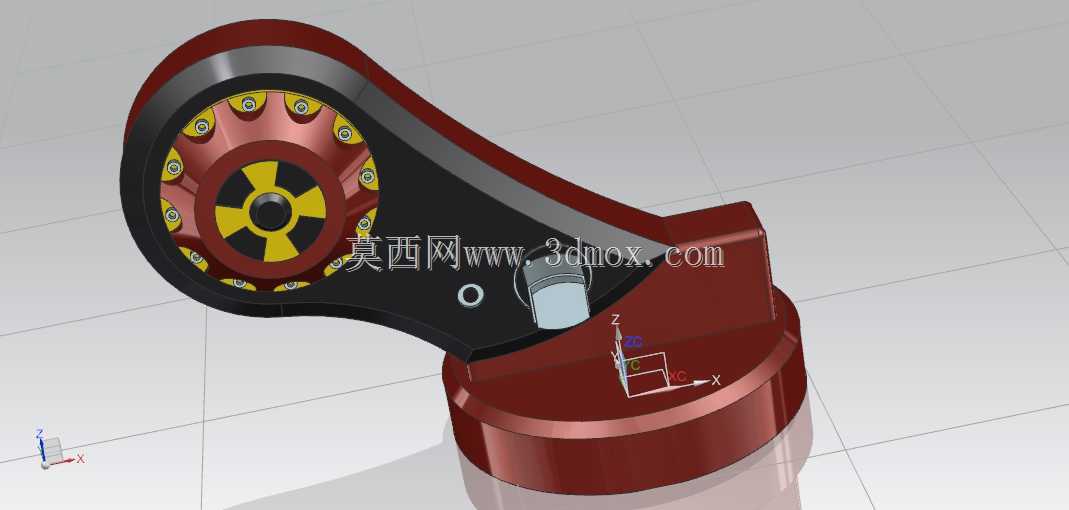

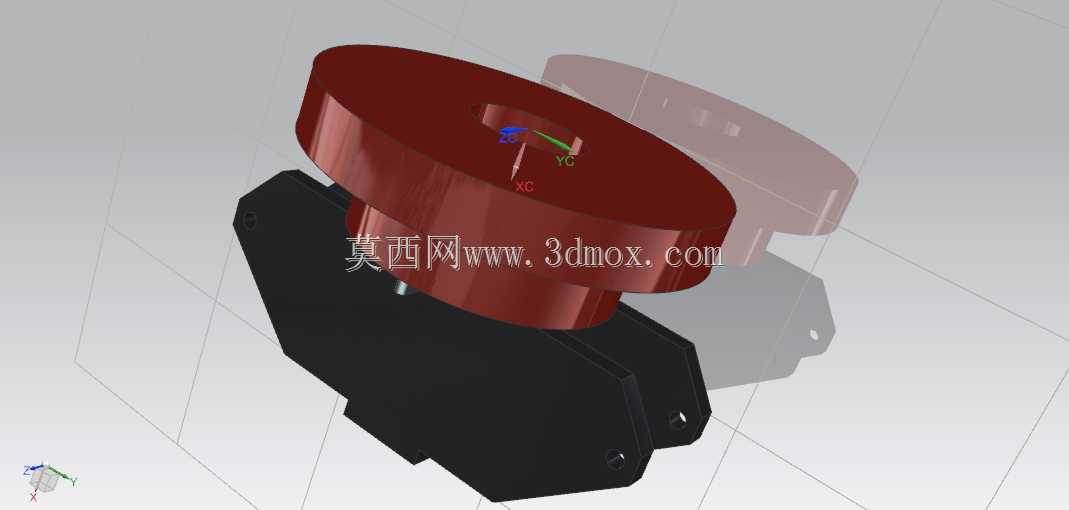

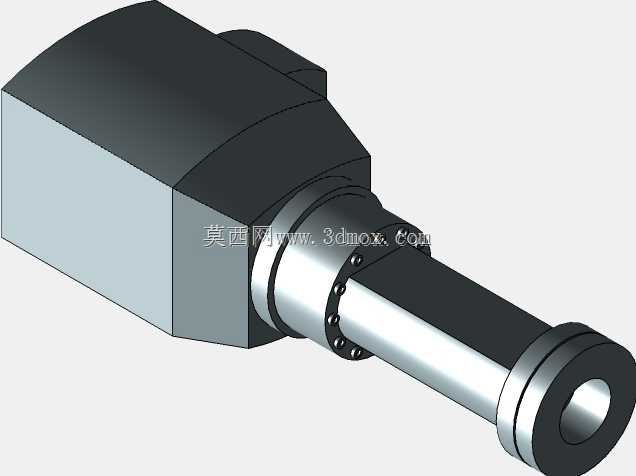

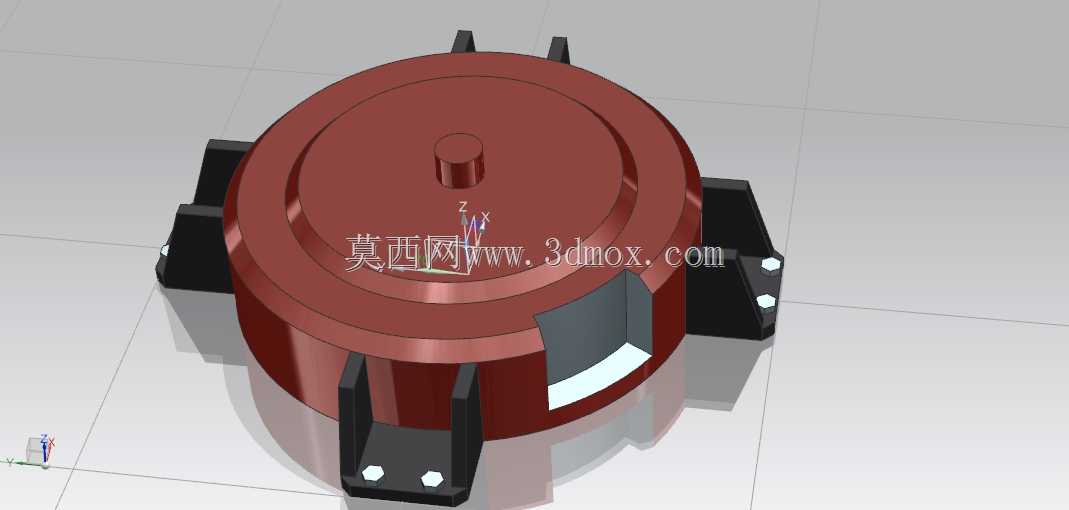

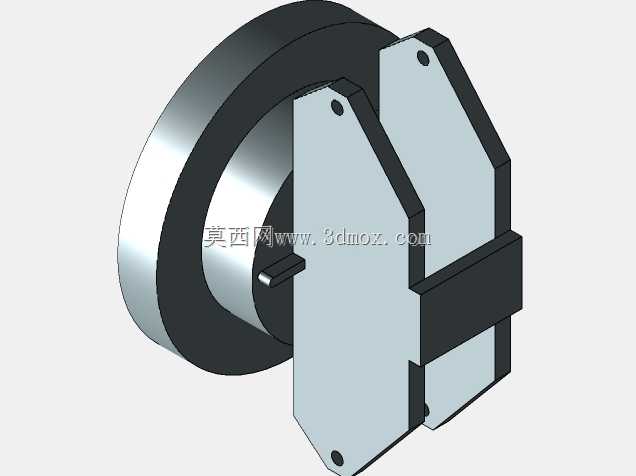

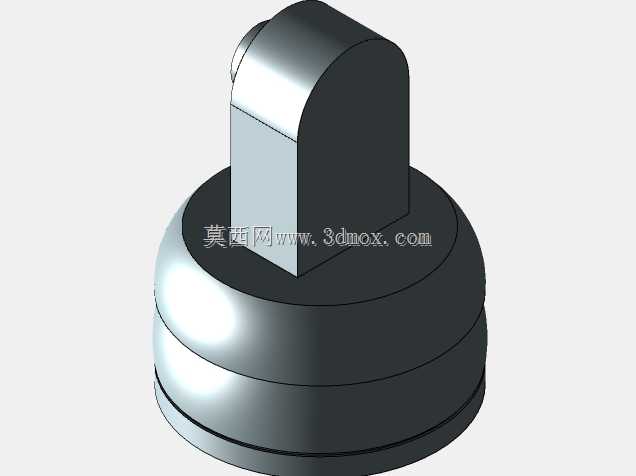

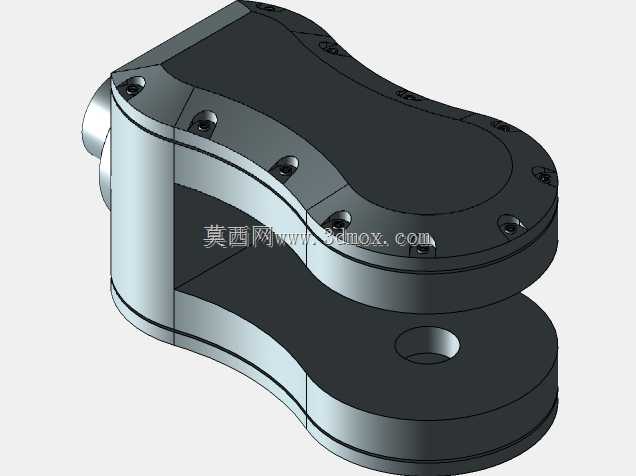

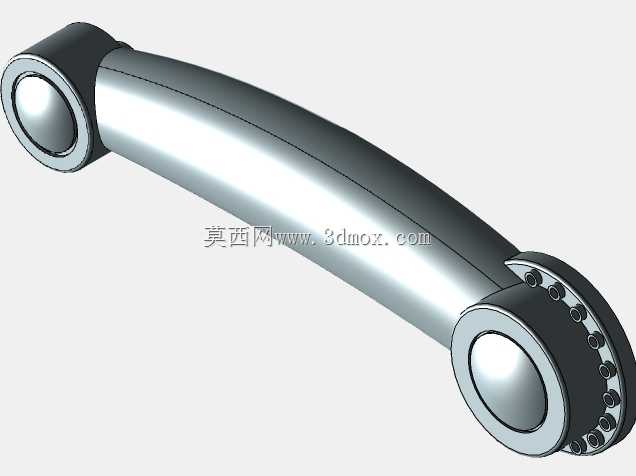

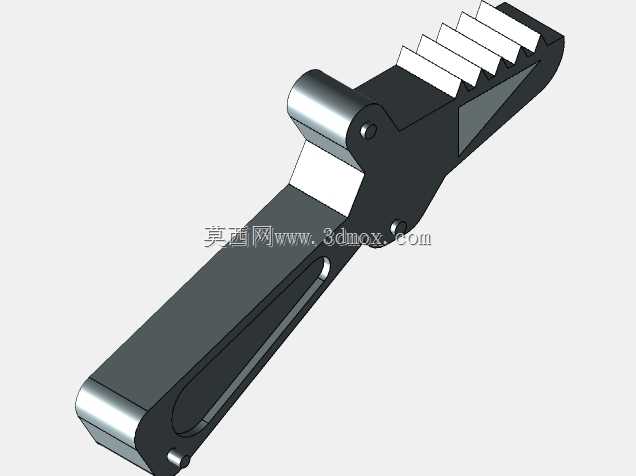

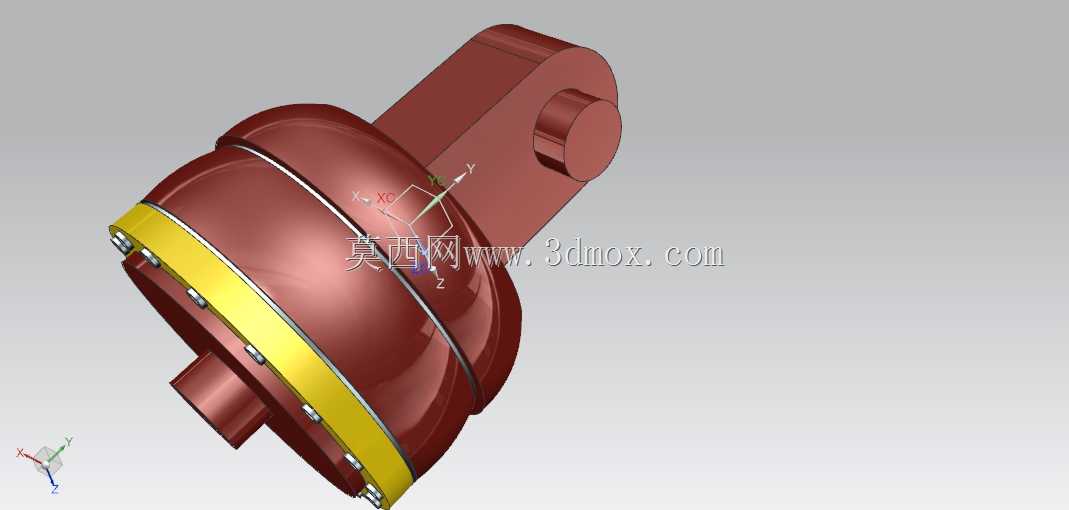

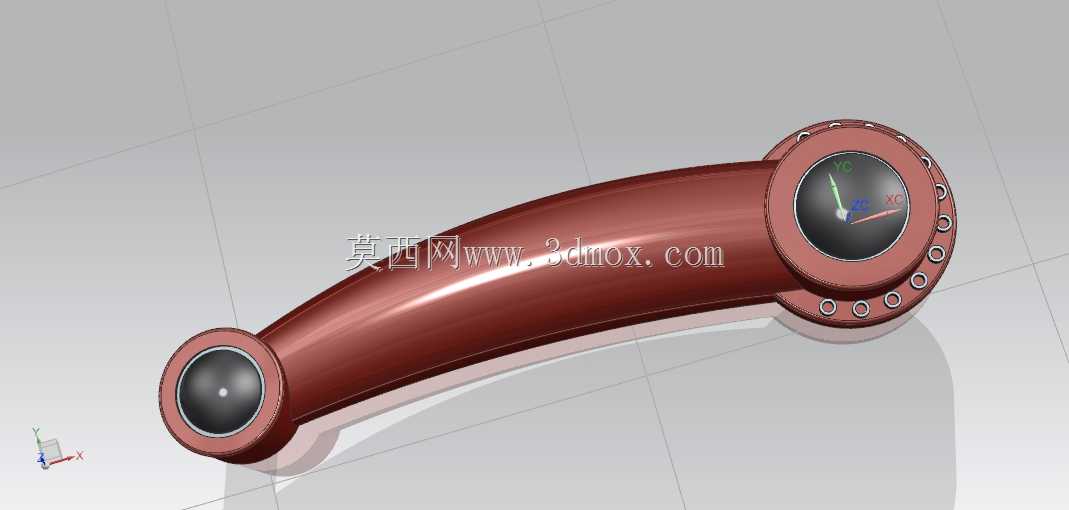

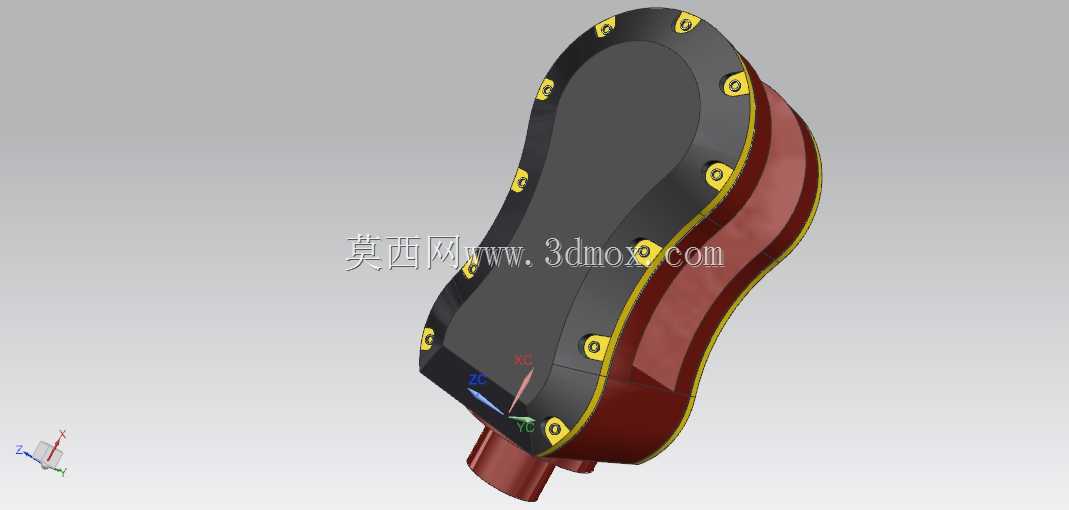

车间现场重载搬运工况下，传统机械臂关节处常因密封间隙预留不当，长期运行后润滑脂渗漏夹杂金属磨屑，既污染作业台面又加速关节轴承磨损，这款六轴机械臂的结构设计刚好针对性回应了这类长期被忽略的加工适配痛点。底座安装面做了下沉式定位止口设计，止口边缘预留0.2mm的密封胶填充槽，和车间常用的混凝土预埋安装基座配合时，不用额外加工调整垫片就能保证0.03mm以内的同轴度，避免底座固定螺栓受径向剪切力断裂。大臂与腰座连接的回转关节处，没有采用常见的外置管线包布局，而是把动力线缆、信号气管全部从关节中心的中空轴内穿过，关节旋转到±170°极限位置时，线缆弯折半径始终保持在管径的6倍以上，不会出现反复弯折导致的线芯断裂，也避免了外置管线和周边设备剐蹭的隐患。肘部关节的传动副做了偏心套调整结构，加工时就算齿轮副中心距出现0.1mm以内的加工误差，不用更换零件只需要转动偏心套就能把侧隙调整到0.05mm以内，既降低了零件加工精度要求减少加工成本，又能保证末端重复定位精度稳定在±0.1mm。腕部的三个关节做了等强度壁厚设计，靠近末端夹持器的位置壁厚比传动段薄1.5mm，既减轻了腕部整体惯量，让高速启停时的抖动幅度降低30%，又保证夹持5kg负载时腕部变形量不超过0.08mm。末端夹持器的夹指安装面做了标准化的快换接口，夹指背面的定位销孔和接口销柱采用H7/g6的间隙配合，更换不同规格夹指时不用重新校准坐标系，30秒就能完成切换，适配搬运、码垛、上下料等不同作业场景。臂身表面的喷塑层预留了均匀的散热凹槽，关节伺服电机长时间满负载运行时，热量能通过臂身金属基体快速传导到凹槽处散出，不用额外加装散热风扇，减少了易损件数量也降低了运行噪音。关节处的密封件采用双唇口结构，外侧唇口阻挡车间粉尘、切削液进入关节内部，内侧唇口锁住润滑脂不会渗漏，就算在有少量切削液飞溅的机加工车间运行，也能保证2万小时以上的密封寿命，不用频繁拆解维护。
