大尺寸构建体积桌面级FDM3D打印机结构

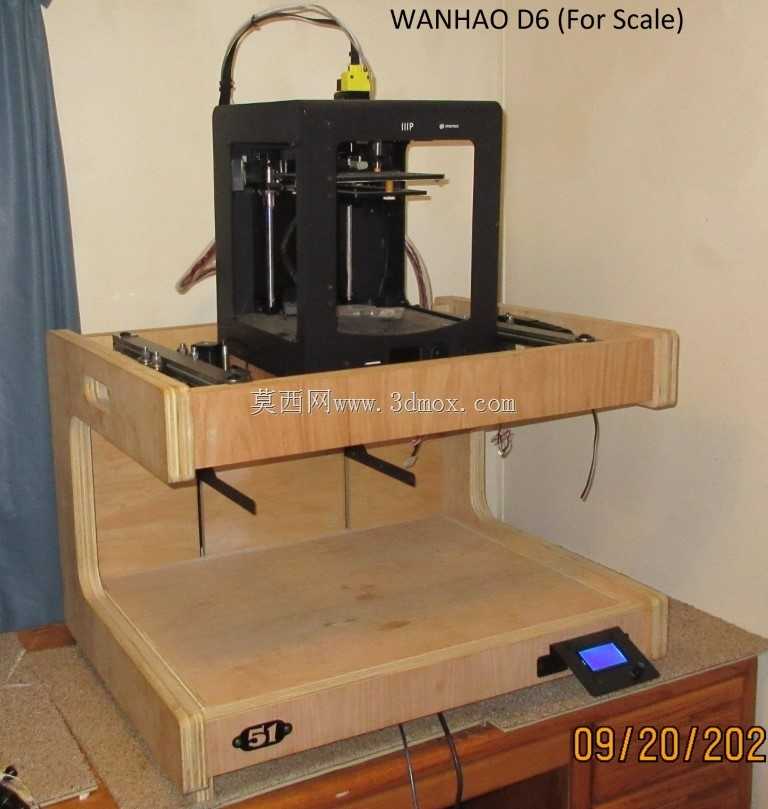

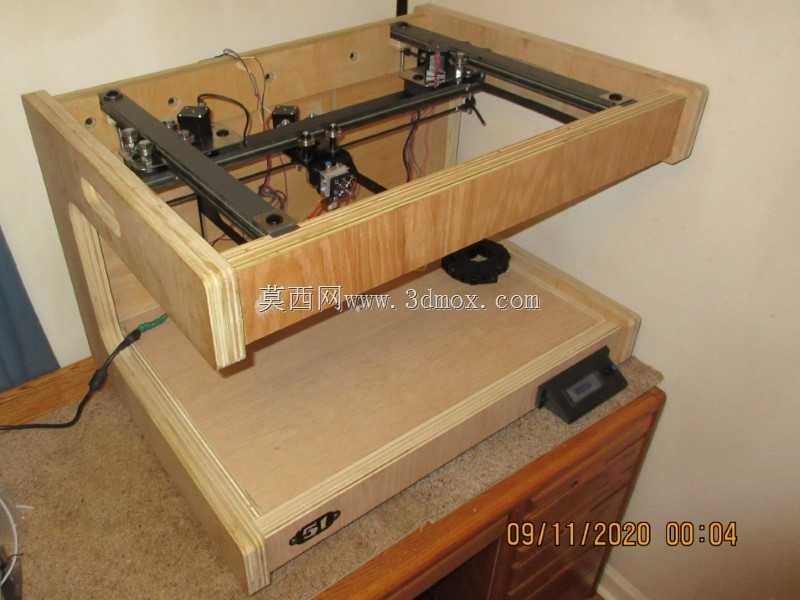

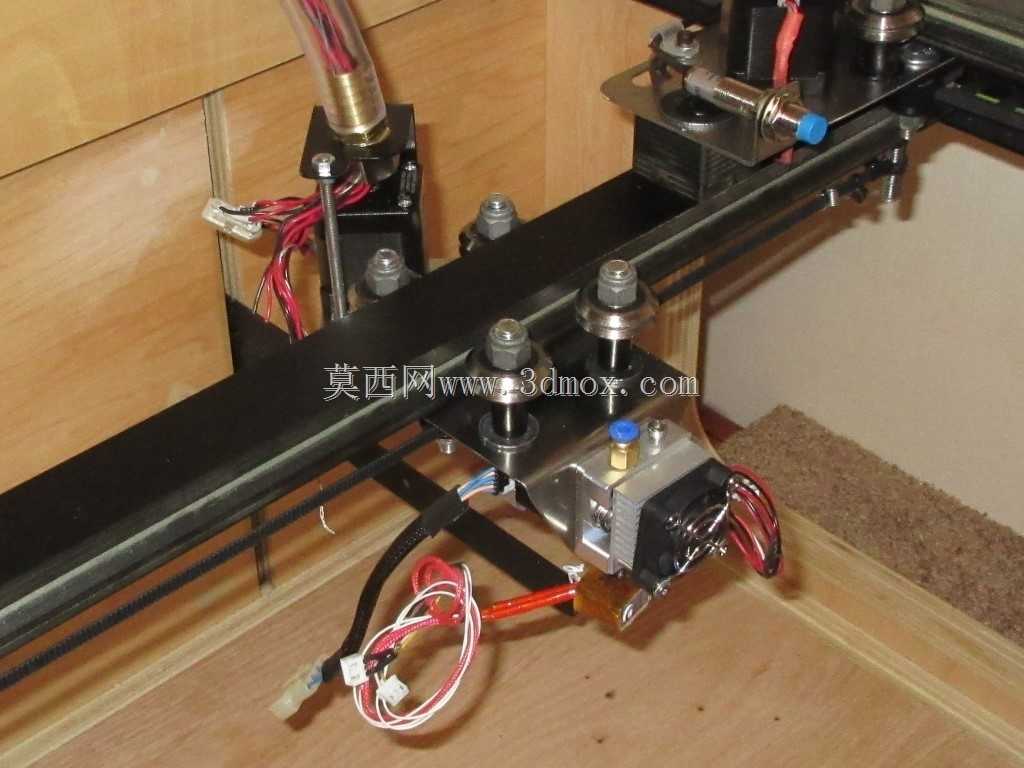

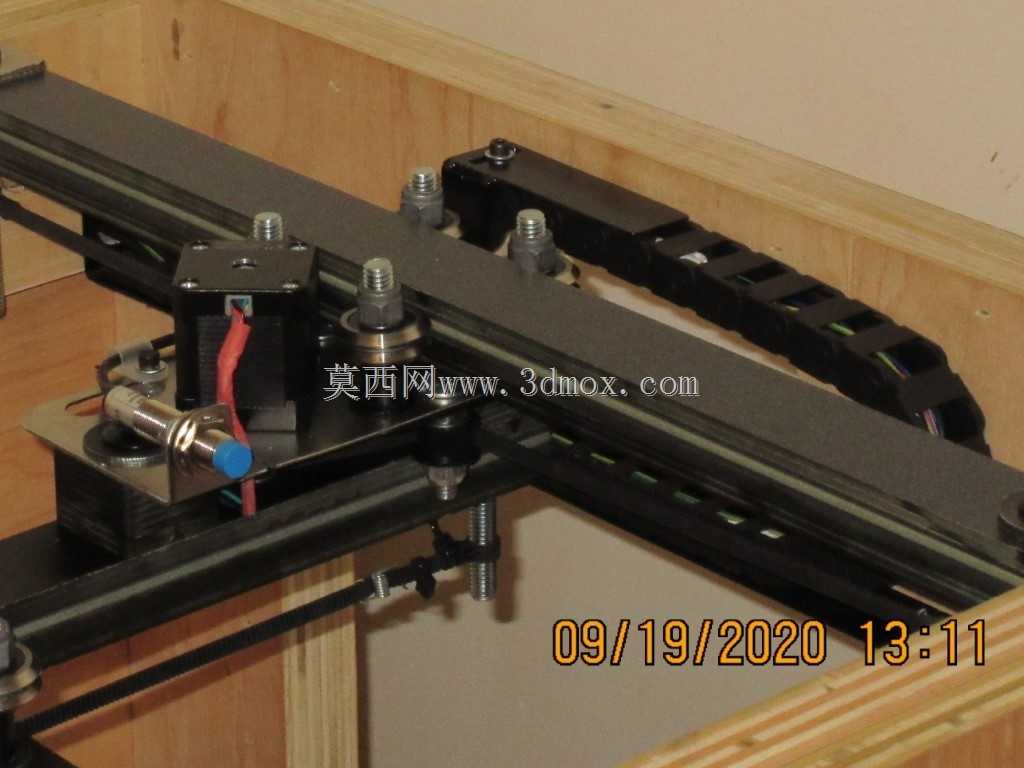

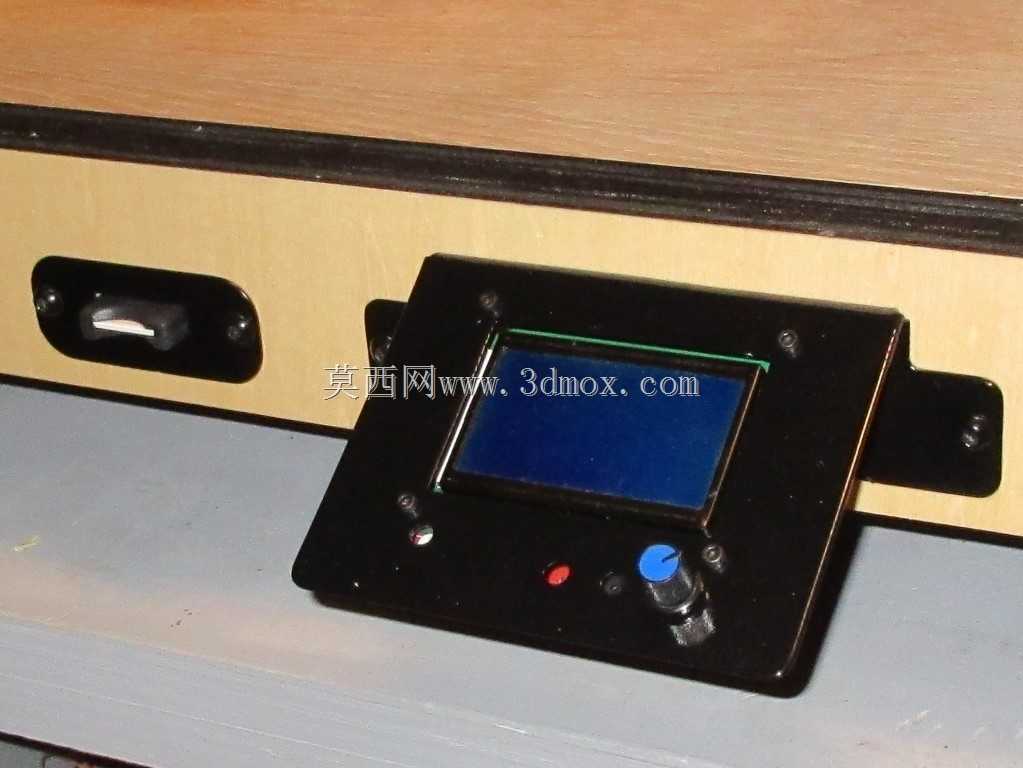

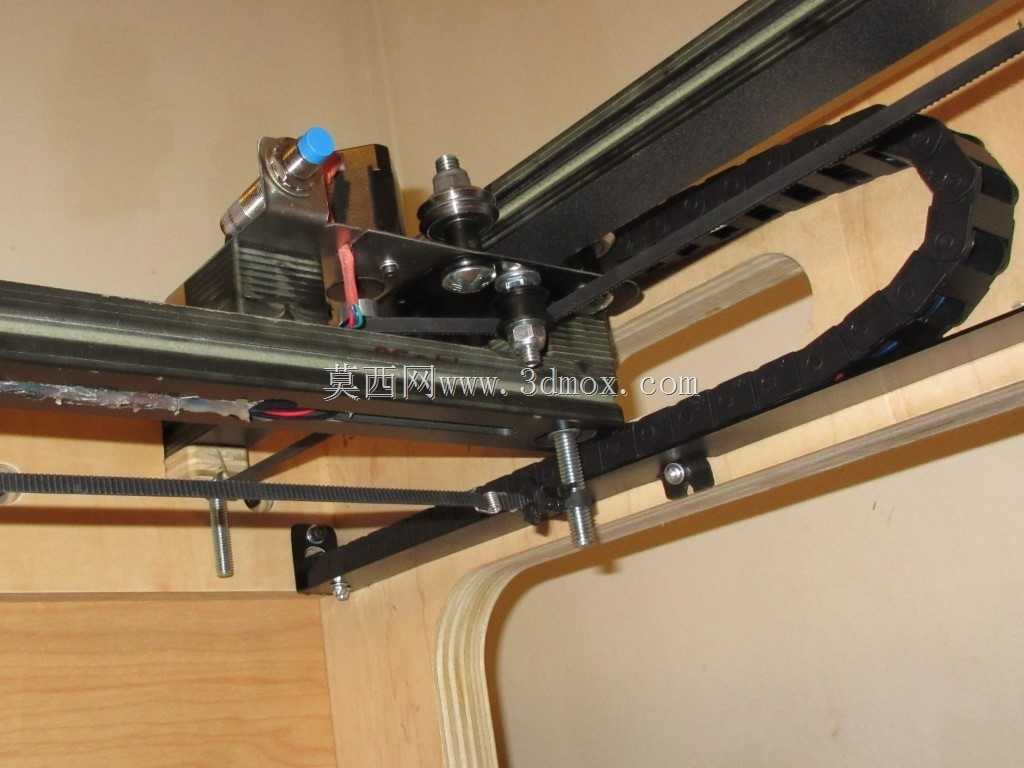

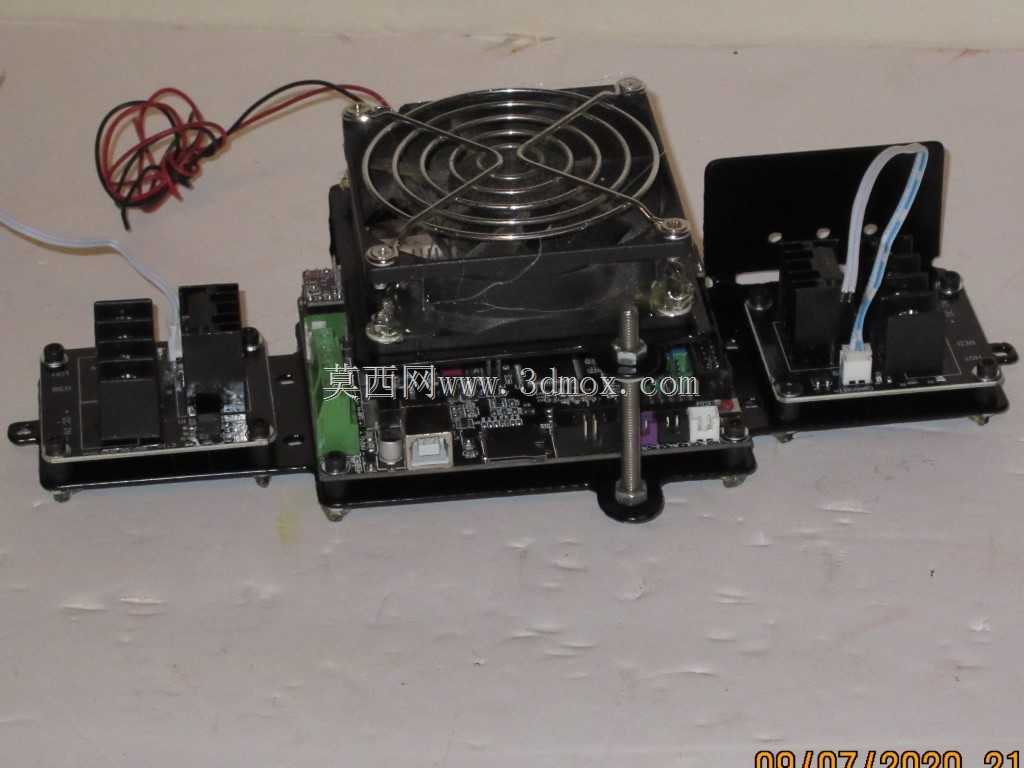

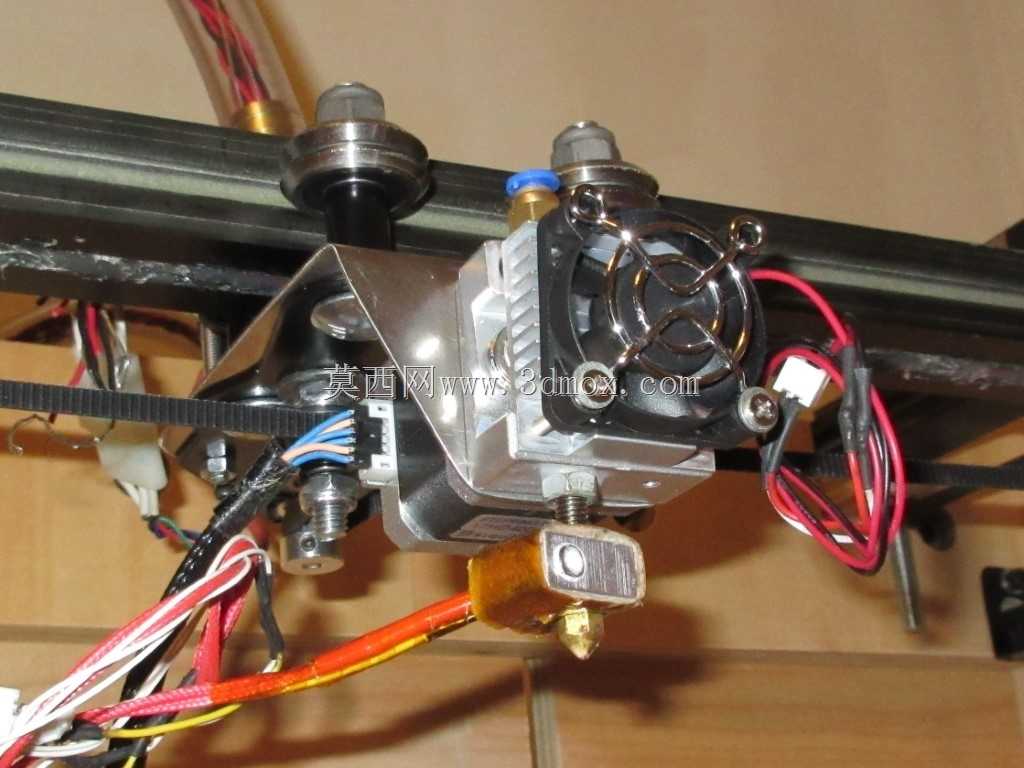

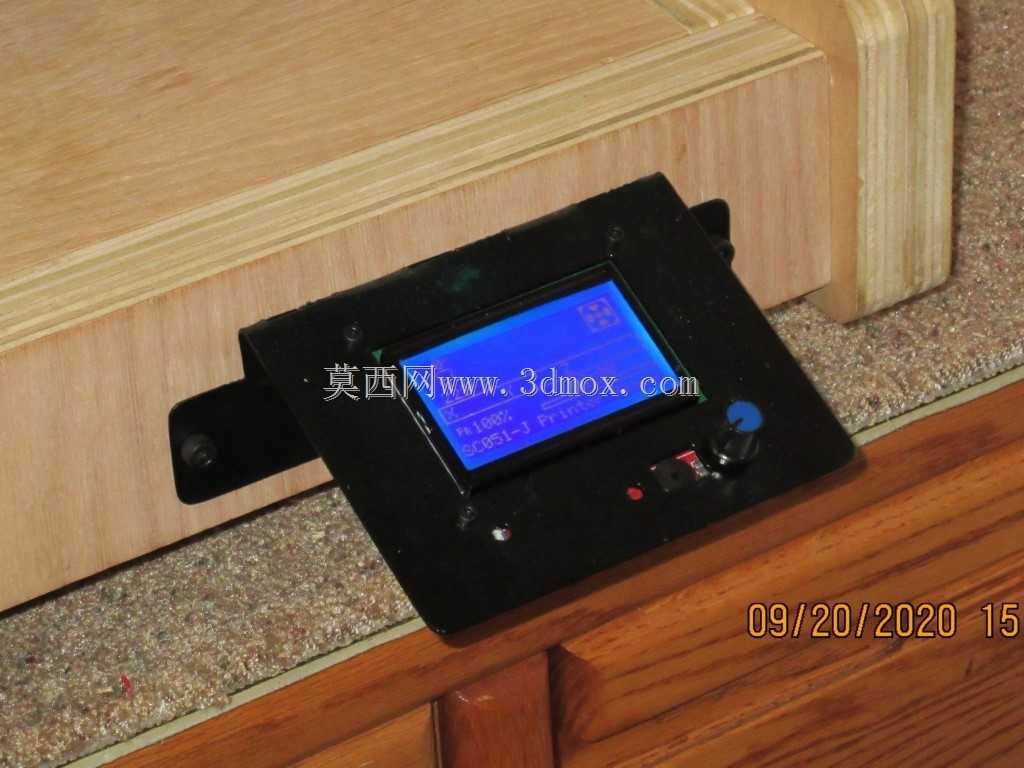

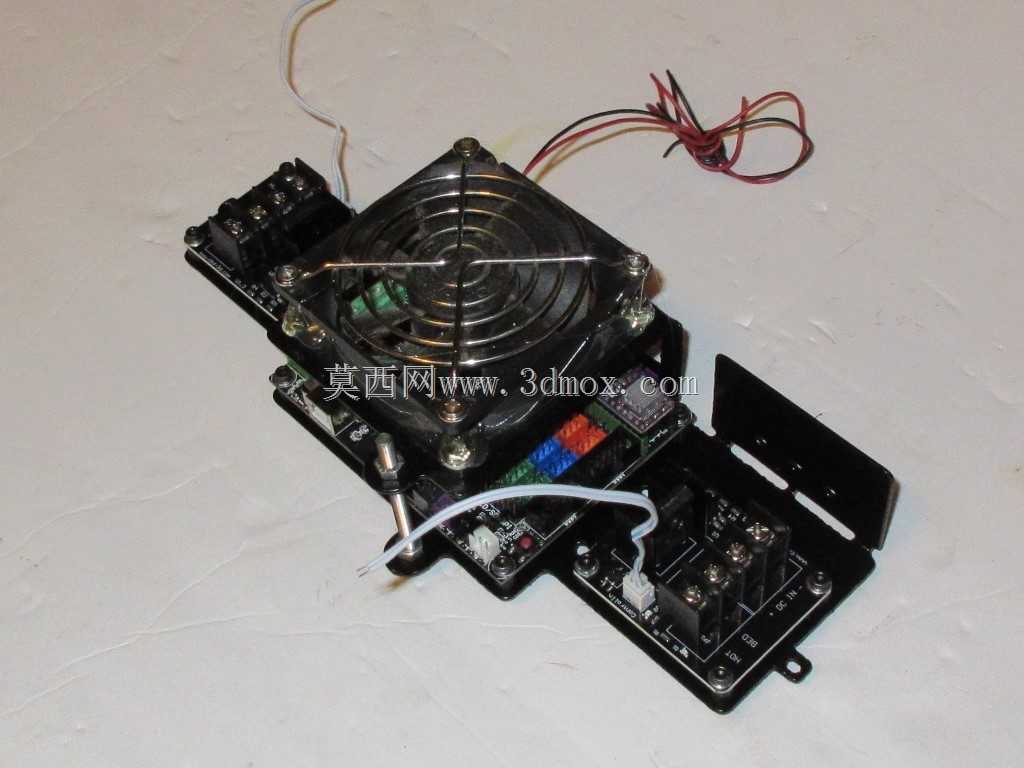

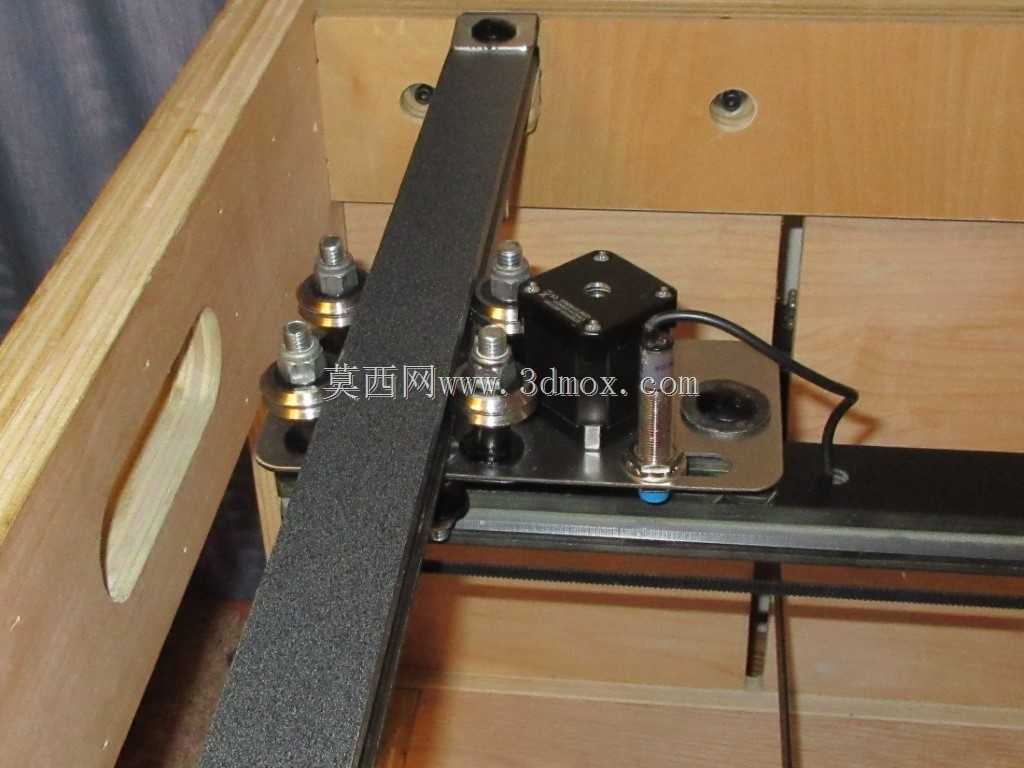

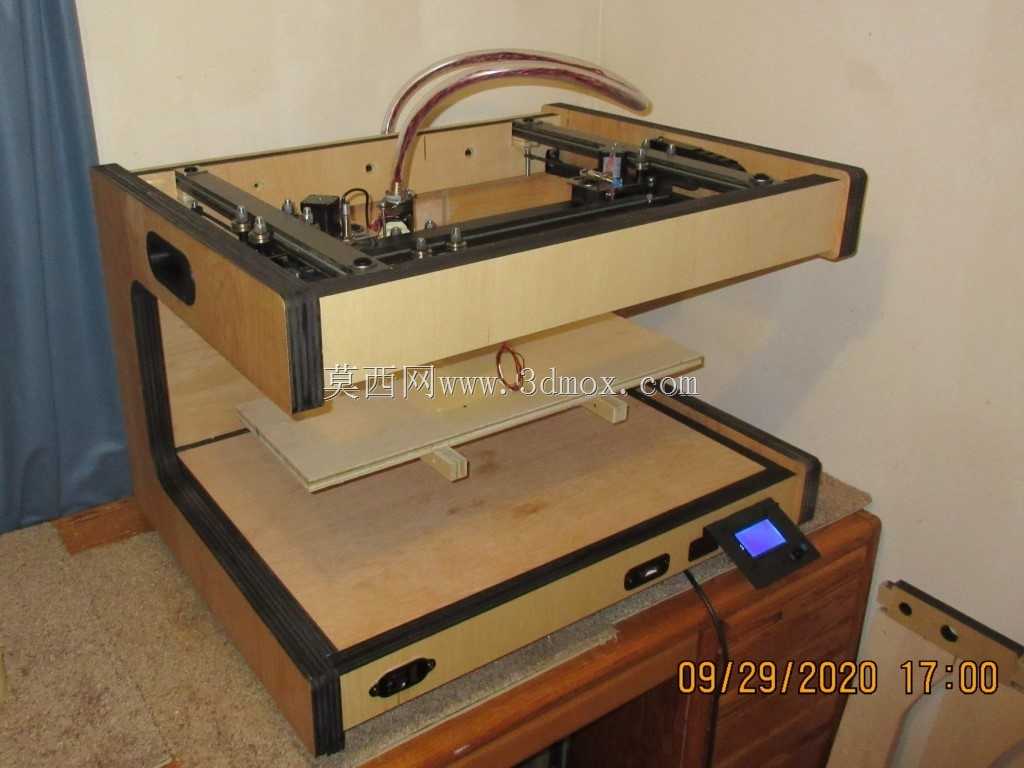

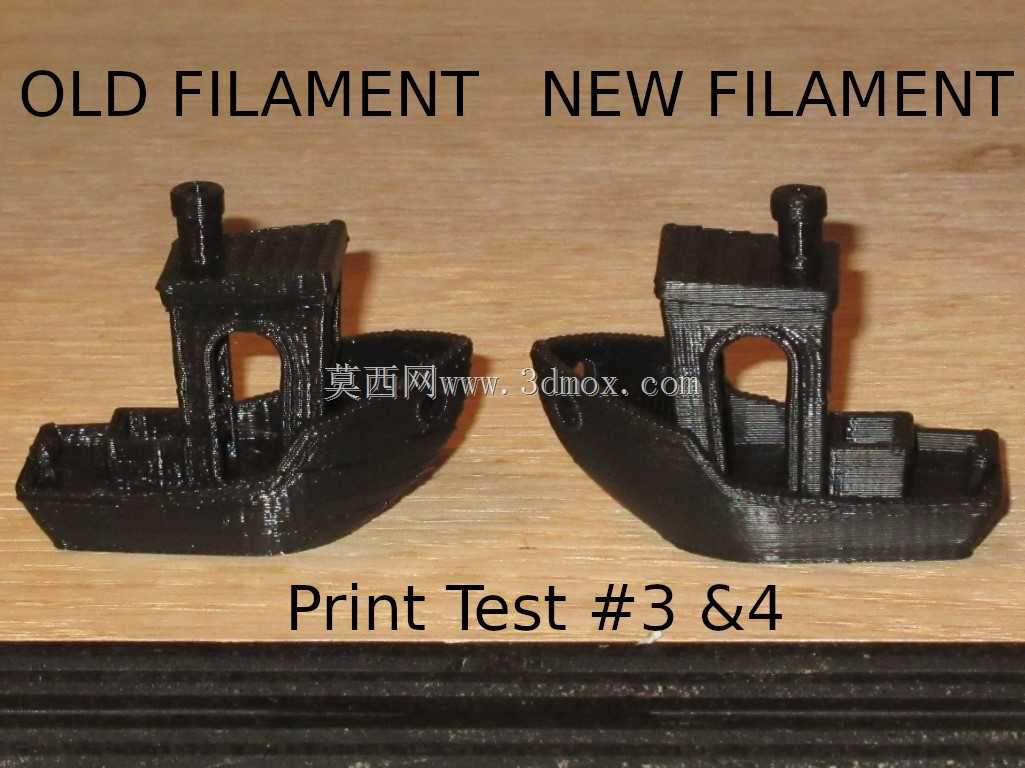

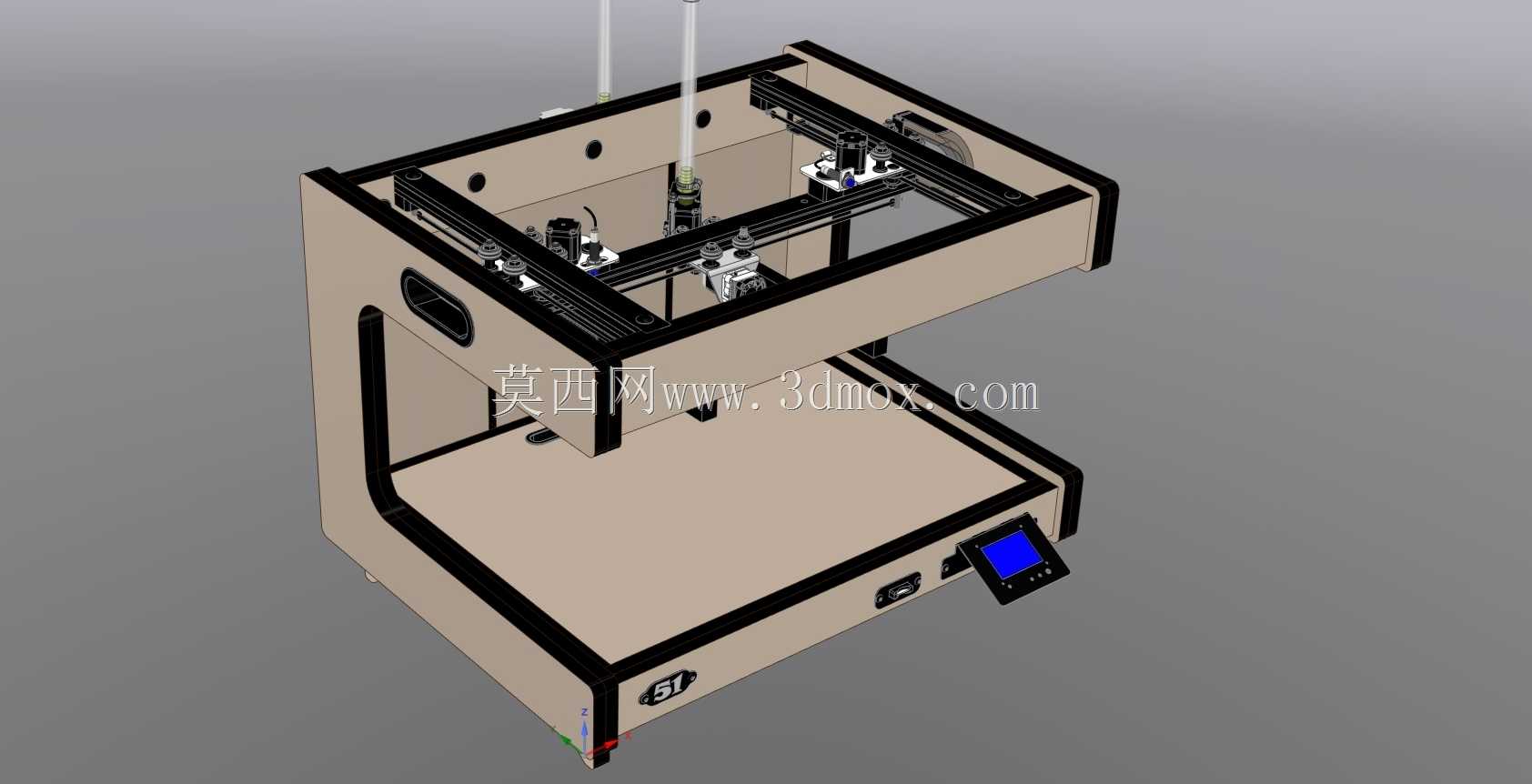

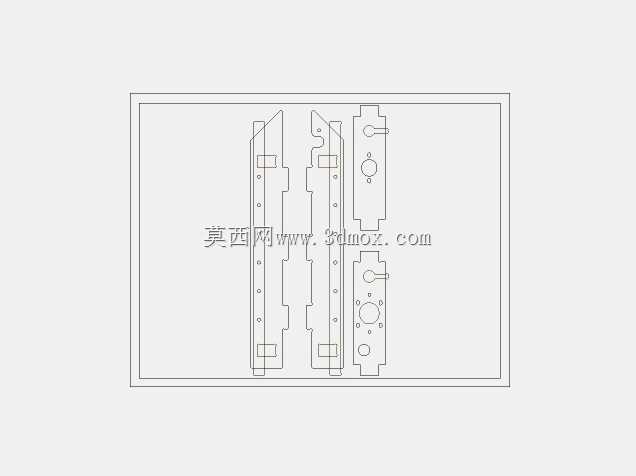

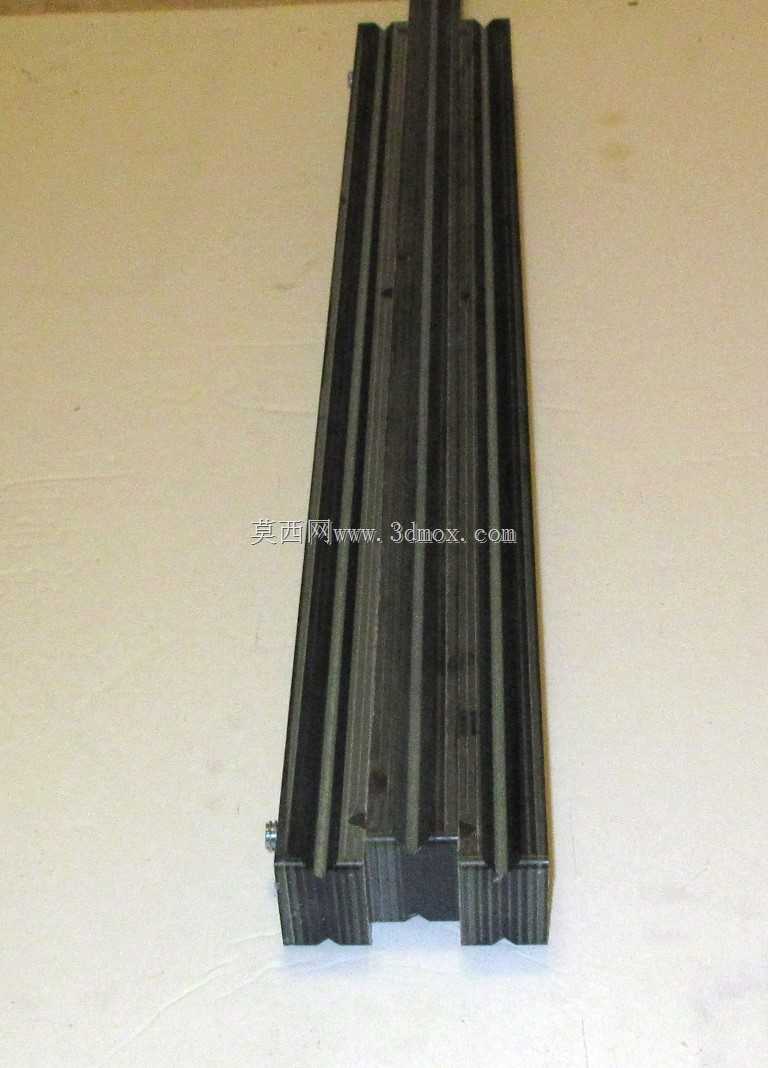

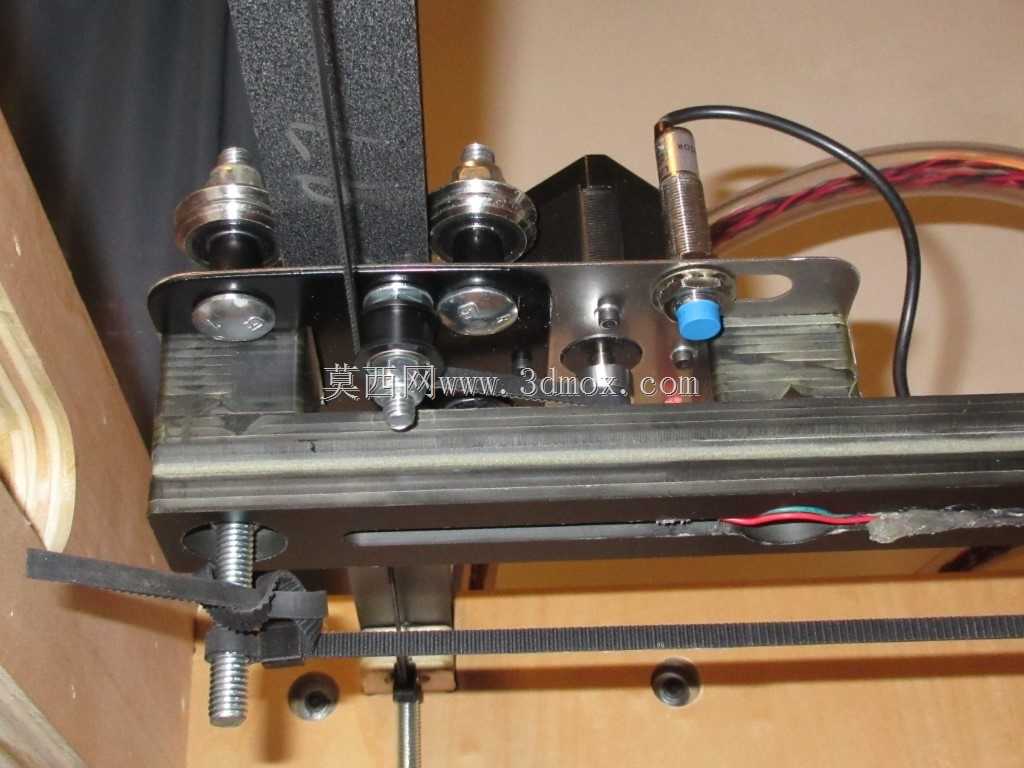

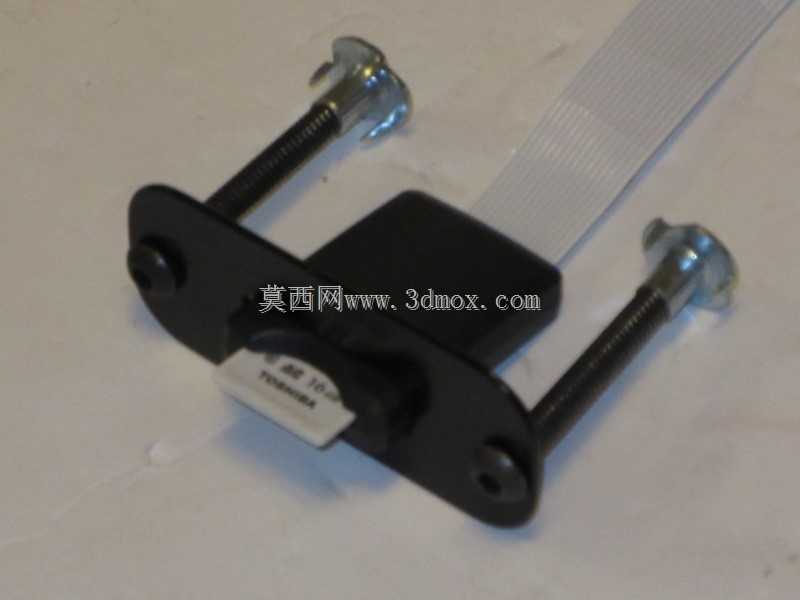

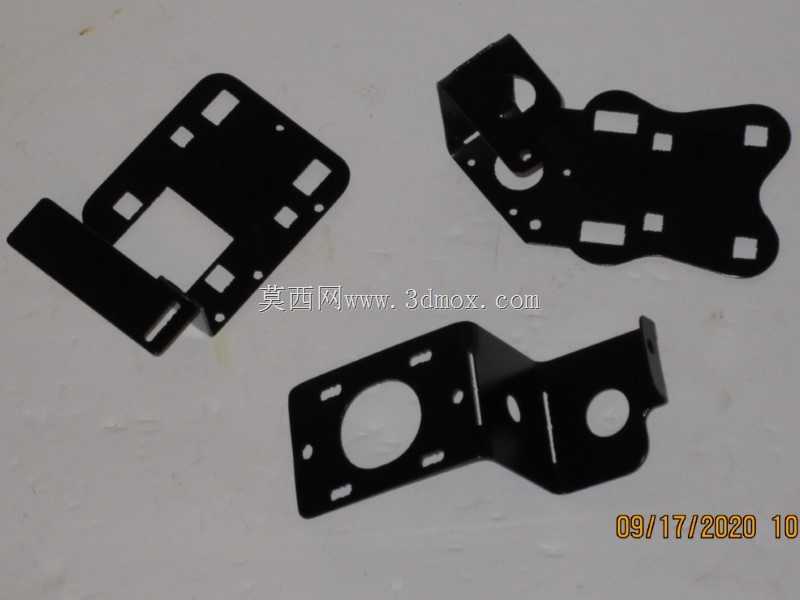

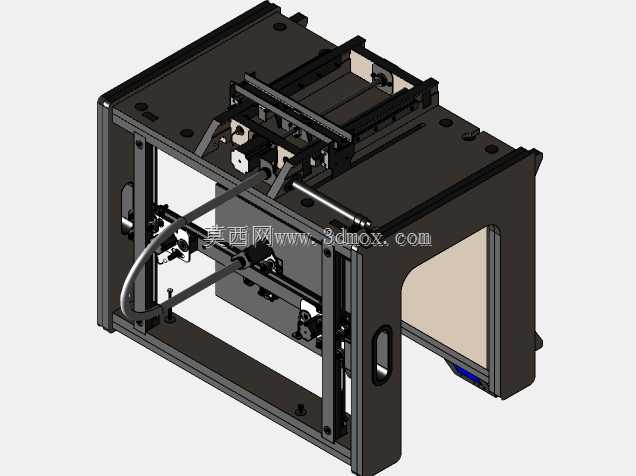

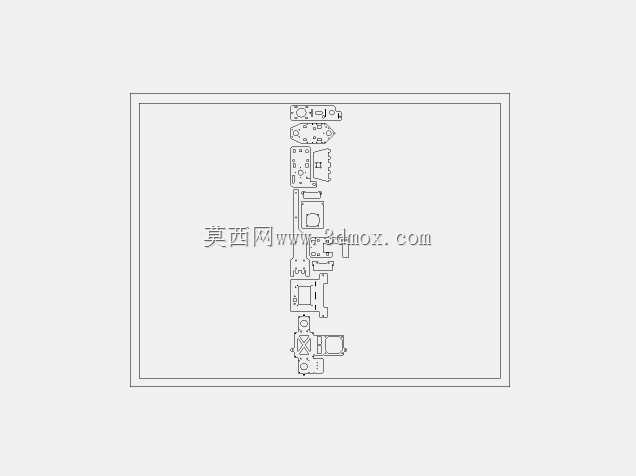

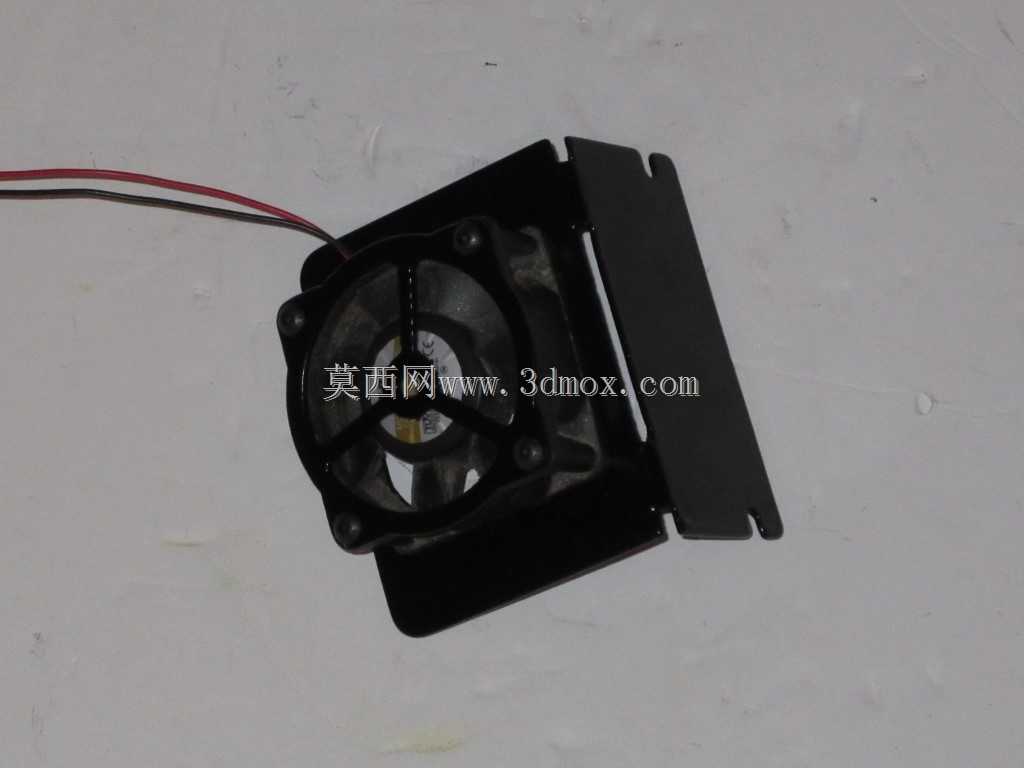

常规桌面级FDM设备长期受限于200mm级成型幅面，稍大尺寸的工装治具、创意结构件只能拆分打印后拼接，拼接缝的强度损耗、对位偏差始终是落地使用的隐性痛点。这款设备直接将成型幅面拉到500x320x200mm，从结构设计之初就绕开了拼接打印的妥协，所有运动部件的选型、安装位的公差预留都围绕大跨度运动的稳定性做取舍。X、Y轴选用25mm规格直线导轨搭配2GT皮带传动，没有用成本更低的光轴滚轮方案，就是为了抵消大跨度横梁长时间往复运动产生的形变偏移，导轨安装座预留了0.02mm的侧向公差补偿位，装配时不用反复刮研安装面，靠锁紧螺丝的预紧力就能消除导轨拼接的阶差，普通人用标准扭矩扳手就能完成整机组装，不需要专业工装校准。Z轴选用12mm直径ACME螺纹丝杆搭配防 backlash螺母，没有选滚珠丝杆是因为大行程下滚珠丝杆的挠度变形反而会影响层纹一致性，梯形丝杆的自锁特性还能在断电时锁住喷头位置，避免打印件报废。控制部分直接用通用开源控制板搭配独立外置驱动模块，驱动模块贴装在设备后侧散热铝板上，不用额外加散热风扇就能长时间满负载运行，省掉的风扇位刚好预留了后期加装封闭舱、恒温模块的扩展空间，电源模块选12V18A规格开关电源，单独给热床、加热头供电，控制板走独立5V稳压回路，避免热床加热瞬间的电压波动导致控制板重启。所有外露结构件用桦木胶合板切割成型，边角做了45度倒角处理，没有用金属焊接框架，一方面是降低DIY用户的加工门槛，板材切割后直接锁螺丝就能组装，不需要焊接、表面处理工序，另一方面胶合板的减震特性比铝型材框架更好，能吸收高速打印时电机产生的高频振动，减少打印件表面的振纹。设备前侧预留了独立操作屏的安装位，屏幕做了倾斜15度的角度设计，站在设备前操作时不用低头弯腰，走线全部从框架内部的线槽穿过，不会外露勾到打印件或者操作人员，整机框架做了模块化拆分，最大的单个部件尺寸不超过24英寸，普通家用轿车的后备箱就能运输，不用专门找货车搬运。日常使用中只需要定期给皮带张紧、导轨上润滑脂，连续半年以上运行都不需要额外调整维护，挤出机结构做了快拆设计，更换喷嘴、清理堵头不用拆整个喷头总成，松开两颗手拧螺丝就能完成维护操作。
