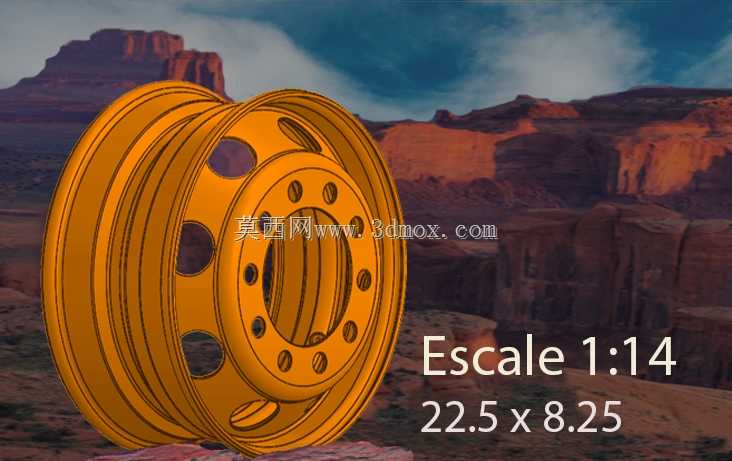

1:14比例22.5x8.25商用车轮毂结构设计

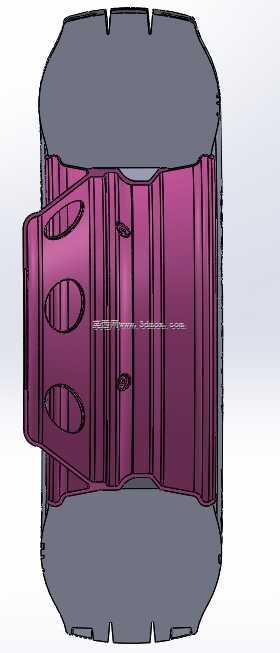

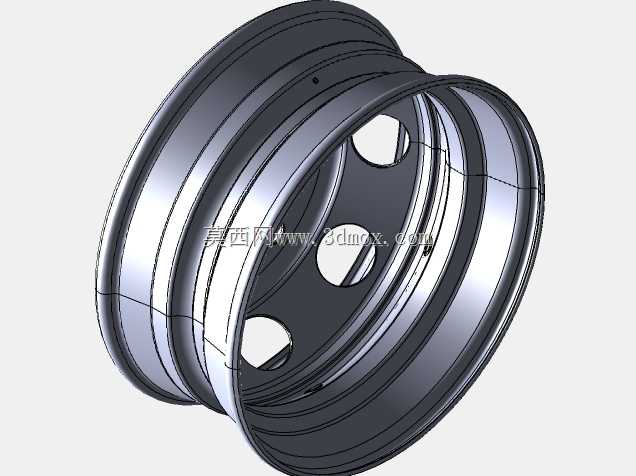

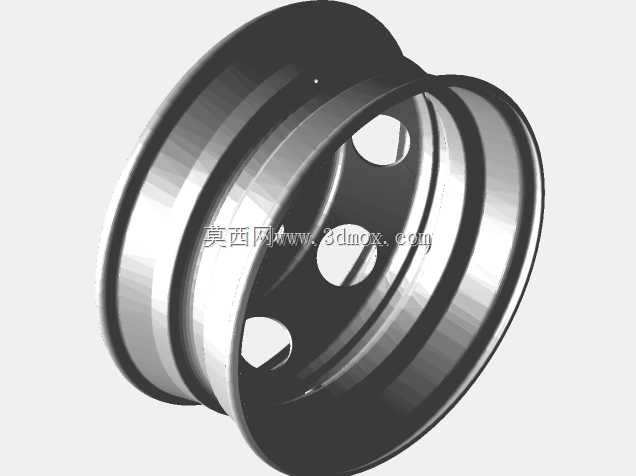

商用车轮毂长期承受重载交变载荷，轮辋与辐板连接区域的应力集中是早期失效的核心诱因，这款缩比轮毂的结构设计完全围绕该痛点做针对性优化。轮辋的胎圈座区域做了0.8度的微倾角处理，既保证轮胎安装时的滑入顺畅度，又能在充气后让胎圈与座面形成过盈贴合，避免重载转弯时胎圈移位脱层，边缘的圆角过渡从常规的R3调整为渐变R2-R5，对应不同载荷下的应力扩散路径，不会出现直角棱边的应力截断问题。辐板上的螺栓孔采用了不等距排布逻辑，相邻孔的中心距差控制在0.2mm以内，既适配标准车桥的螺栓安装位，又能打破旋转时的共振频率区间，避免高速行驶下的辐板疲劳开裂，每个螺栓孔周边都做了1.2mm深度的沉台，螺栓拧紧后头部完全沉入沉台，不会突出辐板表面剐蹭制动鼓，沉台边缘的倒角做了三次抛光处理，消除冲压成型后的微观裂纹隐患。轮辐的通风孔没有采用常规的等直径圆孔，而是做了椭圆过渡的异形孔，长轴顺着旋转切线方向排布，既提升了行驶时的制动散热风量，又不会因为开孔削弱辐板的整体抗弯强度，孔边的卷边高度控制在2.5mm，刚好抵消开孔带来的截面强度损失，卷边的弧度经过反复调试，不会在卷边根部形成新的应力集中点。轮辋与辐板的焊接坡口采用了双V型结构，内侧坡口角度35度，外侧坡口角度45度，焊接时熔深可以达到母材厚度的80%，焊后不用做额外的打磨修型就能保证焊缝的疲劳强度，焊接位置避开了载荷传递的核心路径，不会让焊缝直接承受地面传来的冲击载荷。气门嘴的安装孔位做了偏心处理，刚好对准两个辐板通风孔的中间位置，充气时不用拆卸轮毂装饰罩就能直接操作，孔周边的加厚区域延伸到相邻的辐板加强筋上，避免气门嘴安装位置因为长期震动出现开裂。整个轮毂的壁厚做了差异化分配，轮辋的受力核心区域壁厚比非受力区域厚1.2mm，辐板从中心到边缘的壁厚呈线性递减，在保证整体载荷强度的前提下，比等壁厚设计减重7.3%，完全匹配商用车轻量化的设计需求，缩比后的尺寸精度控制在0.05mm以内，不管是做台架仿真验证还是教学演示，都能完整还原全尺寸轮毂的力学传递特性。
