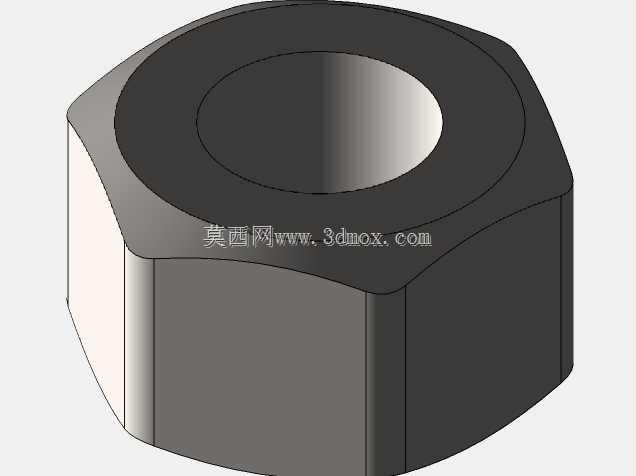

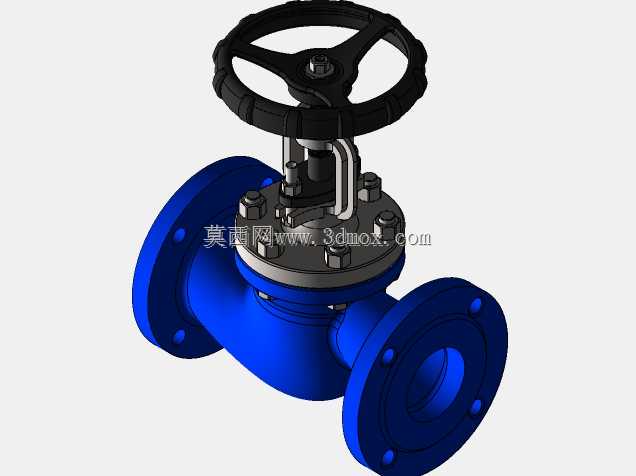

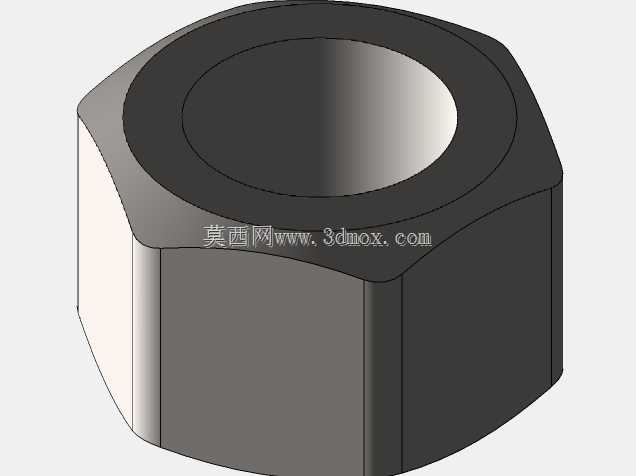

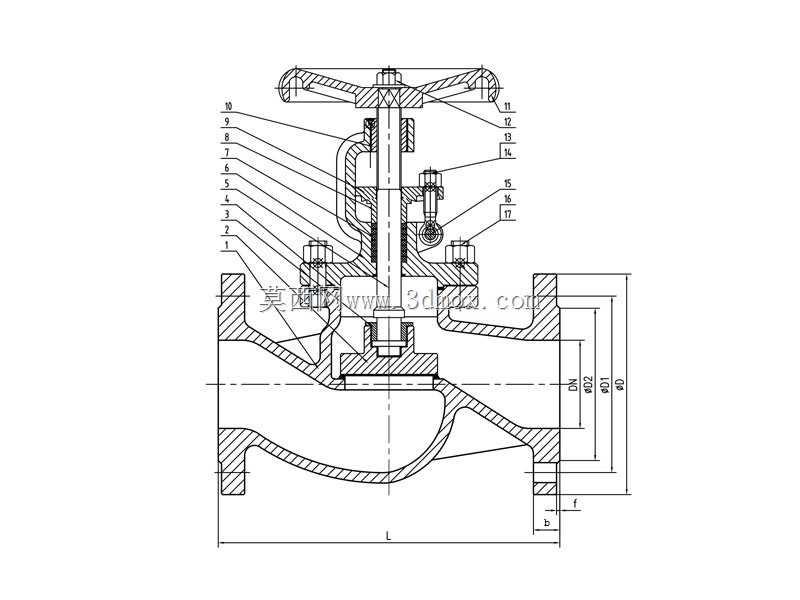

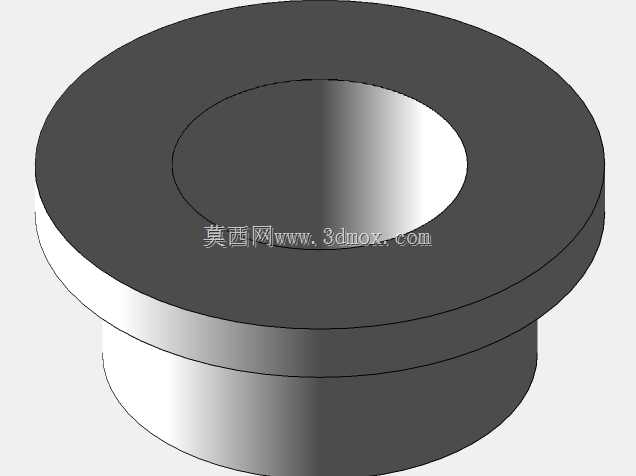

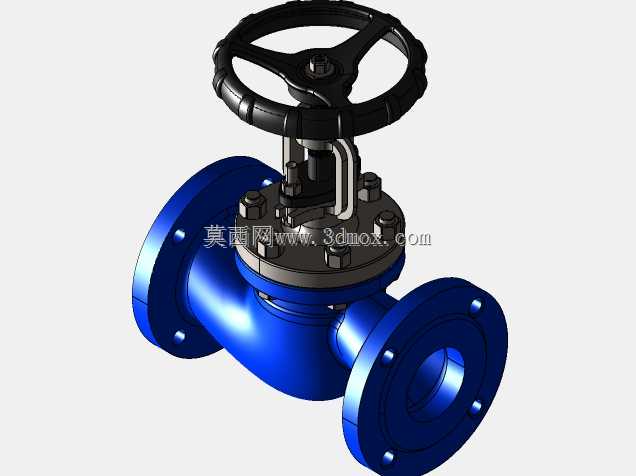

工业管道用球芯截止式阀门结构设计

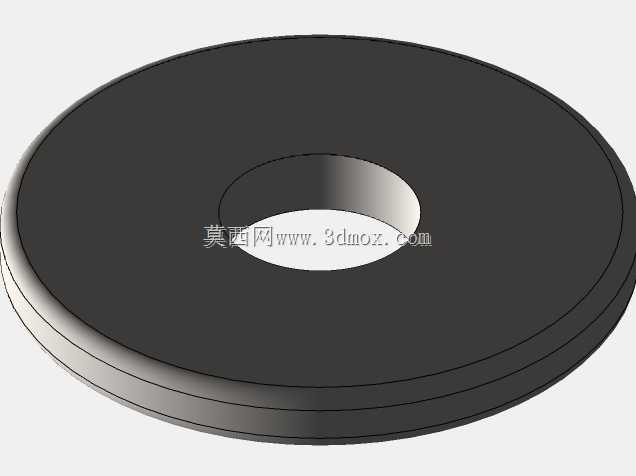

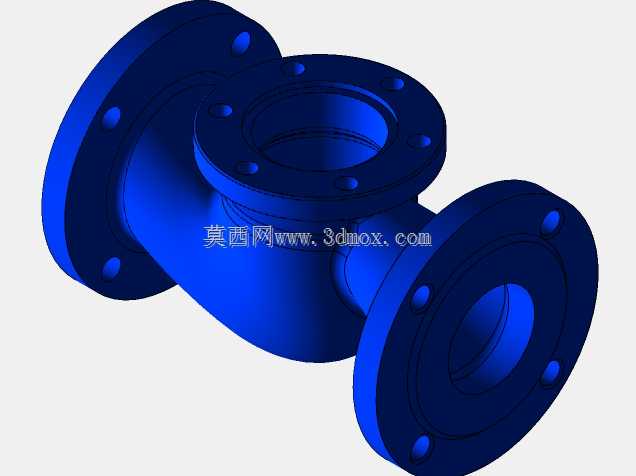

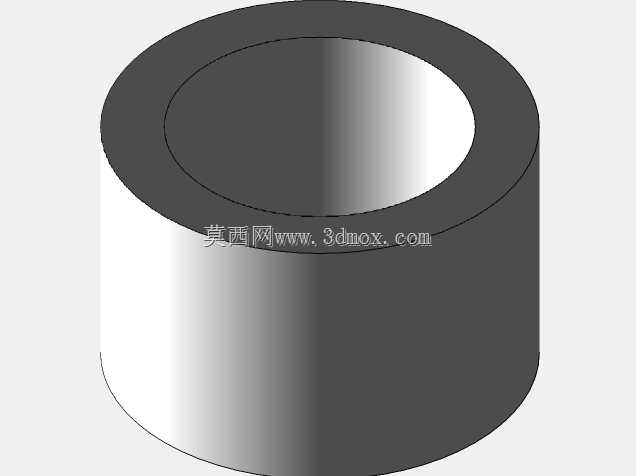

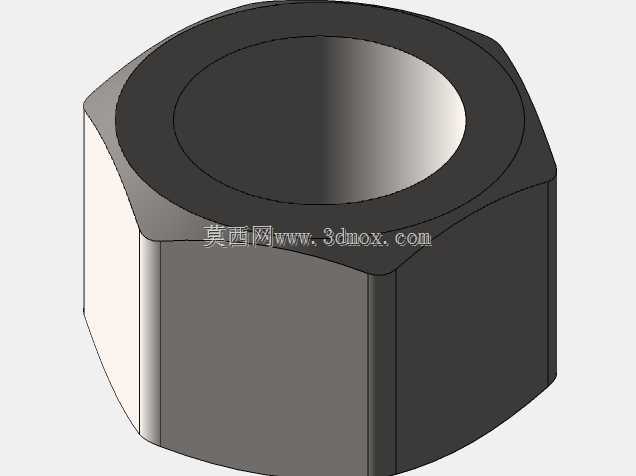

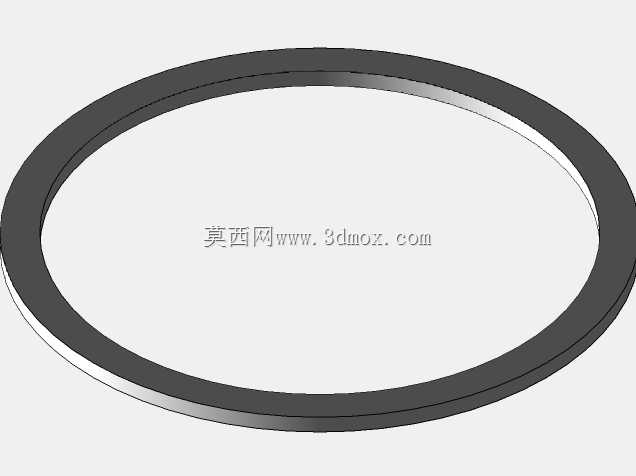

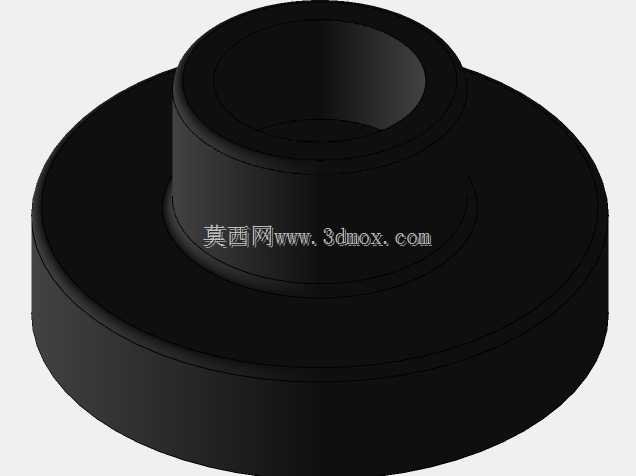

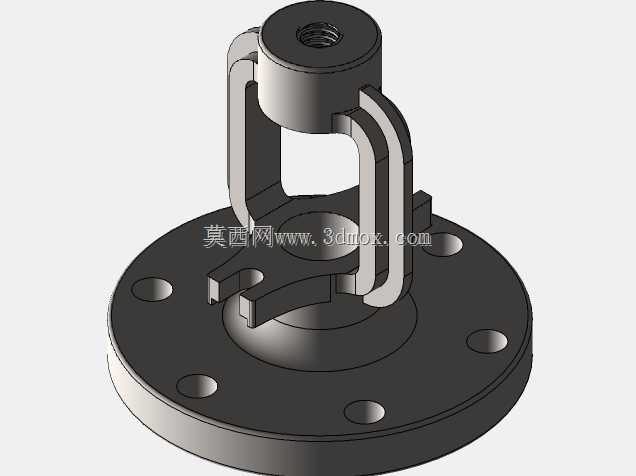

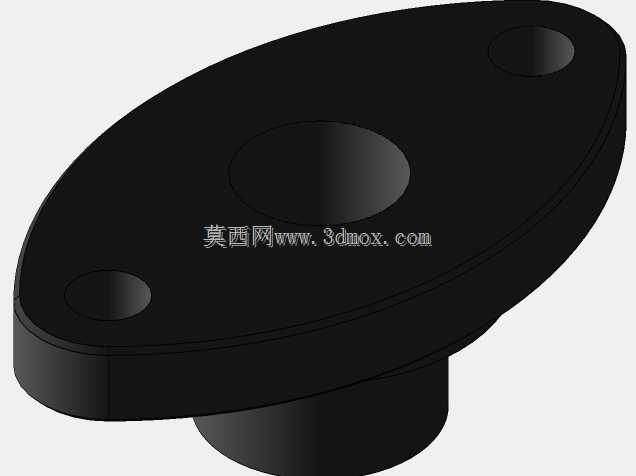

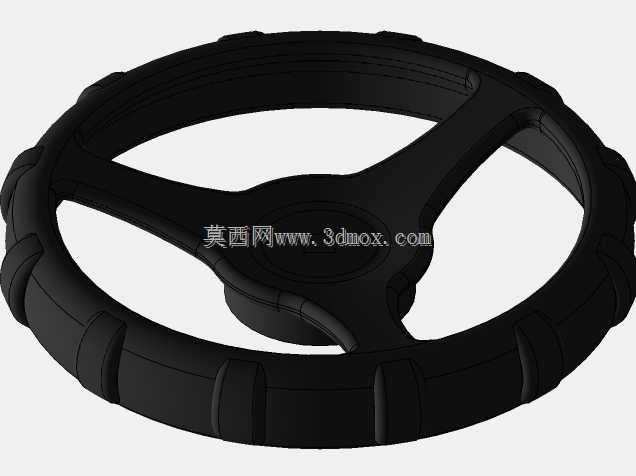

现场管路检修时最常遇到的痛点，是普通闸阀长期受水流冲蚀后密封面磨损不均，关断后仍有滴漏，拆解更换时还要排空整段管线介质，耽误产线运维节奏。这款阀门的结构设计从加工适配角度出发，把球芯的密封配合面公差控制在0.02mm以内，阀体流道做了圆弧过渡处理，减少介质流经时的紊流冲击，也降低了铸造时的砂眼残留概率。阀体两端的连接法兰端面在数控车削时一次装夹完成加工，同轴度偏差不超过0.03mm，避免现场安装时法兰错位导致的密封垫压偏渗漏问题。阀杆与球芯的连接部位采用方形榫槽配合，相比传统的销钉连接，能承受更大的启闭扭矩，也不会因为长期开关磨损出现松旷间隙，减少阀杆处的外漏隐患。加工时阀体内腔的流道表面做了喷丸处理，粗糙度达到Ra1.6，既减少水流阻力，也能避免杂质在腔体内壁沉积卡涩球芯。中法兰的螺栓孔采用对称均布设计，紧固时按对角顺序施压就能让密封垫受力均匀，不用反复调整螺栓扭矩就能达到理想密封效果。填料函部位预留了足够的填料装填空间，采用双层聚四氟乙烯填料搭配压盖预紧结构，现场运维时不用完全拆解阀门，只要拧紧压盖螺栓就能补偿填料磨损带来的渗漏，大幅降低后期维护成本。球芯表面做了硬化处理，硬度达到HRC45以上，即使输送带有微小固体颗粒的水体，也不会轻易划伤密封面，延长阀门整体使用寿命。阀体材质选用球墨铸铁，相比灰铸铁有更好的韧性，能承受管路水锤带来的瞬时压力冲击，不会因为压力骤变出现阀体开裂的情况。手轮与阀杆的连接采用方头配合加锁紧螺母固定，开关时不会出现手轮滑转的情况，启闭力矩传递更直接。所有配合面的加工余量都经过反复核算，既保证装配时的配合精度，也不会因为余量过大增加精加工的工时成本，铸造时的分型面设置在阀体中部分模线位置，拔模斜度控制在1.5度，减少后续飞边打磨的工作量。
