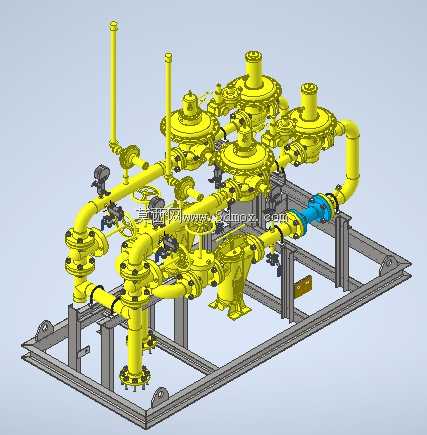

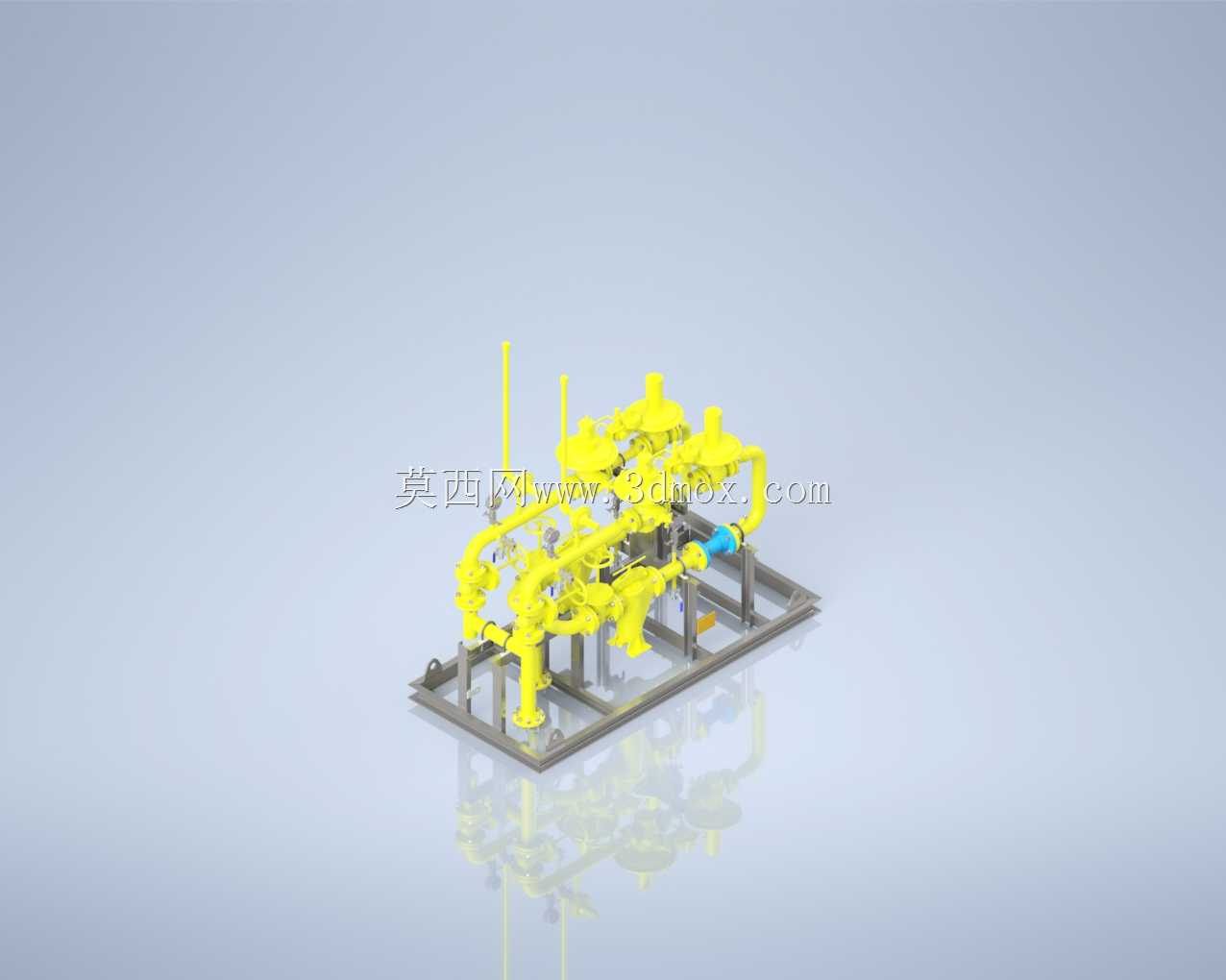

带绿相过滤单元天然气调压管路装置

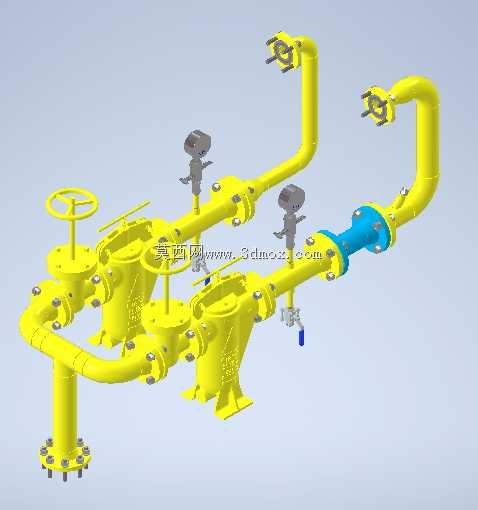

现场管线投用后最易出现的密封失效问题，往往藏在法兰对接的公差配合细节里，这套调压管路的结构排布，刚好把这类隐患的规避逻辑做进了每段管线的衔接设计里。黄色主管路的弯折角度没有采用常规直角弯头，而是用大曲率弯管过渡，既减少了天然气输送时的压损，也避免了直角位置积液留杂的问题，三个立式过滤罐体的进出口法兰，全部做了凸台定位止口，现场安装时不用反复调整同轴度，止口嵌入后螺栓孔自然对齐，能把法兰面的平行度误差控制在0.1mm以内，杜绝了垫片受压不均导致的泄漏风险。罐体顶部的手轮操作位留足了120mm的操作空间，即便现场穿戴厚重劳保手套，也能顺畅完成阀门启闭操作，不会出现操作空间卡滞导致的阀门开关不到位问题。管路上的取压支管没有直接焊接在主管路顶部，而是斜向45度引出，避免了主管路内杂质沉积堵塞取压口，取压阀的安装位置刚好和视线齐平，日常巡检时不用弯腰或登高就能观察阀门状态。两段管路之间的蓝色连接段做了长度补偿设计，能抵消现场安装时的管线累计误差，哪怕前后段管路存在3mm以内的轴向偏差，也能通过该段的密封件形变完成适配，不用强行拉扯管路导致法兰面受力变形。底部支撑脚的安装孔做了长圆孔设计，现场固定时可以微调整个装置的水平位置，适配基础预埋件的位置偏差，不用重新扩孔破坏安装基础。管路上的所有紧固件都预留了扳手操作空间，不会出现螺栓拧到一半被相邻管件挡住的情况，后期维护拆解时不用额外拆除周边部件就能单独更换密封件。不同功能的阀门采用了差异化的结构造型，巡检人员一眼就能区分切断阀、调节阀和排污阀的位置，避免误操作。排污阀的引出管朝向装置外侧，排污作业时介质不会喷溅到周边管线或操作人员身上，把现场运维的安全细节也融入了结构设计里。
