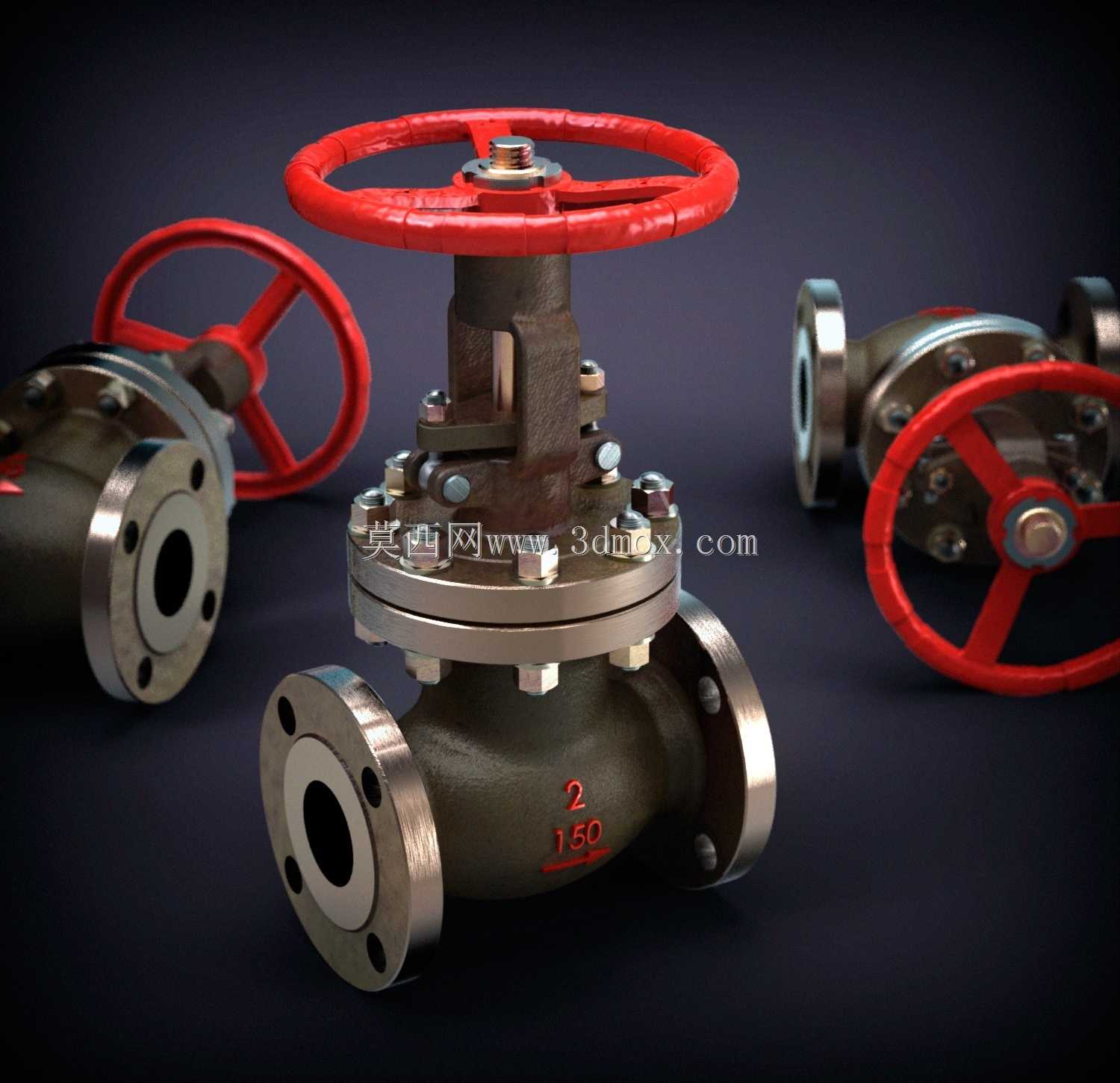

法兰连接式手动铸钢截止阀结构设计

石化管路现场检修时，常遇到老式截止阀阀瓣密封面偏磨、中法兰螺栓预紧力不均导致外漏的问题，这款手动法兰截止阀的结构设计，正是针对这类现场痛点做了针对性的公差适配调整。阀体流道采用直通式铸造成型，进出口法兰的密封面与阀座密封面的同轴度公差控制在0.02mm以内，避免了装配时阀瓣下行对位偏移，长期启闭后出现密封面单侧冲蚀的隐患。中法兰连接位置的螺栓孔采用跨中均布设计，螺栓拧紧时的应力可以均匀分散在法兰密封面上，不会出现局部压应力过大导致垫片压溃，或是应力不足引发介质渗漏的问题，哪怕是现场运维人员按对角顺序分次拧紧，也能保证密封面受力均匀。手轮与阀杆的连接采用方榫配合加锁紧顶丝的结构，相比传统的键连接，方榫的接触面积更大，大口径阀门高压工况下启闭时，不会出现键槽挤压变形、手轮空转的情况，阀杆梯形螺纹的螺距公差经过反复校核，既保证了启闭行程的传动效率，又预留了足够的磨损余量，长期频繁操作也不会出现螺纹咬死的问题。阀瓣与阀杆的连接采用活动铰接结构，阀瓣可以在小范围内自适应偏转，哪怕阀座密封面存在微小的加工形位误差，也能在关闭时完全贴合密封面，不需要额外配研就能达到出厂密封要求，大幅降低了车间装配的人工耗时。阀体铸钢件的流道过渡位置做了圆弧倒角处理，介质流经时的局部阻力系数比直角式截止阀低30%左右，减少了管路输送过程中的压力损失，同时也避免了流道直角位置长期受介质冲刷出现壁厚减薄的问题。阀盖填料函位置设计了两级填料密封腔，搭配压盖的球面自适应结构，当阀杆出现微小的偏摆时，压盖依然能均匀压紧填料，不会出现填料局部磨损导致的外漏，现场运维时不需要频繁更换填料就能满足长期密封要求。
