菲亚特1300/1500差速器结构拆解

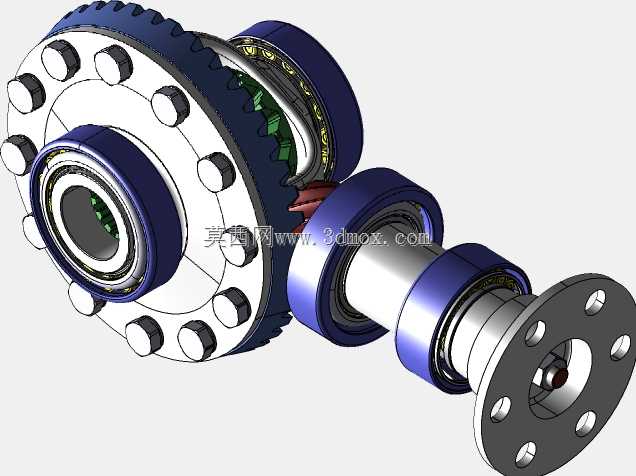

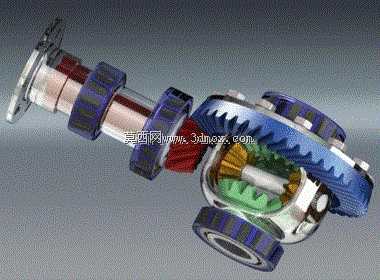

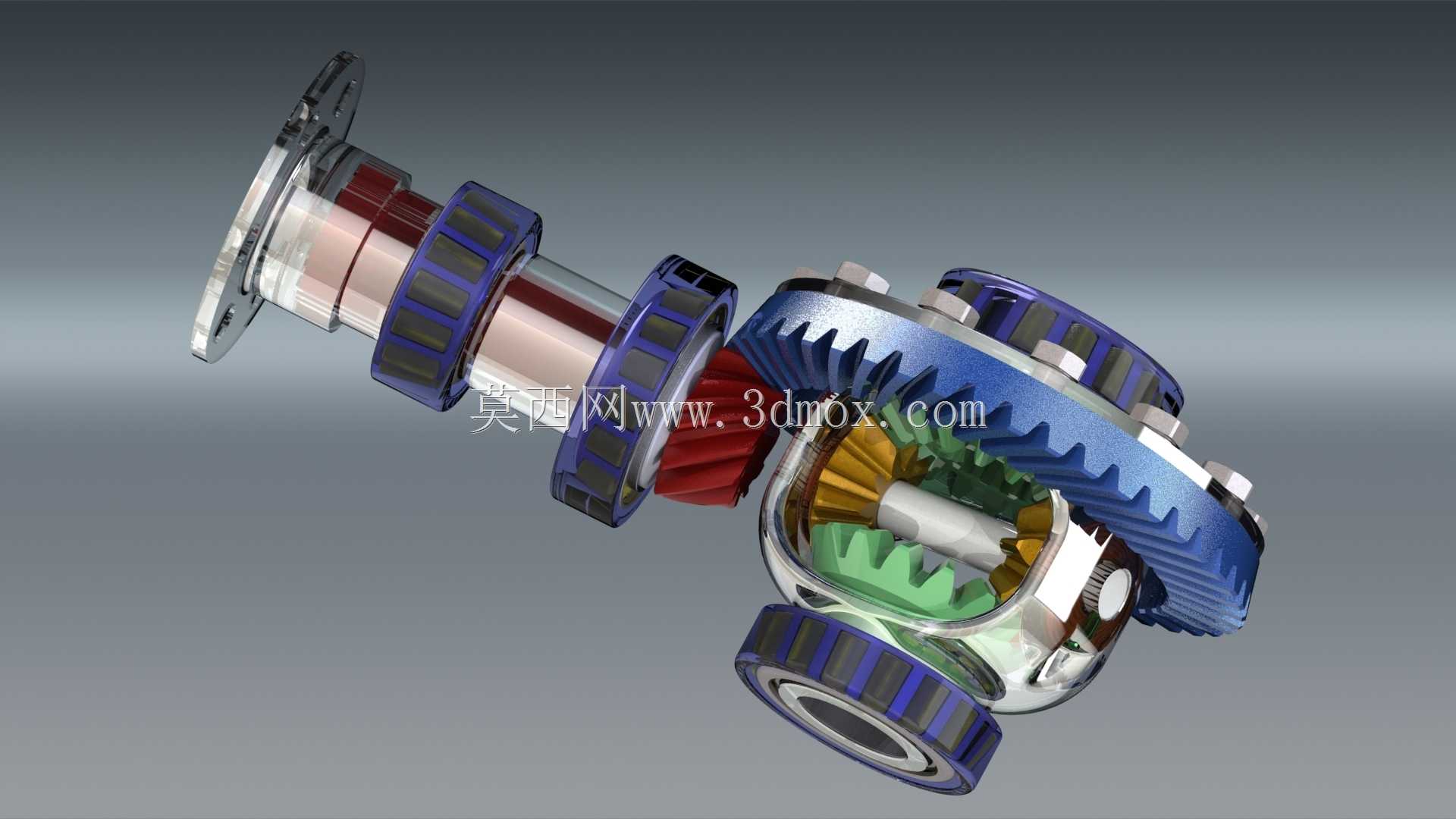

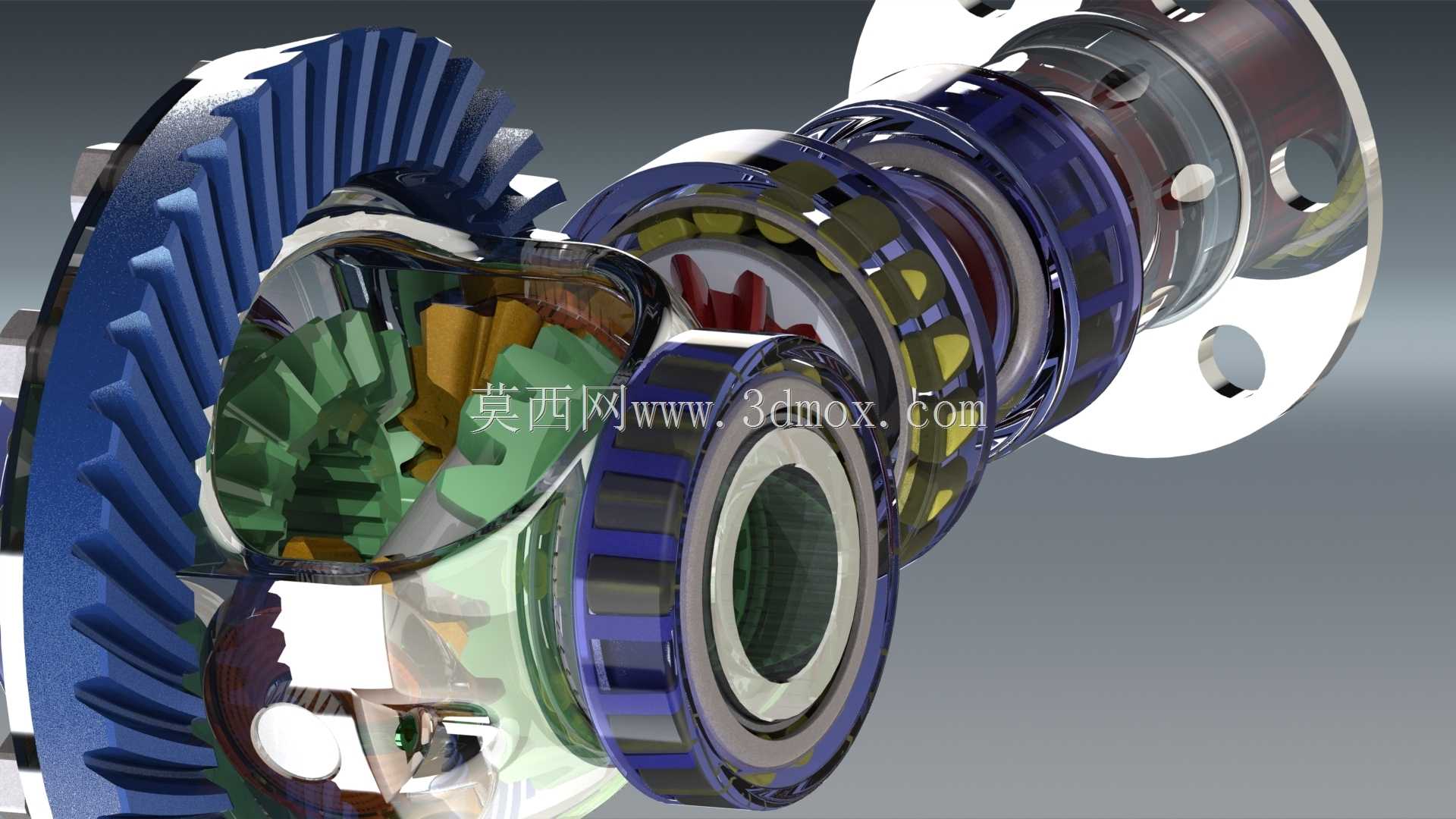

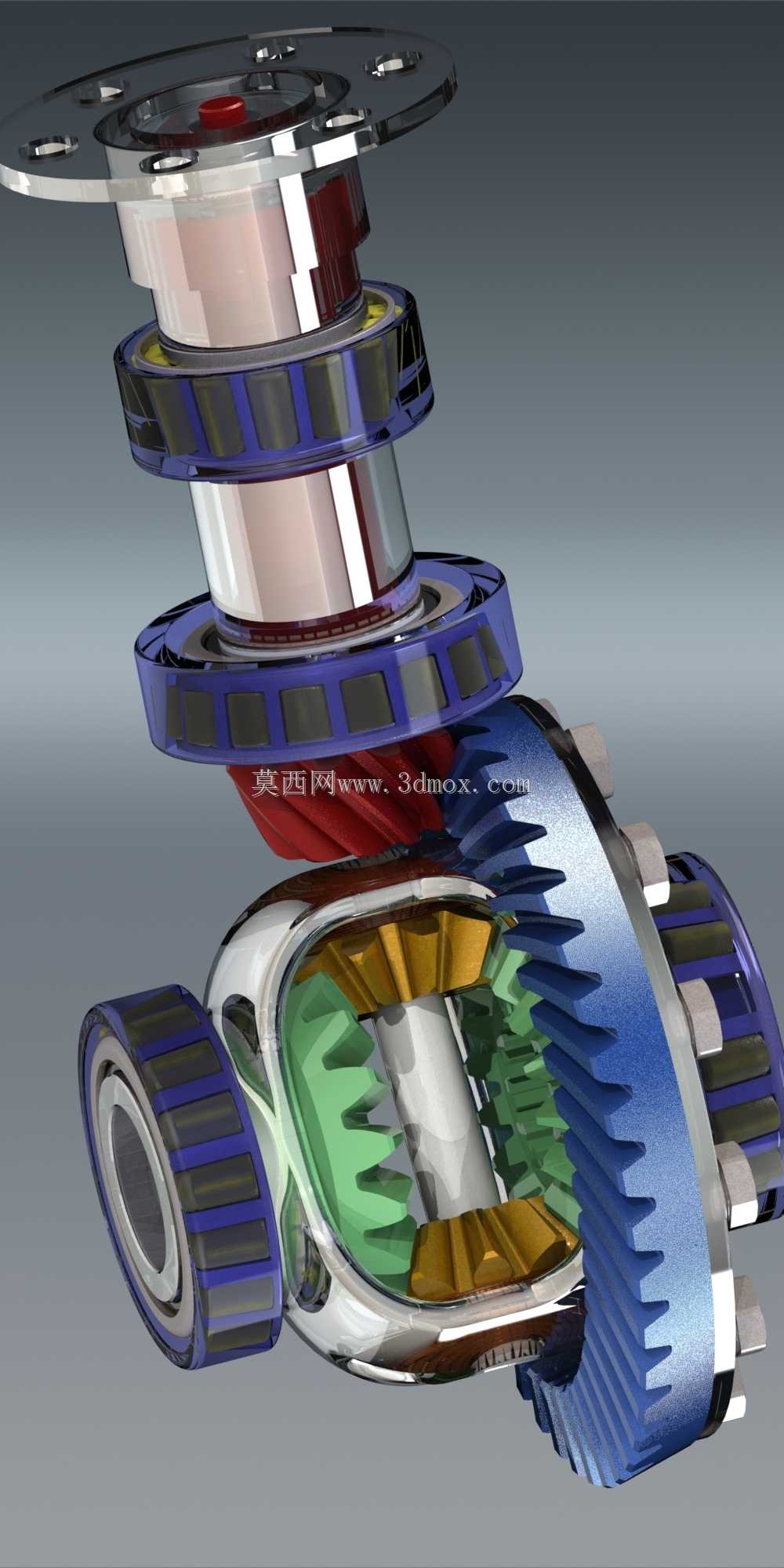

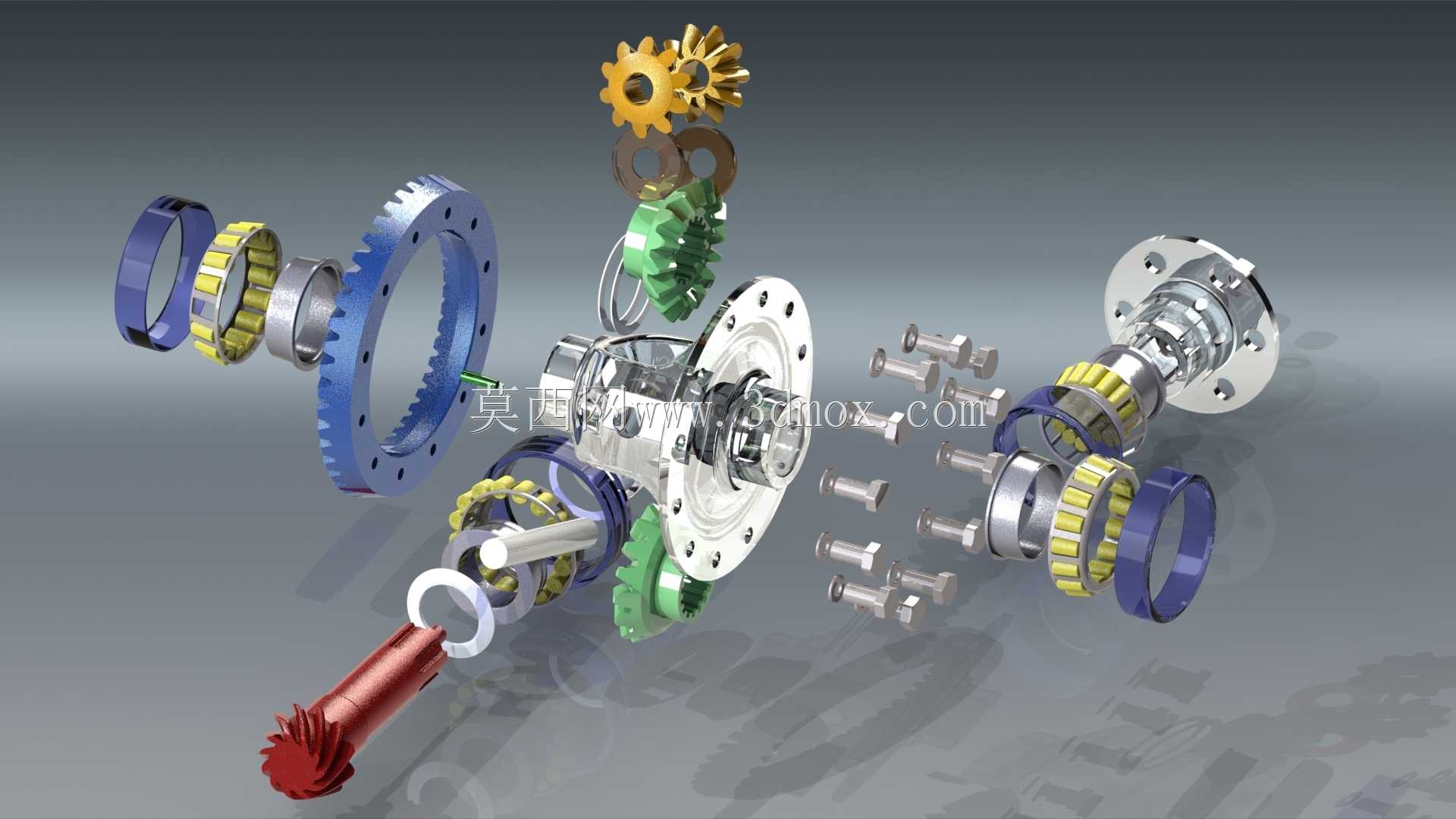

差速器作为车辆传动系统核心部件，其内部齿轮啮合间隙、半轴齿轮与行星齿轮的配合公差，直接影响整车转弯时的动力分配平顺性，传统差速器设计常忽略壳体与轴承座的同轴度偏差，导致重载工况下齿轮偏磨、异响频发。这套差速器的行星齿轮轴采用阶梯式定位结构，轴端与壳体安装孔的配合面预留了微米级研磨余量，加工时可通过配磨消除壳体铸造带来的形位公差，避免行星齿轮转动时出现轴向窜动。主减速从动齿轮与差速器壳体的连接螺栓孔，采用铰制孔设计，螺栓与孔壁的过渡配合能抵消大扭矩输出时的剪切力，不会出现普通螺栓连接的松动滑移问题。半轴齿轮背面的止推垫片采用球面贴合设计，相比传统平面垫片，能自适应齿轮受载后的微小偏摆，减少齿面局部应力集中，延长齿轮使用寿命。主动锥齿轮的支承采用跨置式布局，前后两个圆锥滚子轴承的预紧力可通过调整垫片厚度精准控制，既保证齿轮啮合的支撑刚度，又避免轴承预紧过大导致的运转发热。差速器壳体的内腔设计了导流油槽，车辆行驶时齿轮飞溅的润滑油能顺着油槽进入行星齿轮与半轴齿轮的啮合面，无需额外增设润滑油道，简化壳体加工工序的同时保证润滑充分。拆解视图中能看到各轴承的定位台阶高度经过精准匹配，装配时无需反复修磨垫片就能保证各齿轮的正确啮合位置，降低一线装配的操作难度。齿轮的齿面采用修形处理，齿顶与齿根的微量修缘能抵消啮合时的弹性变形，减少传动冲击，即使在急加速急减速的工况下，也能保持传动平稳无冲击。连接法兰的花键采用渐开线齿形，相比矩形花键承载能力更高，对中性更好，能适配大扭矩的动力输出场景。
