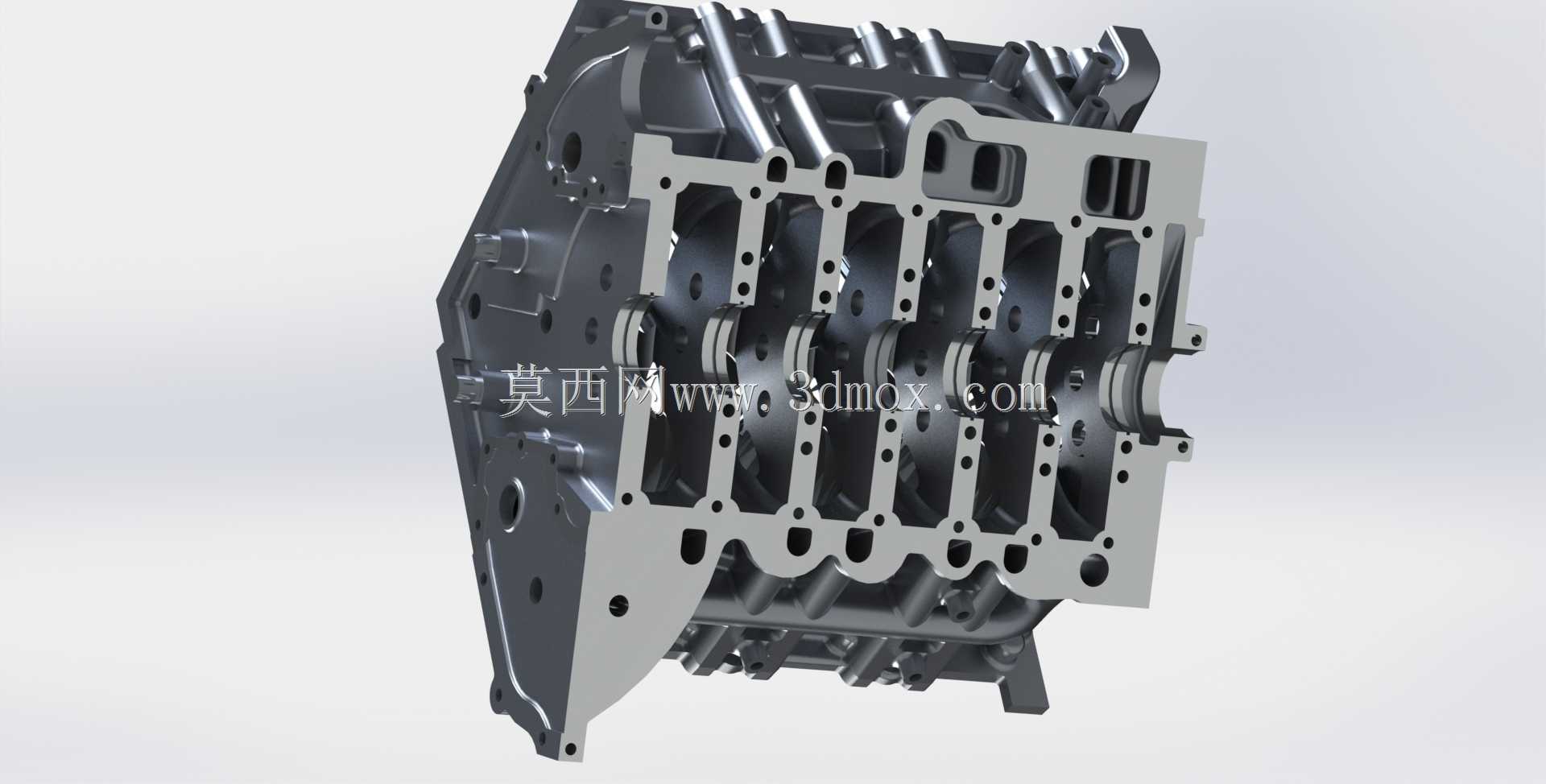

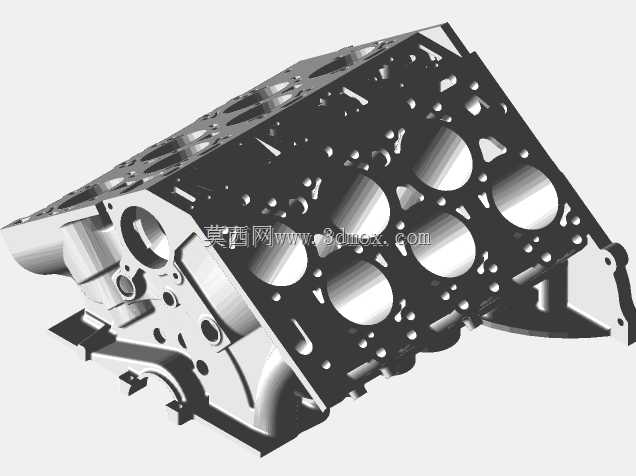

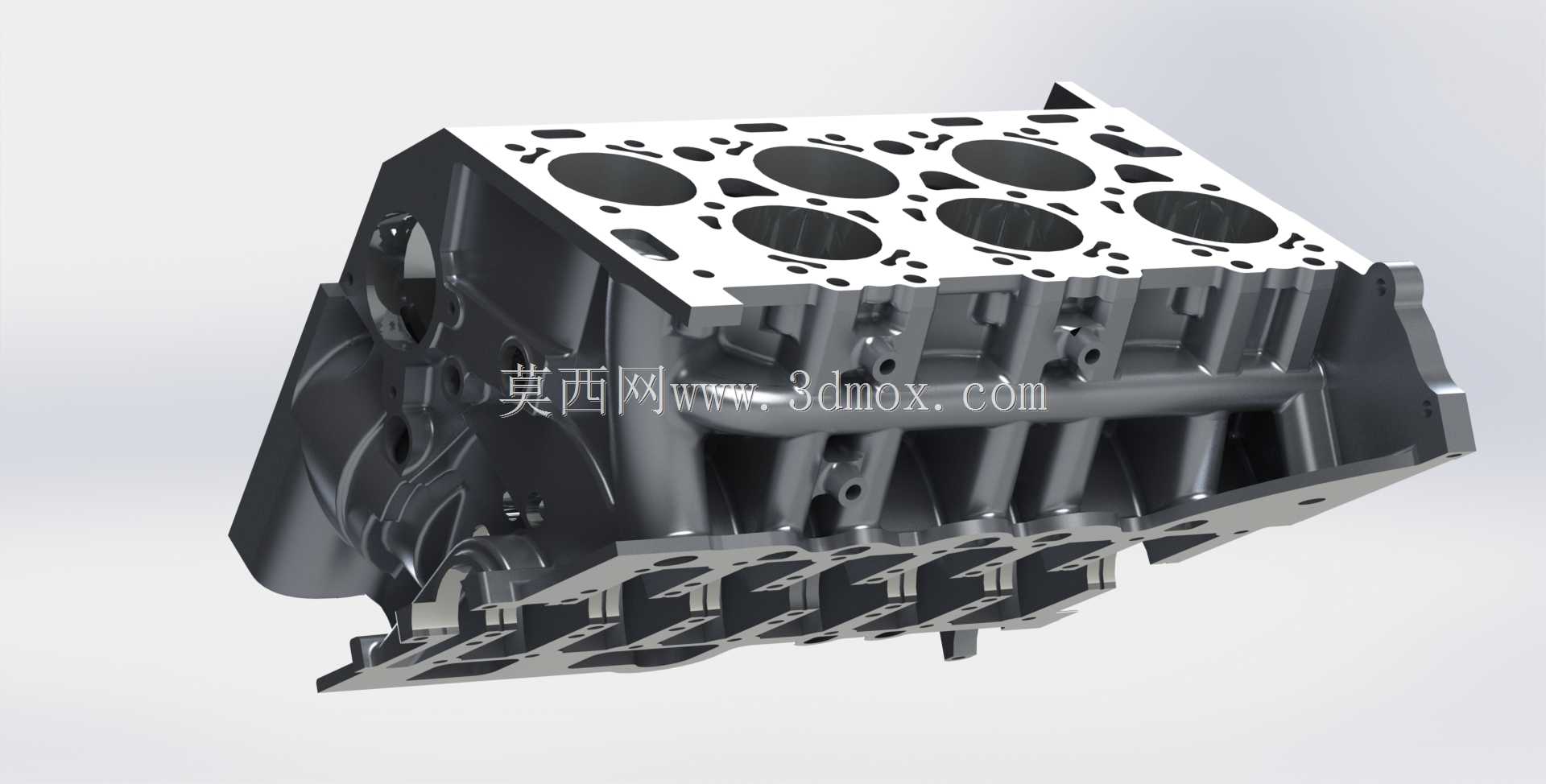

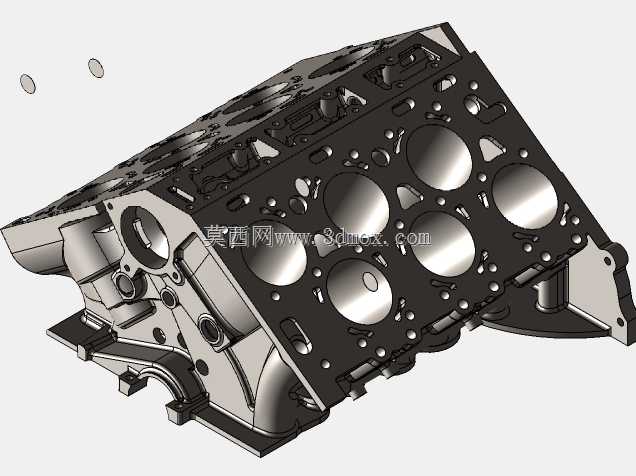

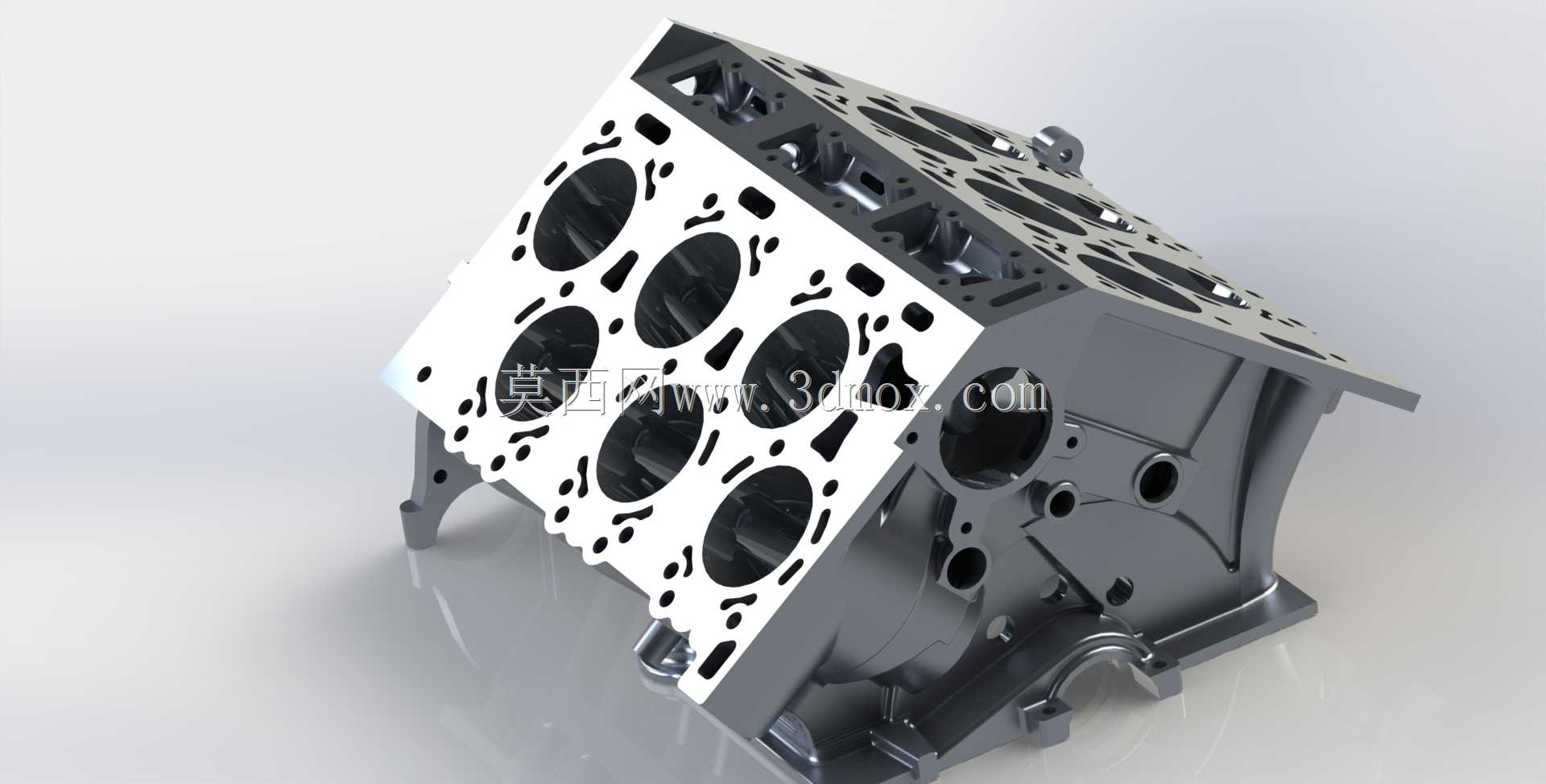

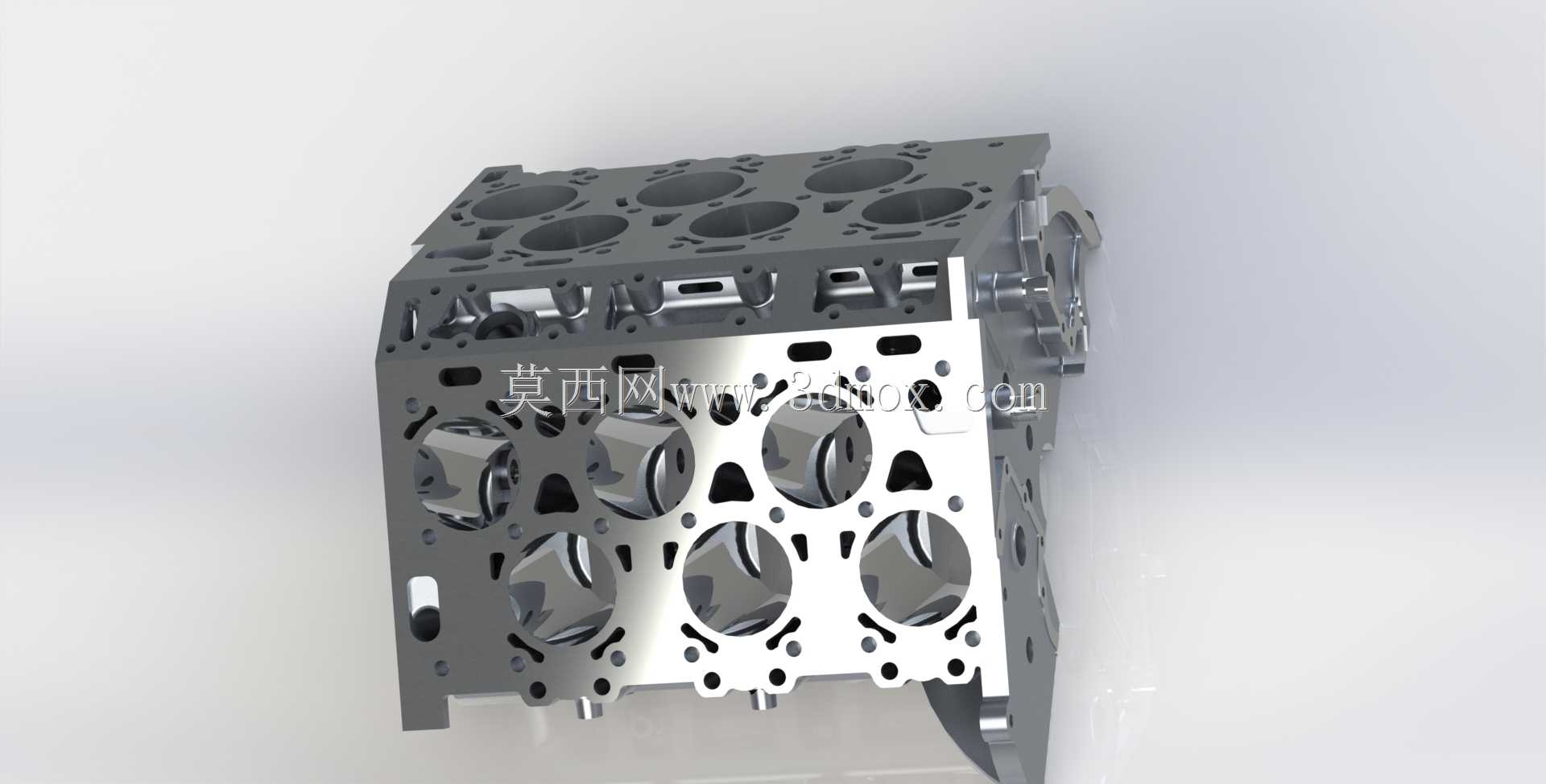

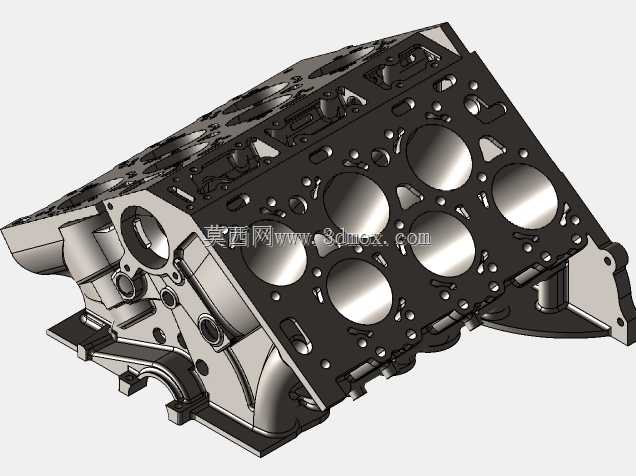

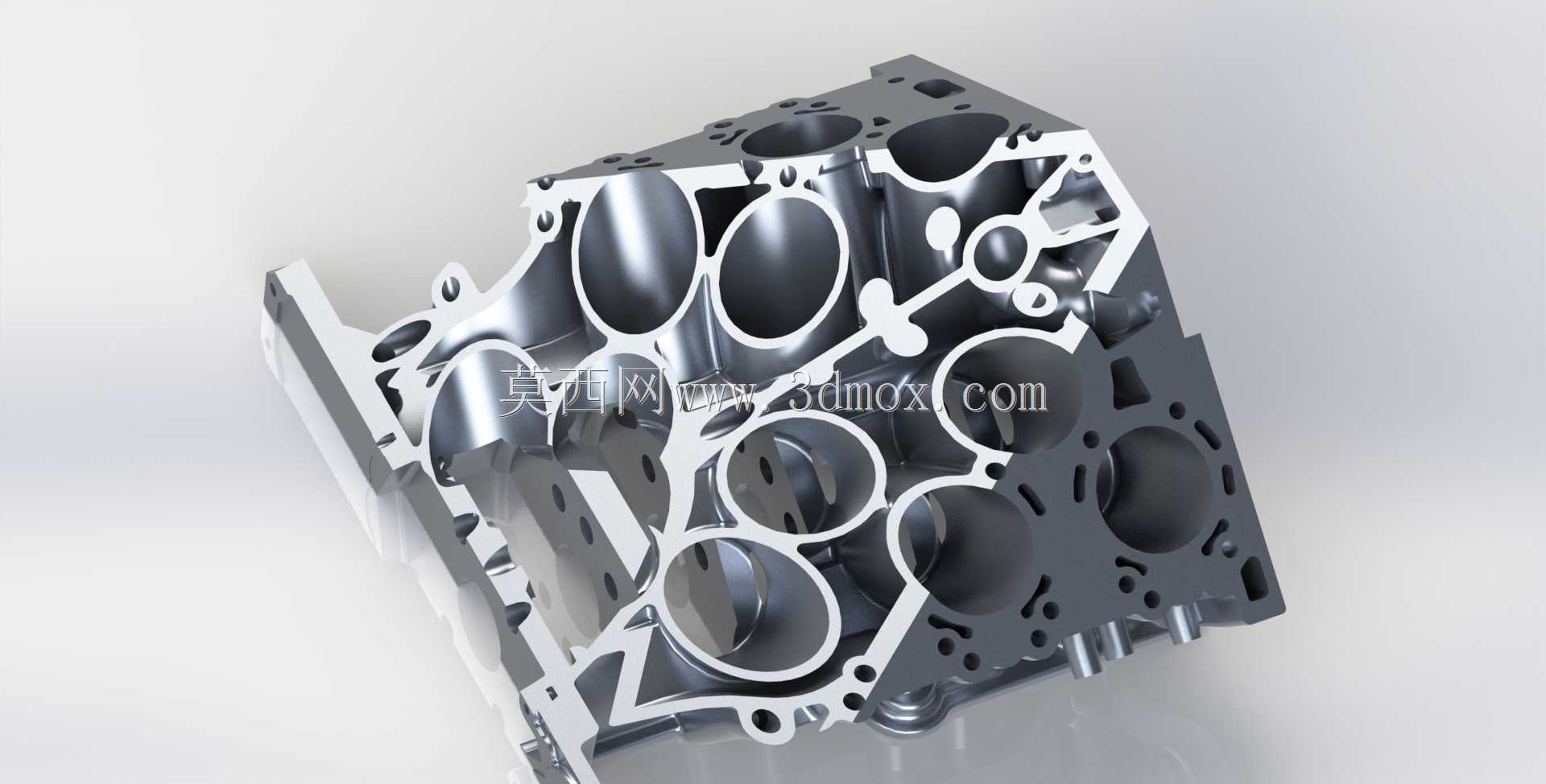

大众W12发动机缸体精密结构设计

大排量W型发动机缸体的加工适配一直是动力总成制造领域的核心难点，不同于直列或V型缸体的规整排布，W12缸体三列气缸交错布局带来的壁厚不均、孔系同轴度偏差、水道砂芯成型难等问题，直接决定了成品缸体的承压能力与服役寿命。这款缸体的结构设计完全围绕量产加工的可行性做了针对性调整，缸盖结合面的密封筋槽采用了不等宽渐变设计，对应不同气缸的爆发压力区间调整密封压紧量，避免传统等宽筋槽在高负荷下出现局部压溃或密封不足的问题。缸体侧壁的加强筋没有采用常规的等厚直筋结构，而是顺着三列气缸的载荷传递路径做了弧形过渡，既降低了铸造时的应力集中风险，也给后续铣削加工留出了均匀的切削余量，不会出现局部余量过大导致的让刀变形。缸体上的各类安装孔位做了工艺倒角优化，主油道孔的交叉位置特意设计了圆弧过渡缓冲区，避免机加工时毛刺残留进入润滑油路，也能减少高压机油流动时的紊流冲击。曲轴安装座的分型面避开了主轴承载荷的垂直受力方向，合箱后的定位销孔采用了阶梯式设计，装配时能自动导正，不会因为销孔错位导致曲轴旋转卡滞。水道内部的导流凸起没有做尖锐棱角，全部采用R3以上的圆角过渡，既方便铸造时砂芯的脱模，也能减少冷却液流动时的气蚀风险，对应缸套外壁的冷却区域特意做了壁厚减薄处理，在保证缸体整体刚性的前提下提升散热效率。进排气侧的安装凸台高度统一控制在同一加工基准面，一次装夹就能完成所有凸台的铣削加工，减少了多次装夹带来的定位误差。缸体底部的机油回流通道做了坡度优化，停机时机油能快速回流到油底壳，避免冷启动时的机油残留导致的润滑滞后。所有螺纹孔的底部都预留了足够的攻丝退刀间隙，不会出现丝锥碰底断裂的加工事故，对应螺栓的承压面做了锪平处理，保证螺栓拧紧时的压紧力垂直均匀，不会出现偏载导致的缸体变形。
