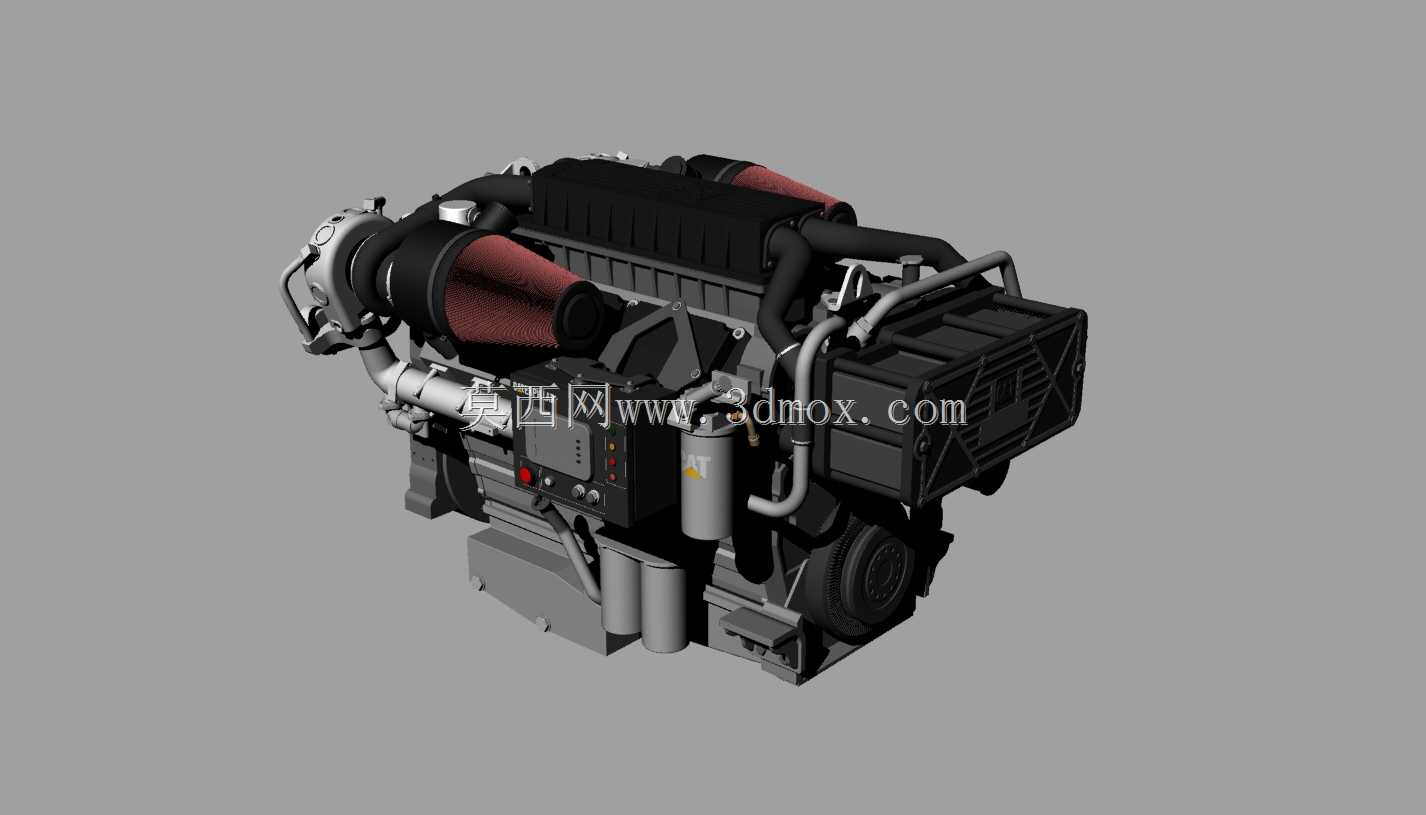

卡特彼勒C32ACERT船用动力装置结构

船用主机常年在高湿高盐、持续大负载的机舱环境里运转，进排气路径的布局直接决定整机运维效率与运行寿命。这款C32 ACERT机型的进气管路采用分段式快装结构，每段管路的法兰对接面预留了0.12mm的压缩密封余量，搭配耐油耐盐蚀的丁腈橡胶密封垫，既抵消船体航行中持续产生的结构形变应力，也能让运维人员在狭窄机舱内单人完成空滤组件的更换，无需动用重型吊装设备。空滤端的粗滤壳体采用倾斜式安装角度，滤筒抽出方向避开了上方的冷却水管路，日常维护时不需要拆卸周边关联部件，大幅压缩停航检修时长。

高压燃油管路的排布完全贴合缸体侧面的加强筋走向，管卡固定点选在筋条的刚性节点位置，避开缸体薄壁区域，避免柴油机持续高频振动导致的管路共振磨损。每段燃油管的弯曲半径统一控制在管径的3.5倍以上，既降低管路流阻保证燃油供给压力稳定，也减少弯折处的应力集中，防止长期运行后出现管路开裂渗漏。油水分离器的安装支架预留了三个方向的调节腰孔，适配不同厚度的减震胶垫安装，抵消不同工况下的振动传递，避免分离器内部滤芯因长期振动出现偏磨失效。

冷却系统的中冷器采用侧置模块化布局，芯体与端盖的连接采用卡扣式结构替代传统螺栓紧固，清理散热片积盐时可以直接拆下端盖冲洗，不需要拆解整个冷却管路。散热鳍片的间距设置为2.2mm，兼顾通风散热效率与防堵塞性能，避免机舱内的油雾灰尘附着后造成通风道堵塞。排气波纹管的两端采用万向铰接结构，能够吸收排气系统热胀冷缩产生的位移量，同时抵消船体扭曲形变传递到排气系统的应力，防止排气歧管连接处出现漏气故障。

整机的吊点位置经过重心匹配计算，四个主吊点的连线完全覆盖整机重心范围，船厂吊装上船时不需要额外加装配重，就能保证整机保持水平姿态落入机舱基座，减少吊装过程中的对位调整时间。基座连接孔采用长圆孔设计，允许安装时存在±5mm的位置偏差，适配不同船厂的基座加工精度，降低现场安装的修配工作量。机身侧面的检修口盖板采用快拆式搭扣固定，日常检查缸压、调整气门间隙时不需要拧下多颗固定螺栓，掀开搭扣就能直接接触到检修部位，大幅提升日常巡检的效率。
