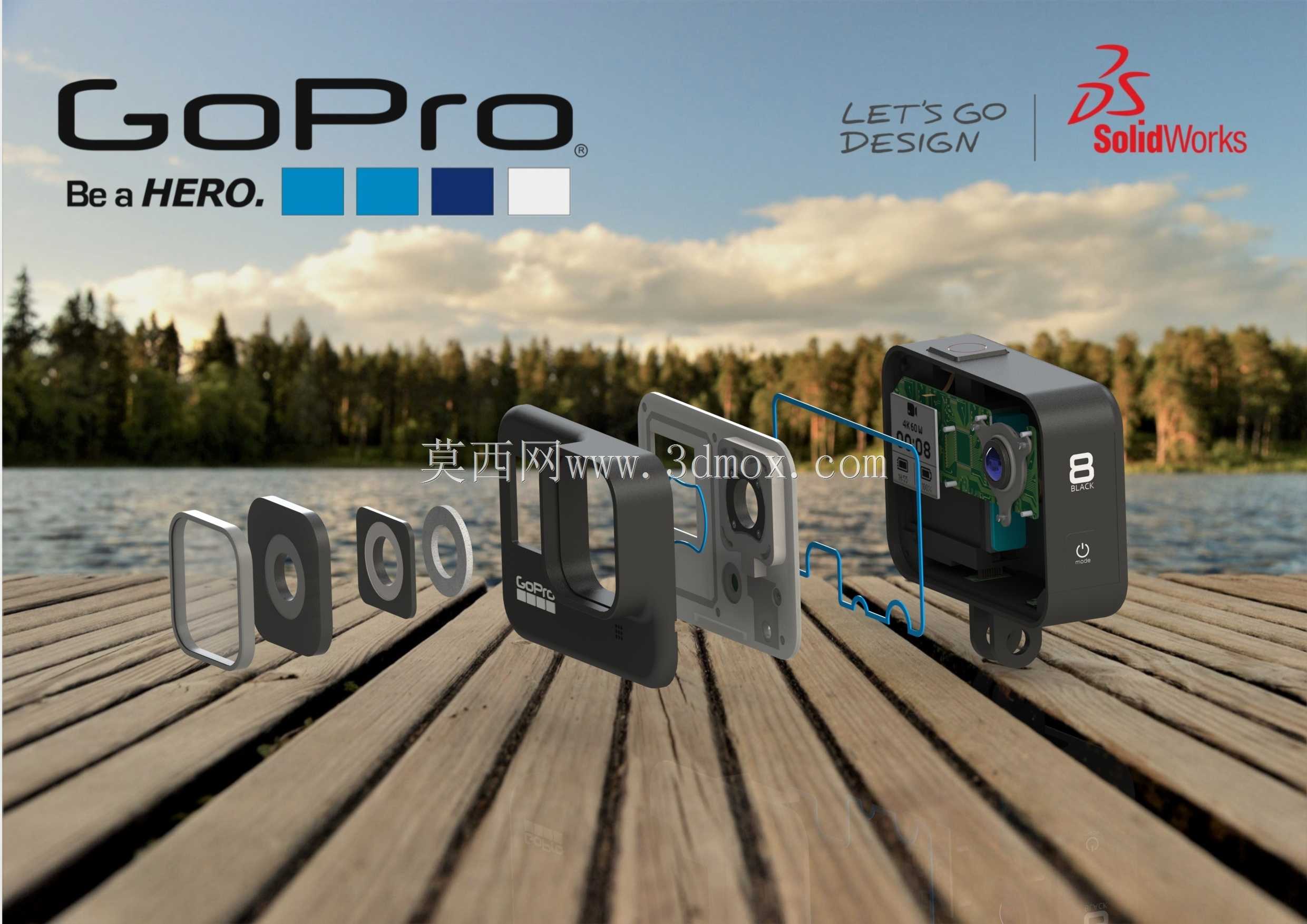

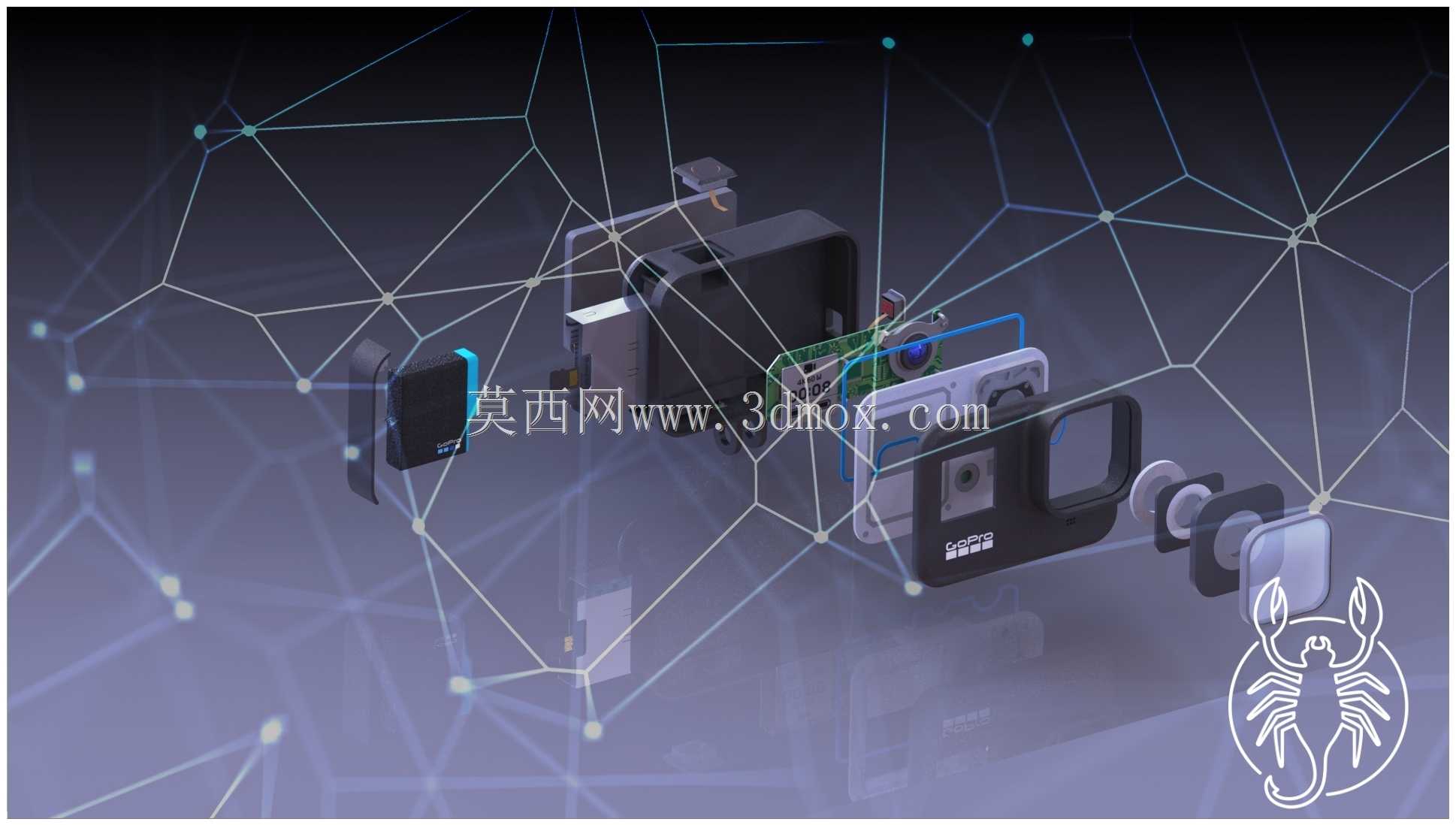

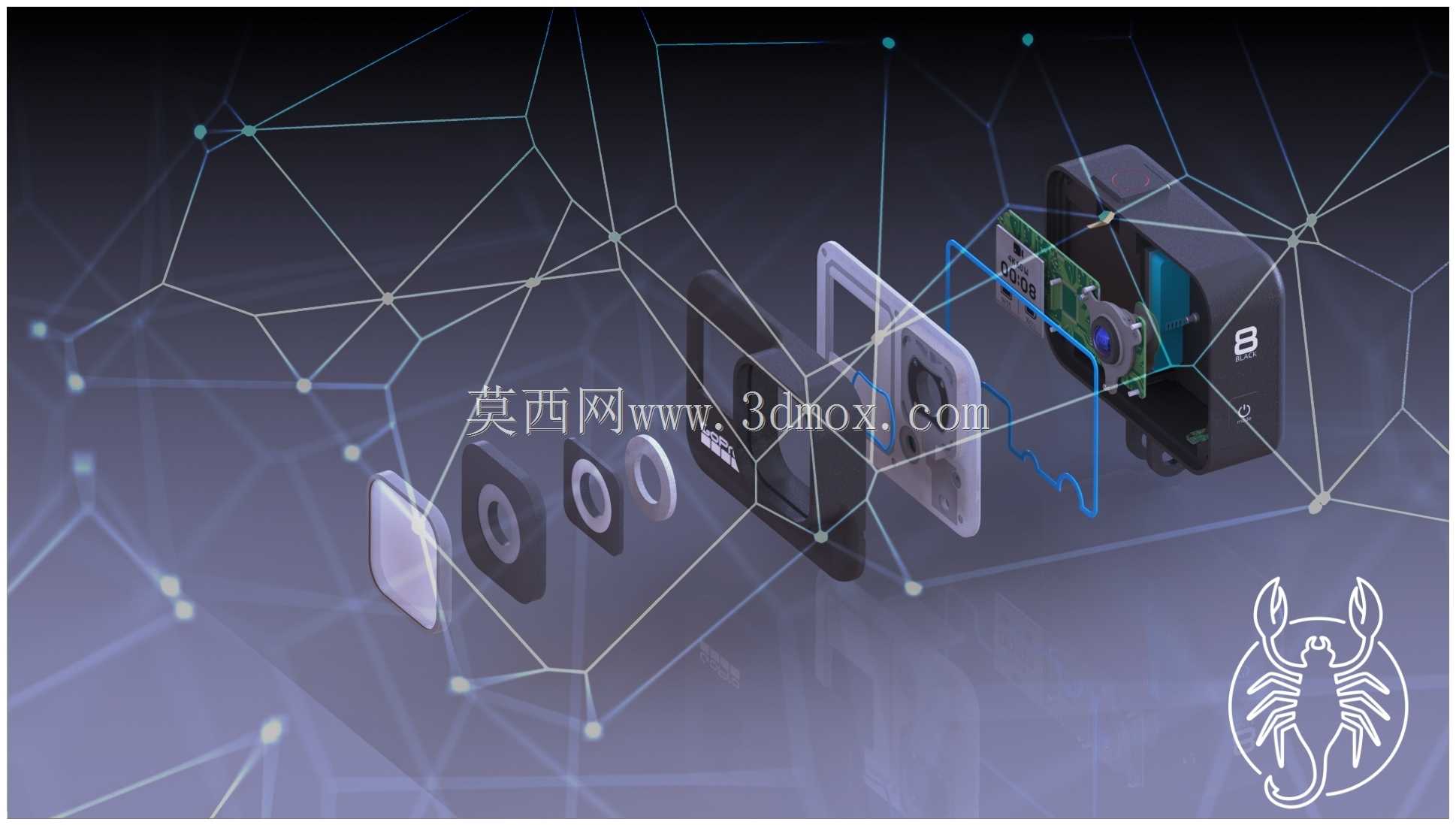

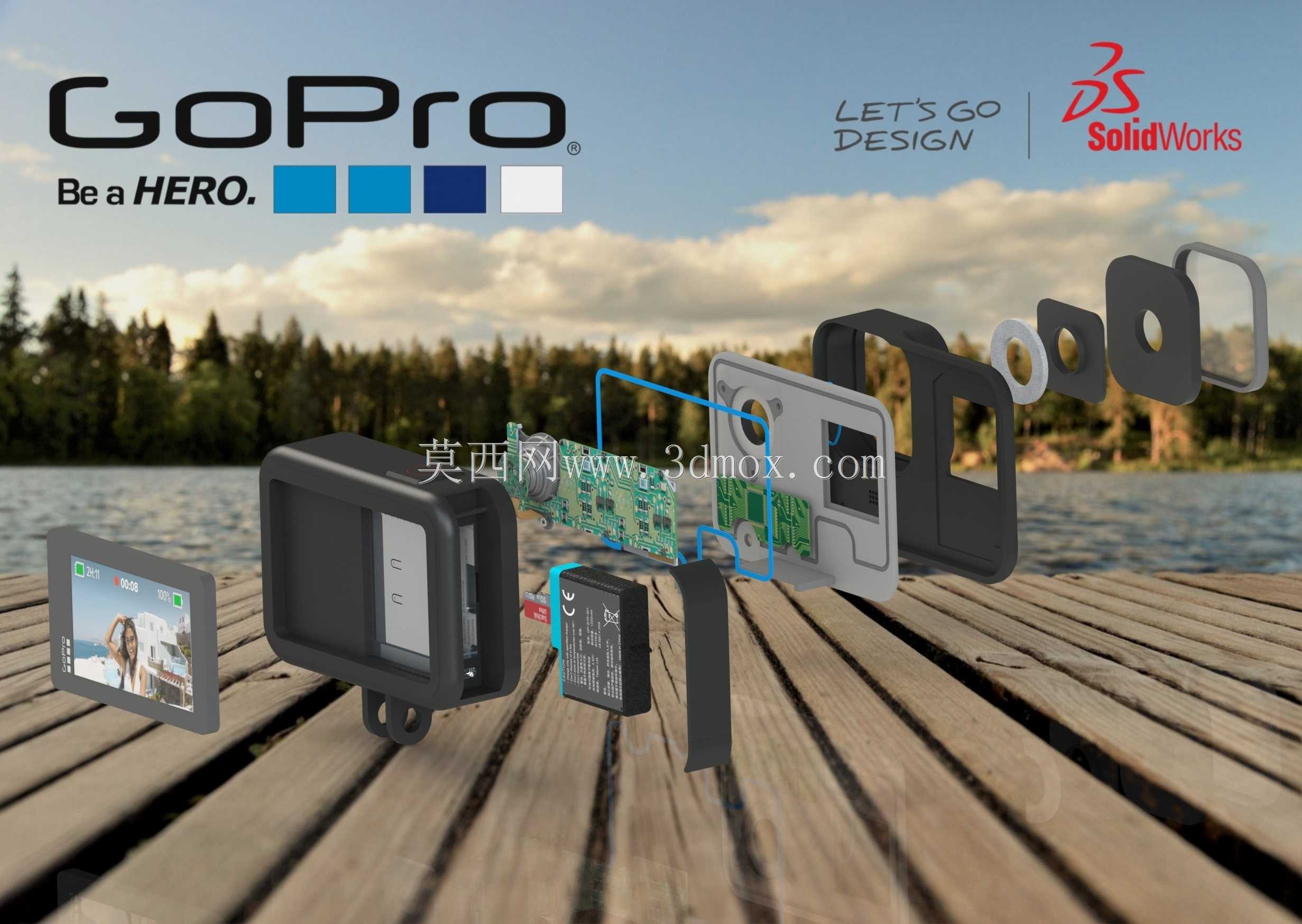

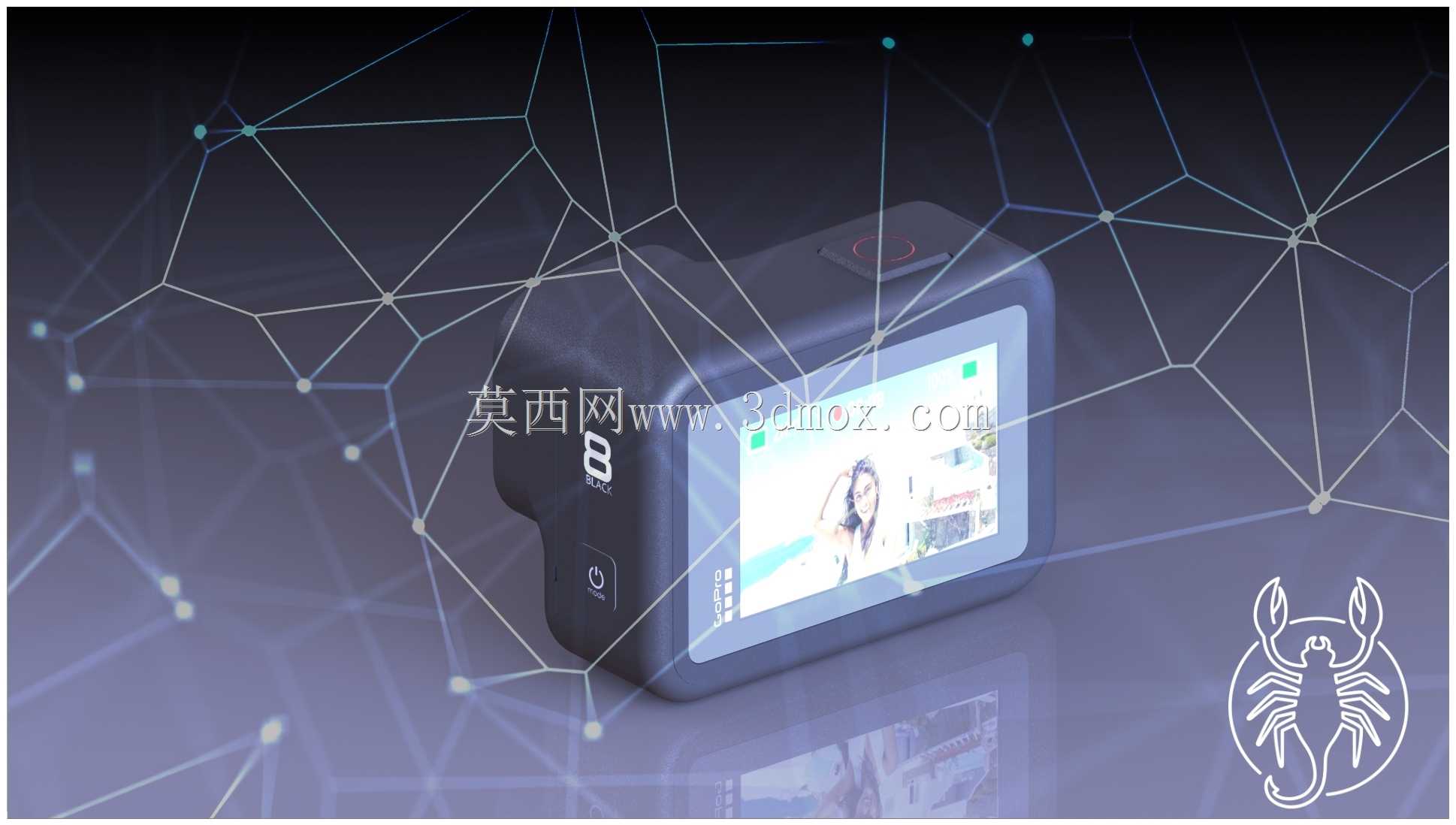

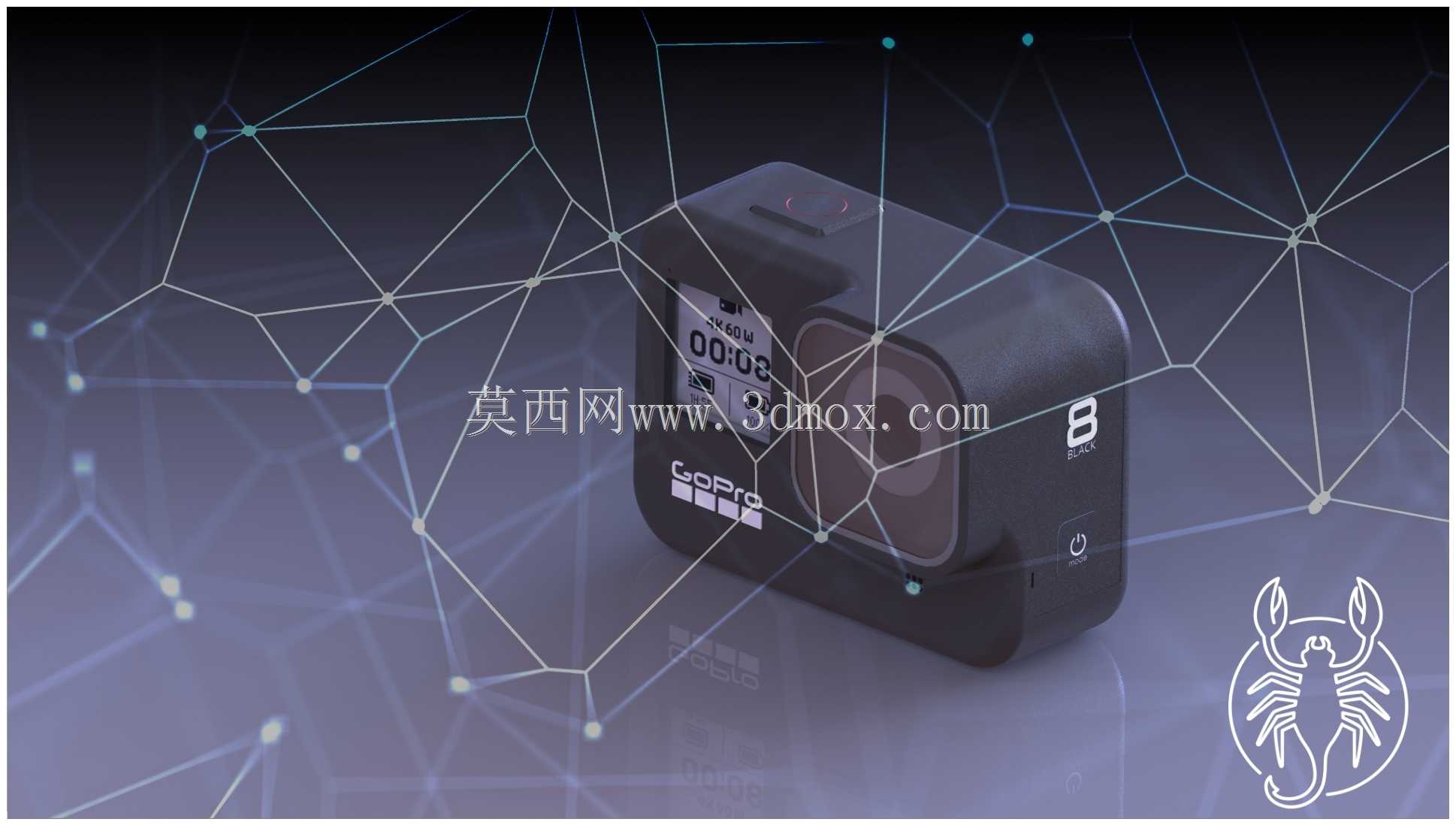

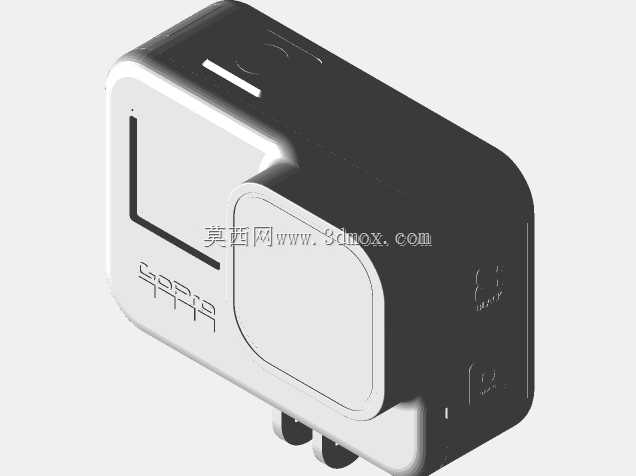

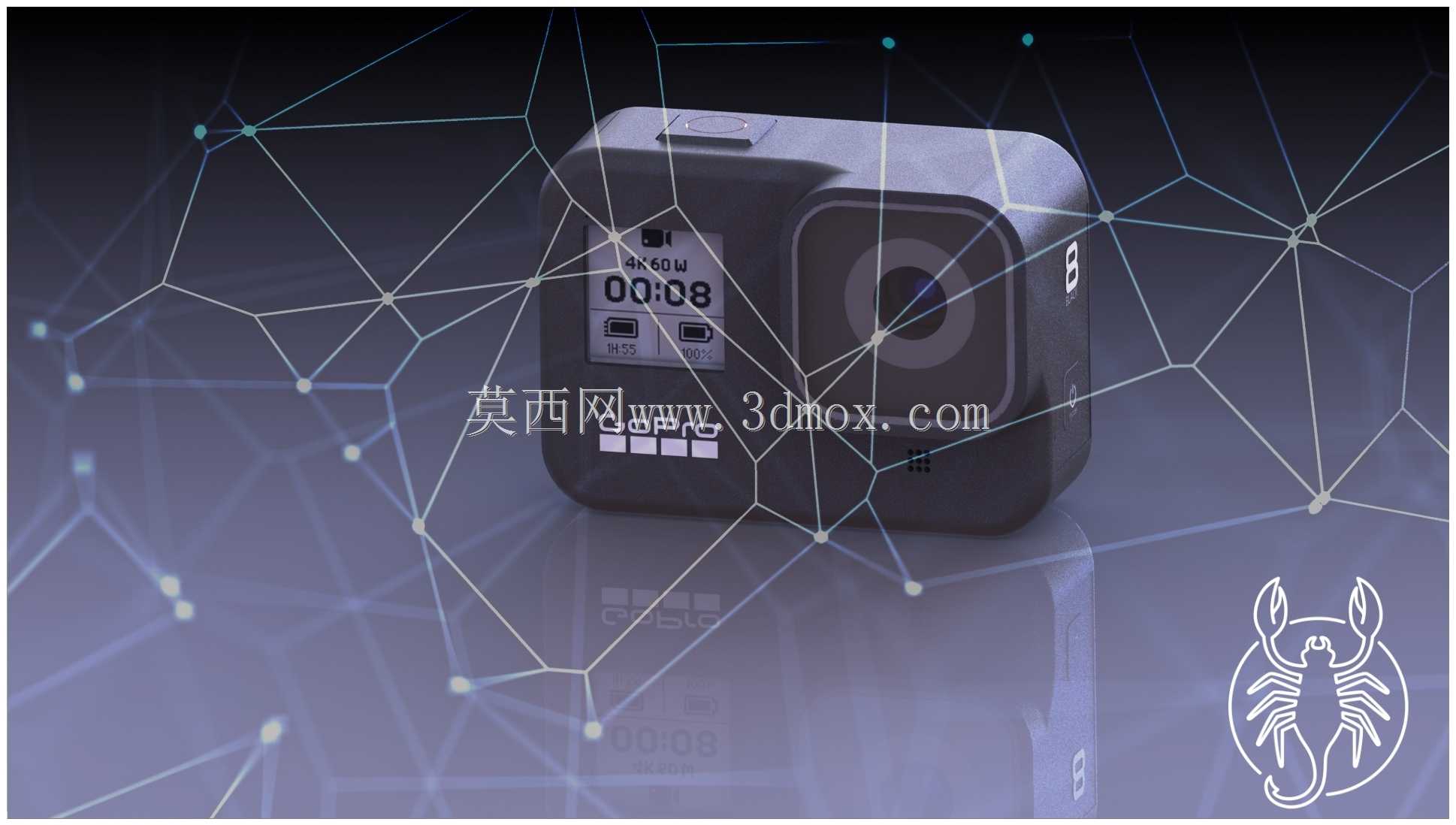

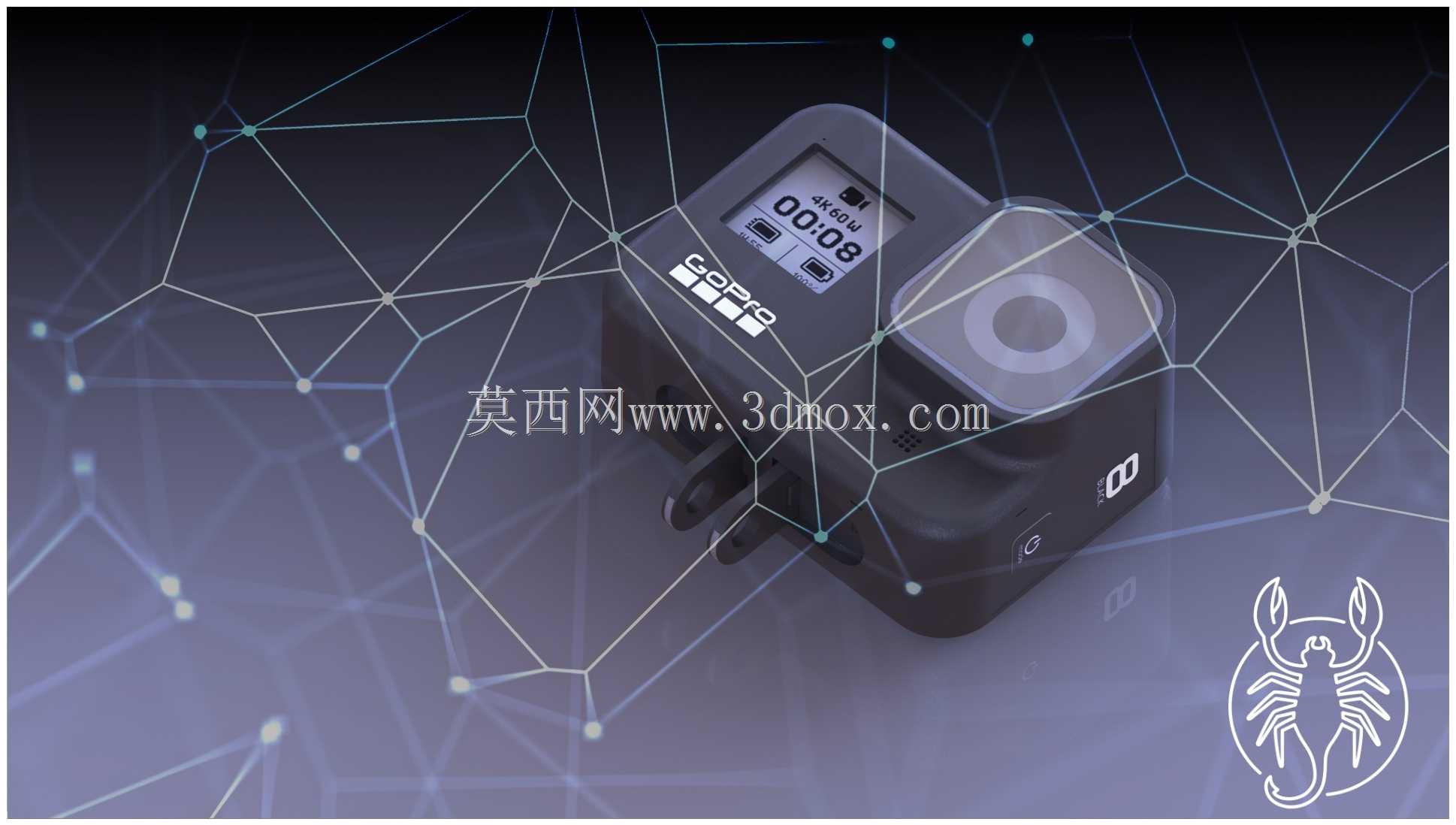

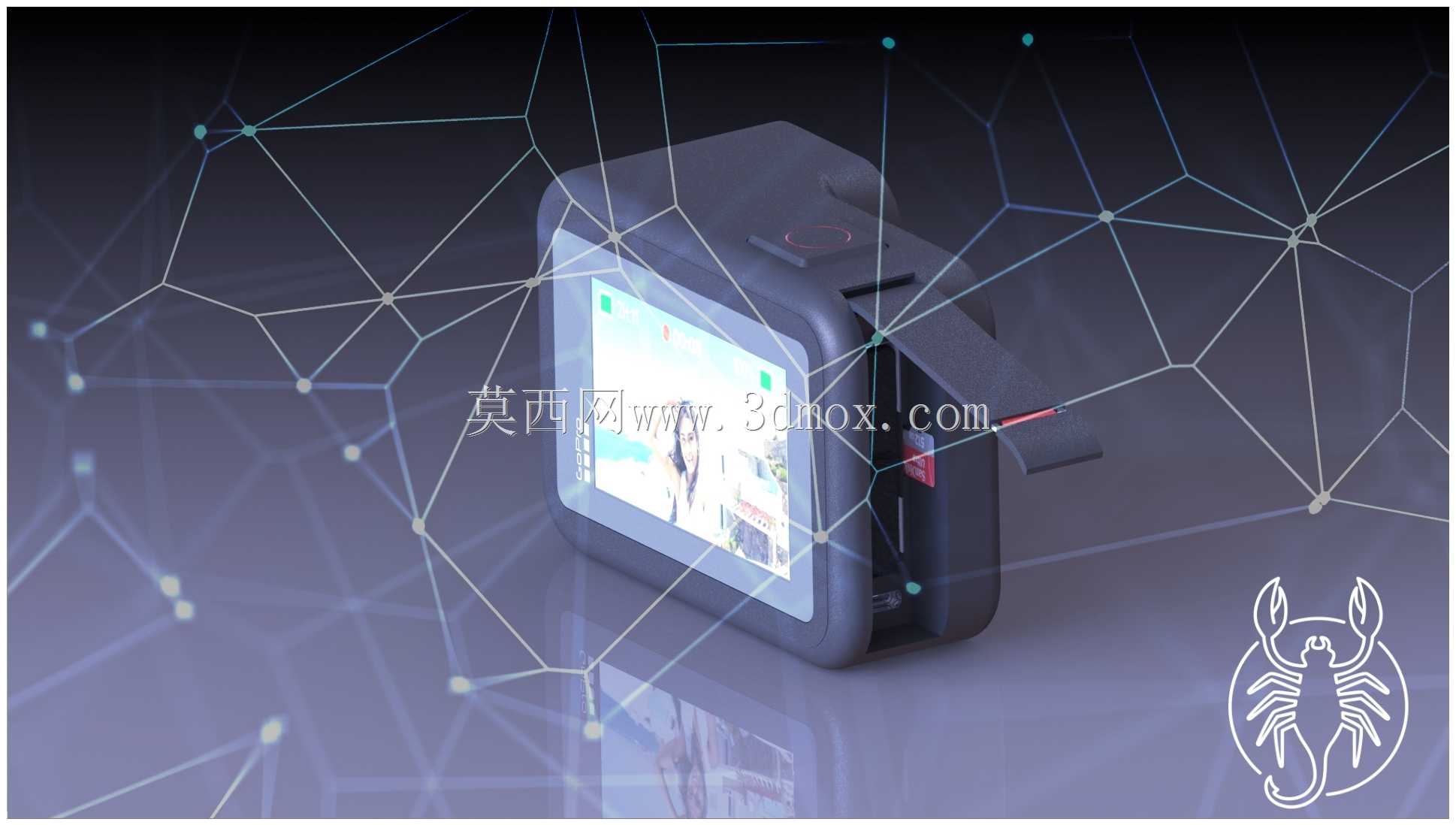

GoProHERO8黑色款运动相机结构拆解

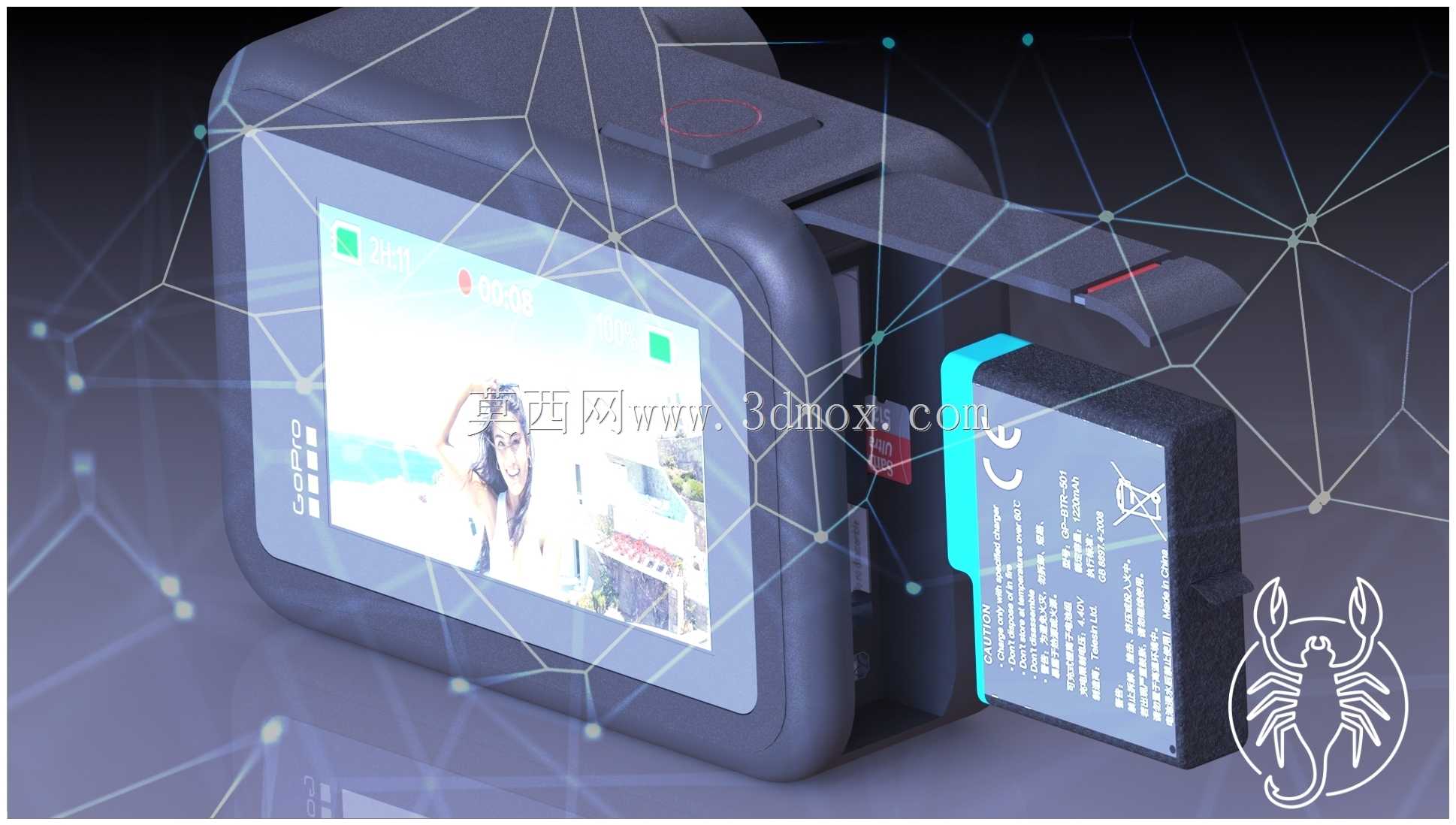

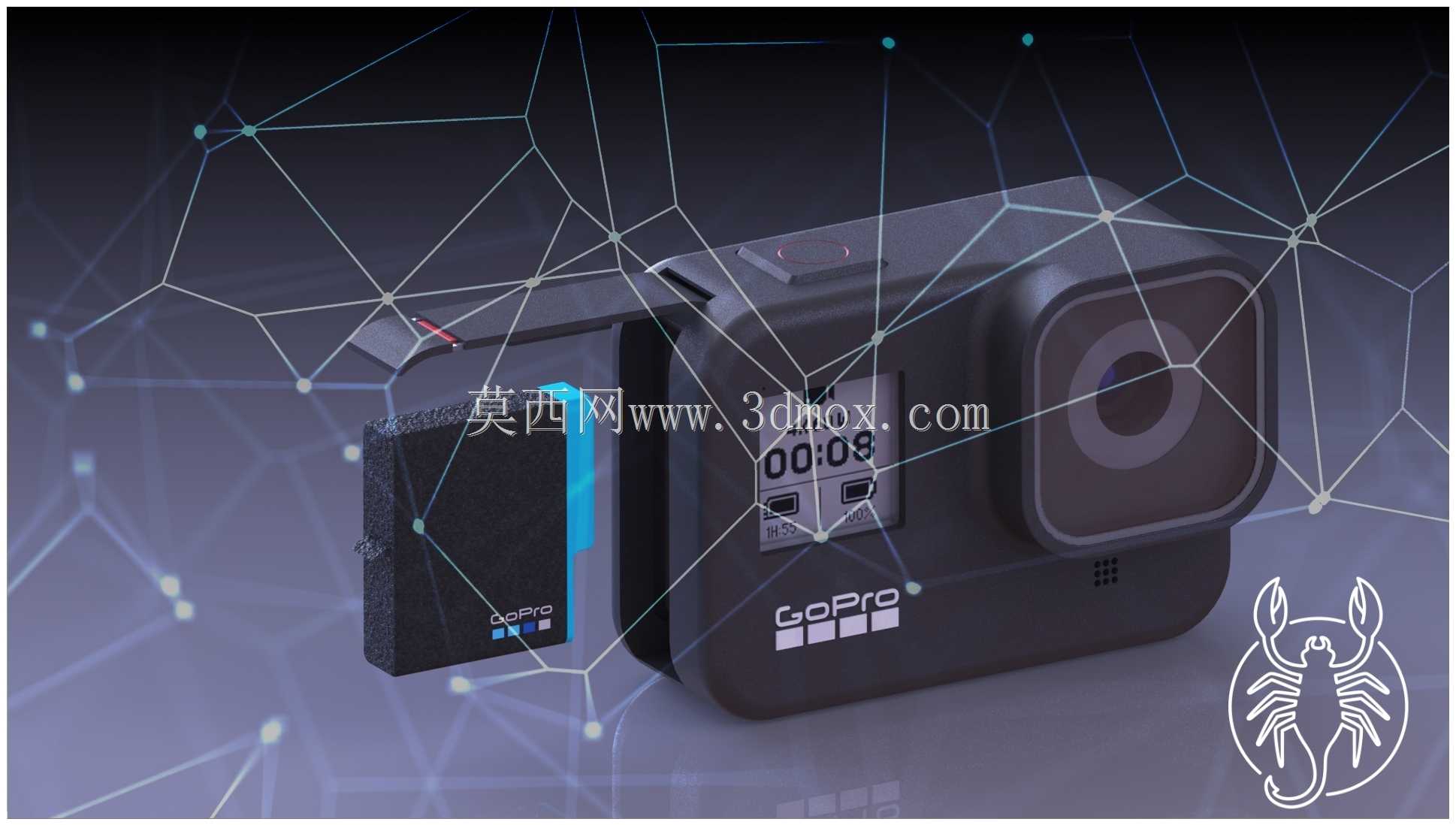

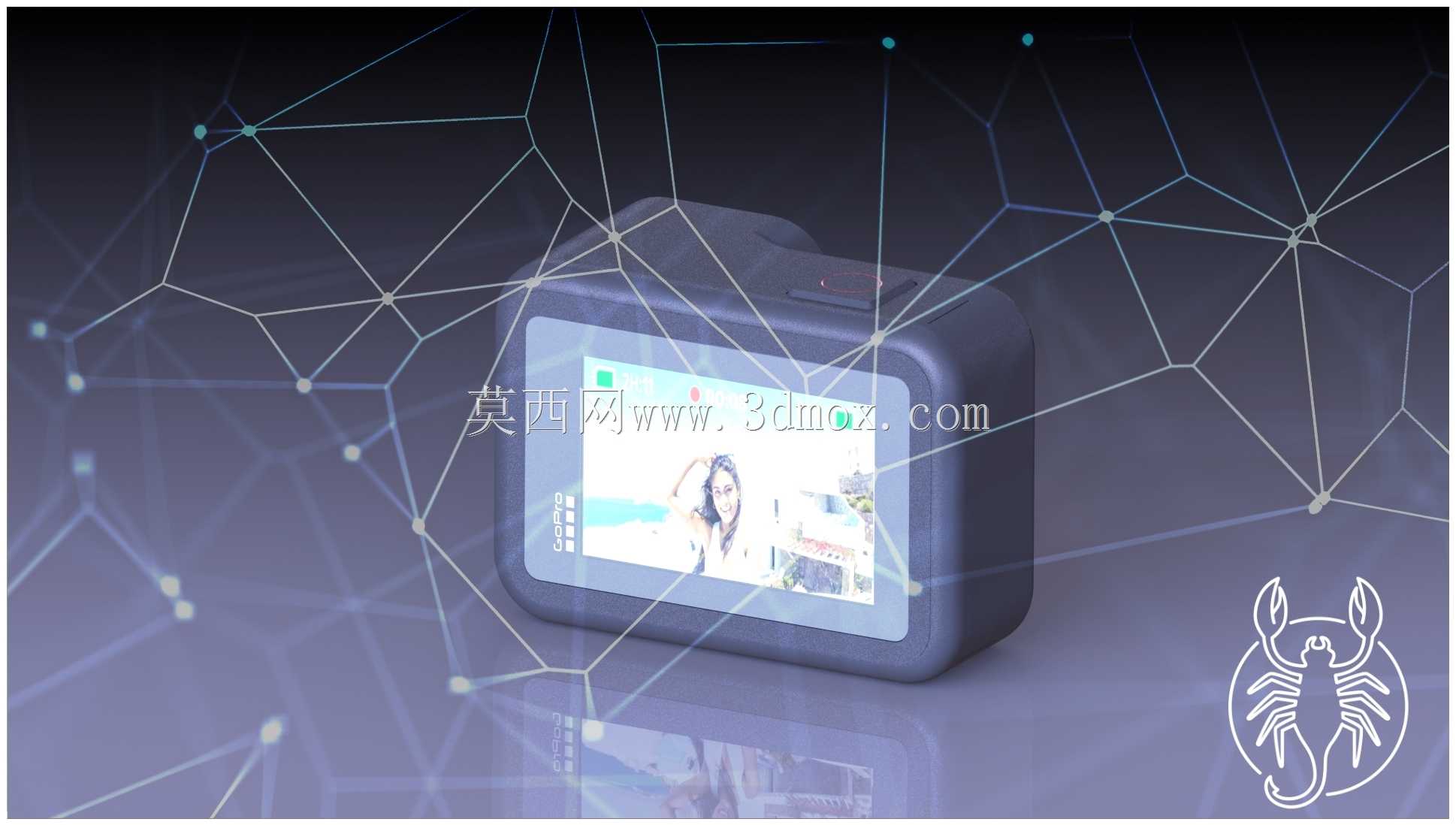

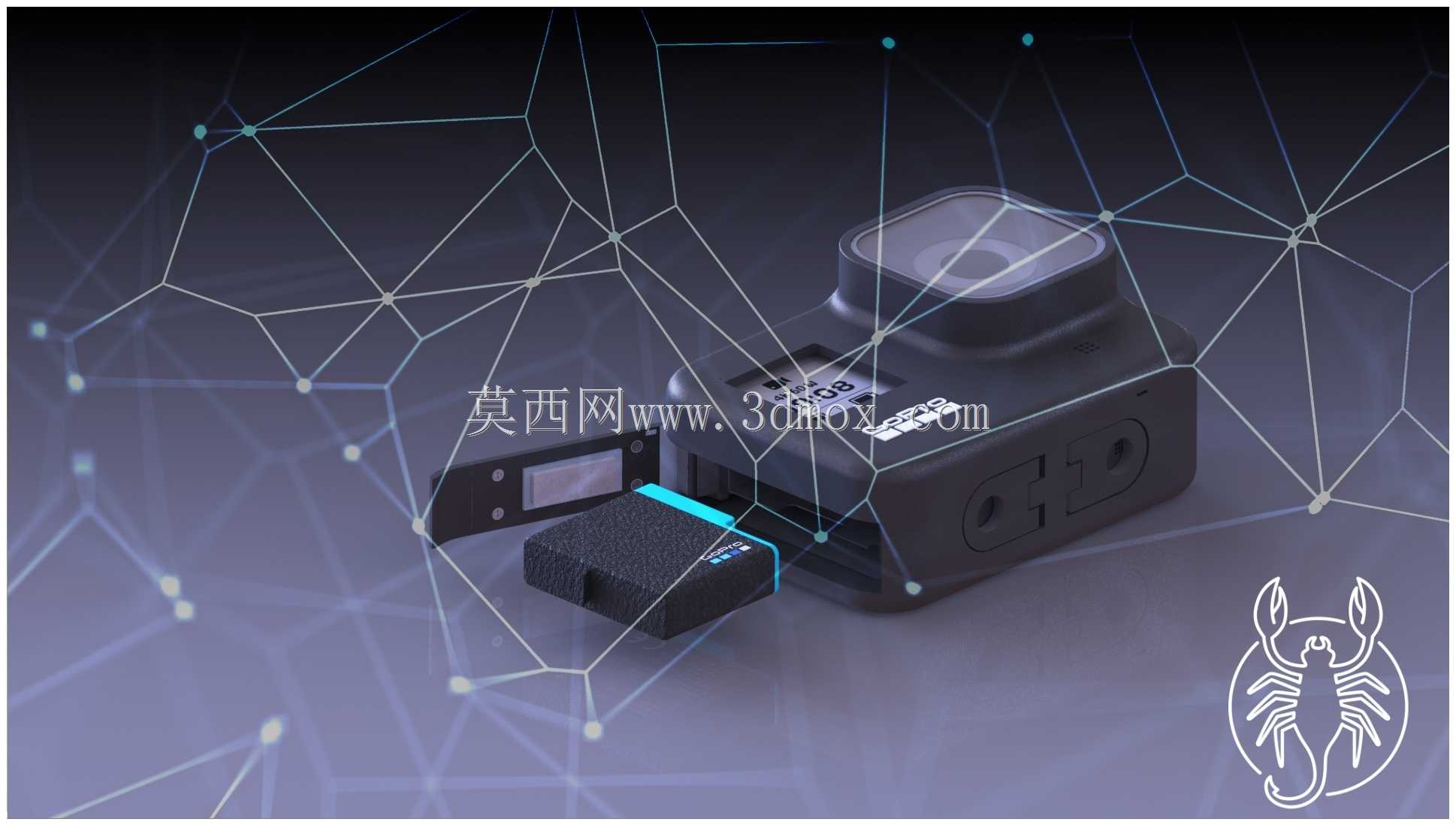

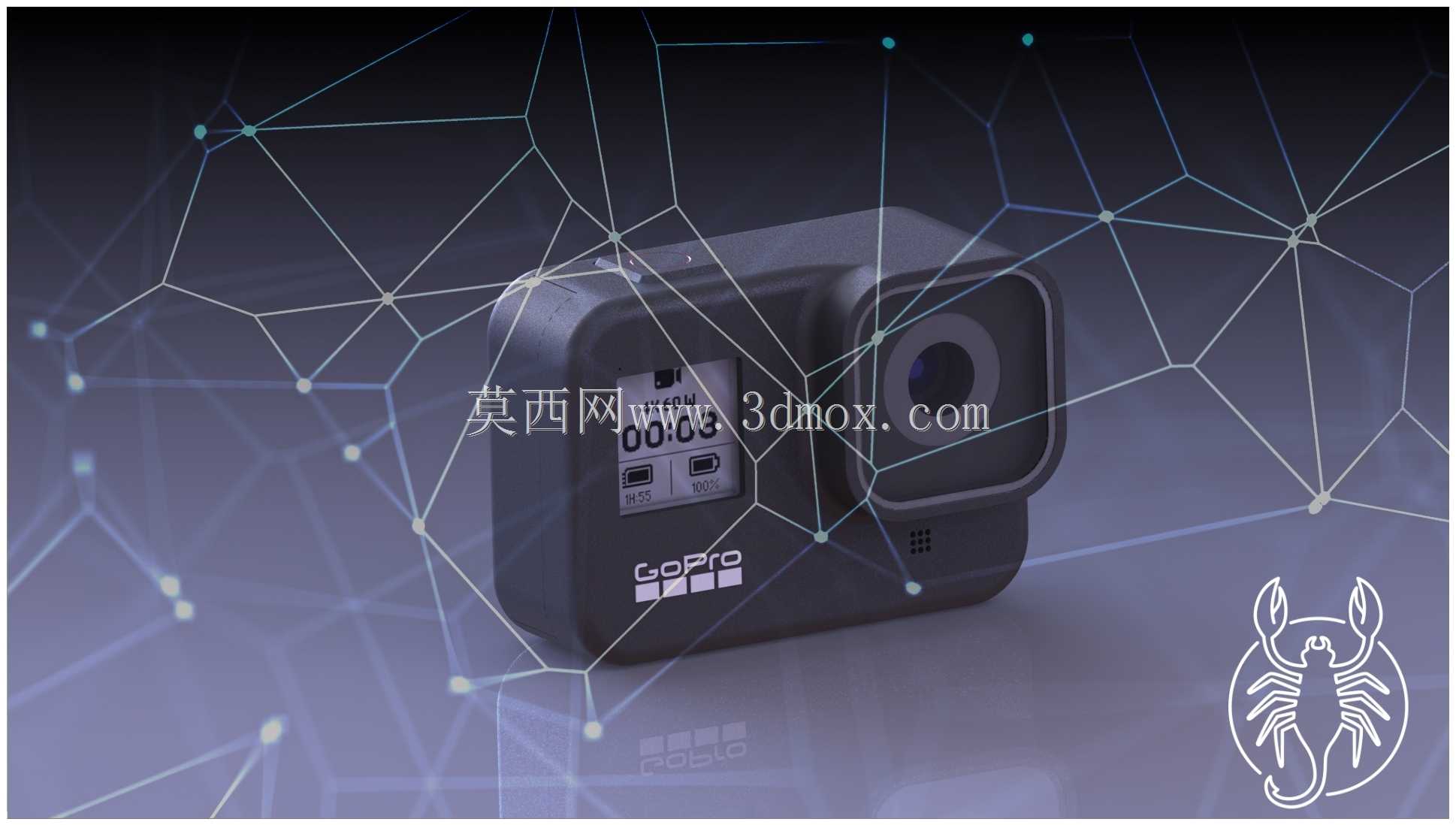

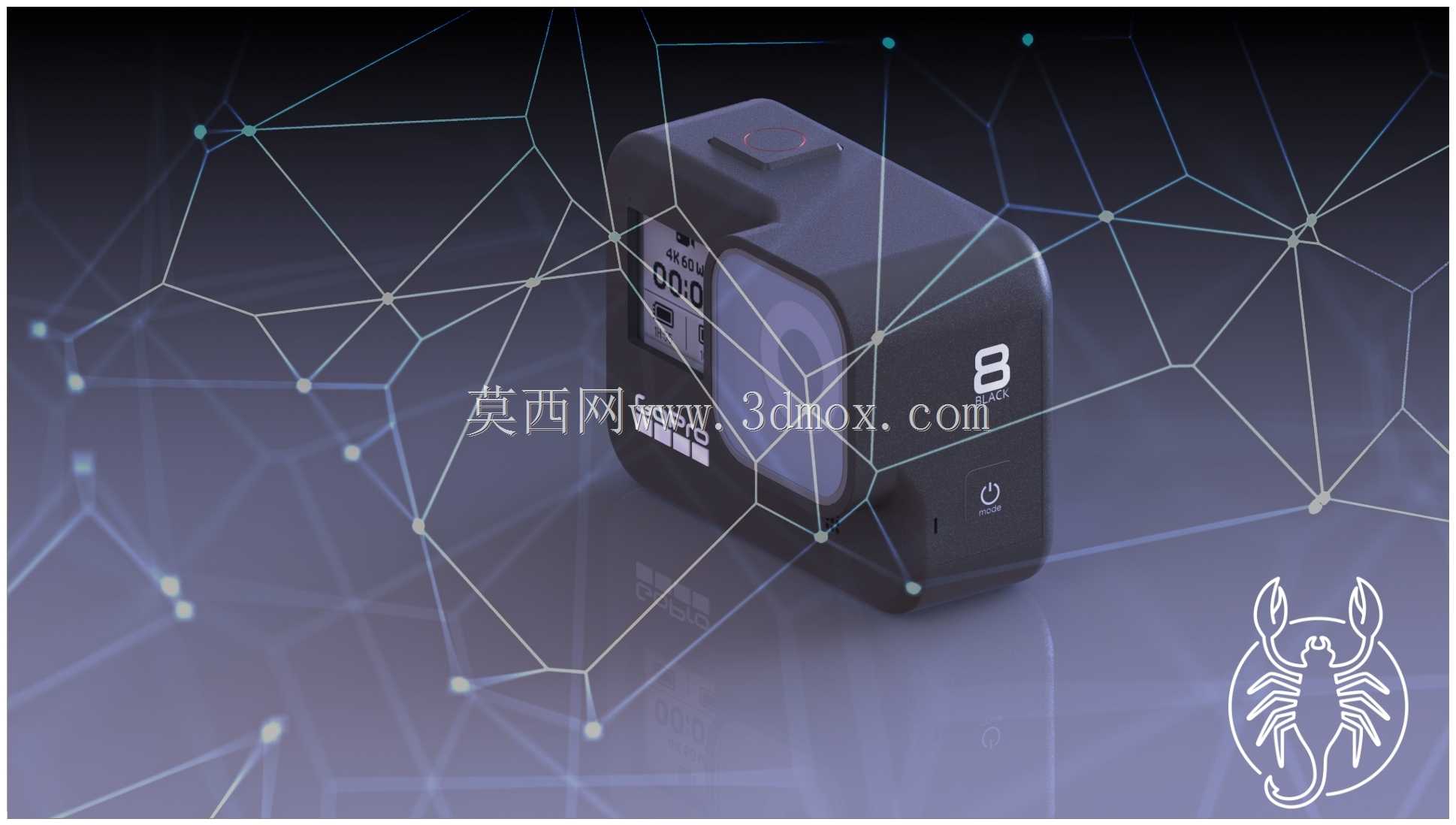

户外极限场景下运动相机的防护壳与机身的装配间隙一直是加工端的痛点，间隙过大容易在涉水、摔碰时出现壳体错位漏液，间隙过小又会导致按键按压卡滞、拆装困难，这套拆解模型刚好把这些矛盾点全部具象呈现。前壳的透明视窗边缘做了0.15mm的内凹止口，和机身前端的凸台刚好形成嵌套配合，不用额外打胶就能实现IPX8级的防水基础，止口的圆角半径控制在0.2mm，既不会因为锐角应力集中导致塑料壳体低温脆裂，也不会因为圆角过大挤占内部主板的排布空间。侧边的按键柱做了十字筋位减胶处理，直接和壳体一体注塑成型，没有额外装配硅胶按键的工序，筋位的厚度控制在0.8mm，按压力度刚好维持在6N左右，戴厚手套操作也不会出现误触或者按不动的情况。内部主板的固定柱做了0.3mm的让位沉台，螺丝锁附时不会因为柱体顶端的注塑披锋顶坏主板的印刷线路，沉台边缘的倒角刚好引导螺丝自动对中，新手装配也不会出现滑牙偏位。电池仓的卡扣做了斜度导向，插入电池时会自动挤压卡扣弹片到位，弹片的厚度经过反复调试，1.2mm的厚度既能保证5000次插拔后弹力不衰减，也不会因为弹力过大导致电池取出困难。后屏的缓冲泡棉槽预留了0.2mm的压缩余量，摔碰时泡棉可以充分吸收冲击力，不会出现屏幕碎裂的情况，槽位的边缘做了溢胶让位，粘贴泡棉时多余的胶不会溢出到屏幕可视区域。镜头保护圈的金属嵌件和塑料壳体采用注塑包胶工艺结合，嵌件表面滚花深度0.1mm，和塑料的结合力足够承受1.5米跌落的冲击力不会松脱，嵌件的内螺纹精度控制在6H，外接滤镜时不会出现卡滞或者滑牙的问题。机身内部的走线槽做了压线卡扣，线材装配后不会因为剧烈晃动磨破绝缘层，卡扣的开口做了导向斜角，装配时不用额外工具就能把线材压入槽位，大幅提升装配效率。
