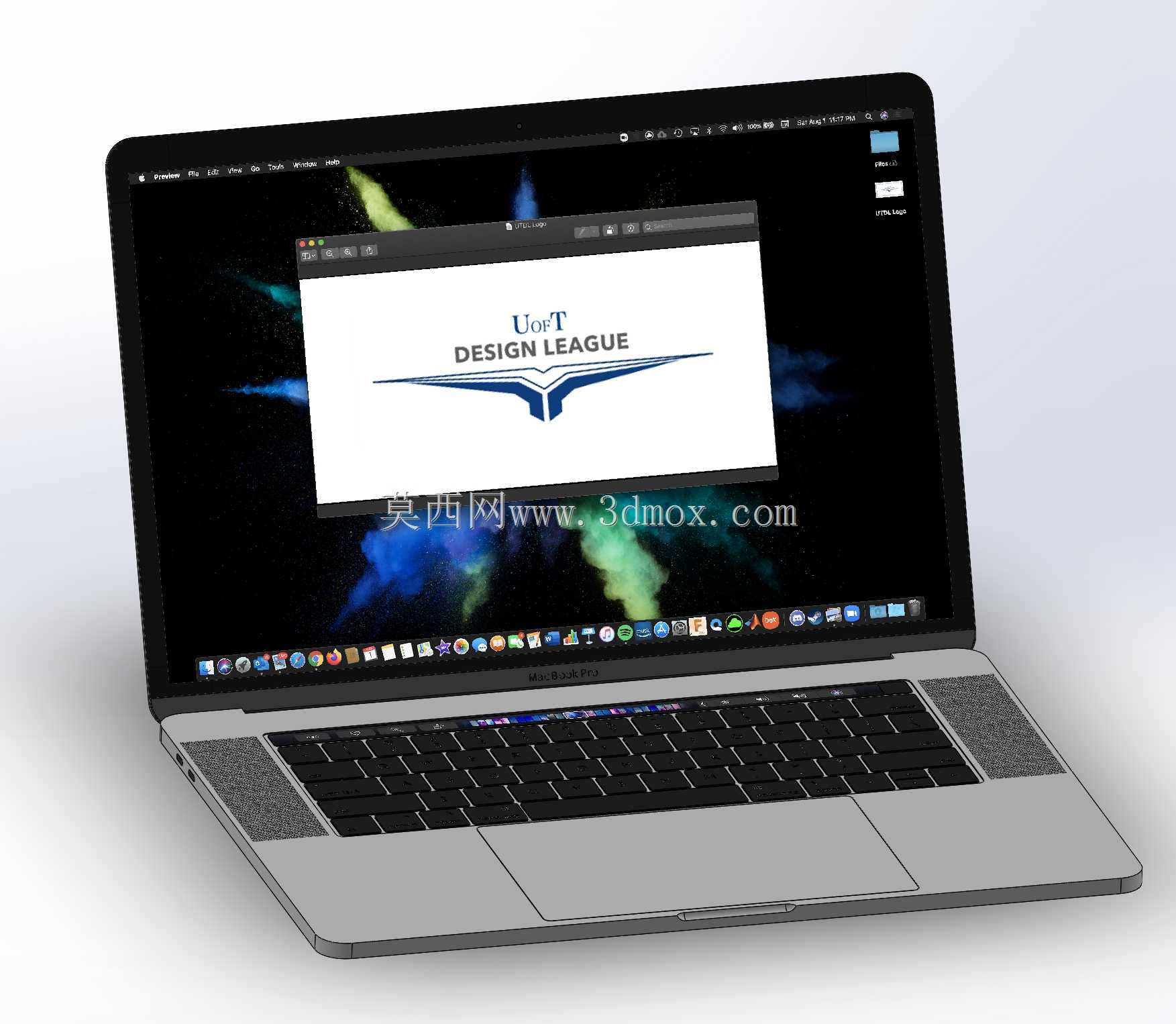

2019款15英寸视网膜屏笔记本精细建模

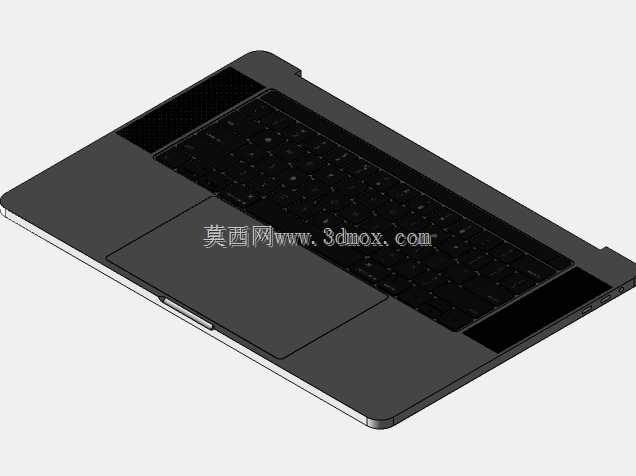

消费电子类精密产品的建模，最容易踩的坑是忽略量产环节的公差累积问题，尤其是铝合金一体成型机身的笔记本，曲面过渡的公差控制直接决定后续装配的良率。这款15英寸视网膜屏笔记本的建模，完全贴合实际加工的精度要求，机身C面的边缘倒角没有做理想化的锐边处理，而是还原了量产时CNC加工后喷砂阳极的工艺余量，0.15mm的圆角过渡既符合真实产品的触感，也避免了建模时出现曲面破面的问题。键盘区域的每一个键帽间隙都严格控制在0.2mm，和真实笔记本的按键行程预留空间完全匹配，键帽表面的微弧曲面不是简单的扫掠成型，而是参考了实际注塑模具的分型面位置做了偏移处理，避免后续如果要做模具拆分时出现倒扣无法脱模的问题。触控板的边缘缝隙做了均匀的0.1mm等宽处理，和机身C面的配合面没有出现高低差，建模时特意在触控板下方预留了压力感应元件的装配空间，没有为了外观简洁把内部结构做死。屏幕转轴部分的阻尼结构做了简化但保留了核心的装配限位，转轴和机身连接的位置做了0.3mm的装配公差带，模拟真实金属件冲压后的形变余量，不会出现建模里严丝合缝实际装配时干涉的问题。屏幕B面的玻璃覆盖层和金属边框的配合做了0.1mm的溢胶槽预留，还原了真实生产中点胶工艺的结构需求，屏幕显示区域的黑边宽度做了等宽控制，没有出现透视变形导致的边缘宽窄不一。机身D面的四个脚垫位置做了沉孔设计，深度刚好匹配橡胶脚垫的压缩量，脚垫的橡胶材质做了轻微的形变模拟，放置在平面上时不会出现悬空的问题。机身两侧的接口开孔边缘做了轻微的倒角，避免加工时出现毛刺的结构缺陷，开孔的内部空间预留了接口元件的插拔行程，不会出现插头插不到位的情况。整个建模的曲面连续性全部达到G2级别，金属机身的反光过渡自然，没有出现曲面拼接的棱线，键盘区域的字符凹陷深度做了0.05mm的处理，还原了激光雕刻的真实效果，不会因为凹陷过深导致渲染时出现死黑的区域。这类消费电子的建模，核心不是外观像不像，而是每一处结构细节都能对应到实际生产的工艺要求，哪怕是看不到的内部配合面，也做了符合量产逻辑的公差预留，不管是用来做结构验证还是工艺实训，都能直接对接实际生产环节的需求，不会出现建模和实际加工脱节的问题。
