口罩耳带伺服焊接专用设备结构设计

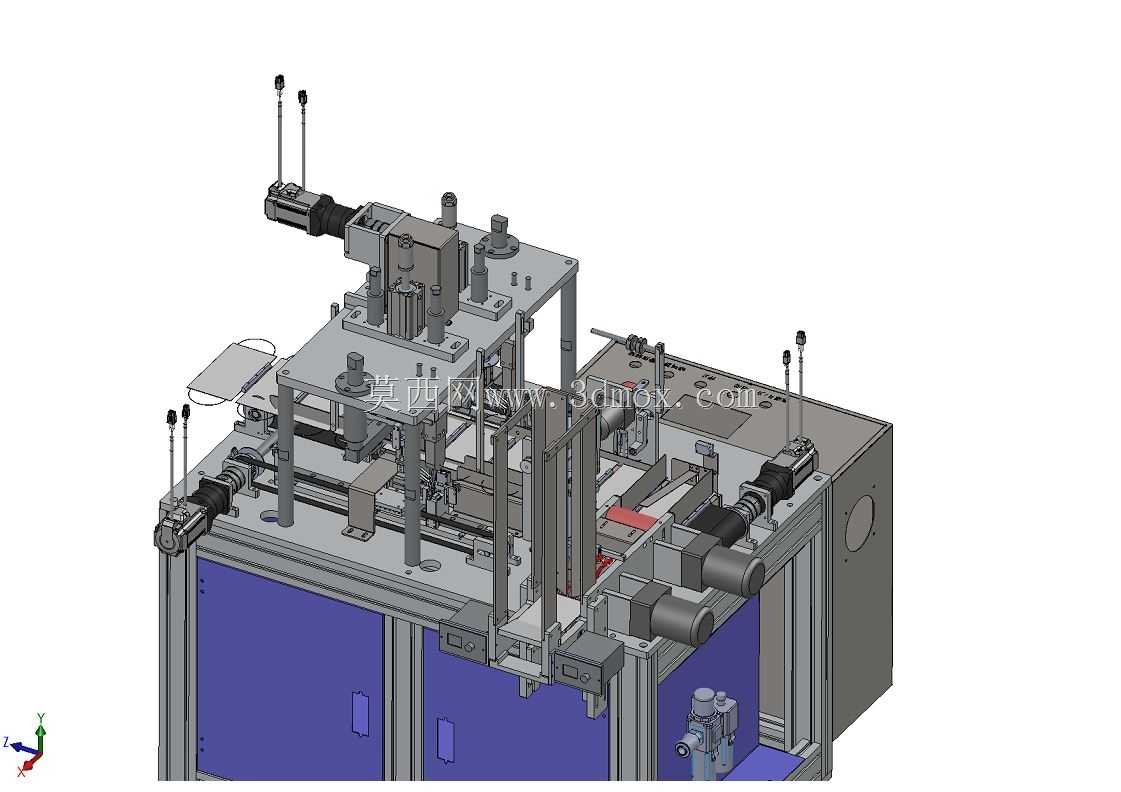

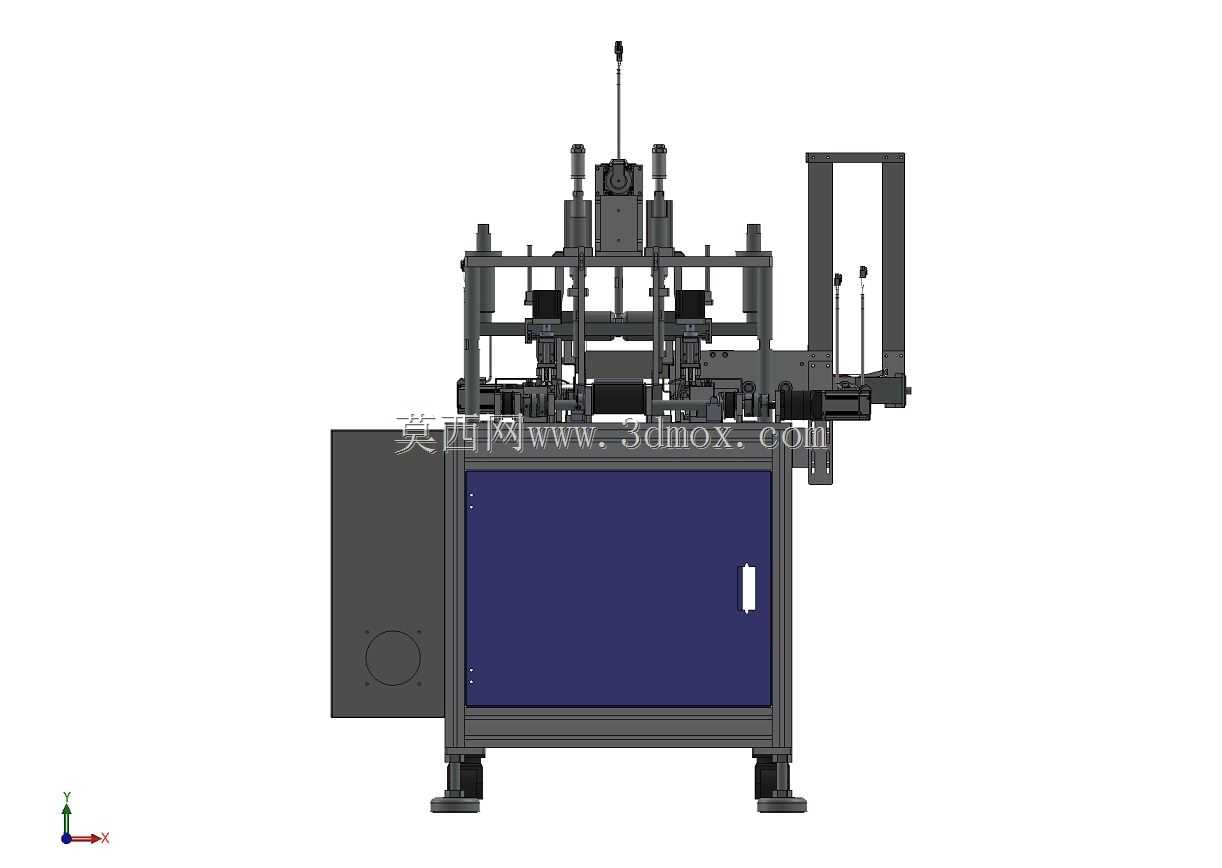

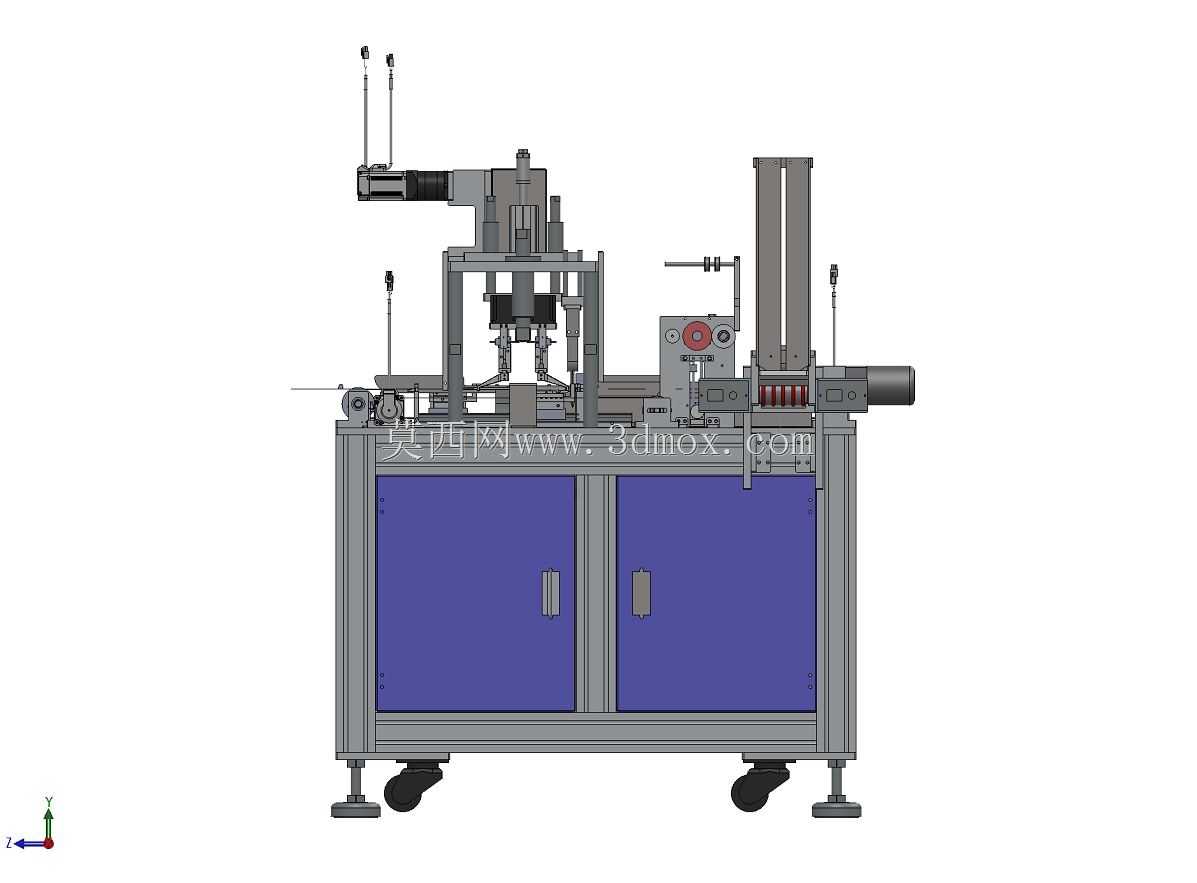

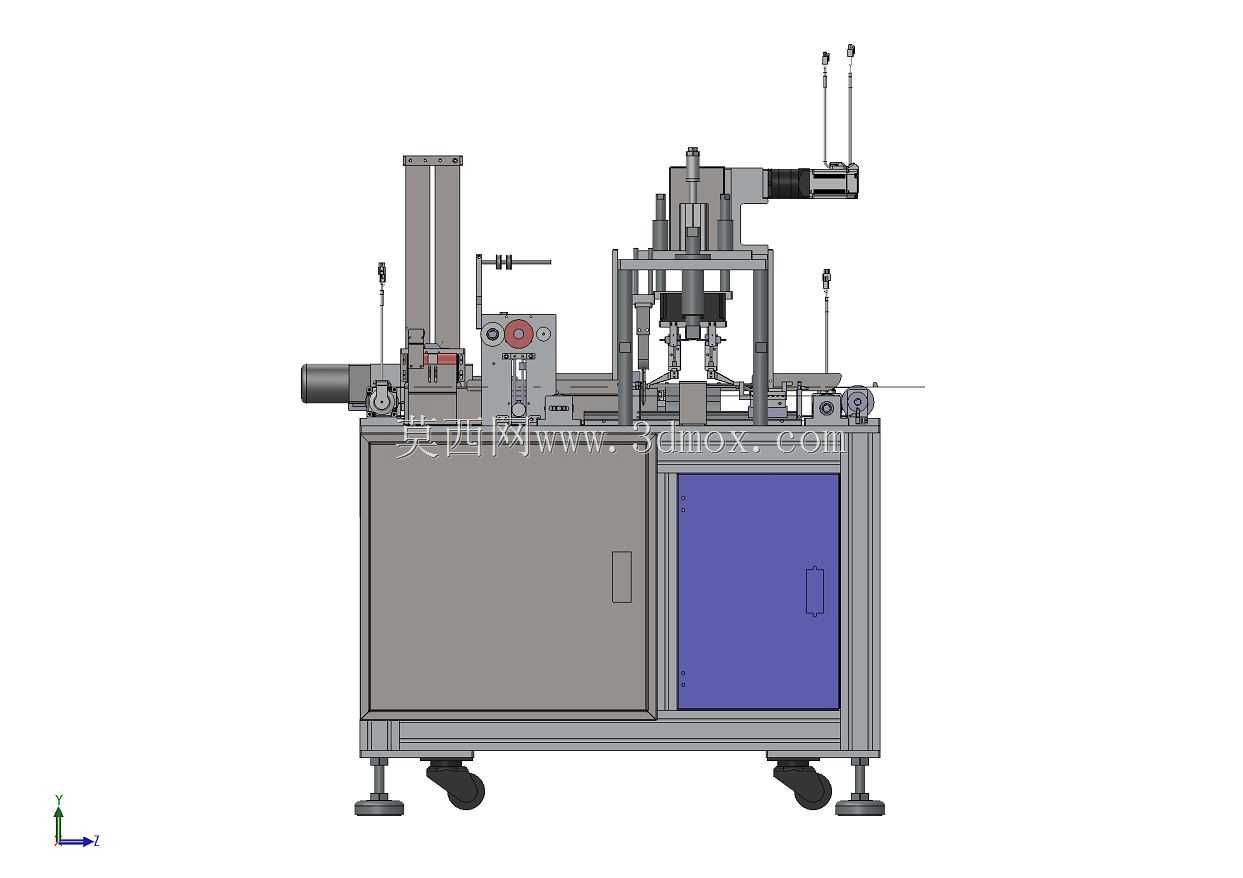

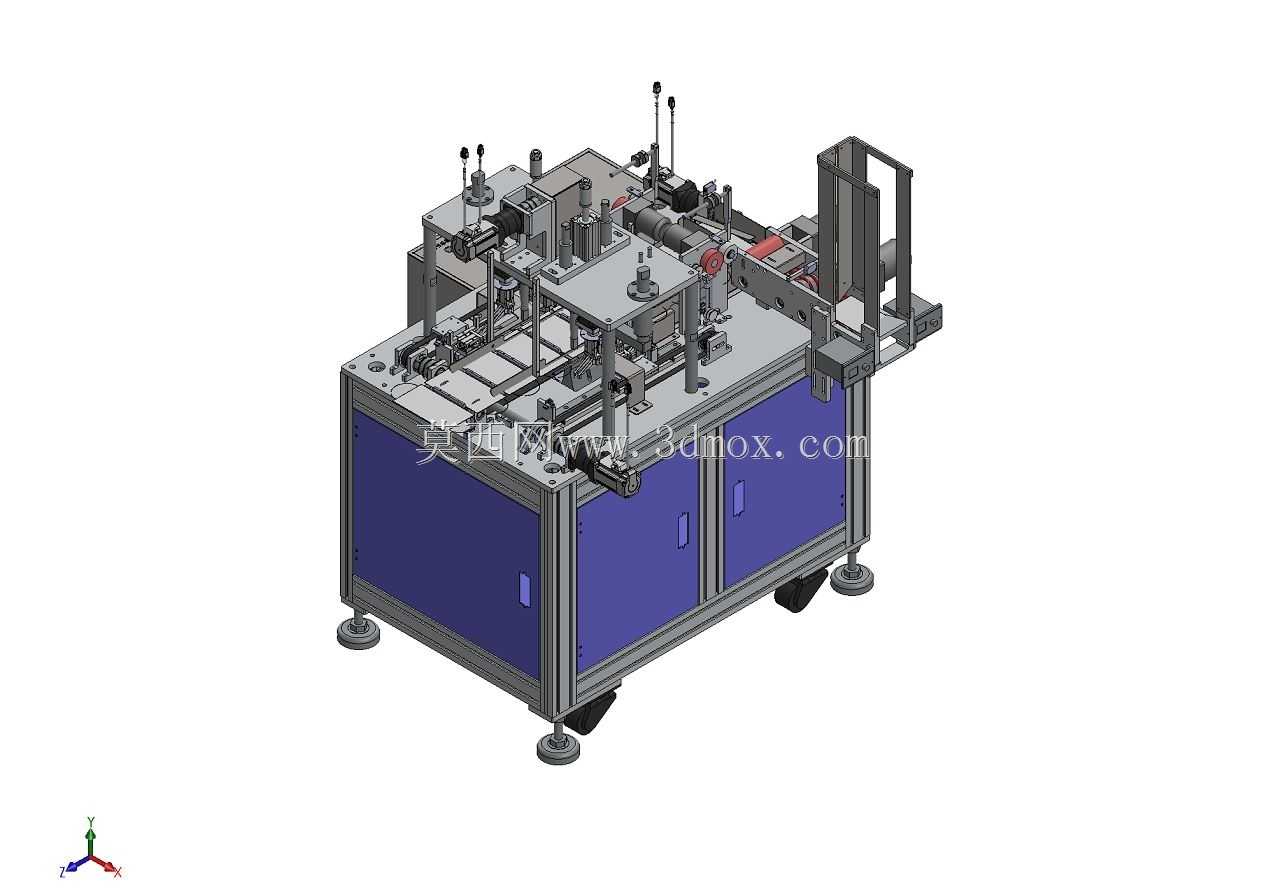

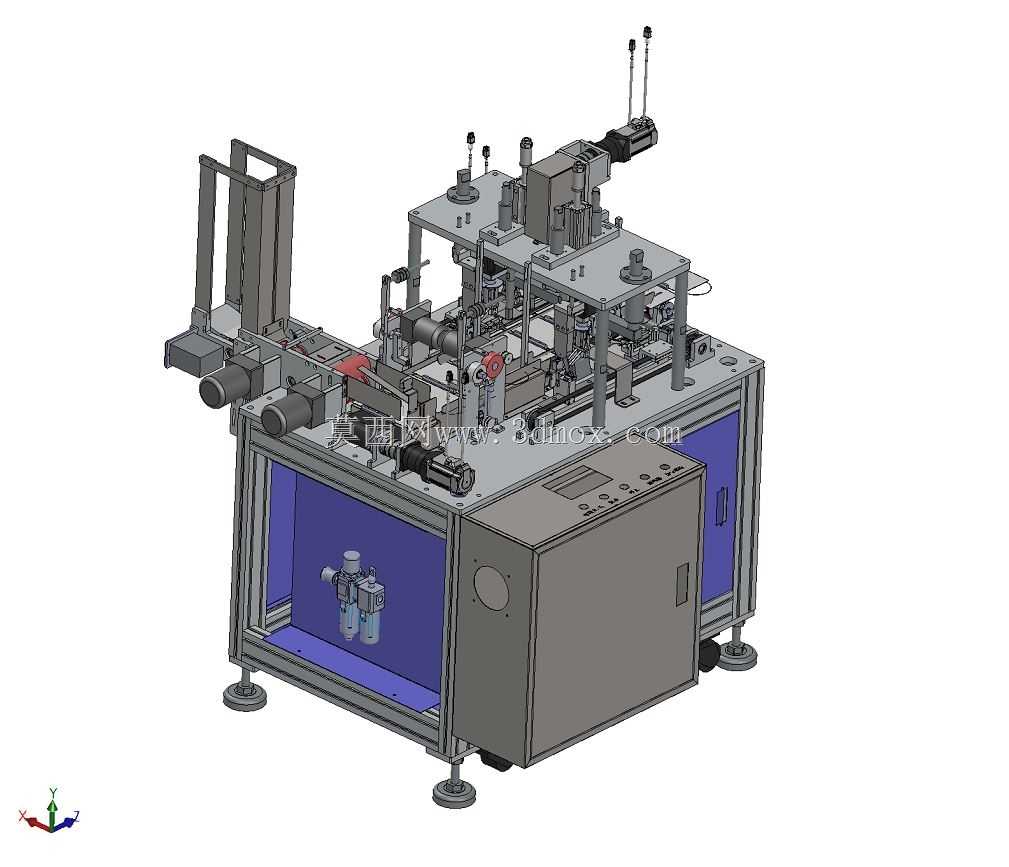

耳带焊接工位长期是口罩产线的卡壳点，传统气缸驱动的送料、压合结构在高速运行时，常出现耳带送料长度偏差、焊点位置偏移的问题，换产不同尺寸口罩时，夹具调整耗时久，还容易因为硬接触冲击造成无纺布表层压痕，影响成品外观合格率。这套伺服驱动的耳带装配设备，在结构设计阶段就针对这些现场痛点做了针对性优化。底部机架采用铝型材拼接框架搭配钣金柜门，既保证整体刚性，又预留了电气元件的安装散热空间，底部的可调脚杯和万向轮组合，方便产线布局调整时快速移位，调平后脚杯承重抵消运行振动，避免伺服定位精度受地面平整度影响。上部的工位布局打破了传统直线排布逻辑，将耳带送料、剪切、焊接、转位几个模块围绕中心回转工位做环形布置，减少工件移送的空行程距离，每个动作单元的驱动端都采用伺服电机搭配精密导轨，送料辊的压紧力做了可调式设计，针对不同厚度的耳带弹力带，可以微调压合间隙，避免送料打滑造成的长度误差。焊接压头的导向结构做了浮动式设计，压合接触瞬间有微小的缓冲行程，不会因为刚性冲击压伤口罩本体的无纺布层，焊点位置的定位块做了快换式结构，更换不同规格的口罩定位工装只需要松开两个锁紧旋钮，不需要重新校准整个工位的坐标，大幅缩短换产调试时间。气路管线和伺服线缆全部走拖链内置排布，避免长期往复运动造成线缆磨损，每个动作单元的限位传感器都做了冗余设计，防止单个传感器故障造成设备撞机。回转工作台的分度精度经过公差匹配，每个工位的停留位置误差控制在0.02毫米以内，保证焊接点位的一致性，连续高速运行时不会出现累积偏差。设备侧面的料仓结构做了斜向导向设计，口罩片堆叠后靠重力自动滑落到上料工位，不需要额外的推送机构，减少故障点的同时降低了制造成本。
