PCB板料库自动上下料输送设备

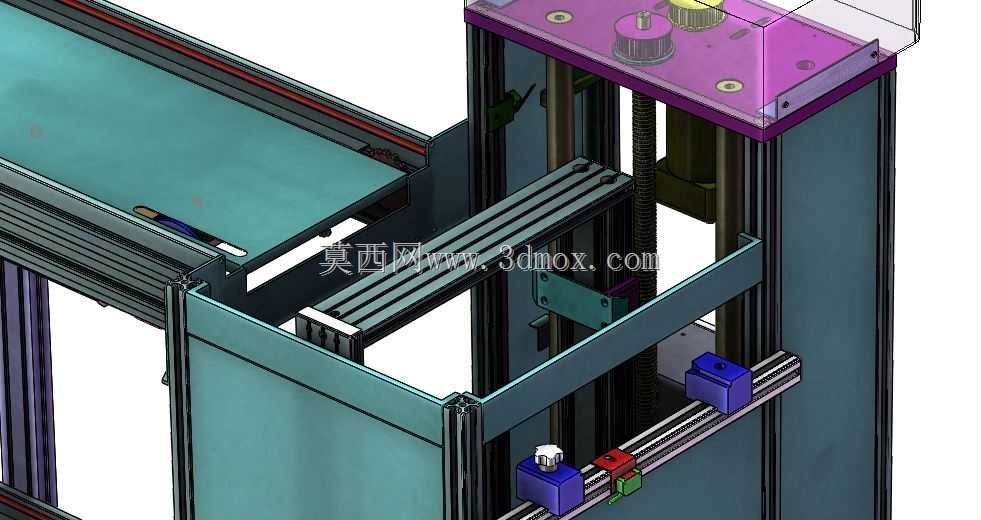

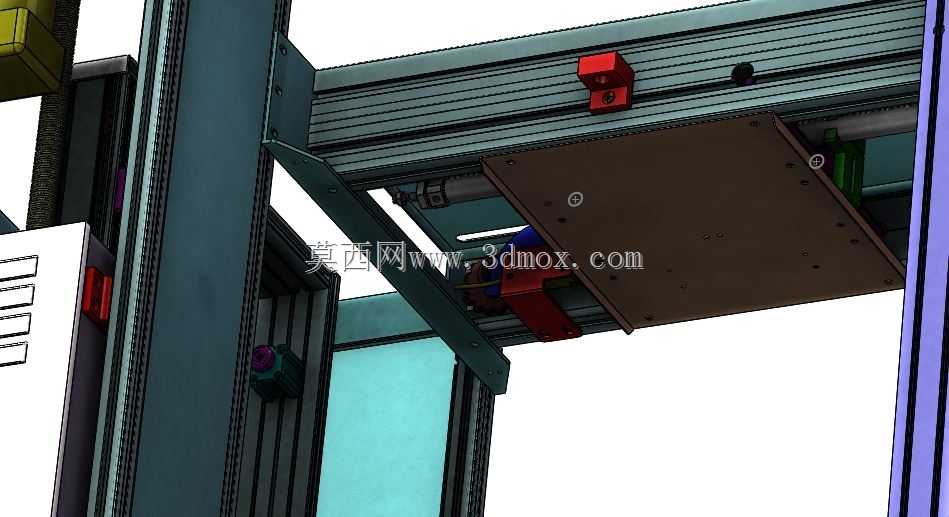

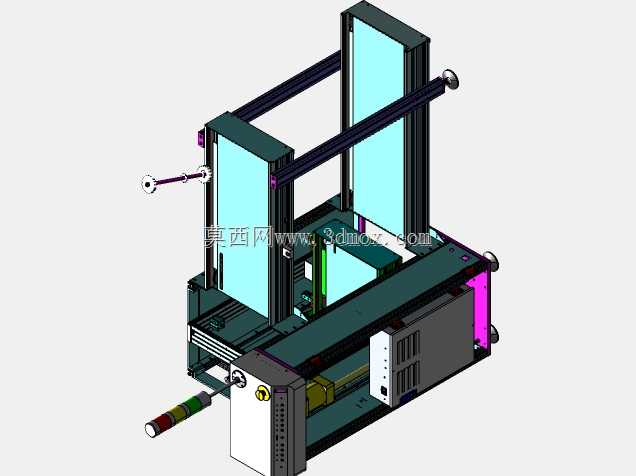

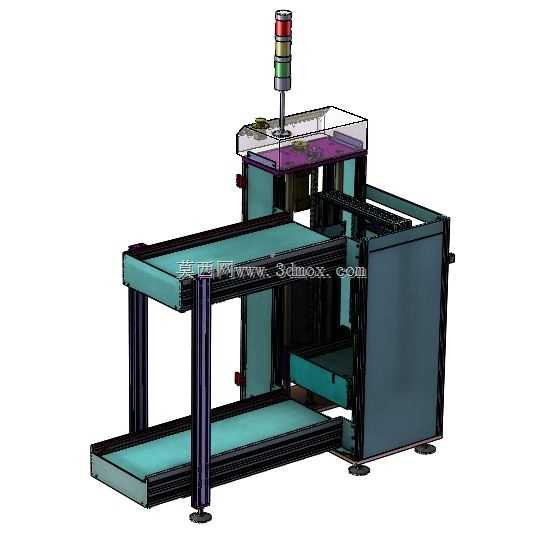

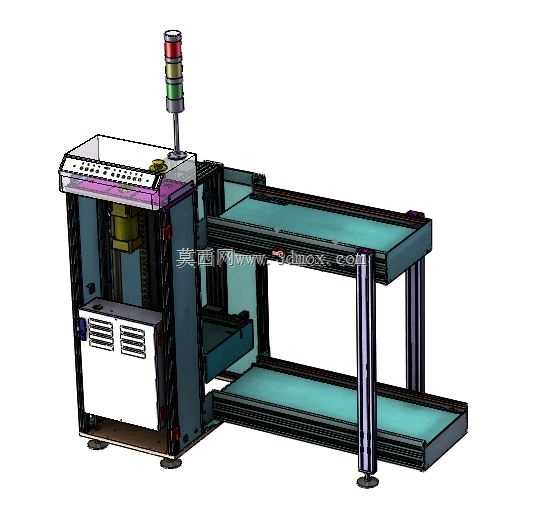

电子制造产线里PCB板料的上下料环节，最容易出现的问题是板件边缘磕碰掉件、料仓对位偏差导致卡板，还有人工换料时的静电损伤风险，这套料库加载设备的结构设计，刚好围绕这些现场痛点做了针对性的装配逻辑优化。下层进料输送线的托板边缘做了1.2mm的圆弧倒角，不是常规的直角切边，装配时特意将导向条的安装公差控制在±0.05mm以内，既不会因为间隙过大让PCB板在输送时偏移，也不会因为间隙过小刮蹭板边的阻焊层，线体的支撑脚采用可调节的防滑脚垫，适配车间地面不平整的工况，避免输送过程中出现板件滑动错位。上层出料线体和主机接驳的位置，做了浮动式的对接接头，没有采用硬连接结构，就算长期运行后机架出现轻微形变，也能通过接头的微小浮动抵消位置偏差，不会出现板件接驳时卡滞的情况。设备顶部的三色警示灯安装座特意做了加高处理，装配时将灯体的接线从机架内部的铝型材空腔走线，没有外露的线缆，既避免车间里的灰尘、助焊剂喷雾腐蚀线缆外皮，也不会因为人员走动剐蹭到线缆导致信号故障。主机侧的操作面板做了15度的仰角倾斜，不是垂直安装，操作人员站在设备前调整参数时不用刻意低头，面板下方的散热格栅开在柜体下部，进风位置避开了车间上方飘落的焊锡烟尘，减少灰尘进入柜体内部附着在电气元件上的概率。料仓的升降导向柱采用镀铬光轴配合直线轴承，装配时预先给轴承填充了低温润滑脂，就算车间常年保持24度左右的恒温工况，润滑脂也不会出现流动性变差的问题，升降台的定位块做了快拆结构，更换不同尺寸的PCB板料时，不用拆卸整组机构，只需要更换对应规格的定位块就能完成适配，大幅缩短换型调试的时间。柜体门板的磁吸密封条做了整圈贴合处理，关门后能完全隔绝车间里的浮尘，门板上的观察窗采用透明亚克力板，不用开门就能直接观察内部升降机构的运行状态，日常巡检时不用反复开关柜门影响设备运行。两侧的线体护栏高度刚好和PCB板的厚度匹配，不会因为护栏过高挡住板件上的条码，方便后续工位的扫码枪直接读取信息，整套结构的装配逻辑完全围绕电子车间的实际工况设计，没有多余的冗余结构，每个连接位置的公差设定都对应了实际运行中可能出现的偏差问题。
