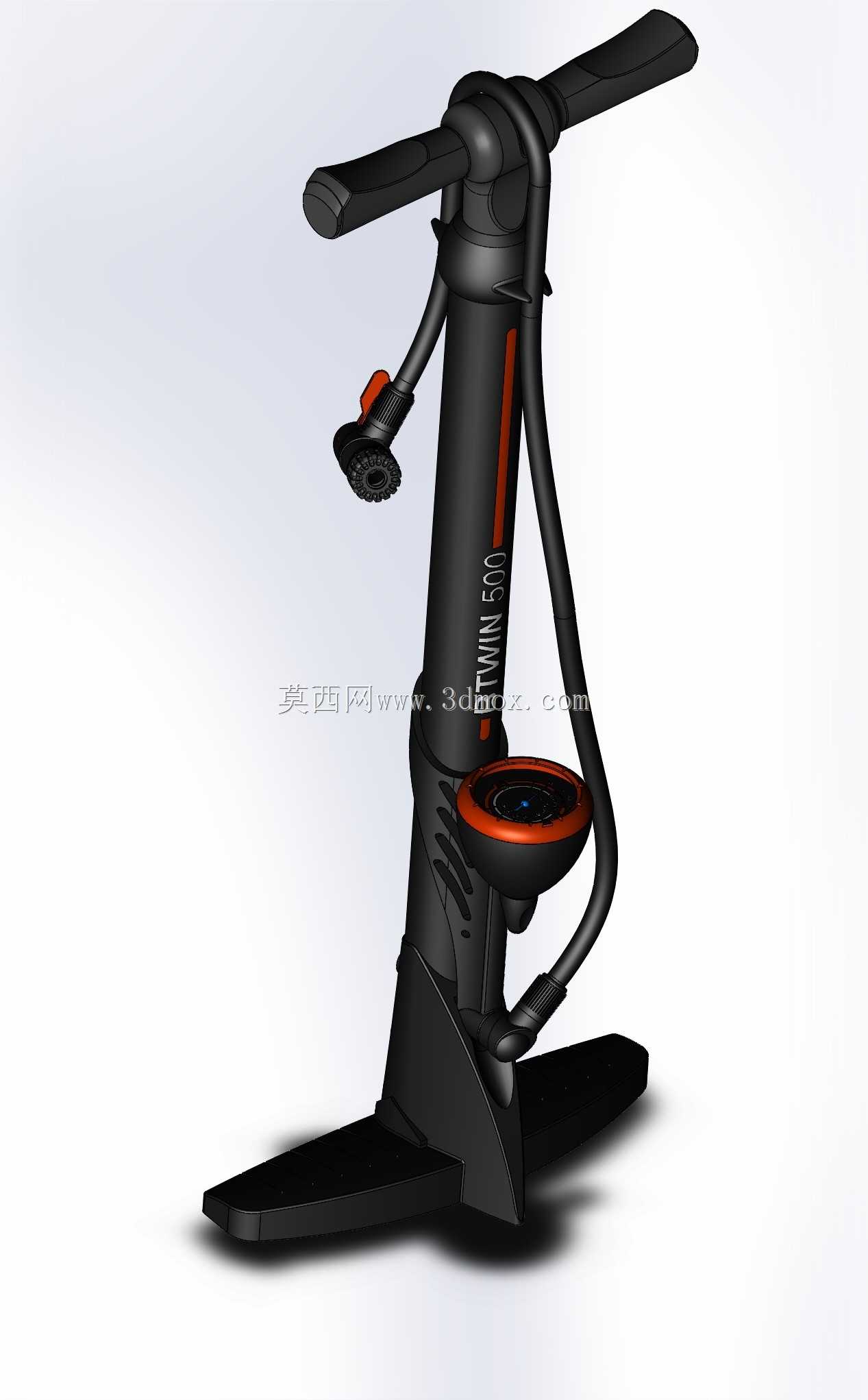

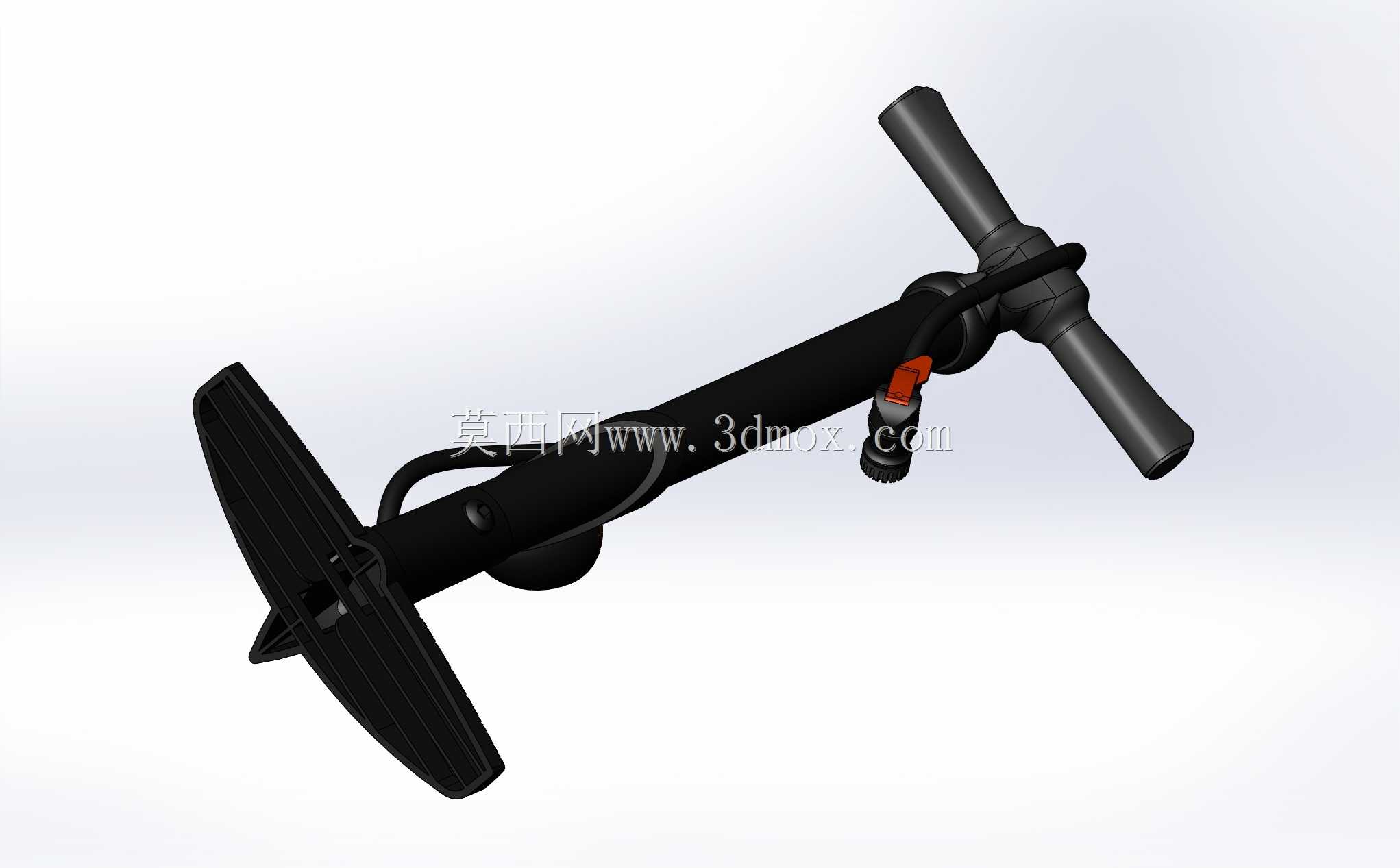

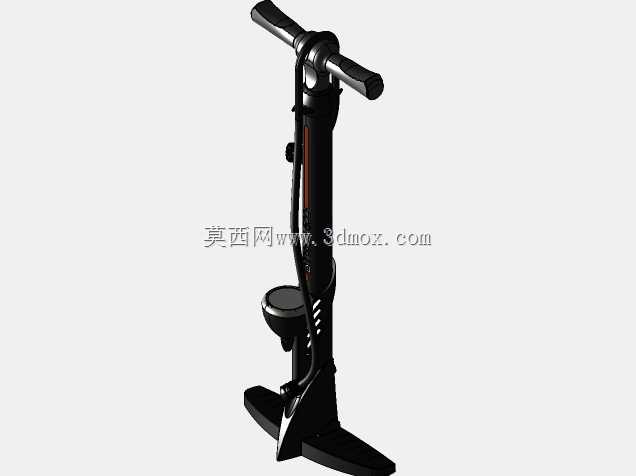

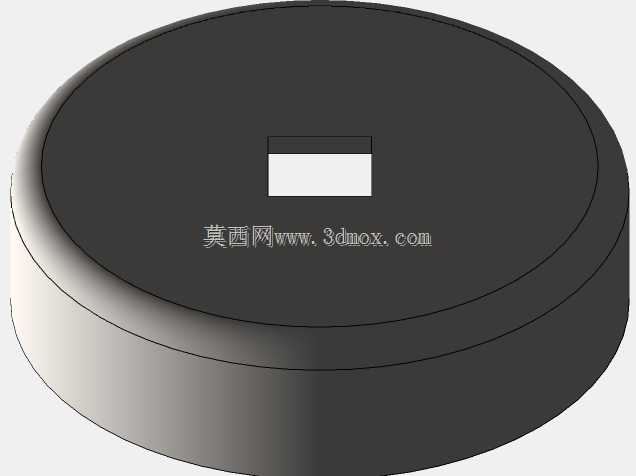

立式手动高压自行车打气筒结构设计

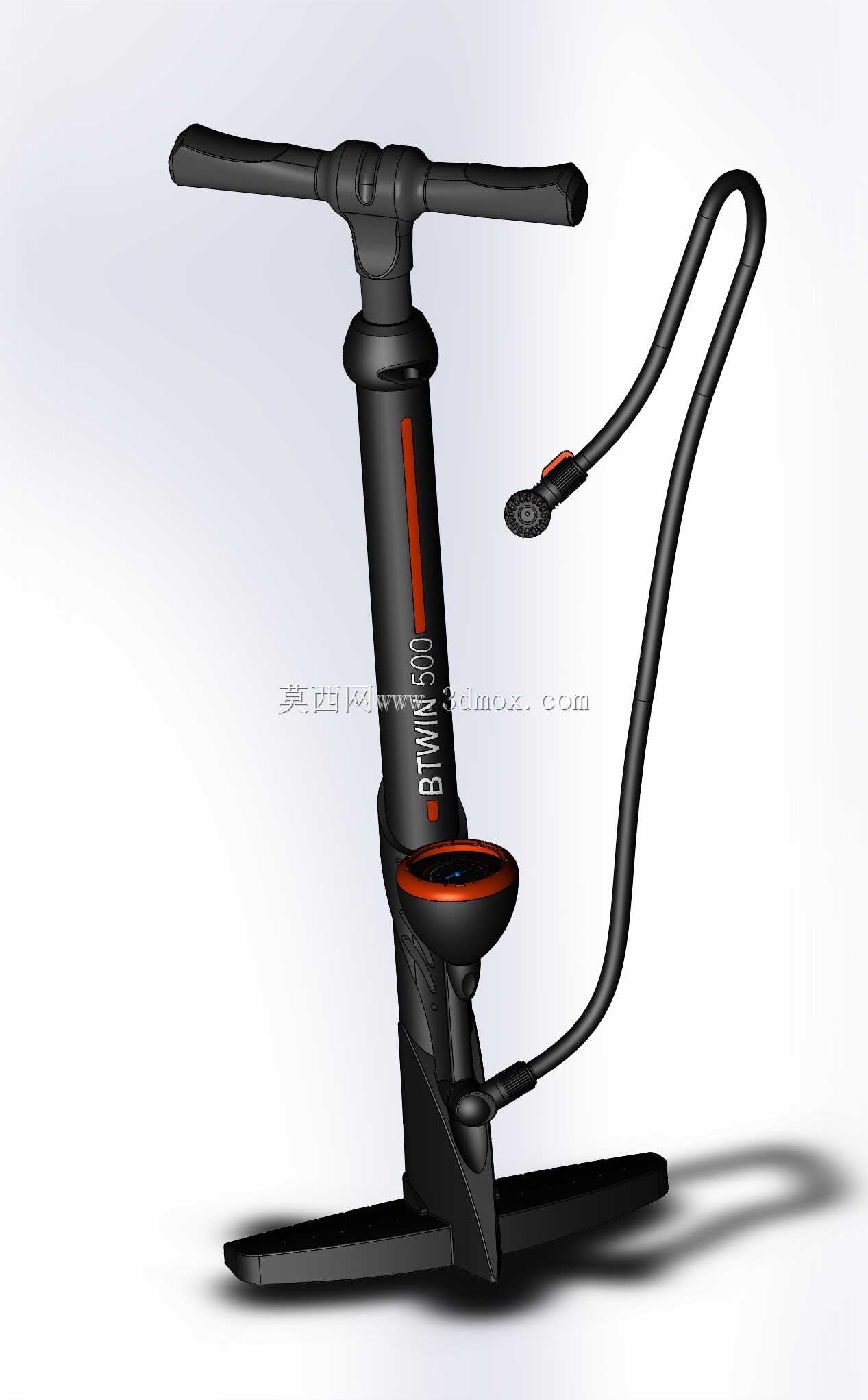

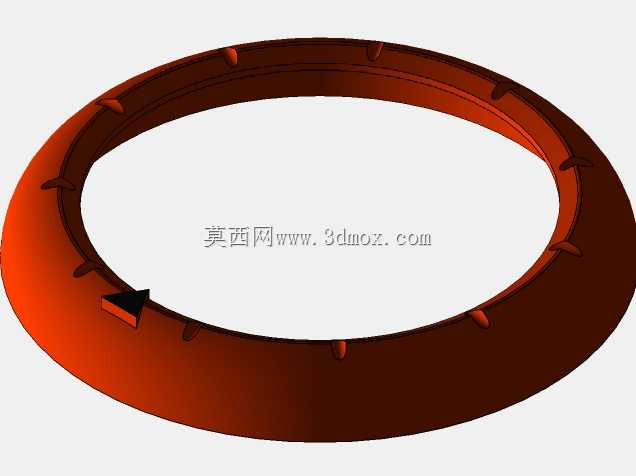

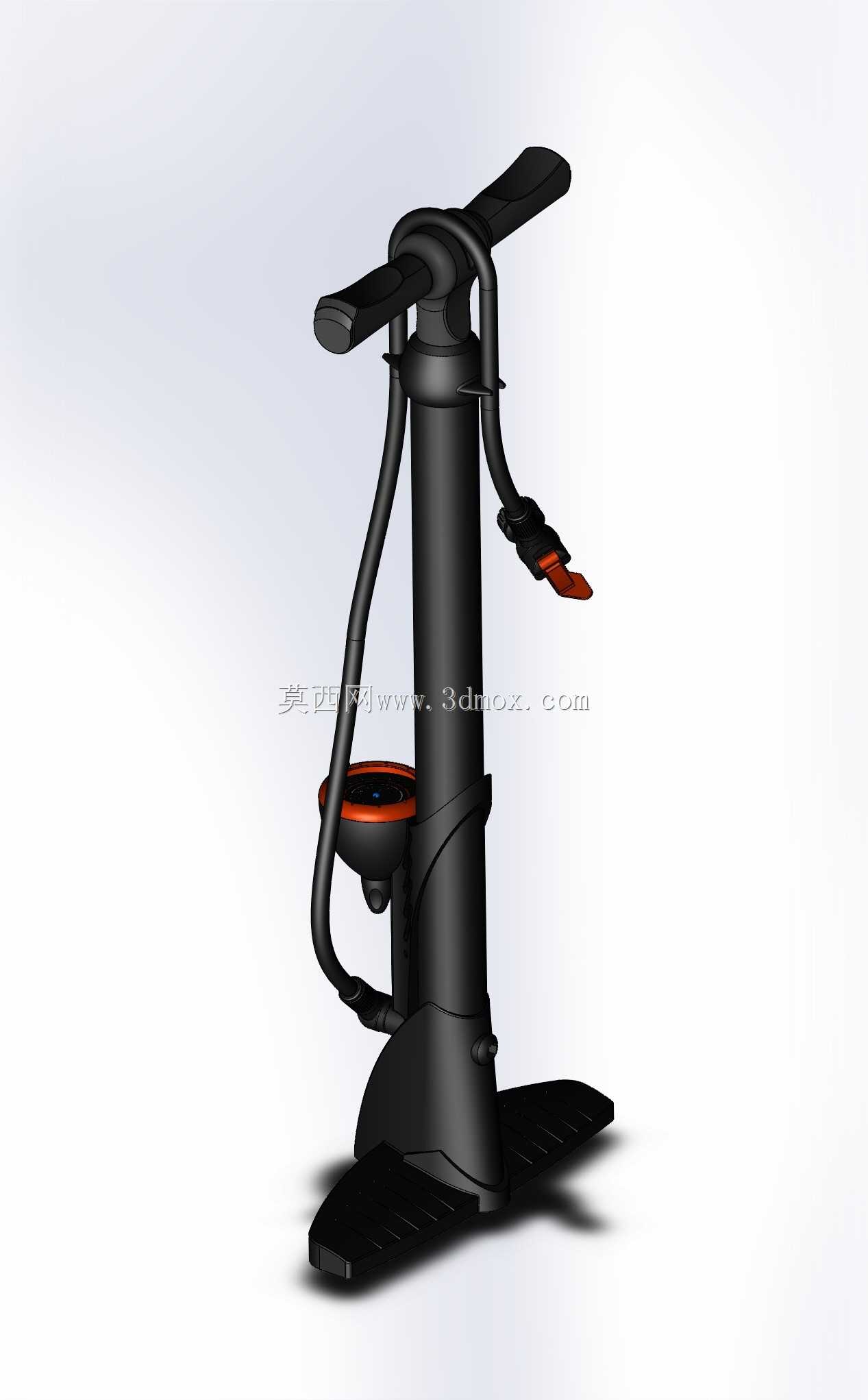

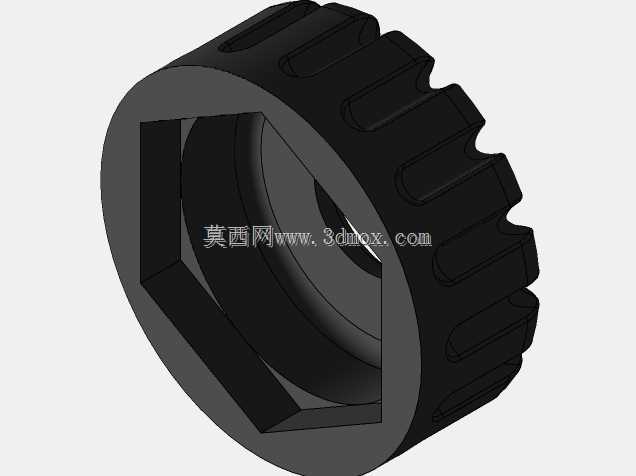

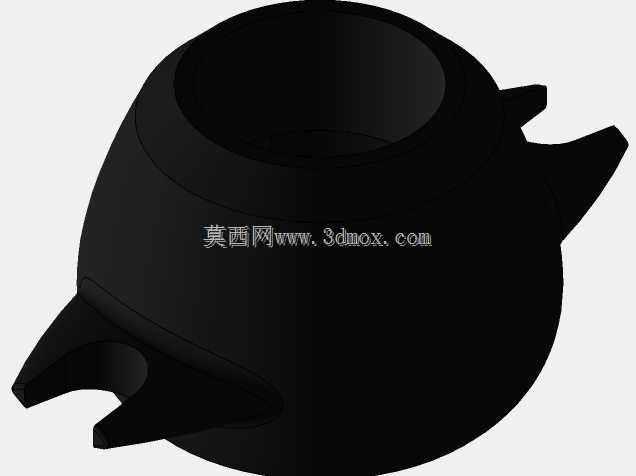

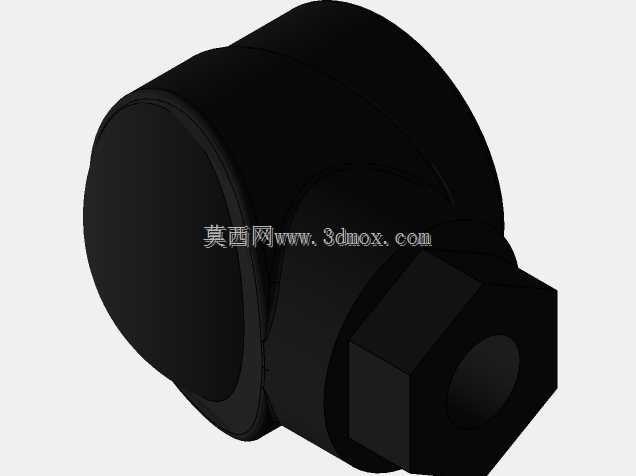

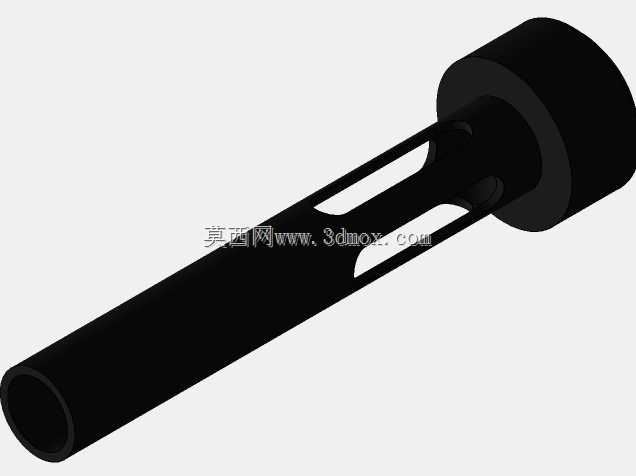

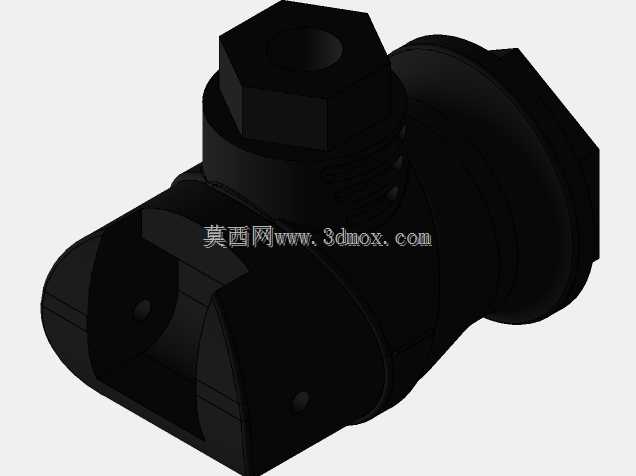

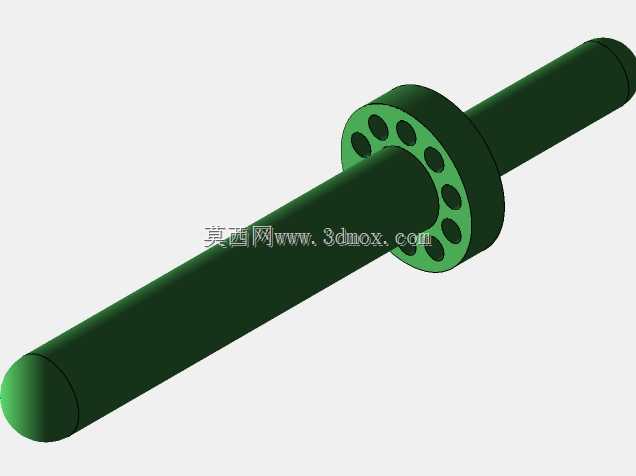

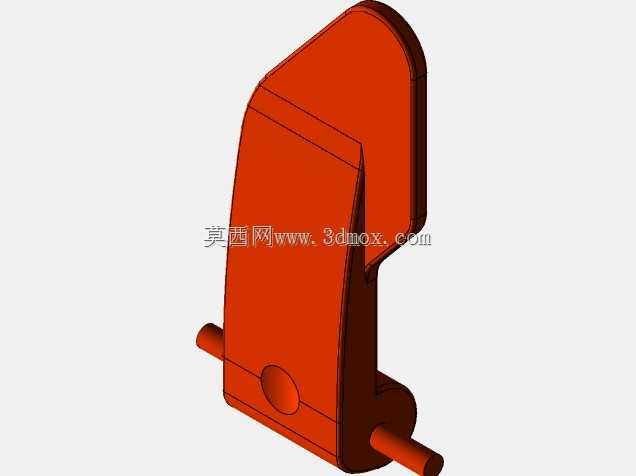

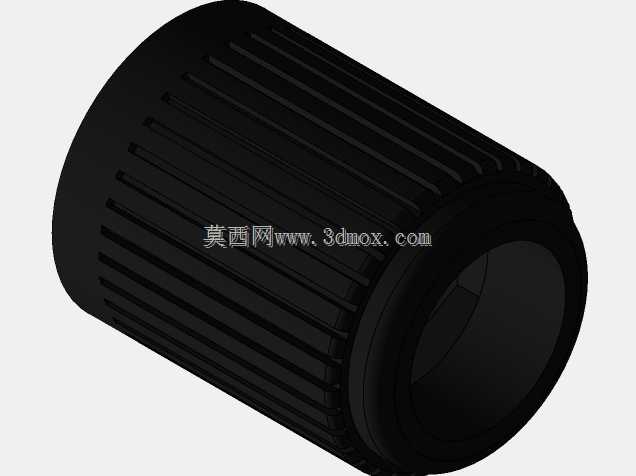

日常民用手动打气筒的落地使用场景里，最容易被忽略的加工适配痛点，是脚踏底座与筒身连接位的抗扭强度——用户发力时单侧脚踩底座、手部下压握把的偏载力矩，会让薄壁筒身根部反复承受交变应力，廉价产品往往在使用十数次后就出现焊缝开裂、底座翘曲的问题。这款立式打气筒的结构设计，从加工适配角度直接把底座做成了一体化宽幅踏面，没有采用常见的分体式塑料底座加螺丝锁附的方案，省去了底座嵌件注塑的二次装配工序，也消除了螺丝孔位长期受载滑牙的隐患。筒身和底座的衔接处做了渐变加厚的过渡筋，筋位的拔模斜度控制在1.5度，刚好适配铝合金挤压成型的工艺公差，不需要后续额外的铣削修边，就能保证筒身垂直于底座平面，下压时不会出现侧向晃动感。气嘴连接的软管收纳位做了内嵌式的卡扣槽，卡扣的倒扣量设计成0.8mm，刚好匹配PVC软管的邵氏硬度，卡入时不需要过大的按压力，长期使用也不会因为塑料老化出现松脱。握把部分采用了两端延伸的T型结构，握把的曲面弧度贴合手掌自然握持的角度，表面的防滑纹理直接在注塑模具上做了蚀纹处理，不需要后续二次覆胶，既控制了加工成本，也避免了覆胶层在低温环境下脱胶的问题。压力表的安装位做了下沉式的防护圈，防护圈的高度比压力表表面高出2mm，日常放置时不小心侧翻也不会直接磕碰到压力表玻璃，这个细节不需要额外增加零件，只需要在筒身注塑时一体成型，就能大幅降低产品运输和使用过程中的仪表损坏率。气嘴的转接结构藏在筒身侧面的收纳槽里，转接件的转轴阻尼经过调校，转动时的阻力刚好能让气嘴停在任意角度，给不同角度的气门芯充气时不需要一直手扶，转轴的配合公差选了H7/g6的间隙配合，既不会因为间隙过大出现漏气，也不会因为公差过紧导致转动卡涩。筒身表面的标识采用了模内注塑的工艺，标识和筒身融为一体，不会像丝印标识那样长期摩擦后脱落，红色的装饰条也采用了嵌件注塑的方式，和黑色筒身的结合面没有缝隙，不会藏污纳垢。整个产品的所有塑料零件都统一选用了耐低温的PP材质，金属筒身做了阳极氧化处理，兼顾了重量控制和抗腐蚀性能，加工环节尽可能减少了二次装配和后处理工序，每一处结构设计都对应着实际量产时的工艺可行性，没有为了外观造型牺牲加工效率和结构耐用性。
