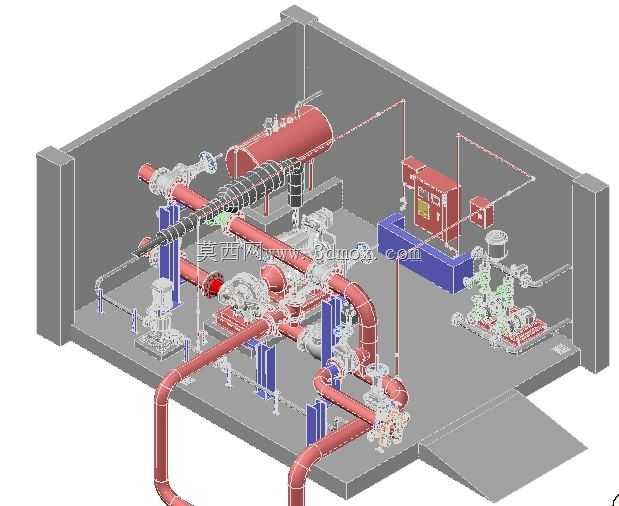

1500gpm流量消防泵房管路布局设计

消防泵房现场安装最容易踩的坑，是管路支墩与泵体进出口的同轴度偏差，很多现场施工时硬掰管道对接，后期运行振动直接扯坏密封件，这套三维布局里把每段红色主管道的支撑点都做了错位排布，避开泵体的振动传递路径，蓝色支墩的高度刚好匹配管道中心标高，不用现场切割垫铁调整。卧式消防泵的进出口异径管做了偏心安装设计，上平的排布方式能避免管路积气，不用额外在管顶加装自动排气阀，减少后期漏点隐患。管道转弯处的弯头曲率半径都取了1.5倍管径，比常规给排水管路的曲率半径大，能降低消防泵大流量启动时的水锤冲击，尤其是1500gpm的大流量工况，水流惯性带来的冲击力能通过大曲率弯头卸掉近三成。泵房角落的控制柜体做了抬高基础，和地面预留了150mm的间隙，哪怕泵房出现溢水情况，也不会淹到电控元件，柜体旁的接线桥架直接沿墙敷设，避开了管道法兰的正下方，不会出现法兰漏水滴到桥架上的问题。稳压罐的安装位置选在泵组出水干管的最远端，和主泵的距离刚好满足稳压管路的长度要求，不会因为距离太近导致主泵频繁误启动。管道上的阀门手柄都朝向巡检通道一侧，操作时不用探身到管道缝隙里，手轮之间的预留间距足够戴绝缘手套操作，后期维护换密封件也不用拆相邻管路。泵房入口的坡道做了缓坡设计，设备进场时不用搭临时跳板，滚杠搬运泵体时能直接顺坡道滑入安装位，连吊装锚点的位置都在模型里做了预留，正对着每台设备的重心正上方，后期检修吊装不用重新打膨胀螺栓固定吊点。管路上的仪表接口都做了45度朝上的倾斜设计，安装压力表时不用额外加弯管缓冲，读数时站在巡检通道上就能直接看到数值，不用歪头凑到管路下方。
