长梁搬运剪式夹持吊具结构设计

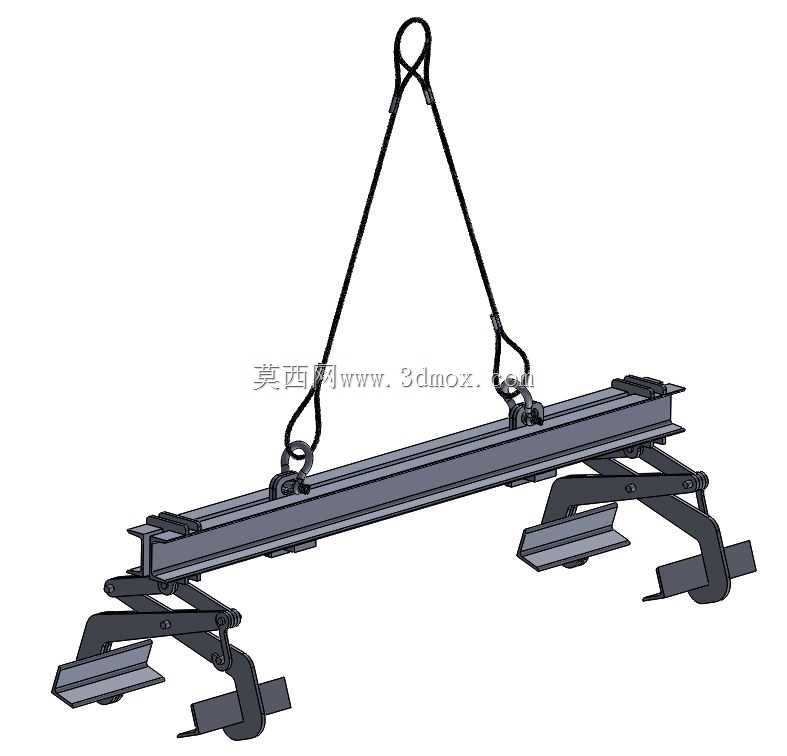

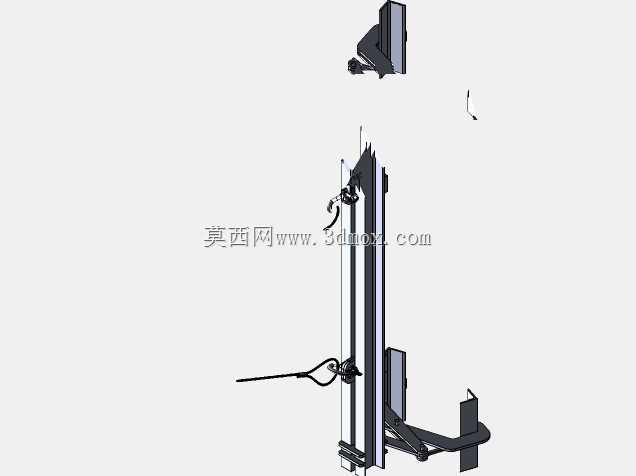

车间人工搬运长尺寸钢梁时，常规吊带捆绑容易出现滑脱、梁体边角磕碰变形的问题，尤其是宽度在270到300毫米区间的长梁，单根重量超出人工徒手搬运上限，普通夹钳又容易因为夹持力分布不均出现局部压痕。这款剪式夹持吊具的结构设计完全围绕现场加工搬运的实际痛点做适配，吊点位置的受力传递路径经过反复调整，上方的双股吊索与主梁的连接吊耳做了内嵌式的铰接设计，避免吊索在起吊过程中与梁体上表面发生摩擦剐蹭，吊索的分叉角度刚好适配车间常用的桥式起重机吊钩开度，不需要额外更换吊具配件就能直接挂接使用。主梁采用标准型钢截面做主体，不需要额外定制异型型材，下料、焊接、钻孔的工序都能在常规机加工车间完成，铰接位置的销轴配合公差选了H8/f7的间隙配合，既保证剪臂开合的顺畅度，又不会因为间隙过大出现夹持对位偏移的问题。两侧的剪式夹持臂做了等长对称设计，夹持接触的托板表面贴有防滑橡胶垫，接触面积比常规夹钳大了近三倍，起吊时夹持力会随着吊重的增加自动同步增大，不会出现因为梁体表面有少量氧化皮就打滑的情况。剪臂的开合行程做了限位设计，最大张开宽度刚好覆盖300毫米的梁体宽度，最小闭合位置也能稳定夹持270毫米宽度的梁，不需要额外调整螺栓或者更换垫块，工人挂好吊具起吊就能自动完成锁紧，落地后吊具重力释放就会自动松开，不需要人工手动解锁，大幅降低搬运过程中的操作步骤。铰接位置的润滑槽做了隐藏式设计，避免车间的焊渣、氧化皮碎屑进入铰接缝隙造成卡滞，整体结构没有复杂的液压或者电气元件，纯机械结构的可靠性更高，日常维护只需要定期给铰接销轴加注润滑脂即可，哪怕是在有焊接烟尘、金属碎屑的车间环境下长期使用，也不会出现结构失效的问题。夹持臂的折弯角度经过受力仿真验证，起吊满载时臂体的最大变形量控制在0.2毫米以内，不会因为长期重载出现臂体变形导致夹持对位不准的问题，托板的边缘做了倒圆角处理，避免夹持过程中刮花梁体表面的防锈涂层，对于后续需要做表面喷涂的长梁来说，能减少搬运过程中的二次修补工作量。
