简易原型式自锁止动结构设计方案

项目分类:制动器 发布时间:2022-01-21 ID:517354
  • 简易原型式自锁止动结构设计方案
  • 简易原型式自锁止动结构设计方案
  • 简易原型式自锁止动结构设计方案
  • 简易原型式自锁止动结构设计方案
  • 简易原型式自锁止动结构设计方案
  • 简易原型式自锁止动结构设计方案
  • 简易原型式自锁止动结构设计方案
  • 简易原型式自锁止动结构设计方案
  • 简易原型式自锁止动结构设计方案
  • 简易原型式自锁止动结构设计方案

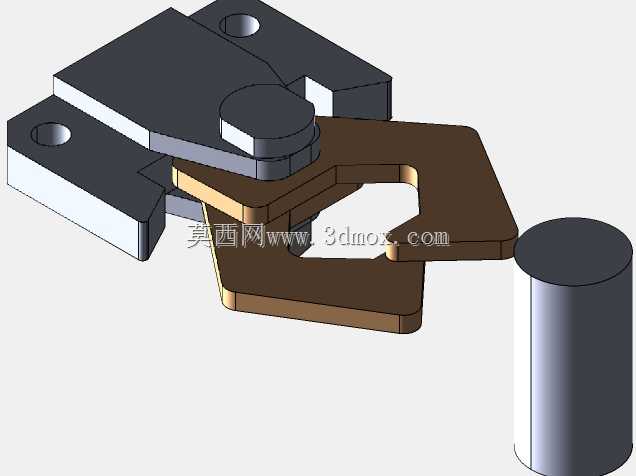

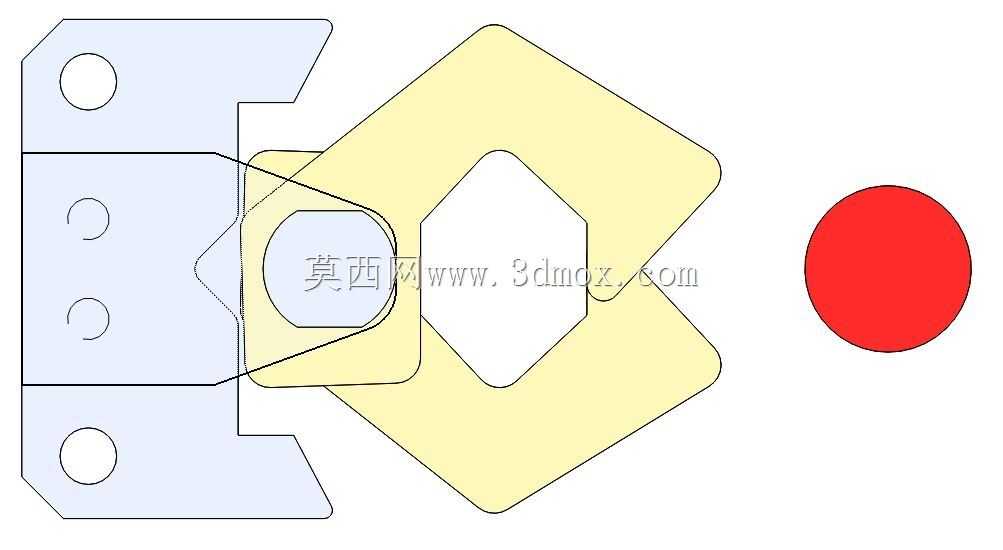

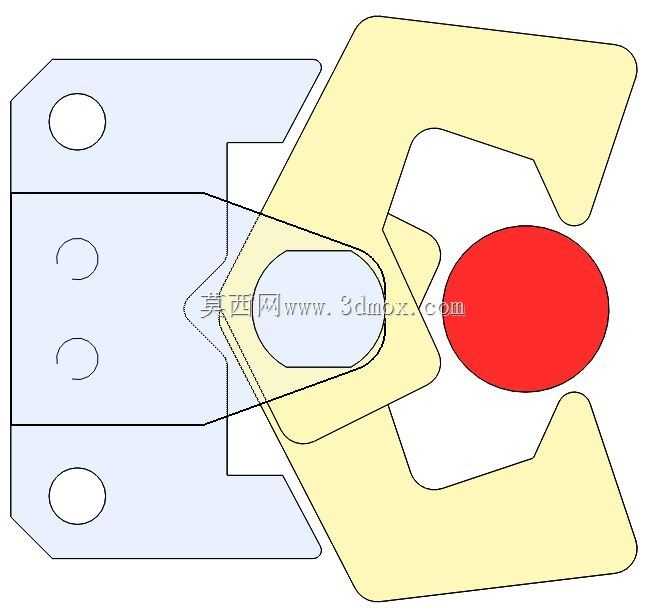

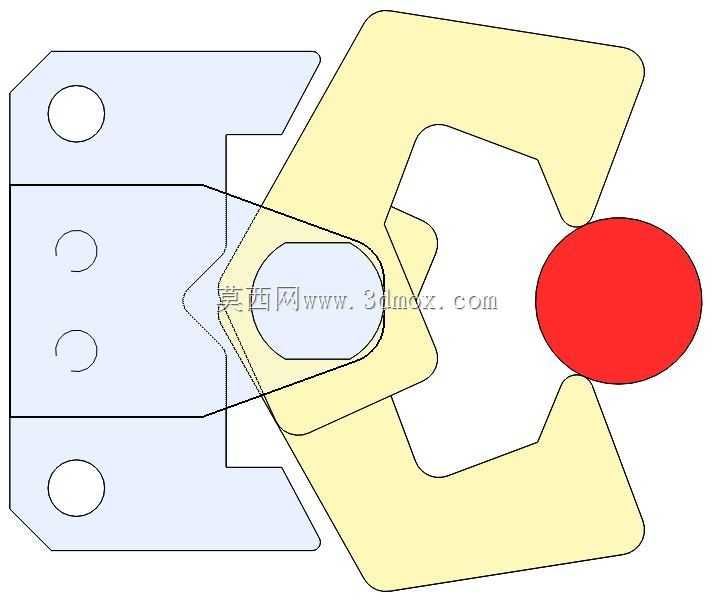

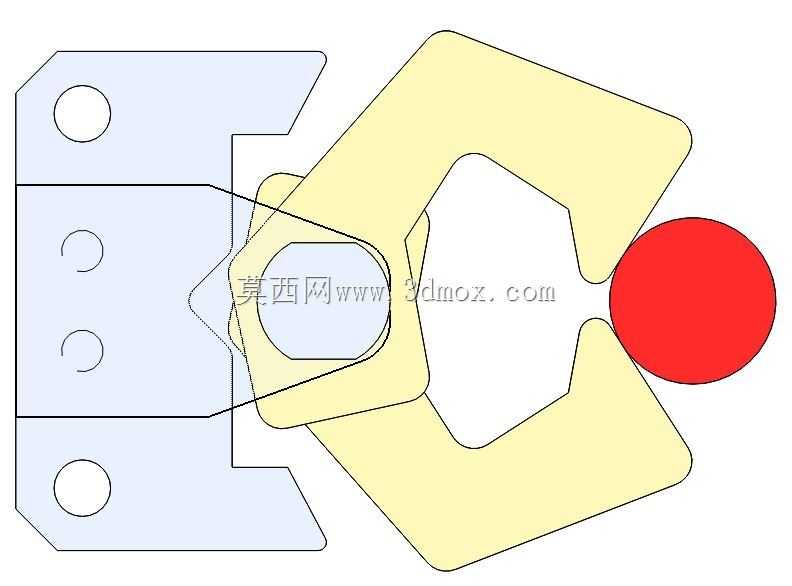

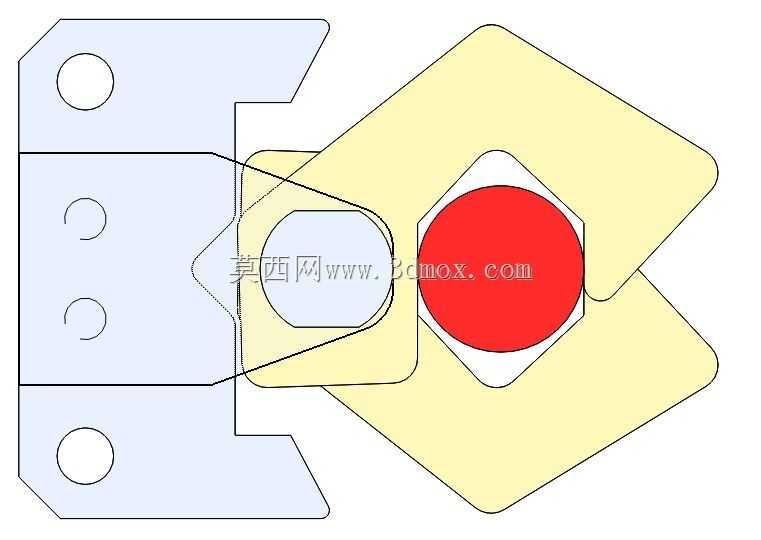

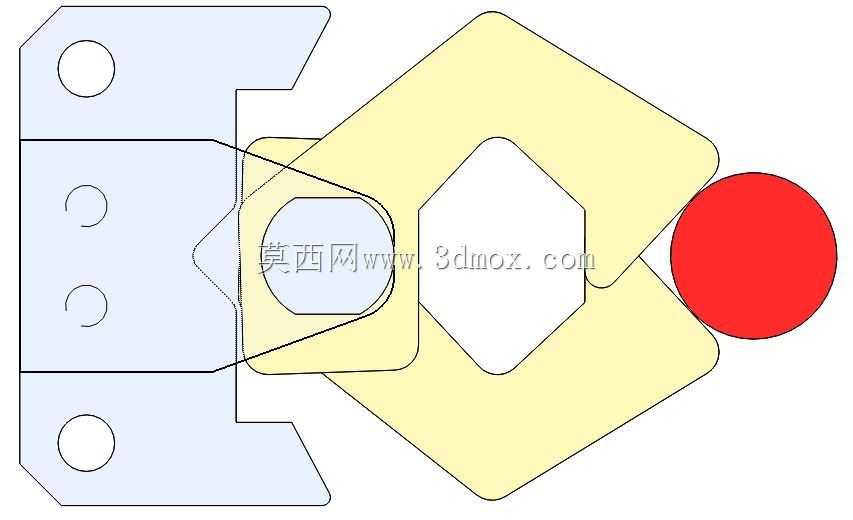

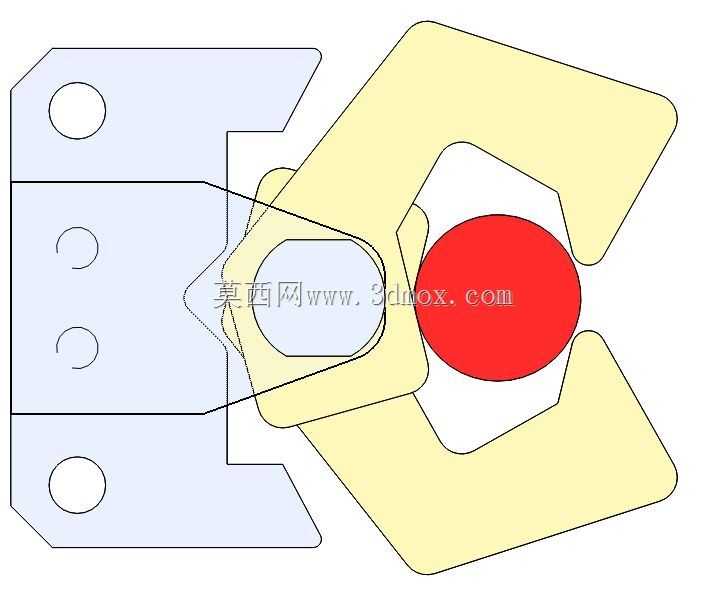

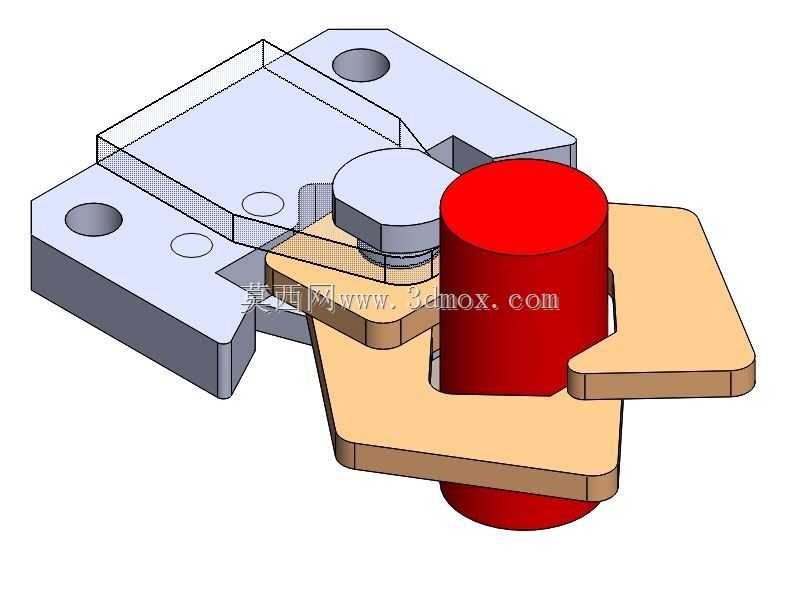

  在各类需要单向锁止、防止反向位移的机械传动与工装定位场景中,自锁止动结构的应用覆盖范围极广,小到小型工装夹具的定位锁止、输送线末端的工件阻挡定位,大到轻载传动机构的反向制动、手动调节机构的位置锁定,都需要结构简单、锁止可靠的止动结构来实现功能。这款自锁止动结构采用了极简的原型设计思路,没有冗余的辅助零件,核心依靠止动卡件与被锁止轴件的轮廓咬合、以及安装基座的定位约束来实现自锁功能,整体结构没有弹簧、拨叉等额外触发零件,依靠卡件自身的轮廓角度实现自锁效应,当被锁止的红色轴件沿非允许方向转动或轴向窜动时,卡件会在摩擦力的带动下卡紧轴件与基座的间隙,形成越动越紧的锁止效果,而当需要解除锁止时,仅需要沿解锁方向拨动卡件,即可让卡件与轴件脱离接触,释放轴件的运动自由度。

  从安装边界来看,这款止动结构的基座采用带两个安装孔的板式结构,安装孔为沉孔设计,可直接通过内六角螺栓固定在安装基板上,基座的整体轮廓方正,安装时不需要额外加工复杂的定位槽,仅需要在安装面加工对应螺栓过孔即可完成固定,整体安装占用的平面空间较小,适合在空间紧凑的工装内部、小型设备的传动端布置。核心的止动卡件采用弯折的板状轮廓,卡接边缘做了贴合轴件圆柱面的弧面处理,卡件与基座之间通过台阶式的接触面实现滑动导向,不需要额外的销轴连接,卡件的滑动行程被基座的凸台结构限制,不会出现脱出基座的情况,这种无销轴的设计大幅减少了零件数量,降低了装配的复杂度,同时也减少了结构内的故障点,避免了销轴磨损、卡滞带来的止动失效问题。

  在功能特性上,这款止动结构的自锁触发不需要额外的操作触发件,锁止动作完全依靠被锁止件的反向运动趋势自动触发,响应速度快,不存在触发滞后的问题,适合用在需要即时锁止、防止反向倒退的场景,比如小型手动调节机构的位置锁定,调节完成后不需要额外操作锁止开关,松手即可自动锁止,避免调节位置出现偏移;在轻载输送线的工件阻挡场景中,工件沿输送方向移动时可以推开卡件通过,反向移动时卡件会自动卡紧,阻止工件反向窜动,不需要额外配置阻挡气缸或者电控触发装置,纯机械结构的可靠性更高,在断电、气源中断的情况下也能保持锁止效果,不会出现功能失效。

  设计思路上,这款结构完全围绕最简实现路径展开,没有追求复杂的多零件联动,所有功能都依靠单个卡件的轮廓与基座的约束来实现,零件加工难度极低,基座与卡件都可以采用板材线切割加工后做简单的铣削处理即可成型,不需要复杂的曲面加工或者多工序装夹,加工成本低,制作周期短,非常适合项目原型阶段快速验证止动逻辑,也可以根据实际使用的载荷大小,直接调整卡件与基座的板材厚度、卡接面的角度来适配不同的载荷需求,不需要对整体结构做大幅改动。卡件与轴件的接触弧面可以根据被锁止轴件的直径做适配调整,当需要适配不同直径的被锁止件时,仅需要修改卡件端部的弧面尺寸,基座的安装尺寸可以保持通用,具备不错的适配扩展性。

  从实际使用的角度来看,这种极简结构的维护成本极低,日常使用中仅需要定期清理卡件与基座滑动面之间的切屑、灰尘即可,不需要加注润滑脂也能保持顺畅的滑动,因为滑动面为平面接触,即使有少量杂物进入,也不会像销轴结构那样容易出现卡滞,在粉尘较多的生产车间环境下也能稳定工作。锁止力的大小可以通过调整卡件与轴件的接触包角、卡件滑动面的倾斜角度来调整,当需要更大的锁止力时,可以适当增大卡件与轴件的接触包角,减小卡件滑动面的倾斜角度,提升自锁的可靠性,当需要更轻便的解锁手感时,可以适当调整角度参数,平衡锁止可靠性与操作手感,适配不同的使用需求。
