不对称零件旋转堆焊专用设备结构

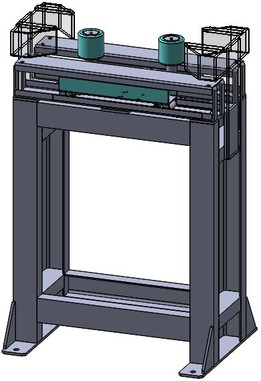

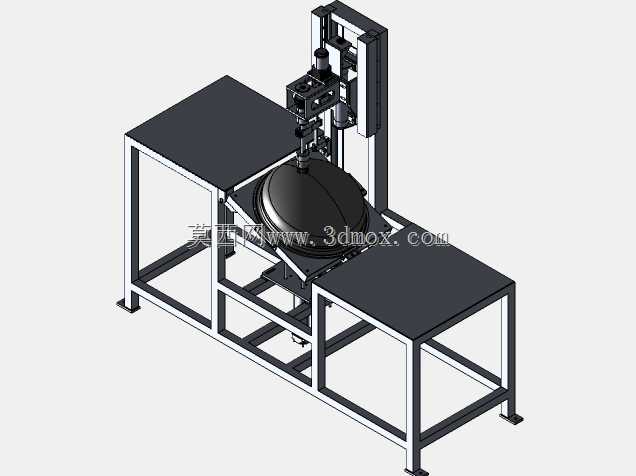

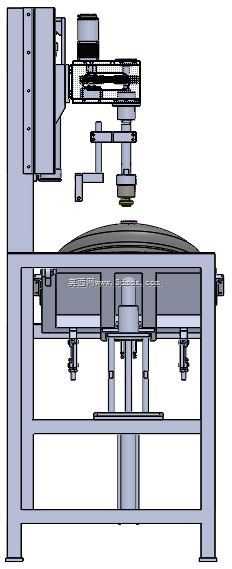

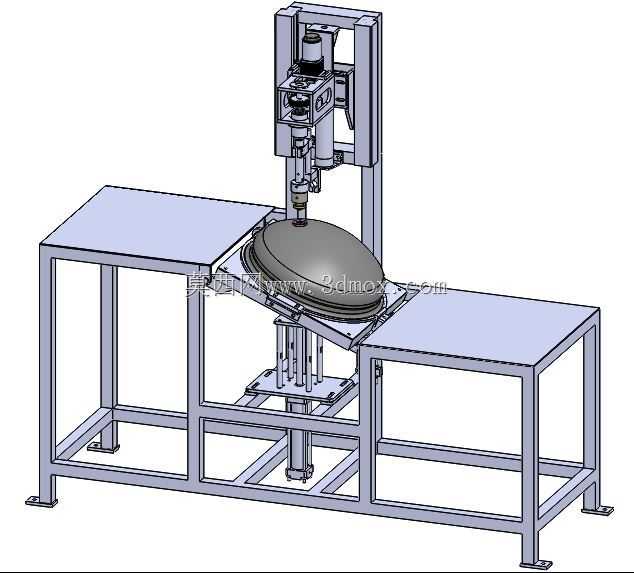

该设备主要面向中小型异形薄壁回转类工件的环缝堆焊作业场景，常见应用于厨卫五金封头、小型压力容器端盖、异形钣金罩壳等不对称回转零件的焊接加工环节，解决传统手工环焊焊缝不均匀、堆焊厚度一致性差、工件装夹定位繁琐的生产痛点，适配小批量多品种的非标零件焊接生产需求，可在普通五金加工车间、小型焊接工坊内完成部署，无需额外搭建大型专用焊接工位。设备整体采用分体式机架布局，左右两侧设置水平操作台面作为工件上下料的临时放置区，中间为核心焊接作业工位，机架主体采用标准方管焊接成型，底部配置可调式支撑脚杯，可在不平整的车间地面完成水平校准，整体安装占地宽度适配常规车间3米以内的工位间距，高度控制在两米范围内，无需额外加高车间作业空间，设备总重控制在常规车间楼板承重允许范围内，无需做特殊地基加固。核心作业区分为上部焊接执行模组与下部回转装夹模组两部分，上部模组采用立式龙门支撑结构，搭载可垂直升降的焊枪固定组件，可根据工件的堆焊高度调整焊枪的垂直作业位置，焊枪组件带有微调结构，可适配不同曲率的工件表面焊接角度需求，保证焊枪与焊缝始终保持最佳作业夹角。下部回转装夹模组配置可升降的回转工作台，工作台面设置通用装夹定位结构，可快速固定不同直径的盘类、罩壳类不对称工件，回转驱动采用可调速动力组件，可根据堆焊工艺要求调整工件回转速度，匹配不同焊材、不同堆焊厚度的焊接参数需求，升降结构可适配不同高度的工件装夹，上下料时可降下工作台方便工件取放，作业时升起至焊接位置保证作业精度。设计过程中重点考虑不对称工件回转时的动平衡问题，装夹平台预留了平衡配重块的安装位置，可根据工件的偏心重量调整配重，避免回转过程中出现抖动影响焊缝质量，两侧的辅助台面高度与装夹工位的上下料高度齐平，操作人员可在两侧完成工件的预定位与转运，减少单人作业时的工件搬运距离，降低作业劳动强度。设备的管线全部内置在机架型材内部，避免焊接飞溅损坏管线，焊接作业区域预留了焊烟收集装置的安装接口，可配套小型焊烟净化器使用，满足车间作业的环保要求，整体结构没有复杂的专用定制部件，大部分结构件可采用常规标准型材加工制作，后期维护更换配件成本较低，适合中小型加工企业自行改制或投产使用。
