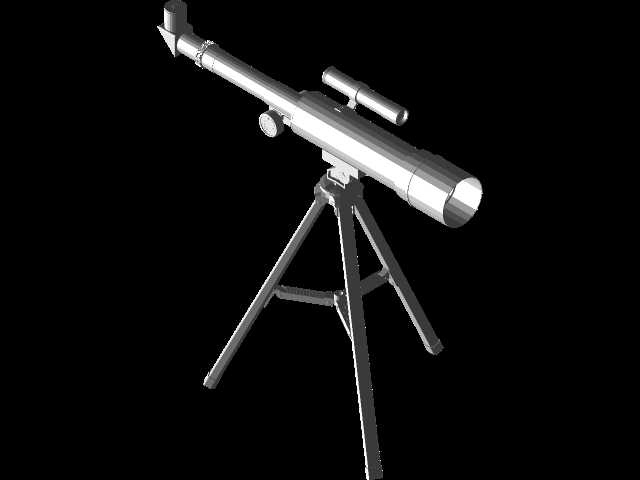

入门级折射式天文望远镜结构设计

镜筒与三脚架衔接的云台部位，是这类入门观测设备最容易出现公差累积的位置，常规简易塑料云台在多次俯仰调节后，很容易出现阻尼衰退导致镜筒自行下坠的问题，建模时特意给俯仰转轴预留了0.02mm的过盈配合量，搭配侧面的滚花锁紧旋钮，既能保证手动调节时的顺滑手感，又能在任意俯仰角度锁死不打滑。镜筒主体采用分段式拼接结构，主物镜端的黑色遮光罩与白色镜筒衔接处做了止口定位，避免装配时出现同轴度偏差，哪怕是新手按照装配指引操作，也能保证物镜光轴与镜筒轴线的偏差控制在0.1mm以内，不会出现观测时成像偏移的问题。寻星镜的固定支架没有采用常见的卡扣式结构，而是做了两个可调顶丝的安装位，装配时可以通过顶丝微调寻星镜的光轴角度，不用额外打磨支架就能完成寻星镜与主镜的光轴校准，省去了后期校准时的大量打磨调整工作。三脚架的支腿采用铝合金管材的等比例缩小结构，支腿与中心连接座的铰接位置特意做了限位凸台，支腿展开到最大角度时会被凸台卡住，不会出现支腿过度展开导致架体失稳翻倒的情况，支腿底部的橡胶脚垫也做了内嵌式的安装槽，装配时直接卡入支腿末端即可，不需要额外涂胶固定，后期脚垫磨损也能快速更换。调焦座的齿轮齿条传动部位，建模时特意将齿条的齿距做了细微的优化，转动调焦轮时不会出现普通入门望远镜常见的空程问题，转动手感均匀顺滑，观测时微调焦距不会出现画面跳变的情况。镜筒尾部的天顶镜接口做了标准的1.25英寸接口尺寸，兼容市面上绝大多数入门级天文目镜，不需要额外配置转接环就能直接替换使用。整个结构没有采用复杂的一体化曲面设计，所有零件都适配注塑或者铝型材挤出的加工工艺，不需要复杂的五轴加工就能完成所有零件的生产，装配时不需要专用工装，普通用户拿到散件也能在半小时内完成整机组装，非常适合作为青少年科创实训的装配练习项目，能让参与者在组装过程中理解光轴校准、公差配合、结构稳定性的实际工程逻辑。
