带附属管路的工业锅炉成套布置结构

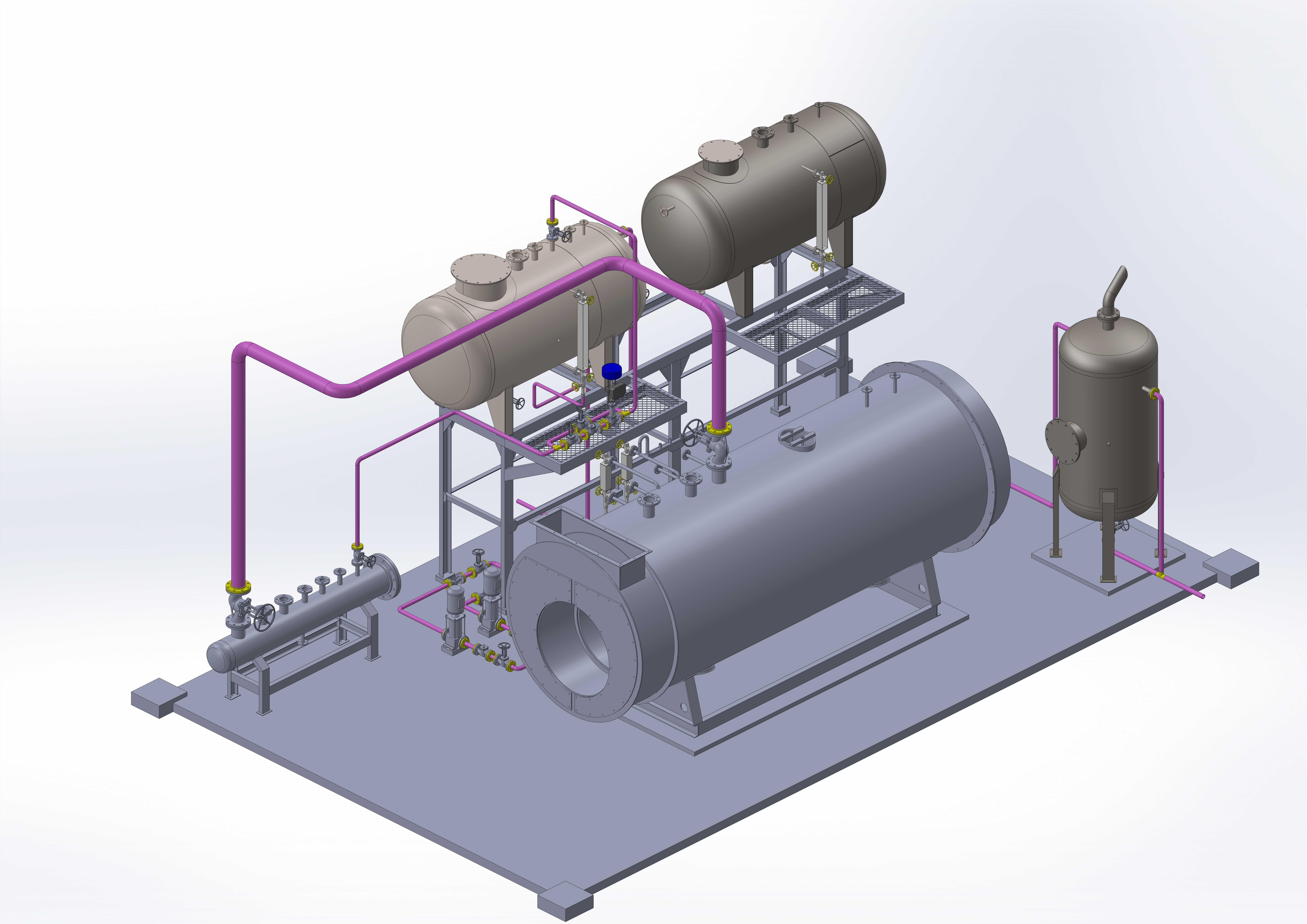

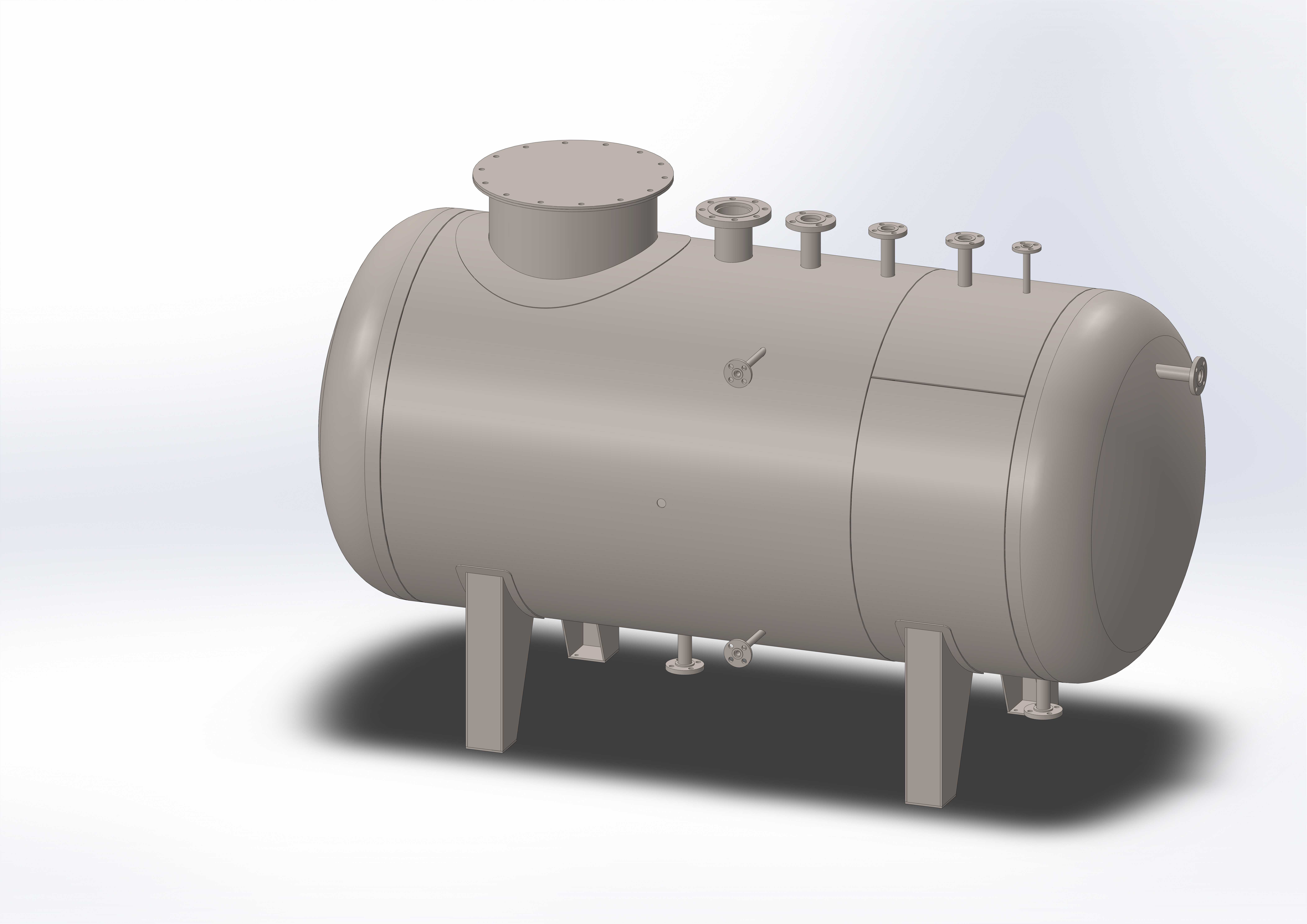

工业锅炉现场安装最常出现的痛点，是管路与罐体接口的错位偏差，现场配焊不仅破坏防腐层，还会残留焊渣堵塞疏水通路，这套布置结构在前期就把所有管路走向、支吊架位置、罐体间距做了精准的空间校核。卧式主炉体的鞍式支座预留了2mm的热胀滑移间隙，避免运行时炉体温升产生的热应力拉裂连接管路，上方两个卧式罐体的操作平台格栅间距控制在30mm，既满足巡检踩踏的承重要求，也不会让小型工具掉落至下方管路区。紫色的工艺管路全部采用等径弯头排布，拐点处的支墩刚好落在底座的预埋钢板位置，不需要额外在现场做二次植筋，管路法兰的对接面全部对齐罐体的接口法兰中心，同轴度偏差控制在0.5mm以内，现场安装时只需要穿入螺栓紧固即可，不需要再做火焰校正。旁侧的立式承压罐底部排污管直接引至底座边缘的排污沟槽，不需要额外再接长管路，罐体的液位计接口朝向巡检通道一侧，日常抄表不需要绕行到设备背面。底座的地脚螺栓孔全部做了长圆孔设计，允许土建施工时的基础位置偏差在±10mm以内，降低现场安装的对位难度。管路上的阀门手轮全部朝向操作侧，高度控制在1.2m到1.5m之间，操作人员站在地面就可以完成开关操作，不需要额外搭设操作梯。分汽缸的接口排布按照支路管径从大到小依次排列，避免小管径管路被大管径管路遮挡，后期维护拆卸时不需要拆除周边其他管路。整套结构没有多余的冗余设计，每一处支撑、每一段管路的走向都兼顾了安装便利性和后期运维的操作空间，不会出现安装完之后阀门被挡住、支吊架悬空的常见问题，完全匹配中小型工业锅炉房的现场安装需求，不需要再做二次深化设计就可以直接指导现场施工。
