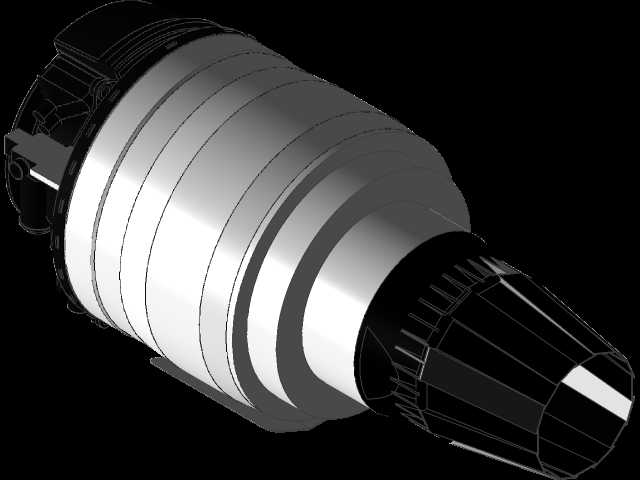

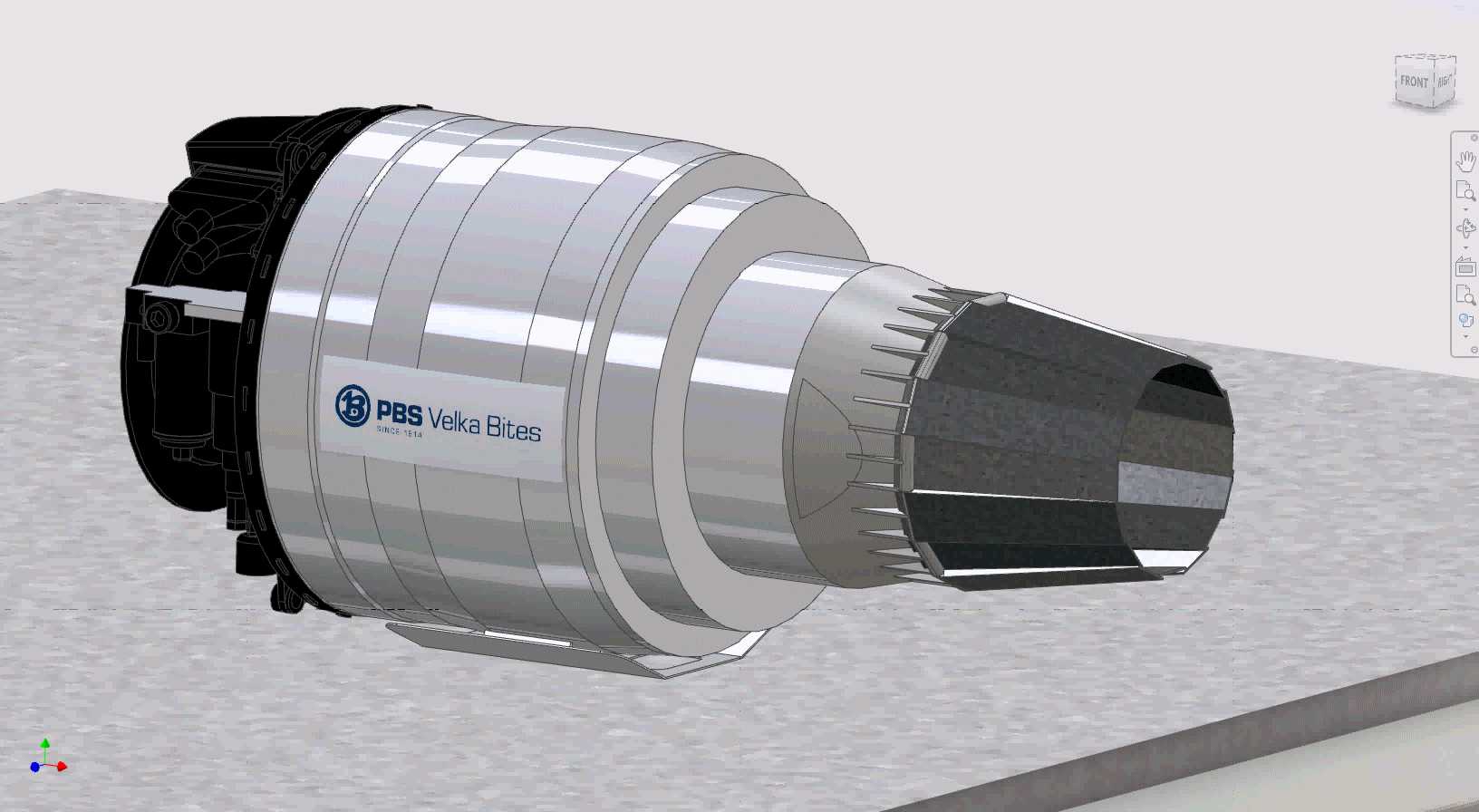

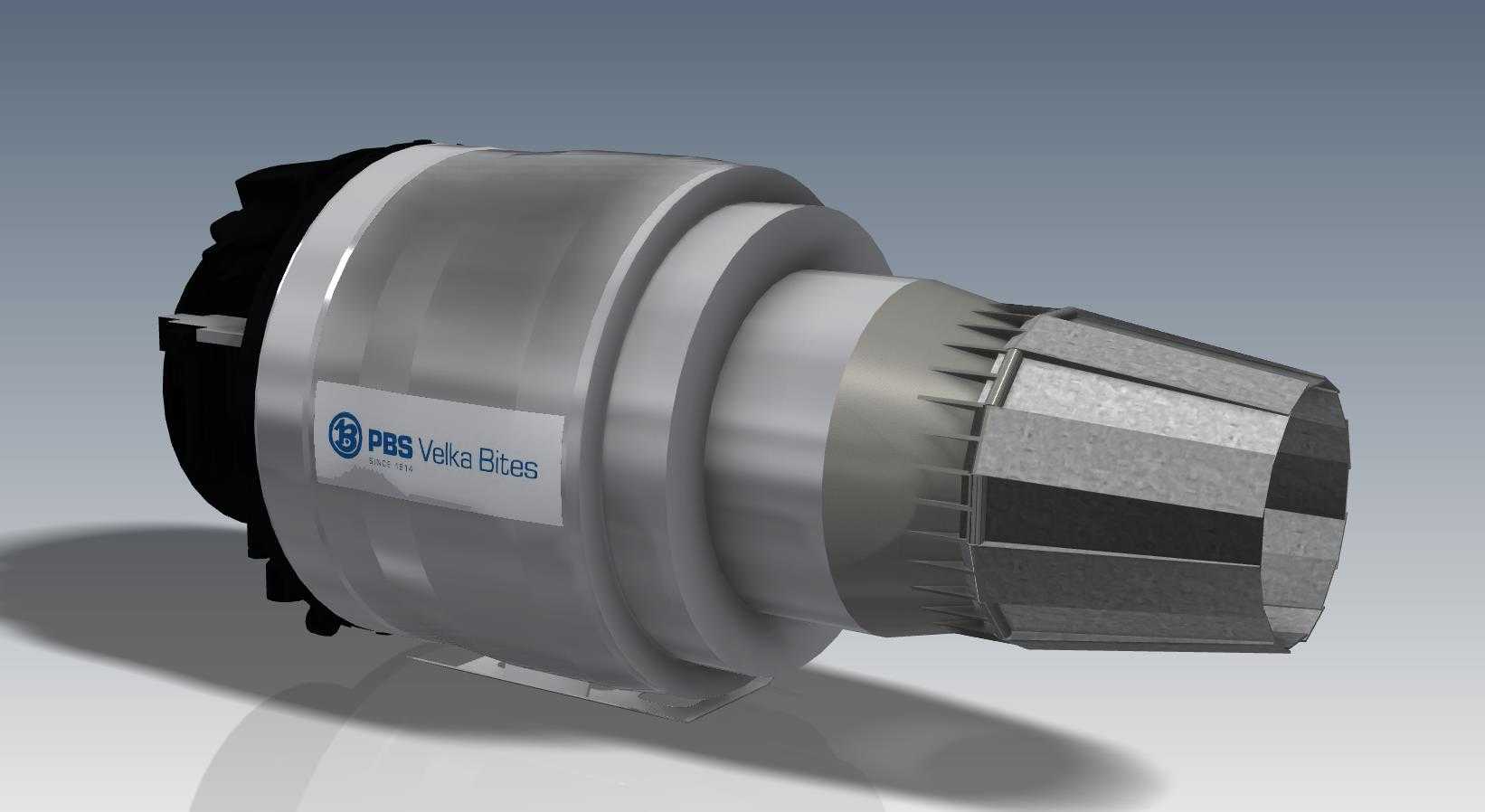

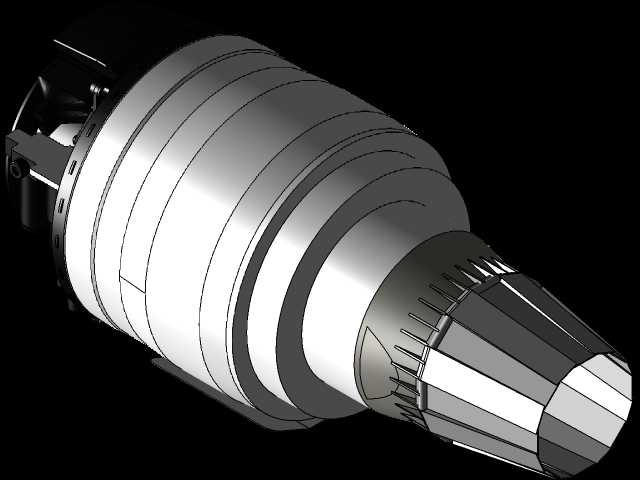

涡轮喷气发动机可调喷管结构设计

航空发动机喷管长期处于高温高速燃气冲刷的工况，可调结构的活动缝隙一直是热变形卡滞、燃气泄漏的高发区域，这款可调喷管的结构设计恰好围绕这类加工适配的核心痛点展开。喷管收敛段的多瓣式调节片采用分段搭接的结构形式，相邻调节片的搭接面预留了0.12mm的轴向滑移间隙，既能够抵消高温工况下金属材料的热膨胀量，避免受热后调节片相互挤压出现卡滞，又能在调节喷口截面时保证每片调节片的动作同步性，不会出现局部缝隙过大导致的燃气偏流。每片调节片的型面都采用了等曲率渐变的铣削路径，型面粗糙度控制在Ra1.6以内，减少高速燃气流过时的摩擦阻力，同时降低燃气中杂质颗粒对型面的冲蚀速率。

喷管主体的筒段采用阶梯式的止口定位结构，相邻筒段的配合面设计了1:50的锥度导向，装配时不需要额外的找正工装就能保证同轴度控制在0.05mm以内，止口端面的密封槽采用矩形截面设计，适配金属缠绕垫片的安装要求，在0.3MPa的燃气压力下不会出现轴向泄漏。筒段外壁的安装座采用一体化铣削成型，没有采用焊接拼接的结构，避免了焊接热影响区导致的材料强度下降，安装座的连接孔位置度公差控制在0.08mm，和外部调节机构的连杆对接时不需要额外修配就能直接装配。

调节片和驱动环的连接销轴采用了带自润滑衬套的结构，衬套采用高温合金基自润滑材料，不需要定期加注润滑脂就能在600℃的工作环境下长期运行，销轴的端部采用挡圈限位结构，挡圈的安装槽设计了防脱倒角，避免发动机运行时的振动导致挡圈脱落。驱动环的环形导轨面采用了高频淬火处理，表面硬度达到HRC48-52，能够承受调节片往复动作带来的接触磨损，导轨面的油槽采用螺旋式分布，即使在高温下润滑脂少量流失也能保证均匀的润滑覆盖。

喷管入口和发动机涡轮段的连接法兰采用了带止口的凸面结构，法兰的密封面采用了车削后滚压的工艺，表面的微凹坑能够储存少量密封介质，提升高温下的密封可靠性，法兰的螺栓孔采用跨中分布的形式，避免螺栓受力不均导致的法兰翘曲。整个喷管的所有棱角位置都做了R0.5-R2的圆角过渡，没有尖锐的应力集中点，在发动机启停的交变热应力作用下，不会出现棱角位置的疲劳裂纹。
