梅赛德斯奔驰DB605D航空发动机结构

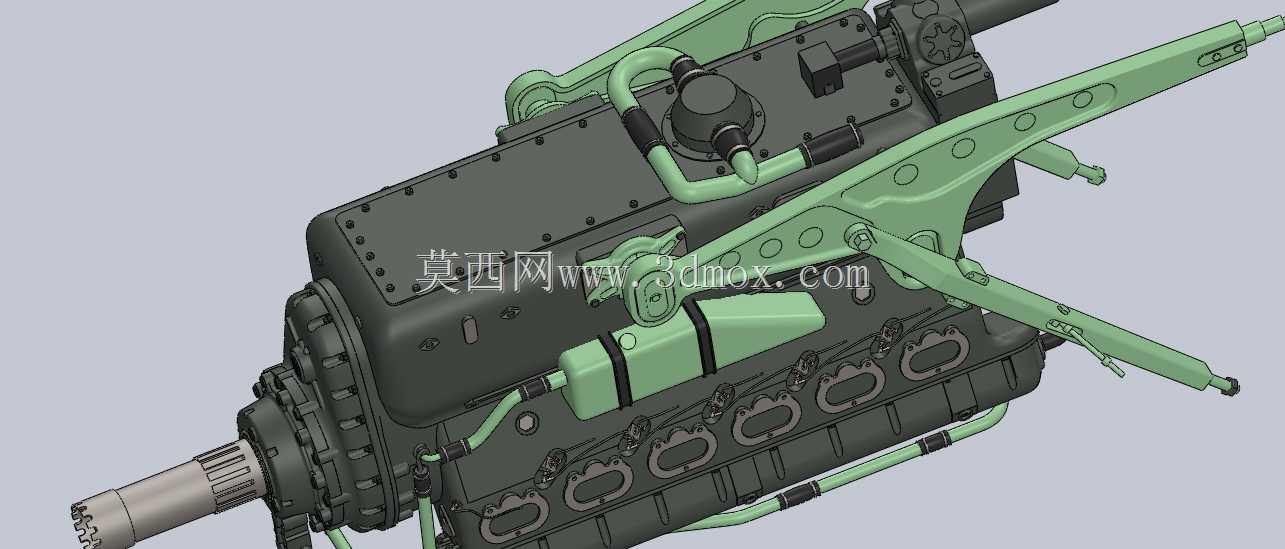

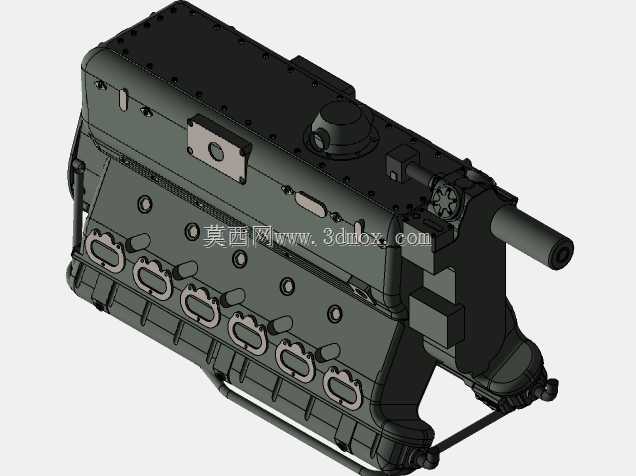

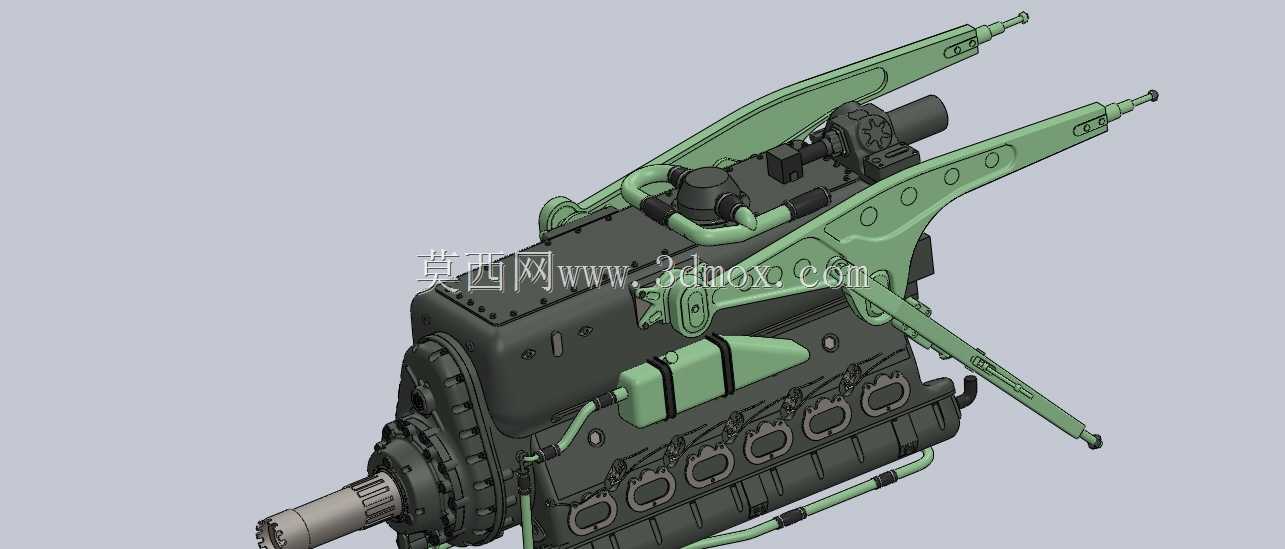

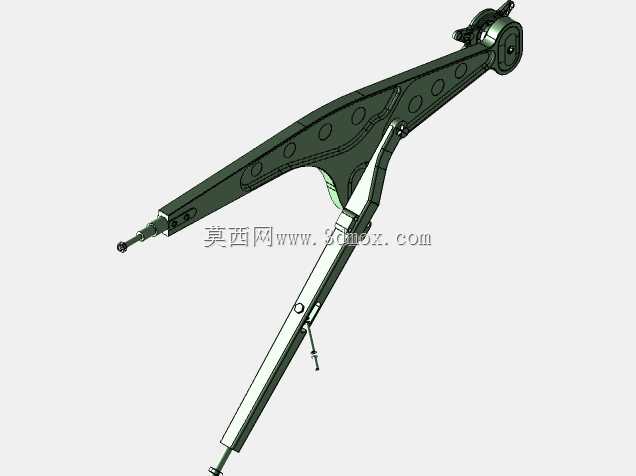

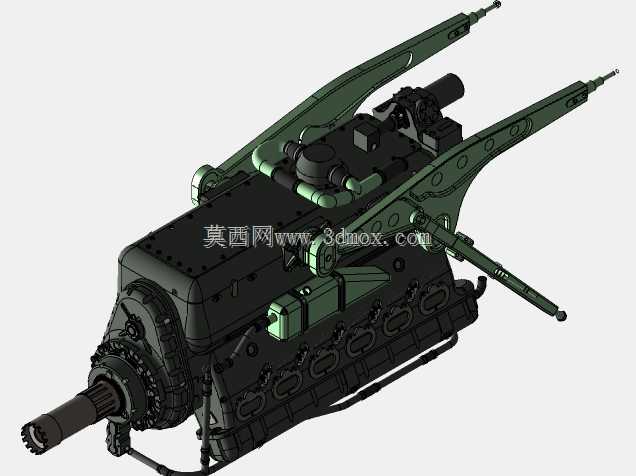

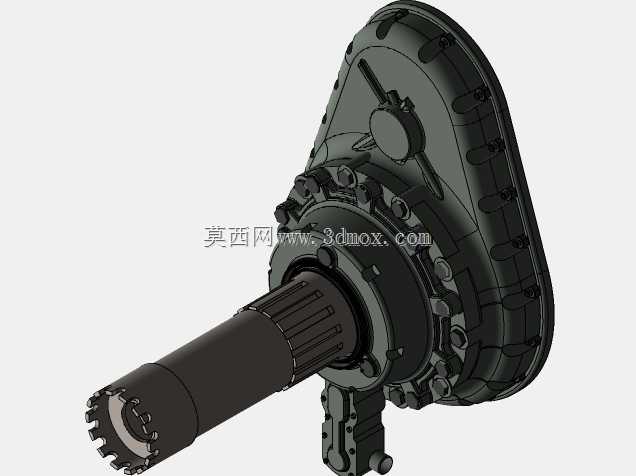

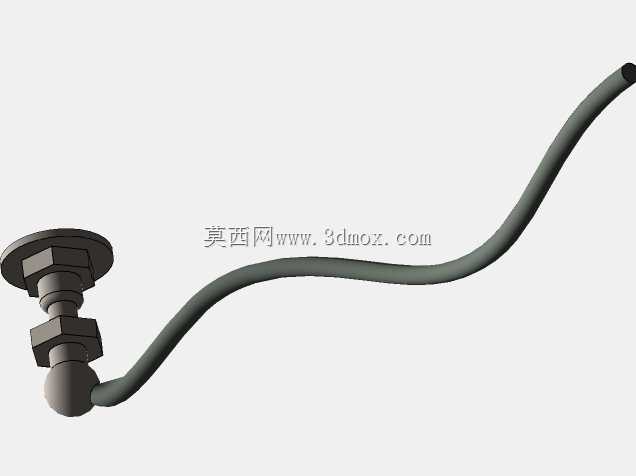

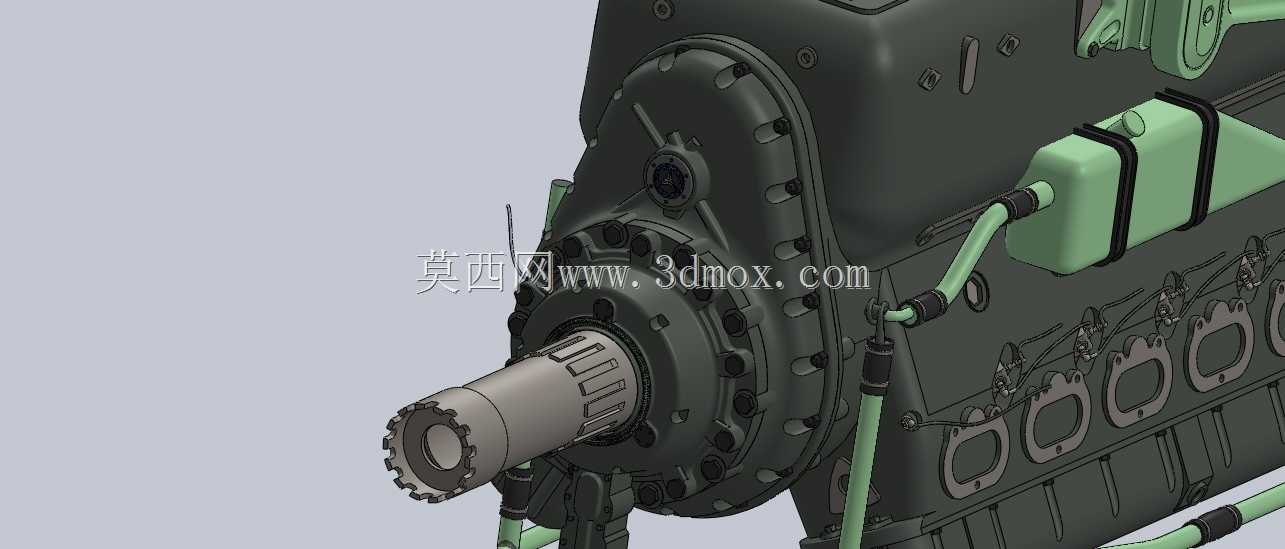

倒置V型12缸航空发动机的加工适配一直是量产环节的核心痛点，缸体与两侧附件支架的同轴度公差若超出0.02mm，装机后高速运转时会出现附件传动齿轮偏磨，直接缩短发动机大修间隔。这款DB605D的三维结构里，浅绿色的附件安装支架并非简单焊接在缸体外侧，每一处连接耳片的螺栓孔位都预留了0.05mm的铰削余量，对应缸体侧的螺纹孔同轴度偏差在建模阶段就做了偏移补偿，避免加工时因缸体铸造应力释放导致孔位错位，装配时不用反复修磨支架接触面就能保证传动齿轮的啮合间隙在0.1-0.15mm的合理区间。缸体顶部的点火线束固定座采用分段式卡扣设计，每个卡扣的开口尺寸都匹配对应缸位的高压线外径，加工时卡扣的圆弧面采用一次铣削成型，不用后续二次打磨，既减少了加工工序，也避免了打磨产生的毛刺残留在线束槽内，高速飞行时毛刺脱落打坏点火线圈的隐患。曲轴输出端的花键轴段，建模时特意将齿顶圆做了0.03mm的负公差，对应配套的减速器花键套做正公差，装配时不用加热就能轻松推入，同时花键齿侧的间隙控制在0.08mm以内，大扭矩输出时不会出现齿面冲击异响。缸体侧面的冷却液管路走向避开了主承力螺栓的安装路径，管路的固定卡箍位置都对应缸体上的铸造凸台，不用在缸体薄壁处额外钻孔攻丝，避免钻孔时破坏缸体内部的冷却腔道，也减少了加工时的换刀次数。两侧的发动机安装吊耳的受力面做了加厚处理，建模时就模拟了整机1.2吨重量下的应力分布，吊耳与缸体连接的螺栓孔周围做了加强筋过渡，加工时加强筋与缸体一体铣削成型，不用额外焊接加强块，避免焊接产生的热变形导致吊耳安装面平面度超差，装机后吊耳受力不均出现断裂风险。分电器安装座的定位销孔采用不对称排布，装配时不会出现装反的情况，定位销的突出高度控制在5mm，刚好能对准安装座的销孔，不用反复调整分电器的点火正时角度，单台发动机的装配时间能缩短近20分钟。
