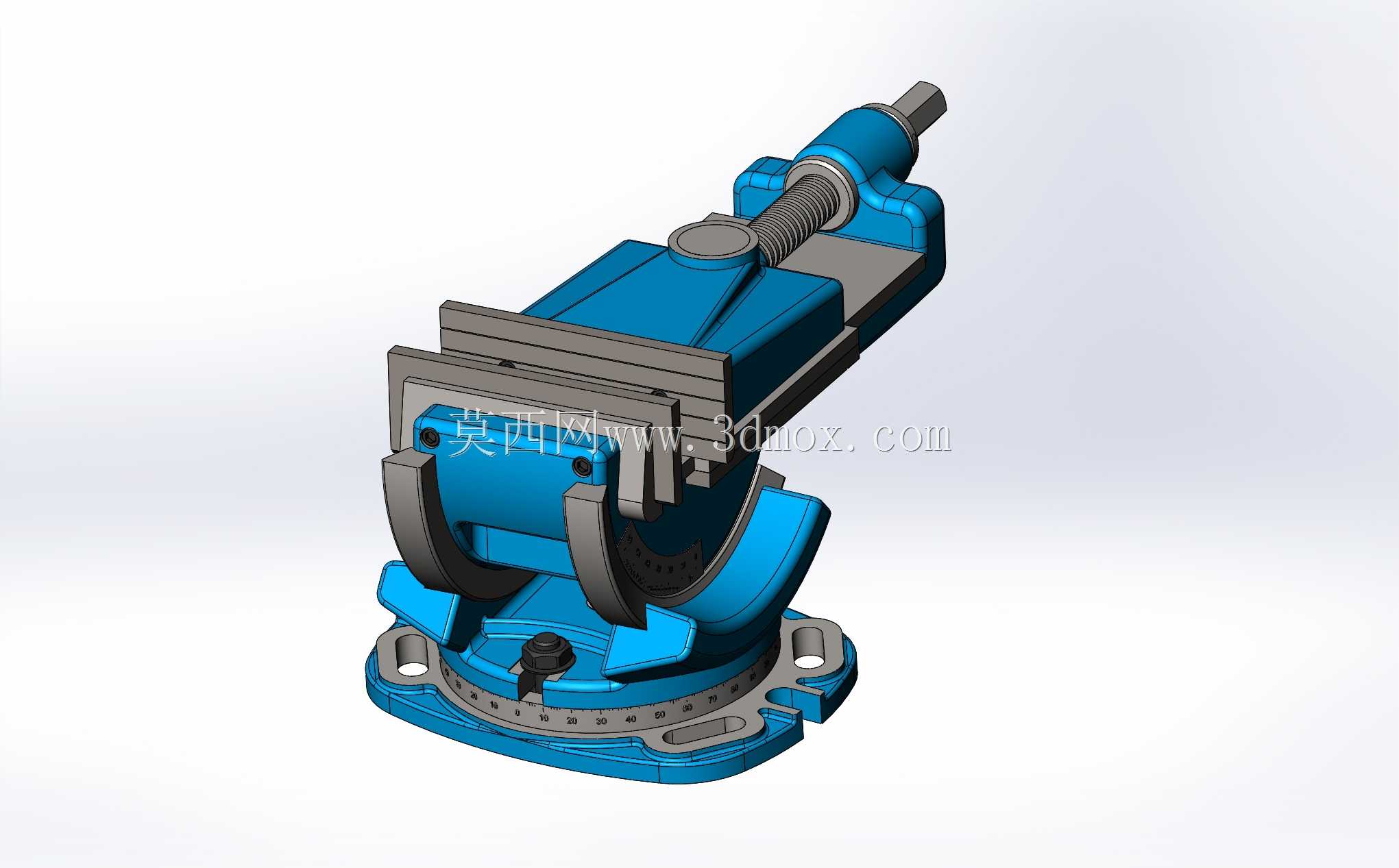

可倾斜旋转式机用重型台虎钳结构

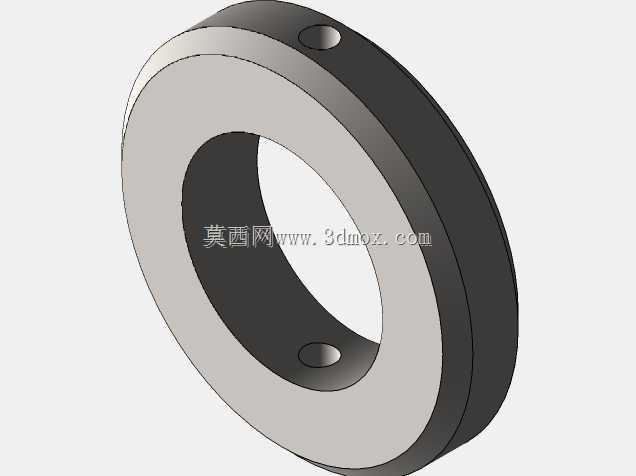

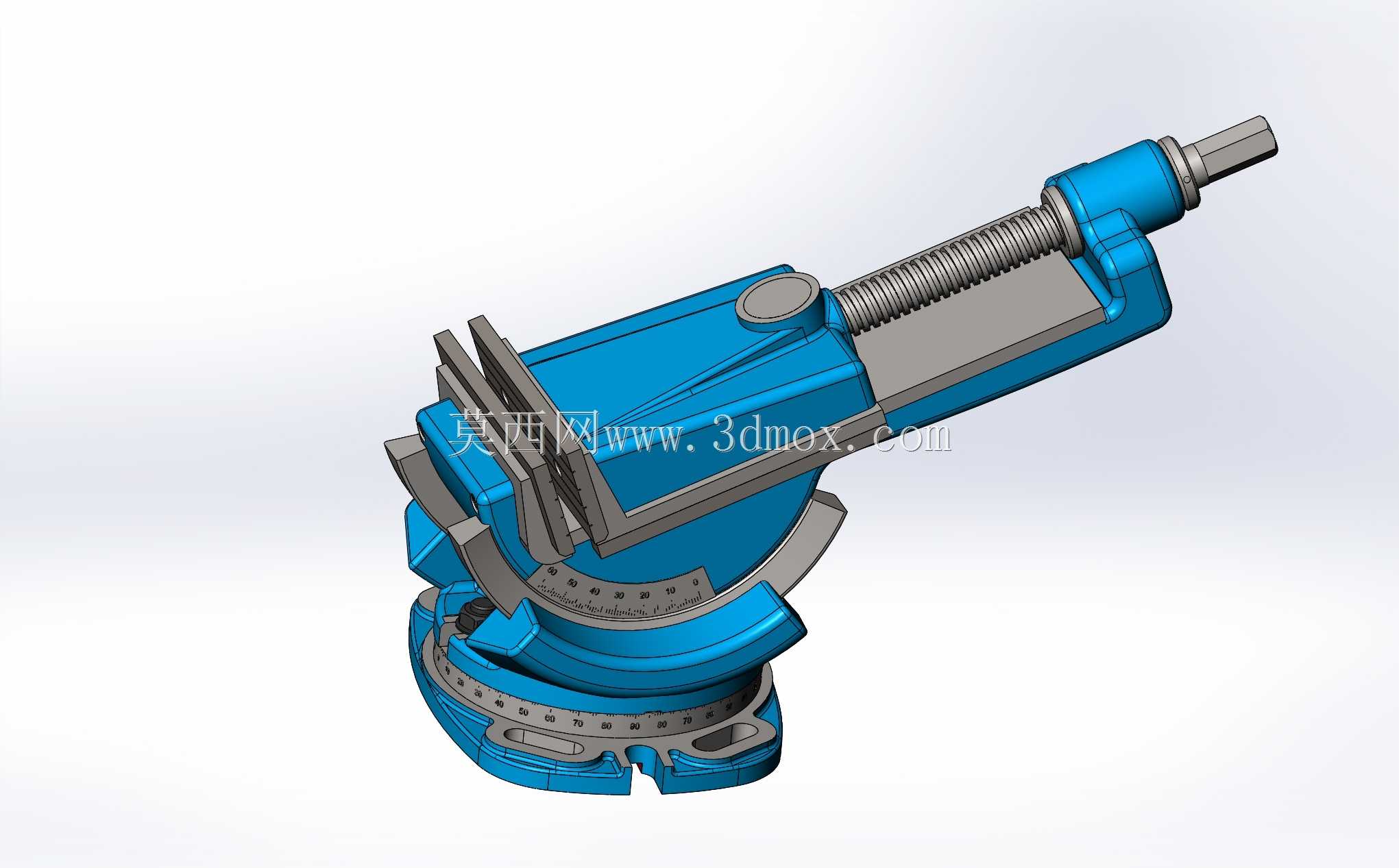

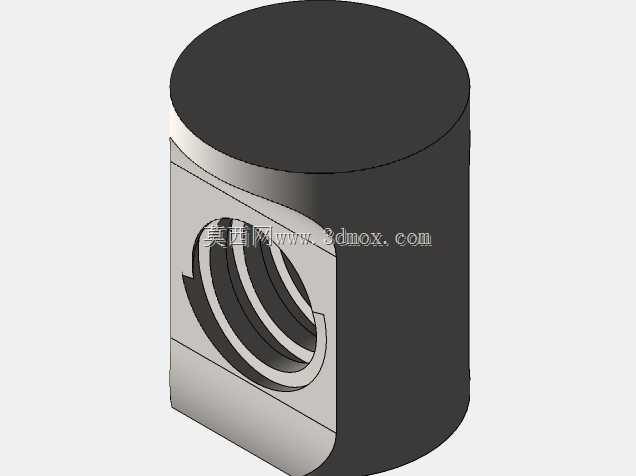

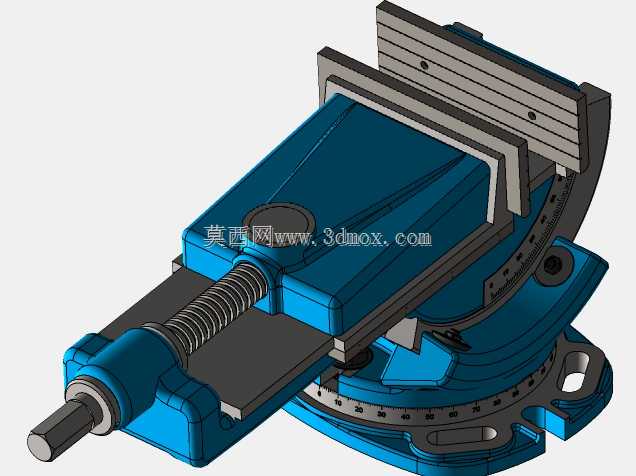

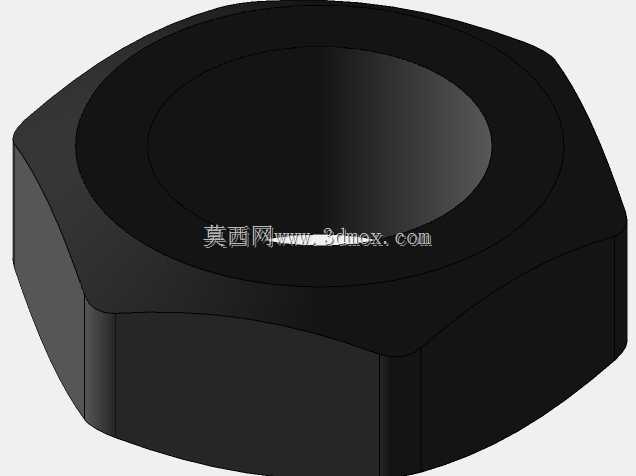

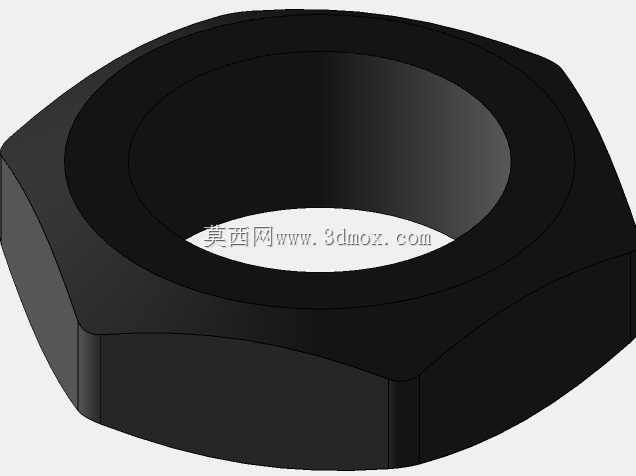

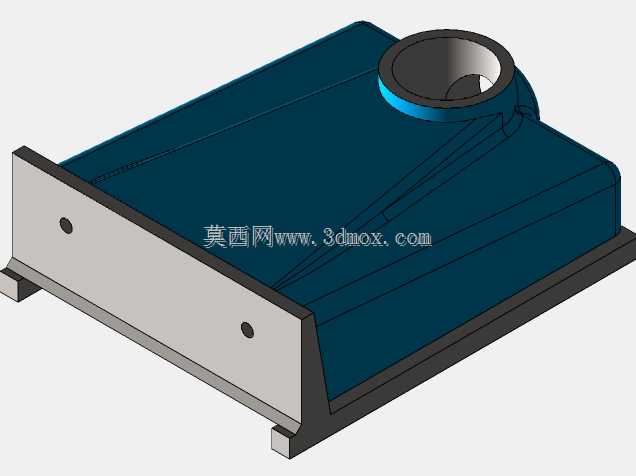

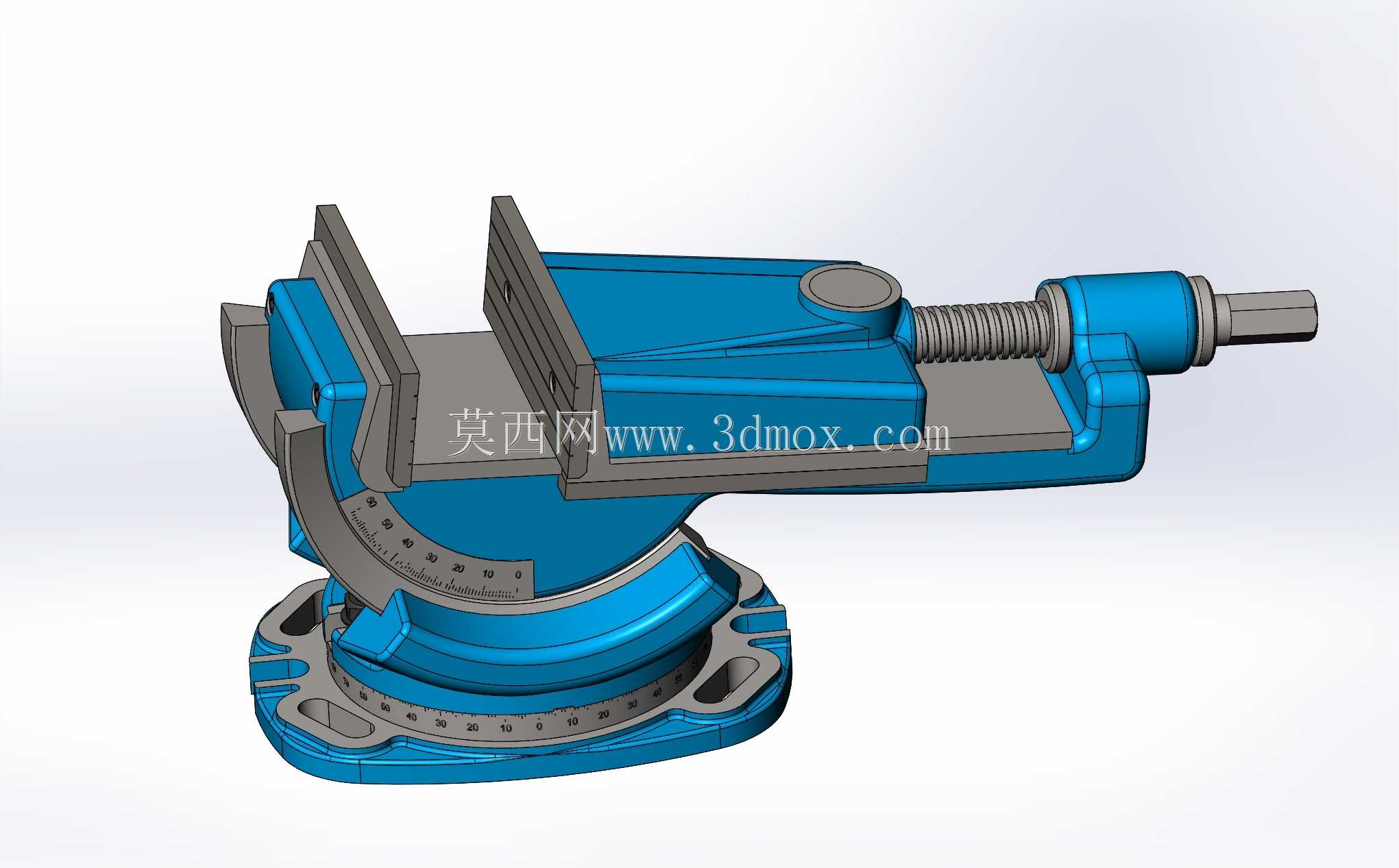

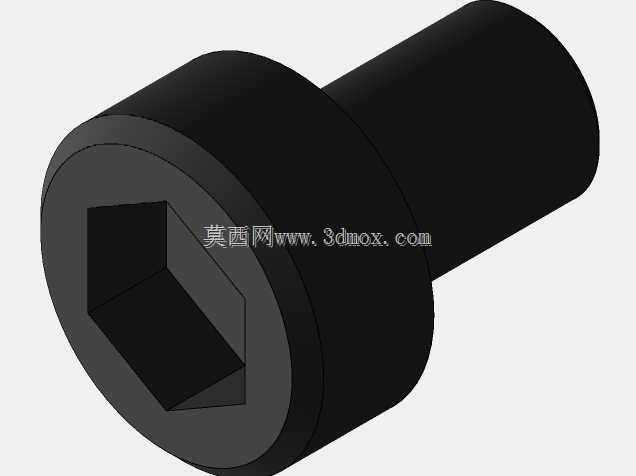

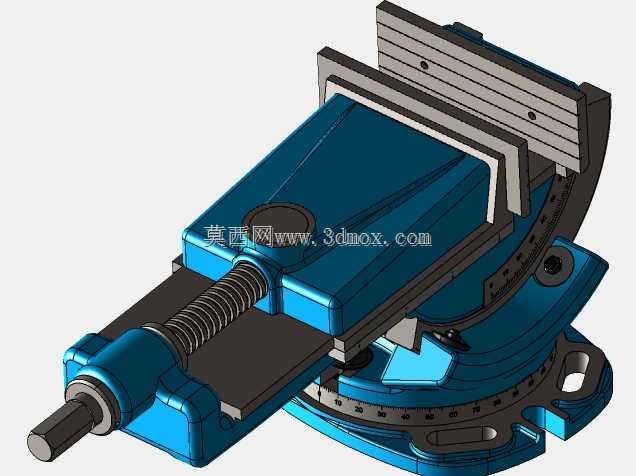

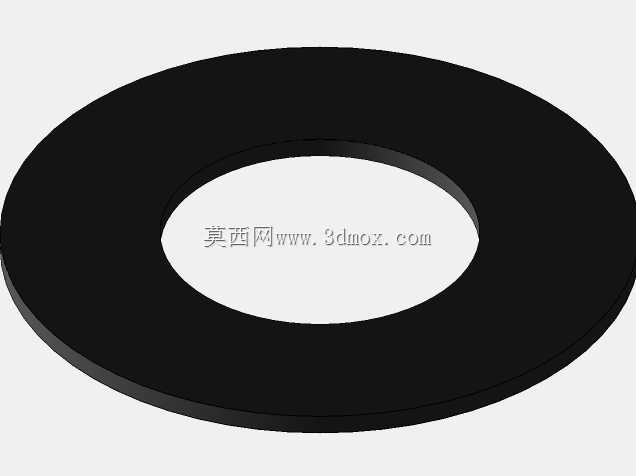

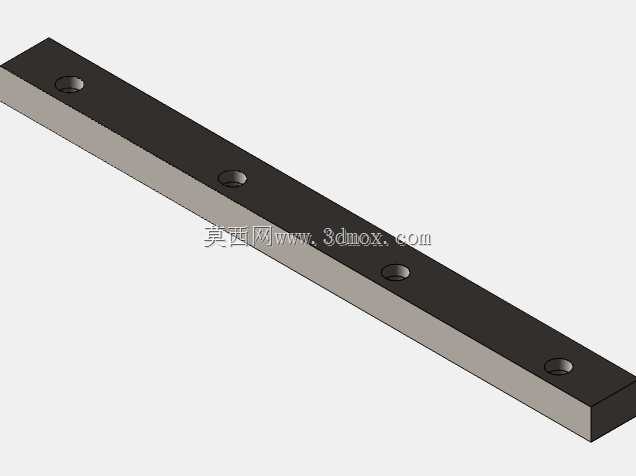

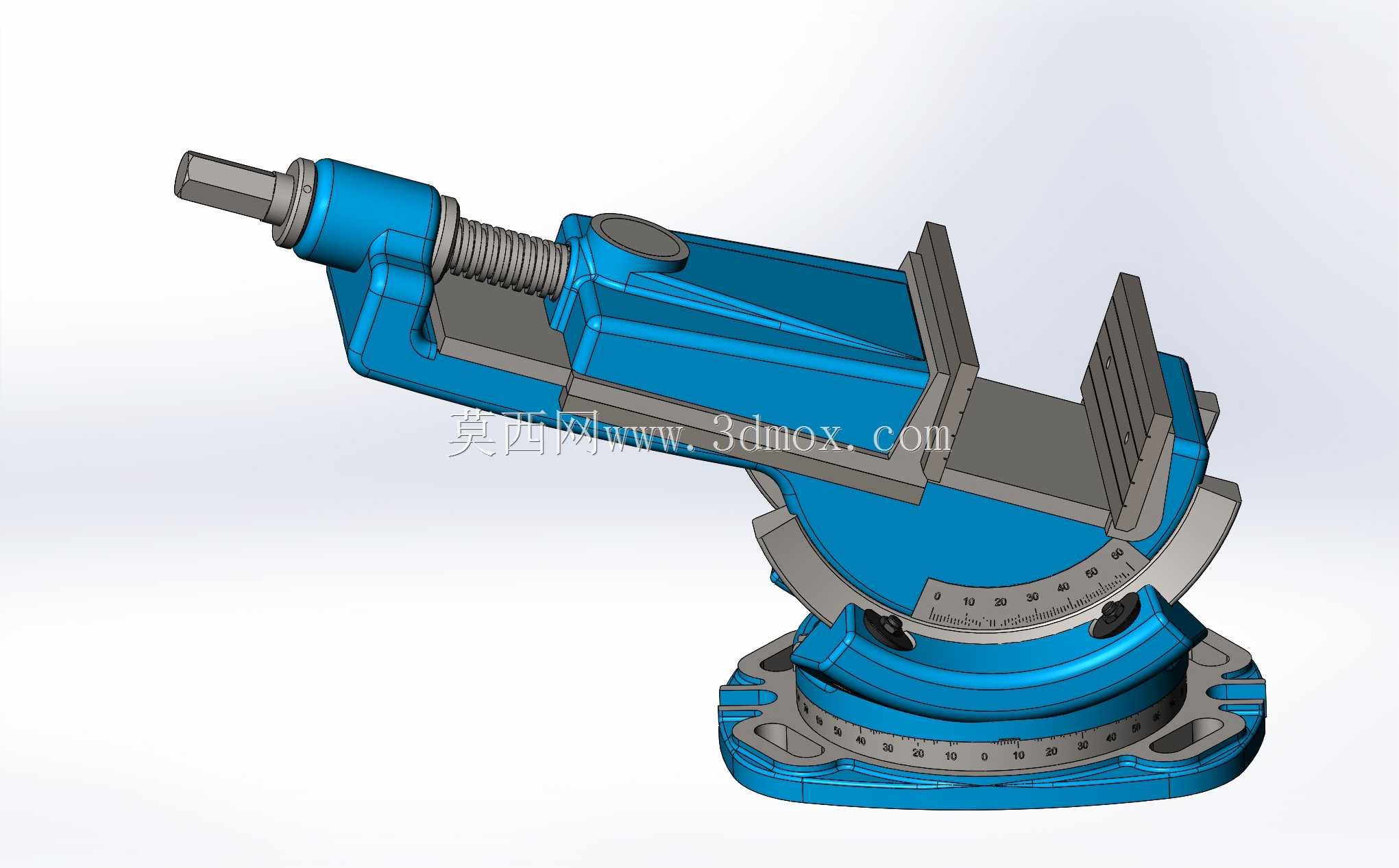

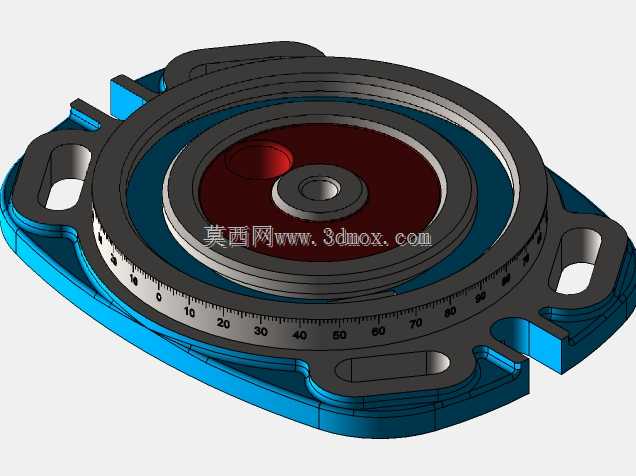

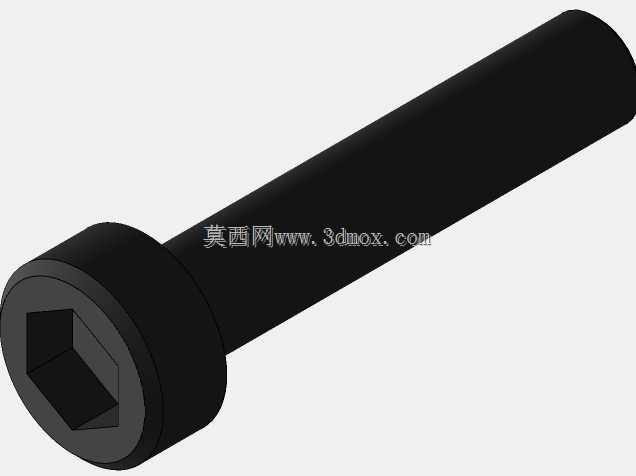

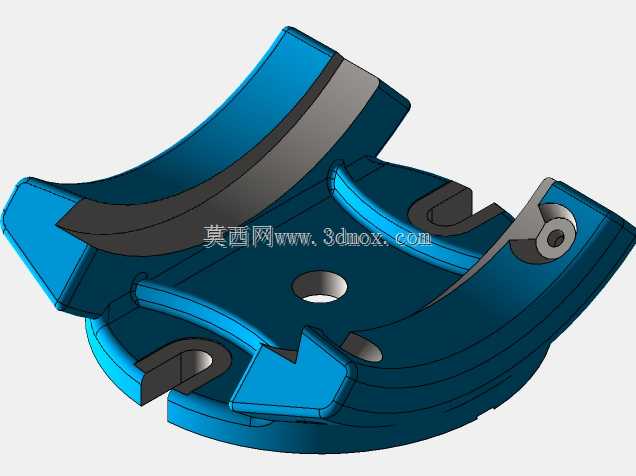

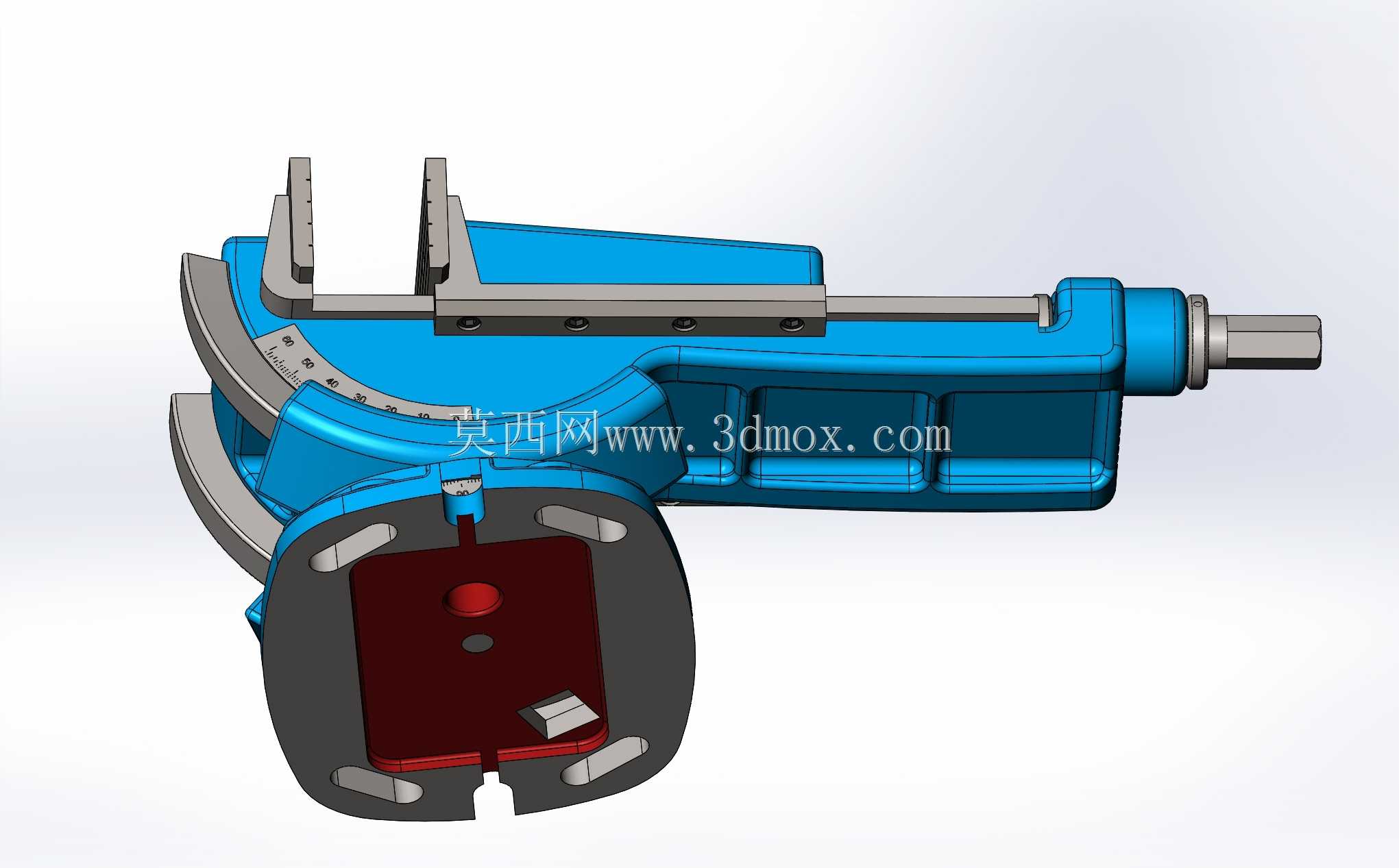

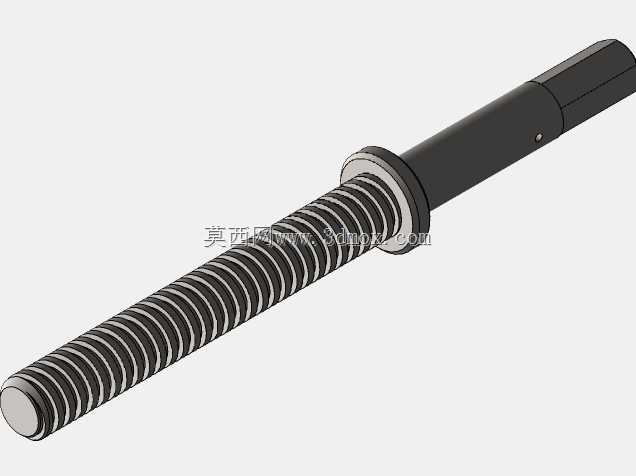

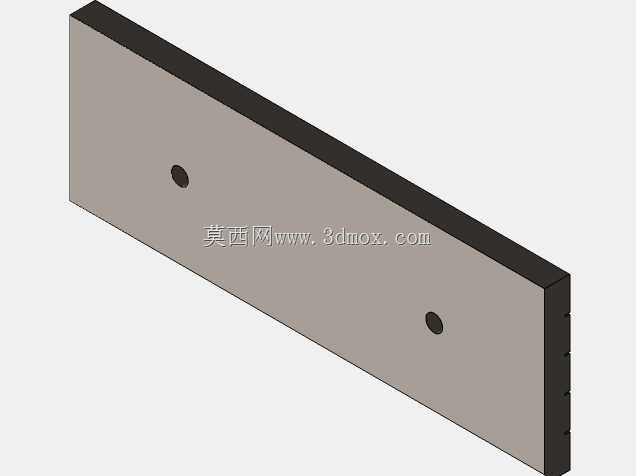

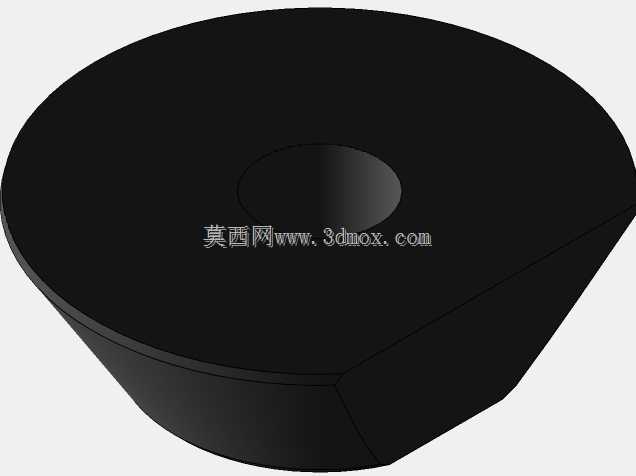

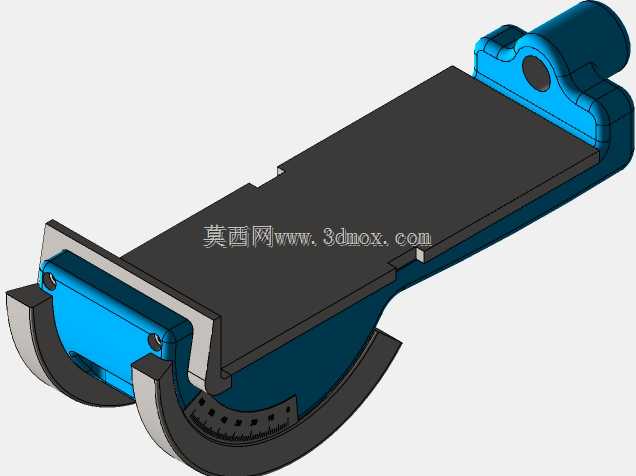

车间里常规平口虎钳只能完成水平方向的夹持作业，遇到需要多角度倾斜加工的异形工件，要么反复垫塞铜皮找正，要么二次装夹找正，累计的装夹误差很容易让铣削、钻孔工序的形位公差超差，这款可倾转台虎钳的结构设计刚好戳中了现场加工的这类痛点。底座的360度旋转刻度盘没有做简化的光面结构，每15度设置一个定位凹坑，配合锁紧手柄的弹性顶销，旋转到常用角度时能直接卡入定位，不用反复核对刻度线找正，刻度盘边缘的沉头安装孔做了锪平处理，螺栓锁紧后不会突出盘面，旋转活动部分时不会刮到工作台面的切屑。中部的倾转转轴配合扇形刻度板，能实现0到90度的角度倾斜，转轴两端的锁紧螺母采用了细牙螺纹设计，锁紧时的轴向拉力更大，夹持重型工件做倾斜铣削时，钳身不会出现微幅偏转，扇形板的刻度边缘做了倒角钝化，长期沾附切削液和铁屑也不会出现刻度锈蚀模糊的问题。钳口部分的活动钳身和固定钳身都预留了可更换钳口板的安装槽，十字沉头螺丝的安装孔深度刚好和螺丝头厚度匹配，锁紧后螺丝头不会高出钳口工作面，装夹毛坯件时不会压出不规则凹痕，丝杆部分的铜螺母嵌在活动钳身的铸铁基座里，过盈配合的装配方式不用额外打固定销，长期往复夹紧松开也不会出现螺母松旷移位，丝杆末端的摇臂连接孔做了滚花销槽，配合圆柱销固定摇臂，施加较大夹紧力时也不会出现摇臂打滑空转。钳身的排屑槽顺着倾斜角度做了导斜面，钻铣产生的铁屑和切削液会顺着斜面流到工作台，不会积在丝杆和转轴的缝隙里造成卡滞，底部的四个安装耳做了加厚处理，即使是用压板压在铣床工作台上做重切削，也不会出现安装耳断裂的问题。这类结构的虎钳在实训教学里也很有价值，学员能通过拆装理解角度定位、螺纹锁紧、间隙补偿的实际应用，不用对着二维图纸凭空想象空间结构，装配时要注意转轴和铜套的配合公差，留0.02到0.03毫米的间隙，既保证转动顺畅，又不会出现倾转时的旷量，丝杆的轴向窜动要控制在0.01毫米以内，夹紧工件时才不会出现钳口上翘的问题。
