可倾式双向夹持角虎钳结构设计

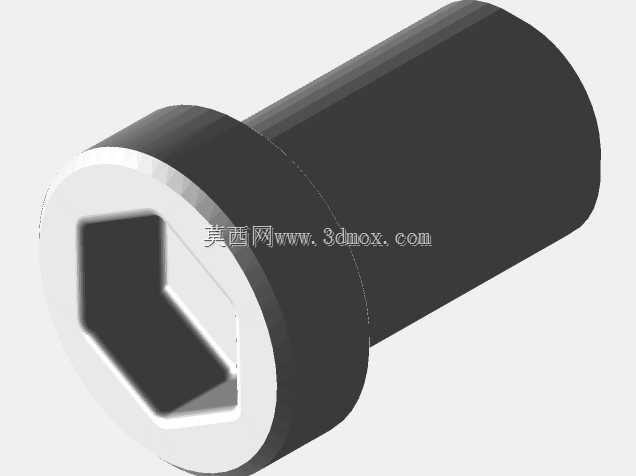

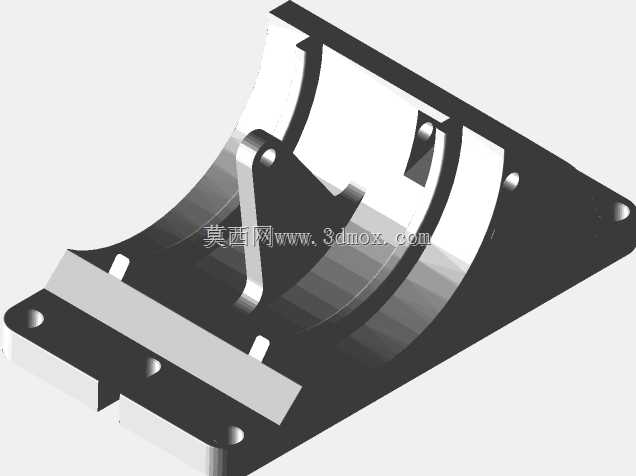

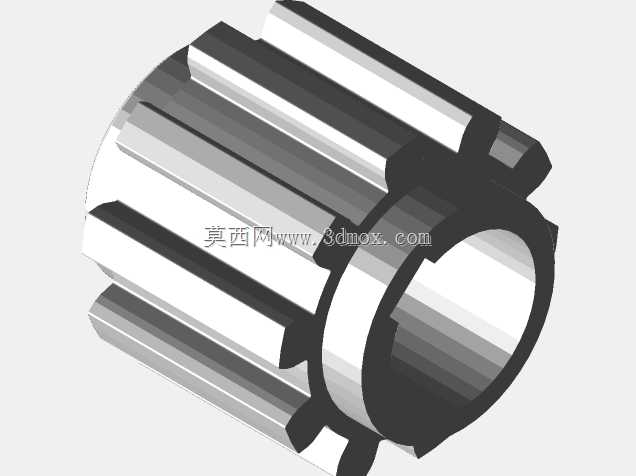

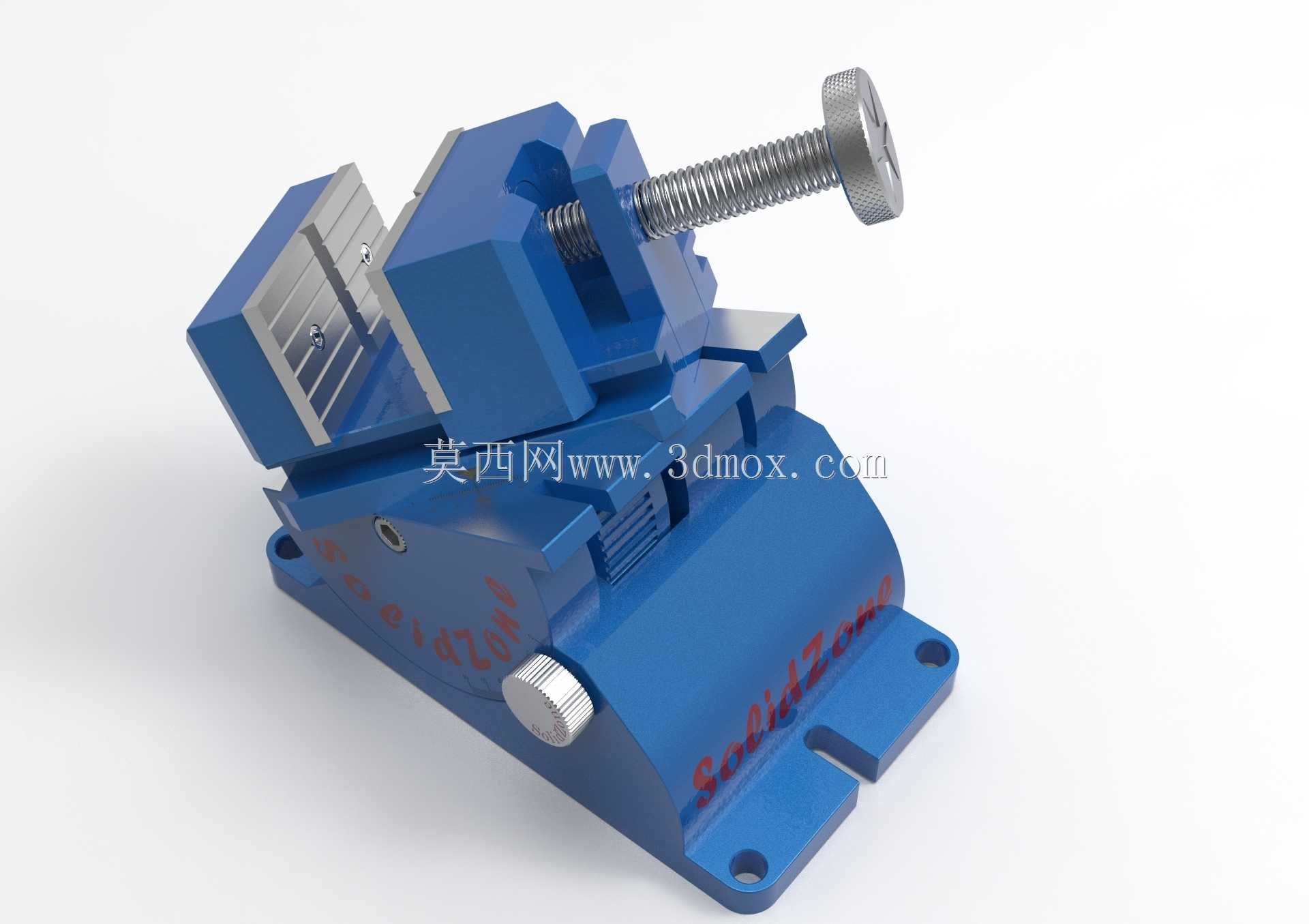

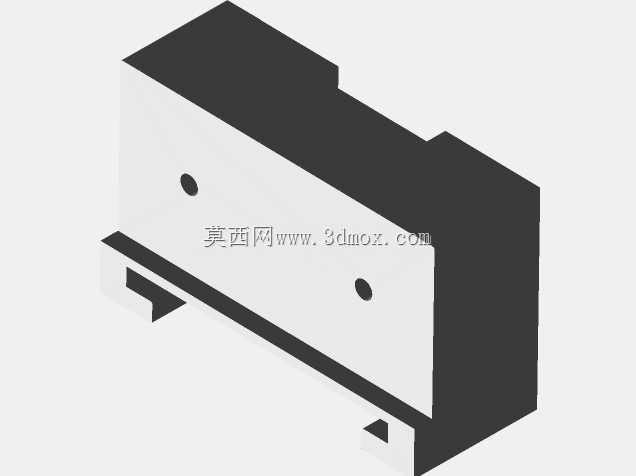

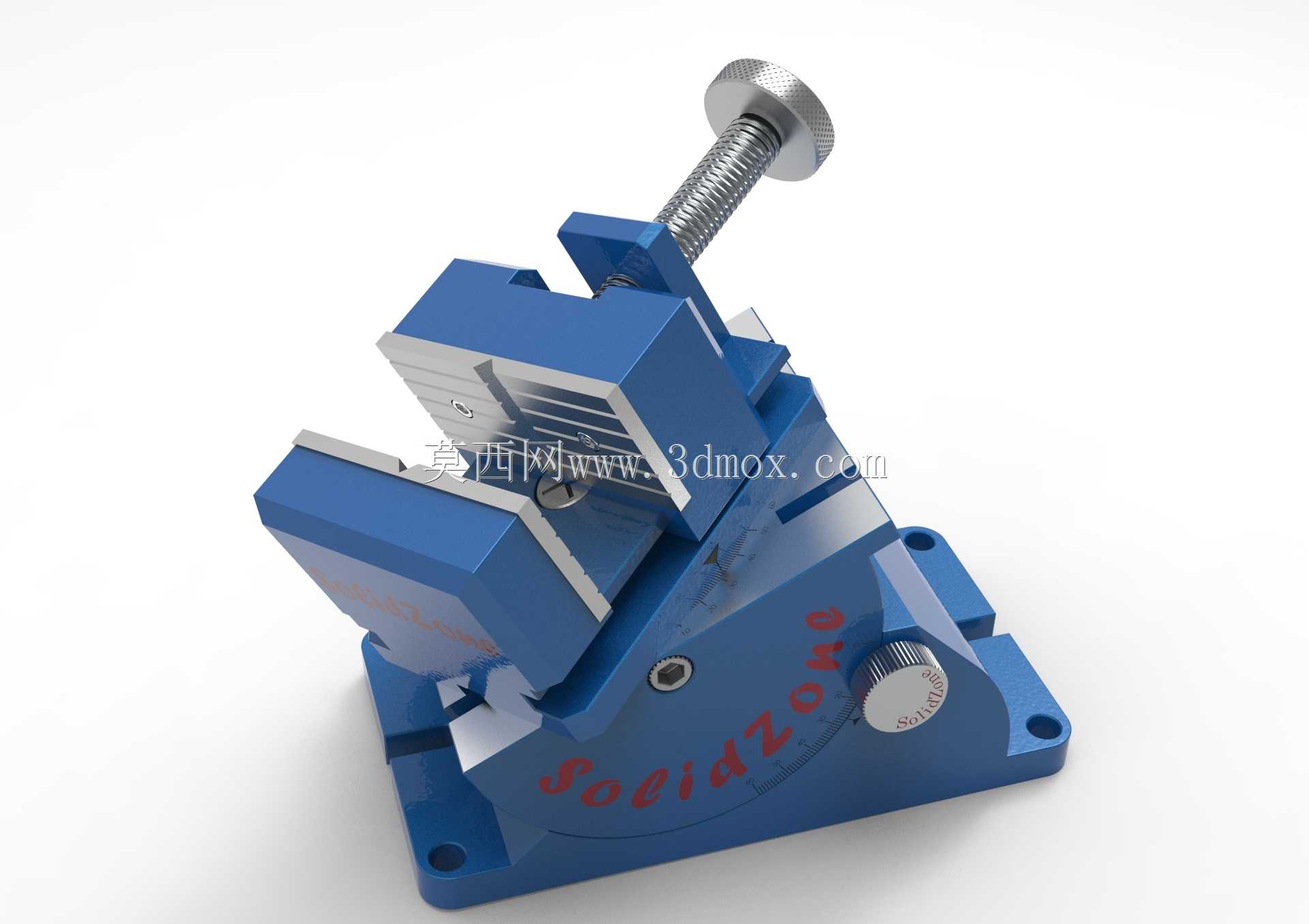

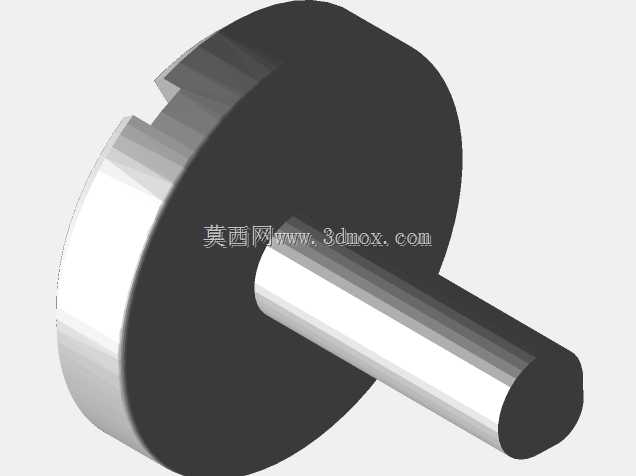

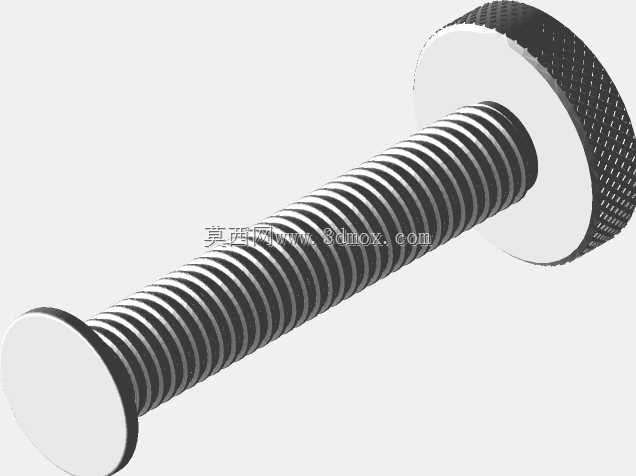

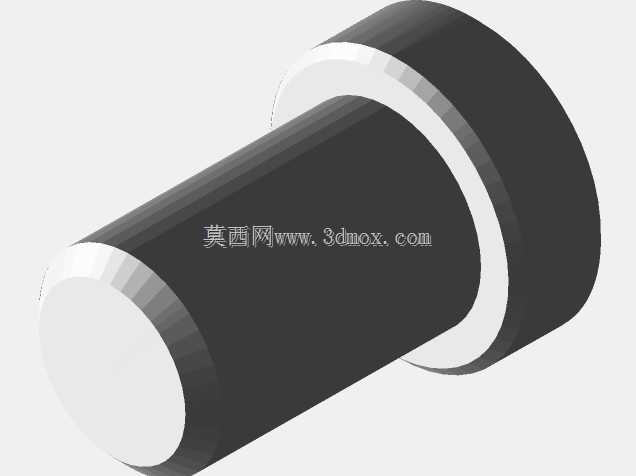

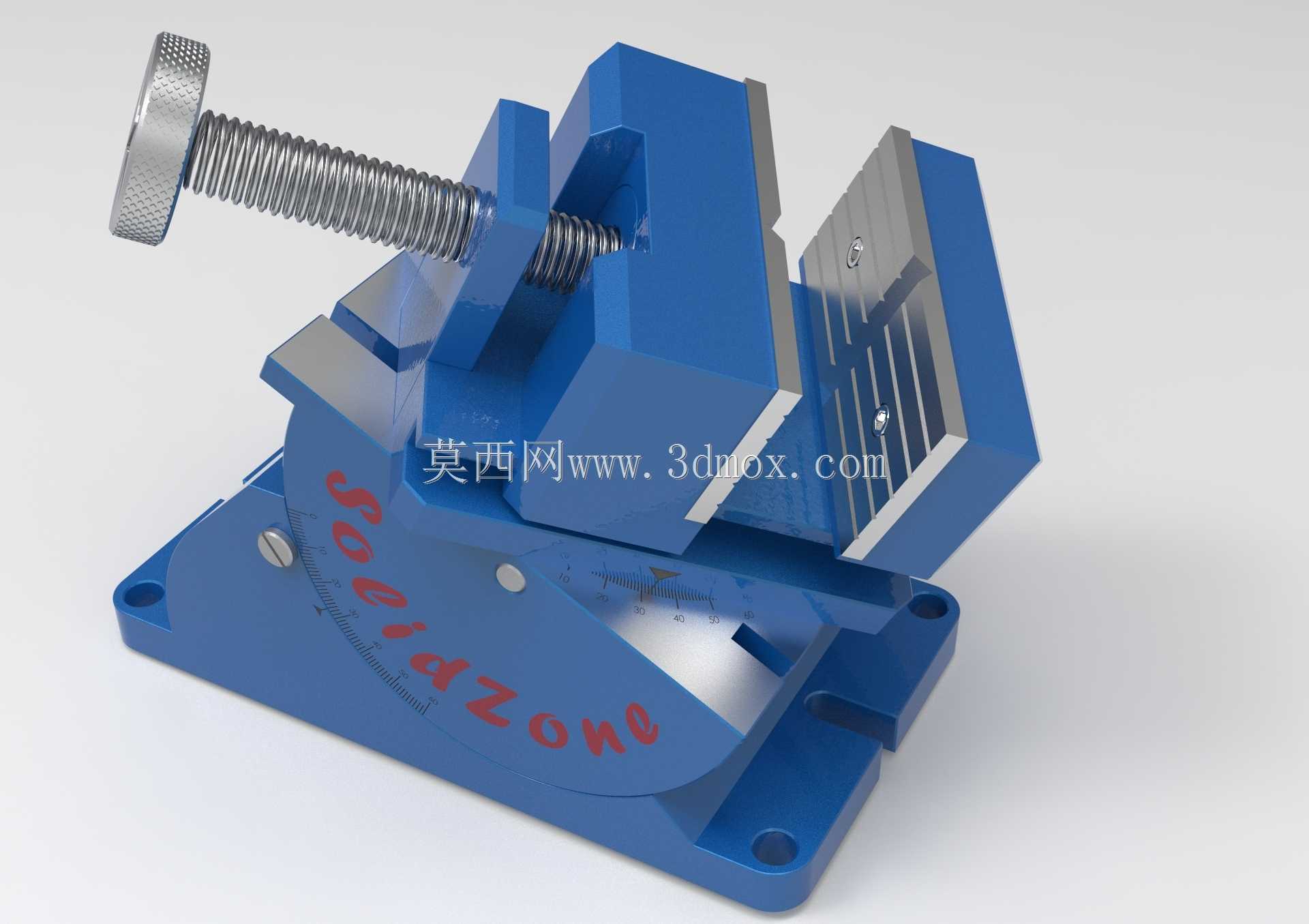

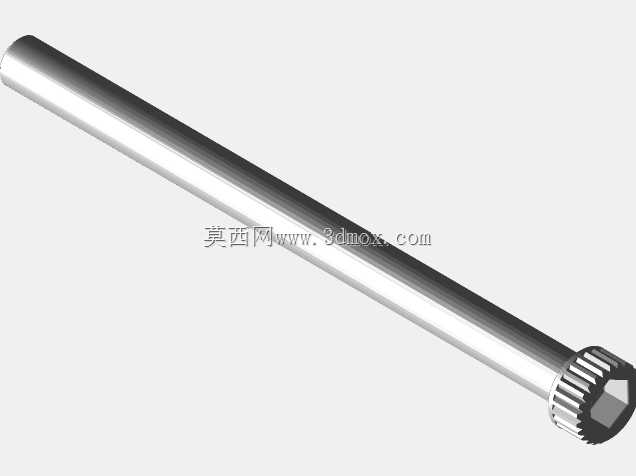

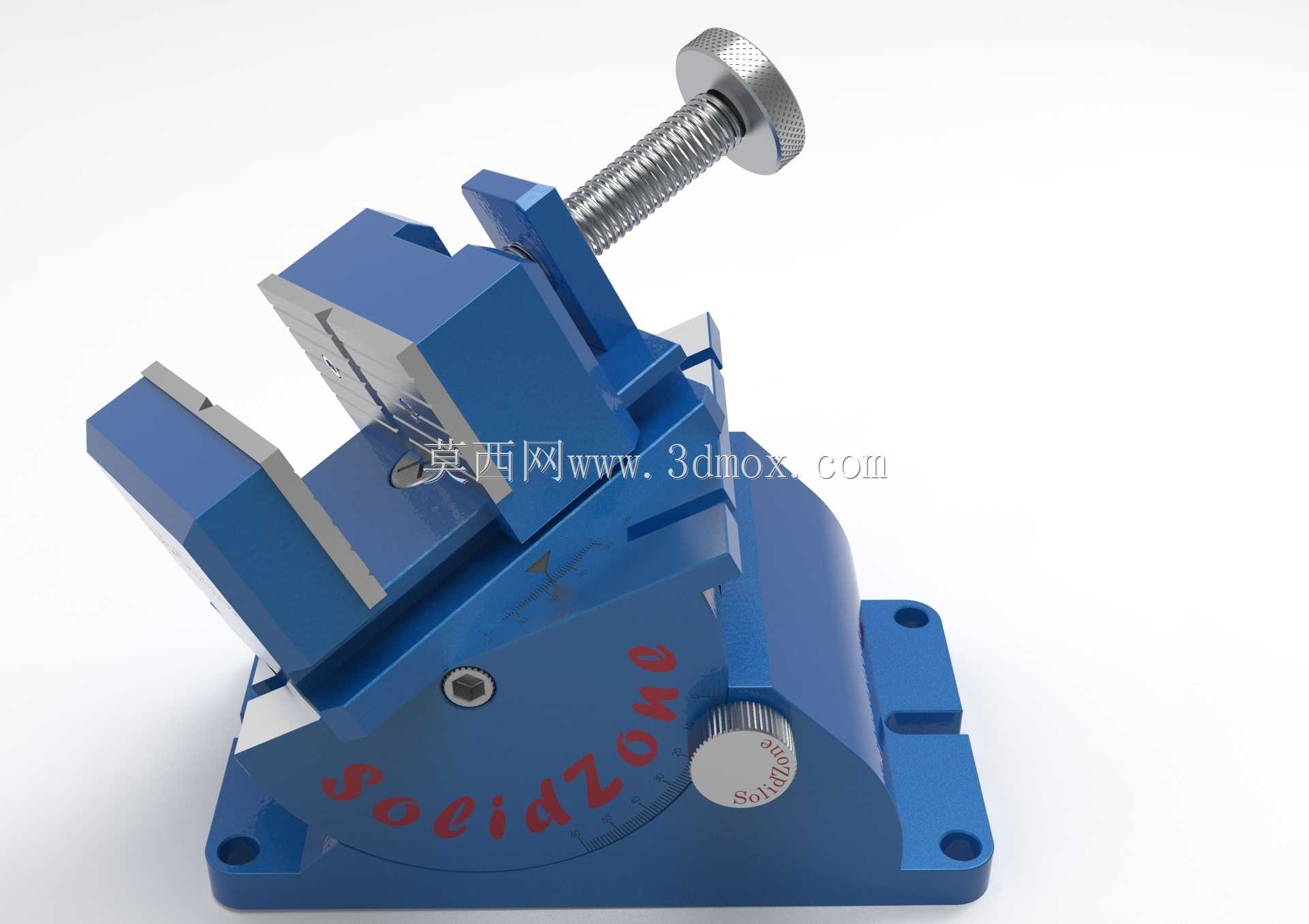

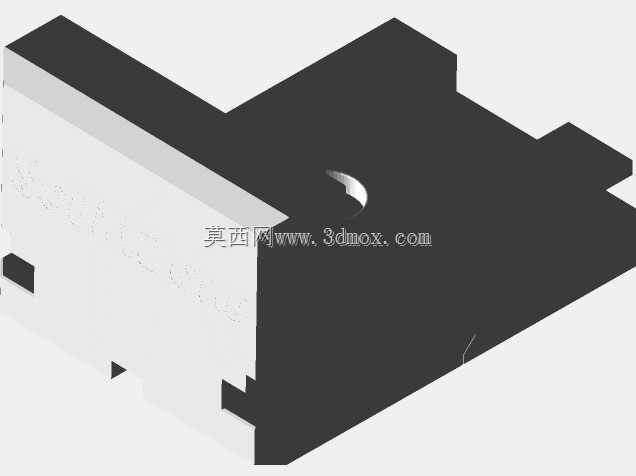

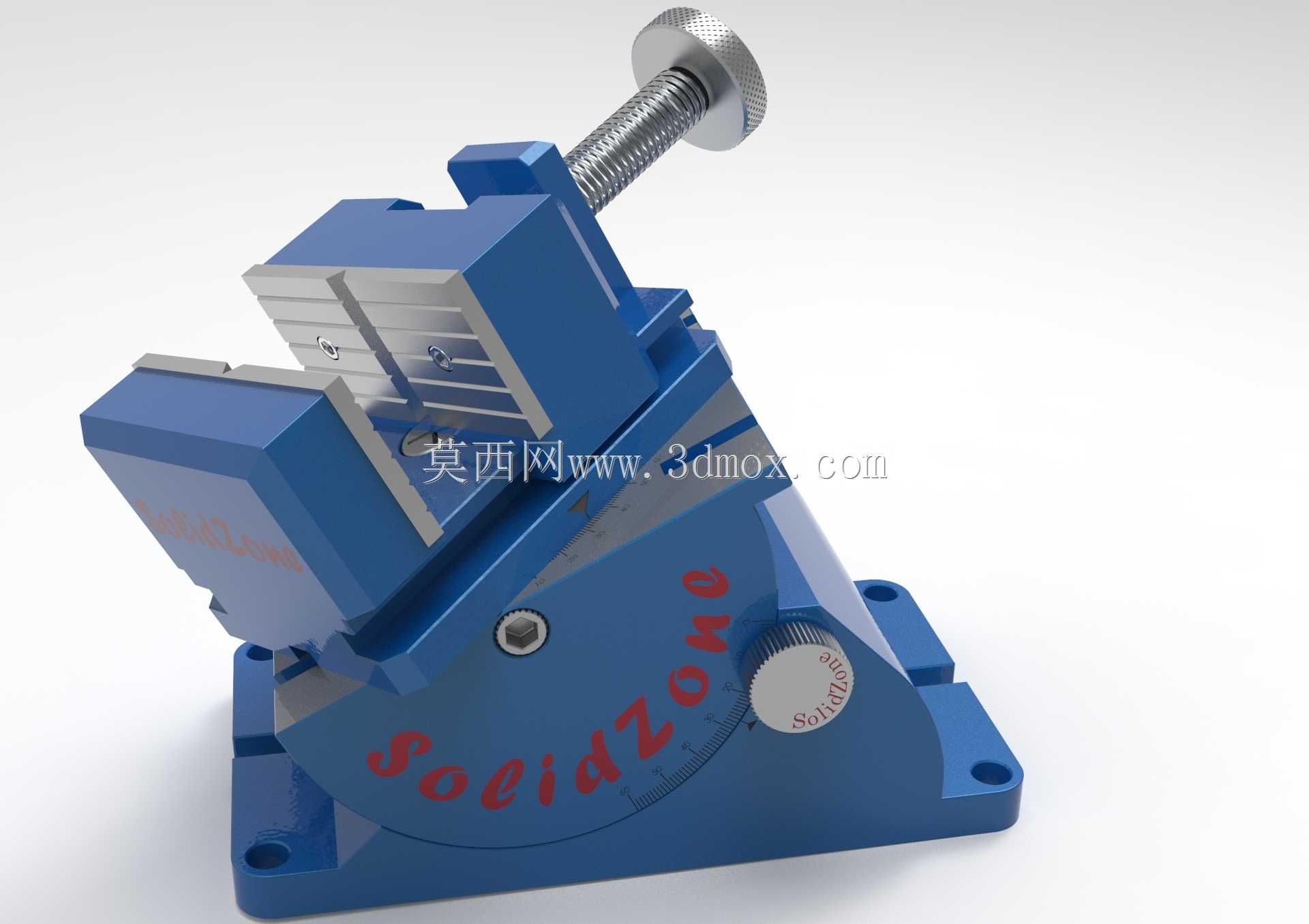

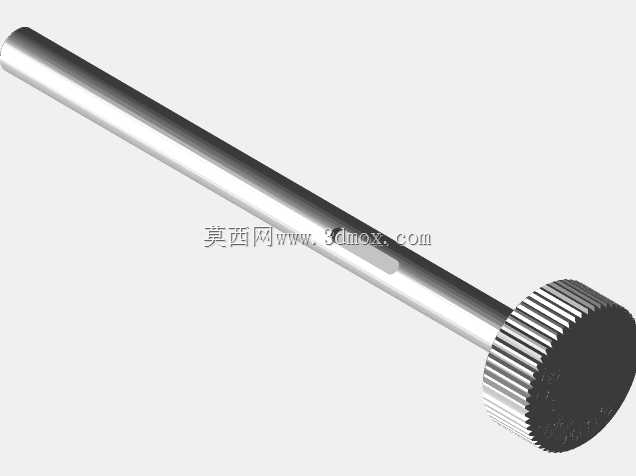

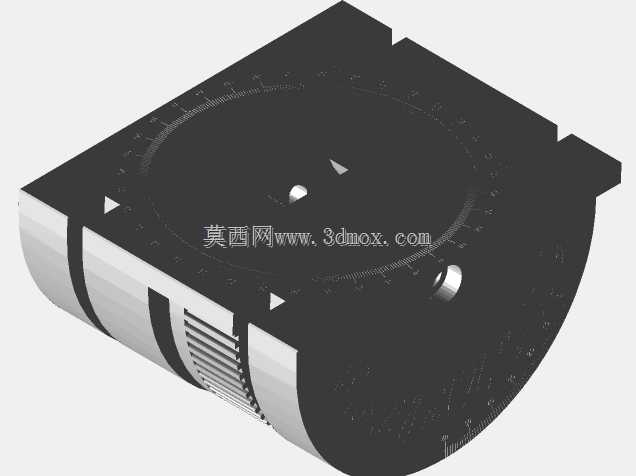

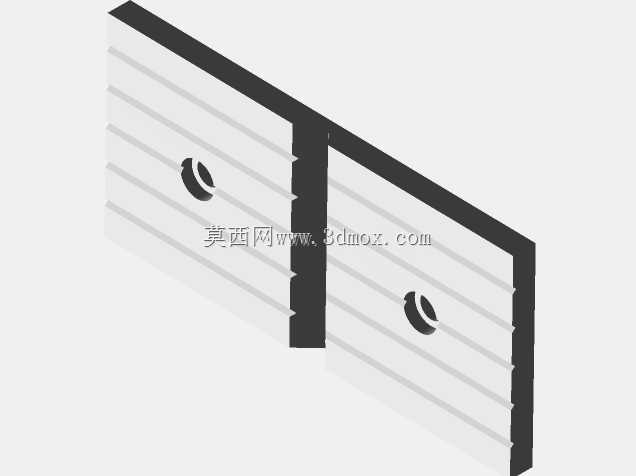

常规平口钳只能完成水平方向的直角度夹持，遇到带斜面的零件加工时，需要额外搭配正弦台或者角度垫块垫高工件，多次装夹找正的累积误差很容易让斜面加工的形位公差超差，薄型工件垫高后还容易出现夹持受力不均的翘曲问题。这款双向角虎钳直接把角度调节基座和双向夹持钳身整合为一体，省去了外接角度工装的装夹步骤。底座的弧形导轨做了等距齿槽定位，扳动钳身调整角度时，齿槽啮合的间隙控制在0.02mm以内，不会像普通可调角度虎钳那样锁紧后出现角度滑移，侧面的滚花锁紧旋钮直径做了加大处理，戴劳保手套操作时也能单手完成锁紧，不用额外找加力杆。钳身的双向夹持结构没有采用常见的上下分体拼接设计，而是把固定钳口和活动钳座的导向槽做在同一块调质45钢基体上，丝杠螺母的安装孔和导向槽一次装夹镗削完成，同轴度误差控制在0.015mm以内，夹持工件时两个钳口的平行度不会因为丝杠偏载出现错位。钳口的防滑齿做了不等距排布，靠近钳口上边缘的齿距更密，夹持小尺寸薄工件时能增大接触摩擦力，下半部分齿距放宽，夹持大尺寸毛坯件时能嵌入氧化皮表层，避免重切削时工件窜动。底座的安装孔做了长槽设计，不用完全松开T型螺栓就能在机床工作台上微调虎钳的安装位置，适配不同行程的铣床、磨床工作台装夹需求。角度调节的刻度直接蚀刻在基座弧形侧面，没有采用粘贴式刻度牌，长期接触切削液也不会出现标识脱落，刻度的最小分度值为1度，配合百分表打表校正能实现更精准的角度定位。钳身内部的丝杠做了防尘密封处理，活动钳座和基体的缝隙处加装了聚氨酯刮屑条，加工产生的铁屑和切削液不会进入导向槽内部，日常维护只需要清理表面碎屑，不用频繁拆解清理丝杠副。
