库尔特虎钳挡块结构优化设计方案

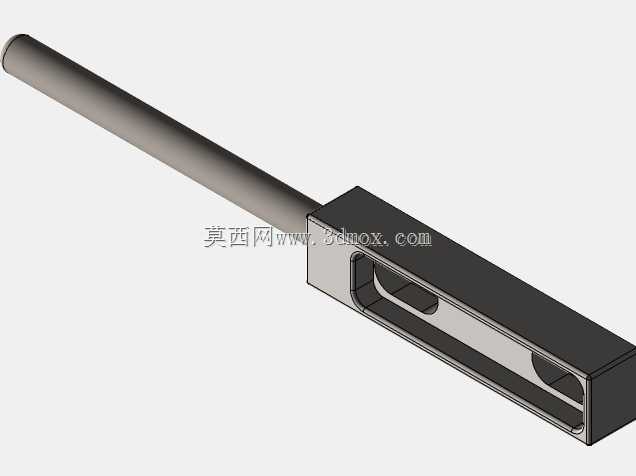

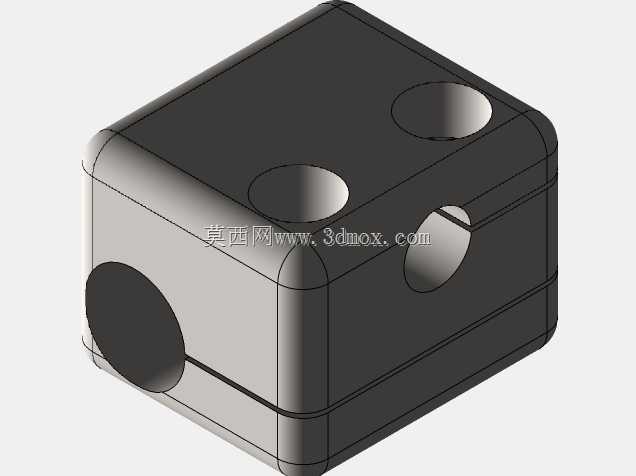

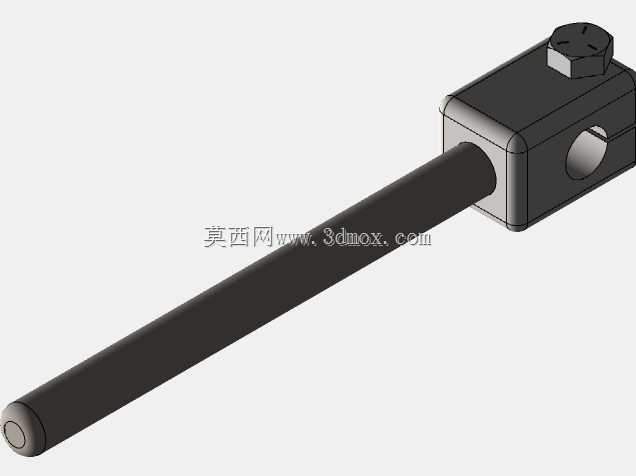

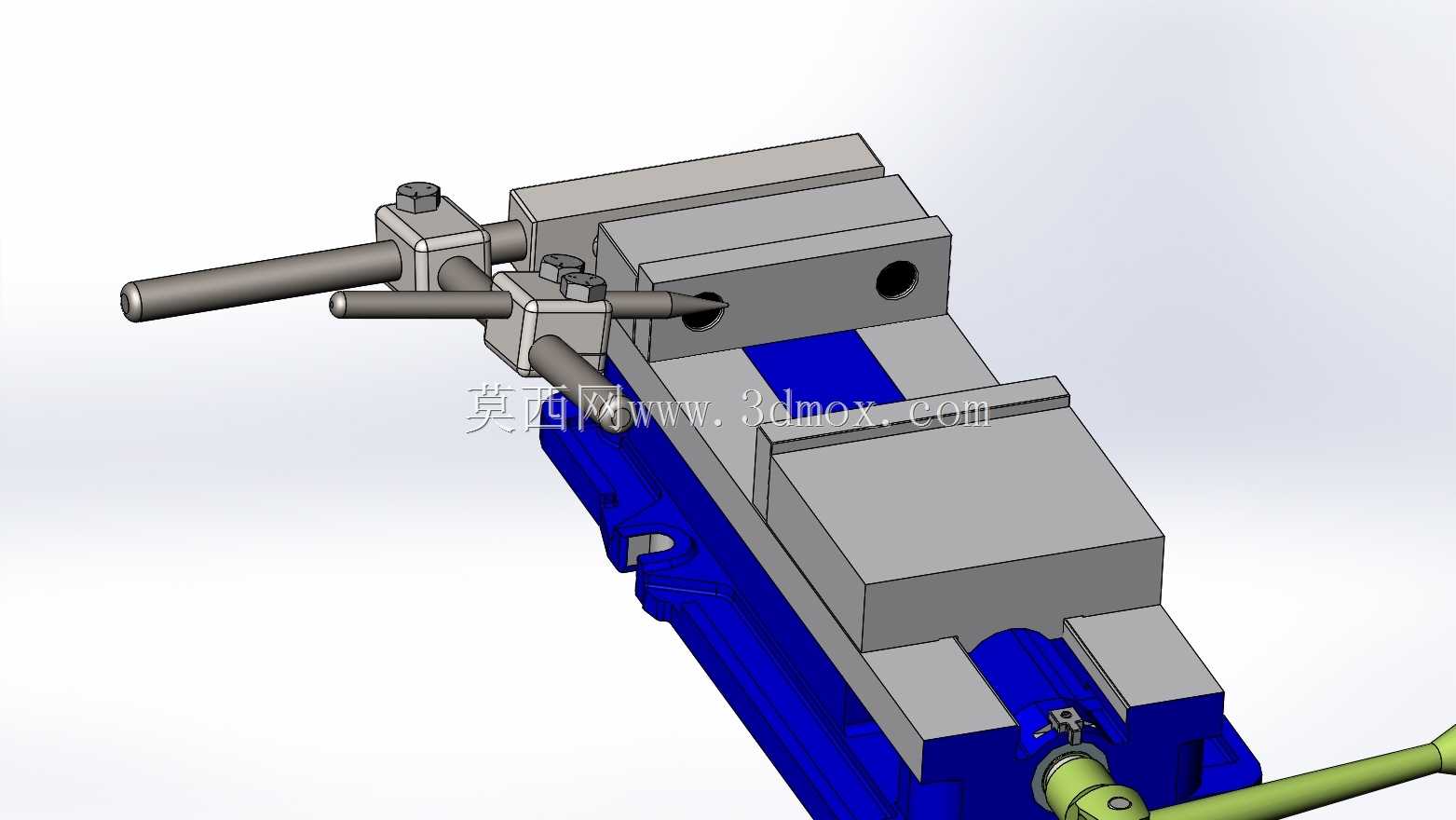

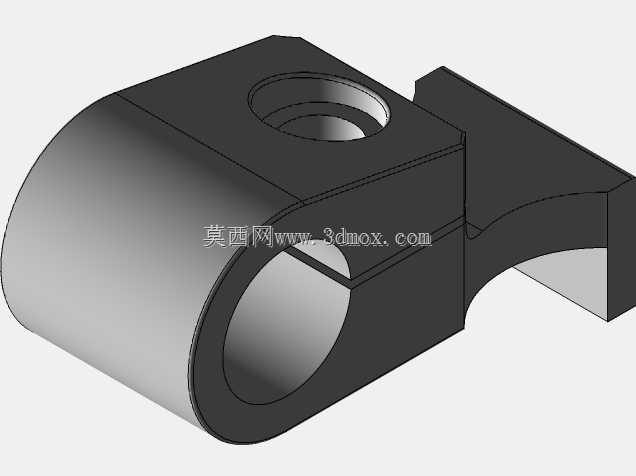

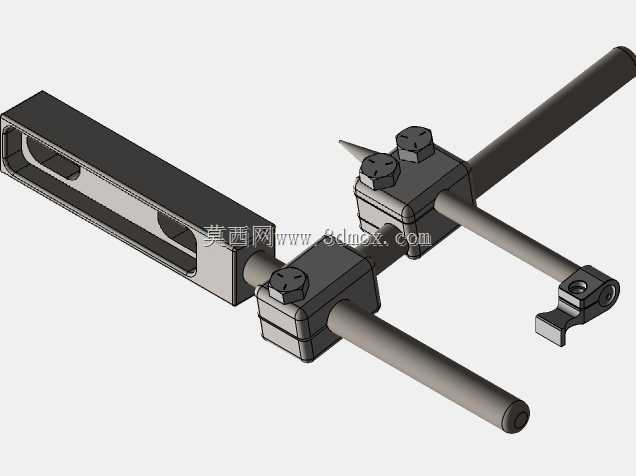

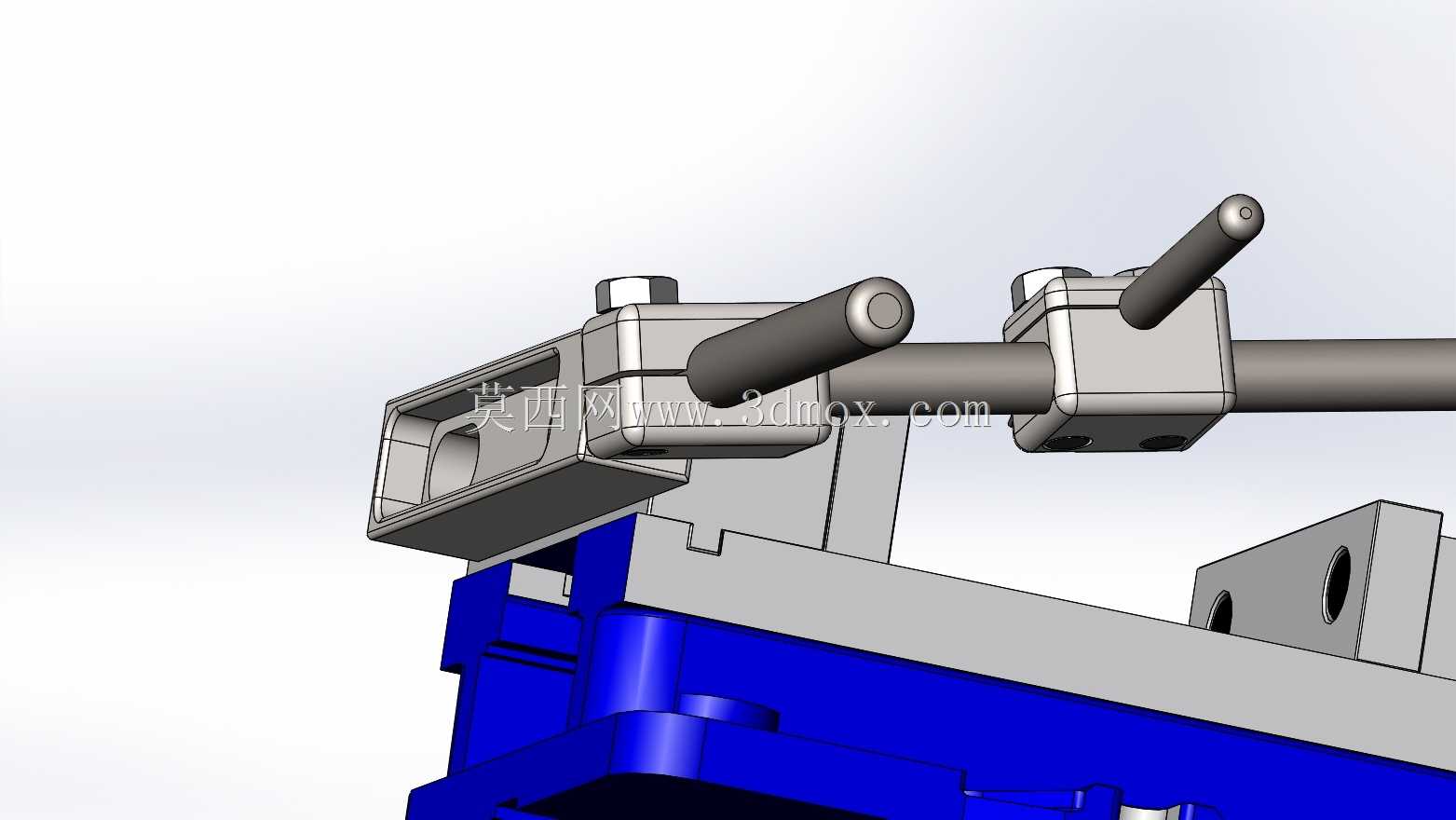

车间日常装夹异形工件时，普通虎钳固定钳口的挡块往往存在定位偏移、拆装繁琐的问题，反复找正会浪费大量有效加工时长，这款挡块的结构设计恰好戳中了一线加工的痛点。挡块与虎钳基体的配合面做了微凸的定位止口，公差控制在0.02mm以内，装配时不需要额外打表找正，靠止口的贴合就能保证挡块工作面与钳口的平行度，哪怕是新手装夹也不会出现定位偏差。侧面的钥匙孔开口做了倒角过渡，锁紧螺栓滑入时不会卡滞，不需要完全拧下螺栓就能完成挡块的翻转切换，换面装夹的时间能压缩到十秒以内，完全适配小批量多品种的加工节奏。背面的把手区域做了内凹的防滑纹理，戴劳保手套操作时也能稳稳施力，不会因为手上沾了切削液出现打滑脱手的情况。挡块的工作面做了高频淬火处理，硬度达到HRC48-52，长期夹持硬质工件也不会出现压痕变形，不需要频繁更换挡块耗材。贯穿的减重孔在保证结构刚性的前提下，把整体重量降低了近三成，频繁拆装调整时不会给操作人员带来额外的负重负担。锁紧机构的行程做了冗余设计，哪怕虎钳导轨出现轻微磨损，挡块依然能牢牢锁死在指定位置，不会因为导轨间隙出现窜动。夹持薄壁工件时，挡块的工作面可以贴软胶垫片，内凹的定位槽能卡住垫片边缘，加工过程中垫片不会移位，避免薄壁件被夹伤变形。针对长轴类工件的装夹需求，挡块端面做了V型定位槽，不需要额外搭配V型铁就能完成轴类零件的径向定位，同轴度能稳定控制在0.03mm以内。整个结构没有多余的复杂零件，日常维护只需要定期清理配合面的切屑，不需要加注特殊润滑脂，在充满切削液和金属碎屑的加工环境里也能长期稳定工作，不会因为细小切屑卡入配合间隙出现操作卡滞的问题。
