卧式线圈绕制专用工业设备结构设计

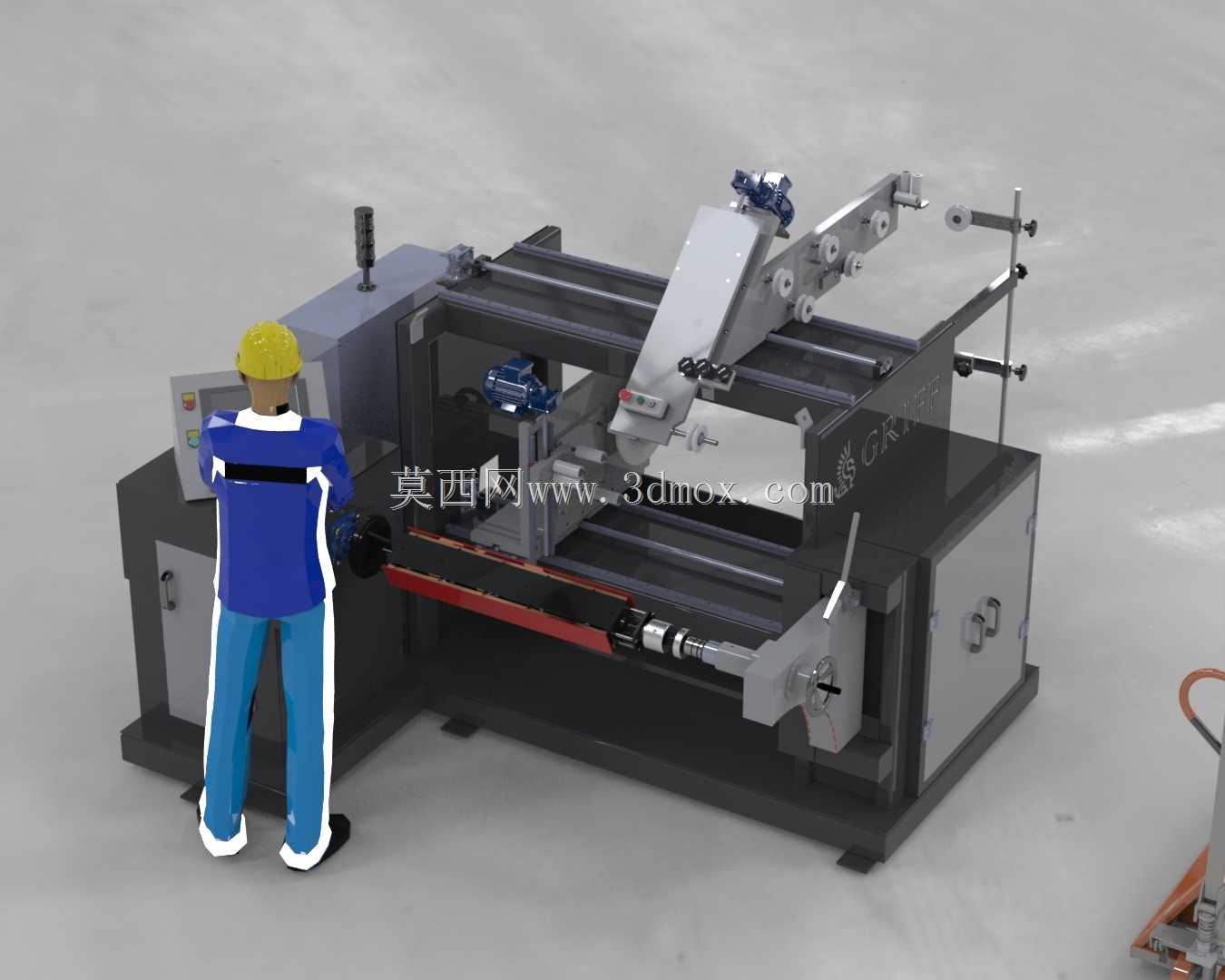

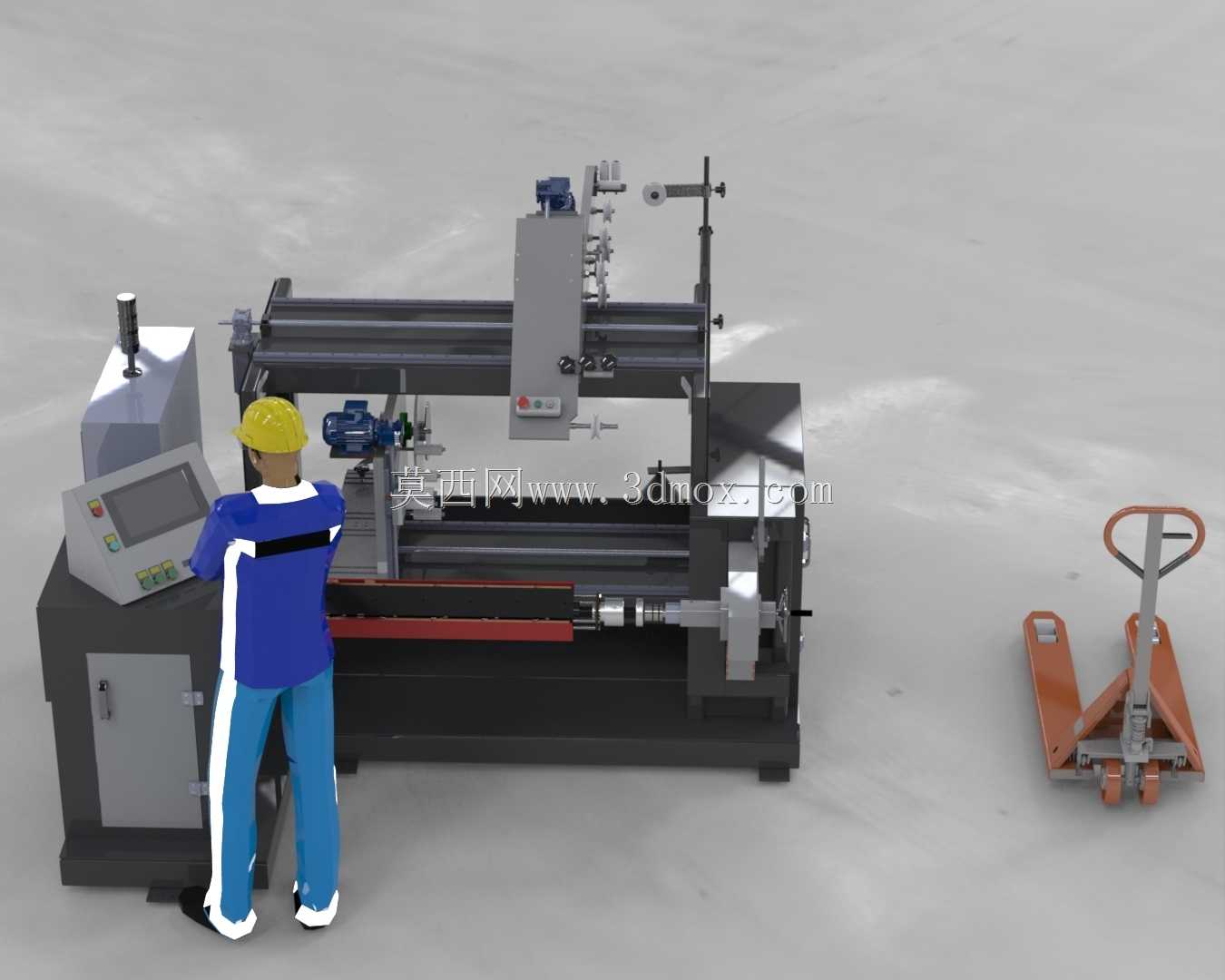

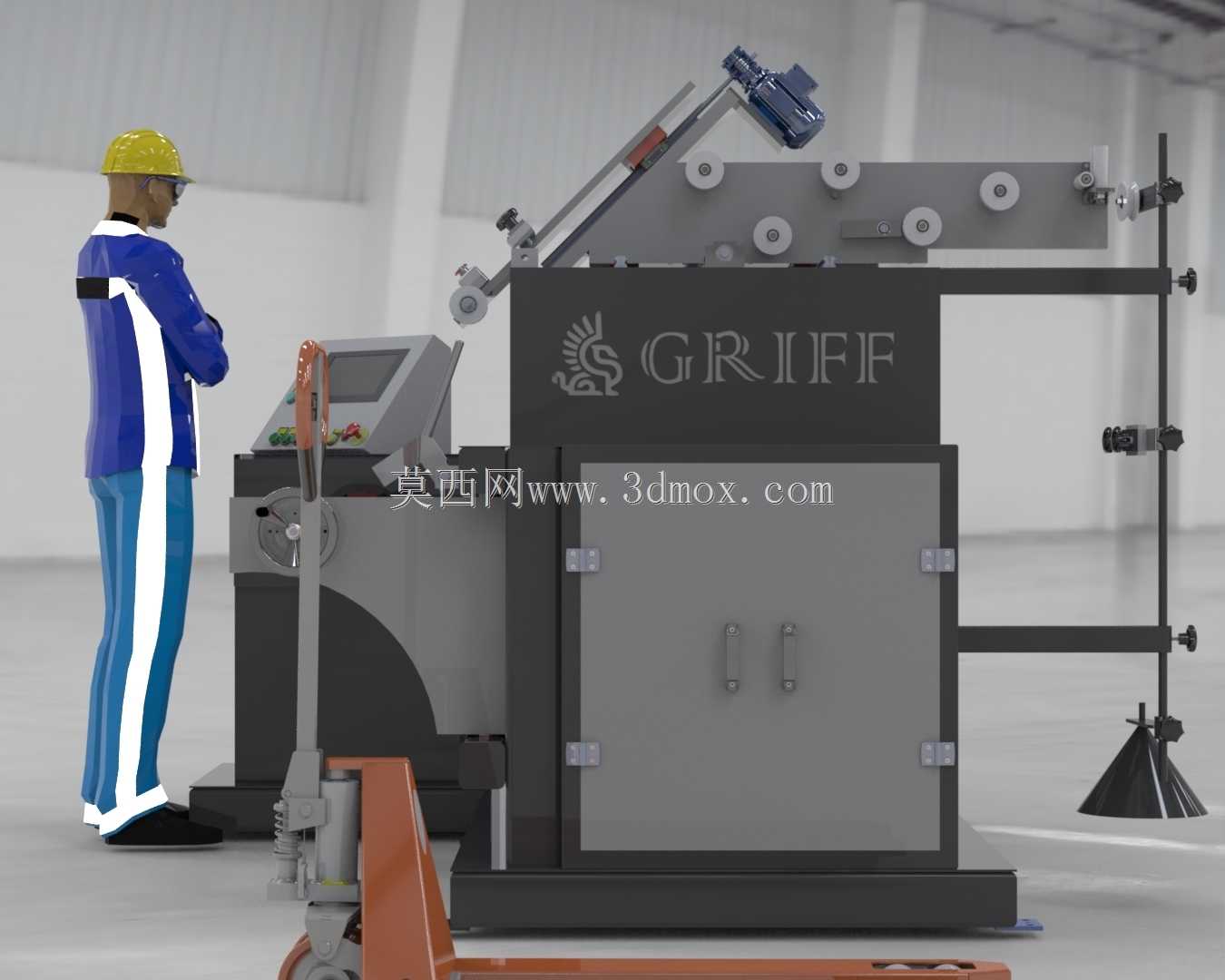

电工线材绕制工序里，卧式绕线设备最常遇到的痛点是长行程排线偏移、大张力绕制时机身共振、不同线径换型时的定位偏差，这些问题在传统设备上往往靠操作工反复手动校准，既拖慢生产节拍也容易出现线圈排线不齐、层间间隙超差的次品。这款卧式绕线设备的结构设计，从加工适配的角度把这些现场痛点逐一落到了三维结构的细节里。床身部分采用整体式焊接箱型结构，导轨安装面预留了0.2mm的刮研余量，加工时一次装夹完成导轨面、主轴安装座、尾座定位面的铣削，避免二次装夹带来的形位公差超差，长导轨的直线度控制在0.02mm/米以内，即使满负载绕制大规格线圈，排线机构沿导轨移动也不会出现爬行或偏移。主轴端的夹装结构做了快换适配设计，不同规格的线圈骨架只需要更换对应的涨套，不需要重新拆卸主轴端的定位法兰，涨套和主轴的配合公差选了H7/k6的过渡配合，既保证装夹后的同轴度，也能让一线操作工不用专用工具就能快速完成换型。排线机构的导向轮组做了错位排布，进线端的张力轮和导向轮之间预留了150mm的线材缓冲行程，绕制过程中如果线材张力出现瞬时波动，缓冲段能抵消张力突变，不会把拉力直接传递到正在绕制的线圈层间，避免层间线材被拉变形或者排线错位。机身侧面的操作面板安装位置做了人体工学适配，站在操作位的操作工伸手就能碰到所有调整按钮，视线刚好对齐排线位置和张力显示表，不用侧身或者仰头就能观察绕制状态。尾座的顶紧结构采用了气动锁紧加手动微调的组合，顶紧力可以根据线圈骨架的材质调整，薄壁骨架不会因为顶紧力过大出现变形，厚重骨架也能保证顶紧后不会在绕制过程中出现窜动。设备底部的调平地脚和床身之间加了橡胶减震垫，能抵消绕制主轴高速转动时的振动传递，即使放在车间普通水泥地面上，也不需要额外做减震地基就能保证绕制精度。走线槽全部藏在床身内部的空腔里，外部没有裸露的线缆，既避免车间里的油污、金属碎屑附着在线缆上加速老化，也不会因为线缆外露影响操作工的操作动线。
