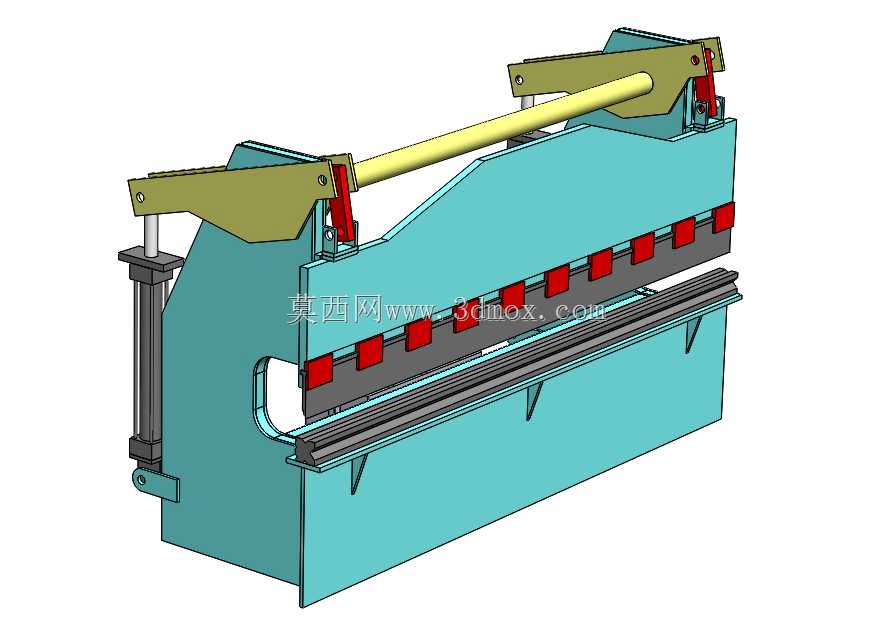

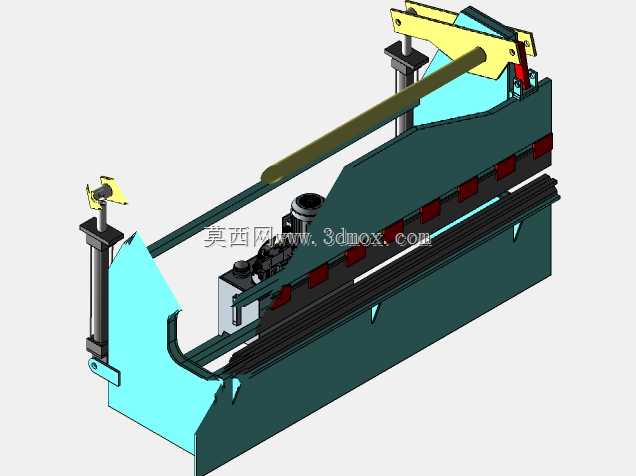

手动液压驱动钣金折弯加工设备结构

车间里小型钣金件折弯常遇到的痛点很明确：大型数控折弯机占用场地大、换模调试周期长，加工小批量定制件时单件成本居高不下，普通手动折弯设备又存在压力不足、折弯角度一致性差的问题，这套液压驱动的手动折弯结构刚好对准这些现场矛盾做了适配。上模座的连接臂采用双侧对称铰接布局，长行程液压杆的推力直接通过铰接点传递到上模安装梁，没有多余的传动损耗，铰接位置的衬套预留了0.02mm的配合间隙，既避免长期往复动作出现卡滞，又能保证上模下压时的平行度误差控制在0.05mm以内，不会出现折弯段两端角度偏差超差的问题。下模座采用整体焊接箱型结构，内侧加焊的三角加强筋刚好对应上模下压时的受力集中区，就算满负荷折弯3mm厚的冷轧钢板，下模座的形变也能控制在弹性变形范围内，不会因为长期受力出现中部下凹的永久变形。上模的分段式压块设计是很实用的细节，每段压块独立通过螺栓固定在上模梁上，遇到需要折弯带避位缺口的特殊钣金件时，不用整体更换上模，只需要拆下对应位置的压块就能完成加工，大幅减少了换模的辅助时间。两侧的导向柱采用光杆加直线轴承的配合方式，没有采用常见的导轨滑块结构，就是考虑到钣金加工车间粉尘多、铁屑飞溅的工况，光杆表面更容易清理，直线轴承的防尘圈也能阻挡杂质进入配合面，比导轨的维护成本低很多。手动操作的杠杆手柄做了加长设计，液压系统的泄压阀也集成在手柄附近，操作人员站在设备正面就能完成下压、保压、泄压的全流程动作，不用来回走动操作控制按钮，小批量加工时的操作流畅度很高。折弯工位的下模槽口做了多规格适配，不同厚度的板材只需要调整下模的安装位置就能匹配对应的槽口宽度，不用额外备用多套下模，对于小型加工门店或者实训教学场景来说，这套结构的实用性远高于同规格的其他手动折弯设备，所有受力部件的材质选型都对应了实际加工的负载要求，没有多余的轻量化设计，就是优先保证长期使用的结构稳定性。
