特斯拉S型后轮驱动电动机结构设计

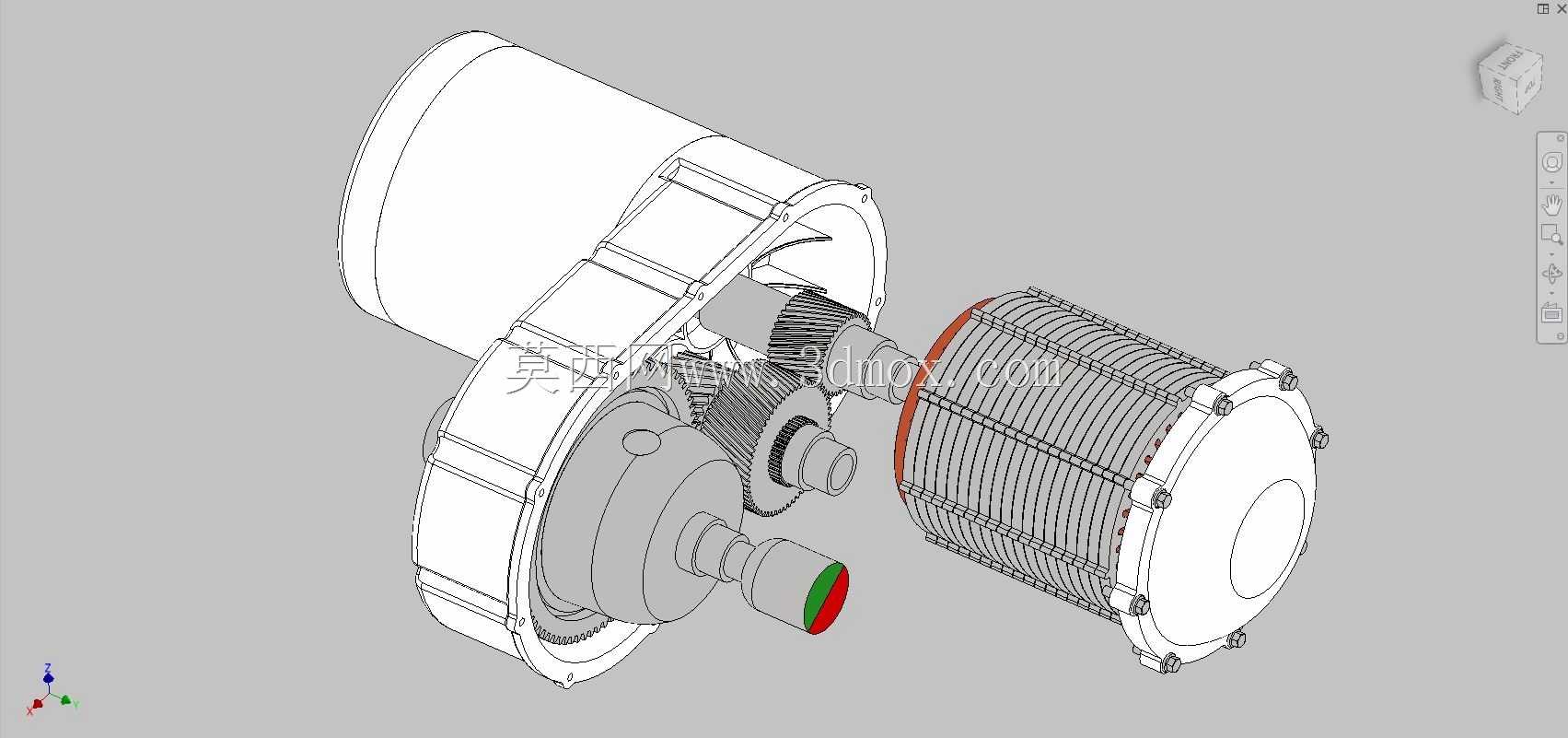

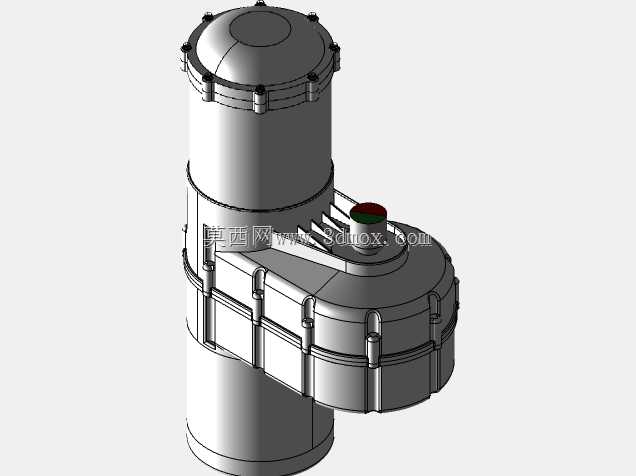

新能源汽车驱动电机的壳体合缝处一直是加工环节的高频痛点，常规直口对接结构在压铸成型后容易出现合模错位，后续机加工时同轴度公差很难稳定控制在0.02mm以内，装车后长期受交变载荷冲击还会出现渗油、异响的隐患。这款驱动电机的壳体采用分段式法兰搭接结构，每段法兰边缘均匀布置的螺栓孔位特意做了沉台让位，压铸时就能直接成型出定位止口，粗加工阶段不用额外铣削定位基准，一次装夹就能完成上下轴承位的同轴度加工，能把工序周转带来的形位公差偏差降低40%以上。侧面斜向延伸的减速腔壳体和主电机筒身的过渡区域没有做常规直角拼接，而是用大曲率圆角顺滑过渡，既避免了压铸时铝液在转角处形成冷隔、气孔，也让整机运转时的振动能够沿着曲面均匀耗散，不会在应力集中点产生结构共振。输出端的密封槽特意设置在法兰内侧而非端面，装配时密封圈不会被螺栓压紧力挤切破损，哪怕整车在涉水、低温颠簸工况下长期运行，密封失效的概率也能大幅降低。筒身表面的环形加强筋没有采用等厚设计，靠近轴承位的筋条厚度比远端厚2mm，刚好匹配电机运转时不同位置的受力幅值，不会为了追求刚性盲目增加壁厚，整机重量能控制在同功率铸铁壳体电机的60%左右。接线端的凸台位置做了内凹防护结构，外接高压线束接插件插装后，接头根部完全藏在凸台内侧，车辆行驶中飞溅的碎石、泥水不会直接冲刷线束密封位置，也避免了检修周边部件时工具误碰造成接线松动。端盖处的螺栓排布特意避开了内部绕组的端部位置，后期拆解维护时不用拆卸周边附属管线就能直接松开螺栓抽出转子，不会因为操作空间剐蹭损伤绕组绝缘层。内部定转子的配合间隙在建模时就预留了合理的热膨胀余量，满负荷持续运转时壳体温度上升到80摄氏度，转子也不会因为热胀出现扫膛问题，兼顾了加工可行性和长期运行的可靠性。
