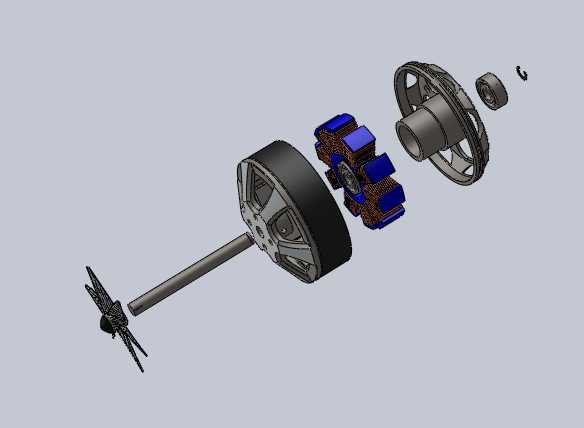

多旋翼外转子无刷直流电机拆解结构

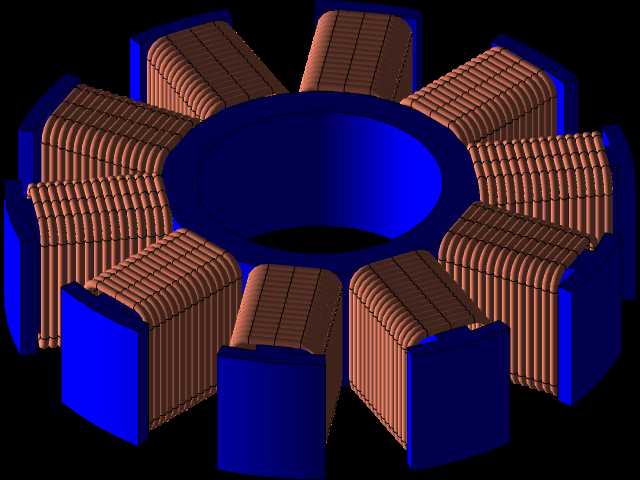

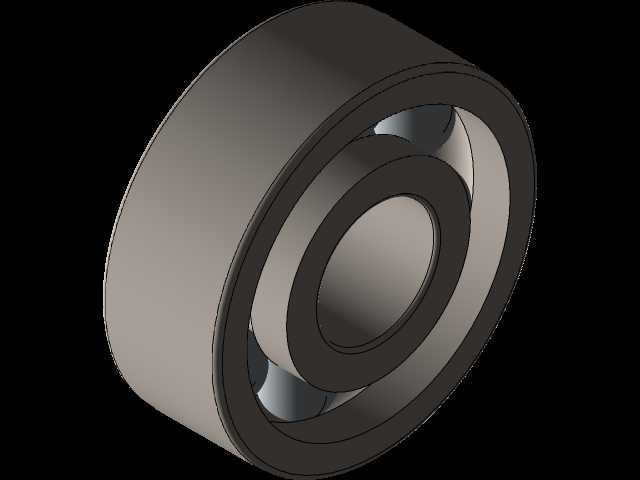

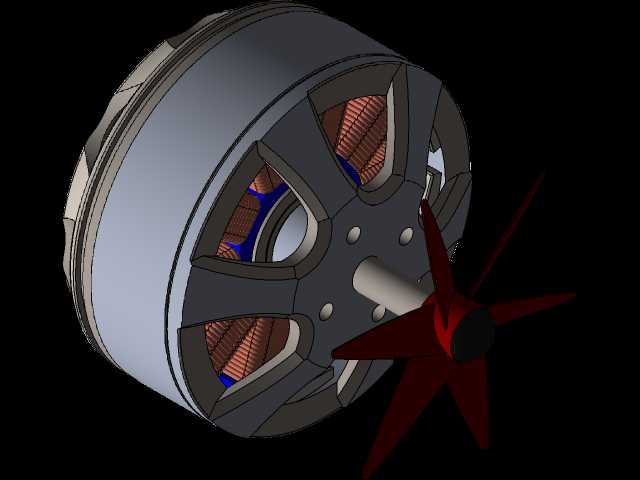

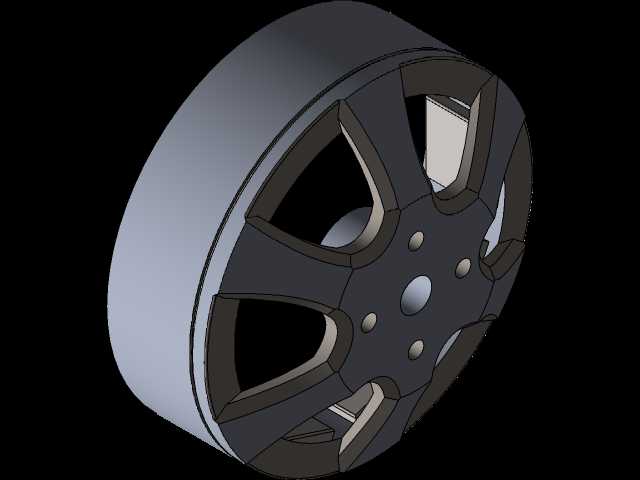

航飞动力场景里，无刷电机的定子绕组灌封间隙一直是加工适配环节的隐性痛点，间隙过大会导致高速旋转时绕组受离心力拉扯脱线，间隙过小则灌封胶无法完全浸透绕组缝隙，潮湿环境下易出现绝缘击穿。这套拆解结构把定子铁芯的绕线槽边缘做了0.12mm的倒角过渡，绕线时漆包线不会被槽口锐边割破绝缘层，灌封时胶体顺着倒角形成的导流面均匀填充到每一层绕组缝隙，不用额外做真空灌封的二次补胶工序。转子磁钢的固定槽采用燕尾型卡合结构，替代传统的胶粘固定方式，12000rpm的极限转速下磁钢不会因为离心力甩出，加工时只需要用线切割一次成型卡槽，磁钢压入后点一圈厌氧胶即可完成固定，比全周胶粘的固化等待时间缩短70%。输出轴和转子端盖的配合面做了滚花处理，压装时两者的接触摩擦力提升4倍，不用额外打销钉固定，减少了轴系的动平衡校正工作量，端盖的散热鳍片顺着旋转方向做了15度的倾斜角，飞行时迎面气流顺着鳍片形成导流涡旋，带走绕组产生的热量，连续满油门运行时绕组温度比直鳍片结构低8摄氏度。尾部的螺旋桨安装座做了扁位防呆设计，装桨时不会出现角度错位，锁紧螺母的接触面嵌了尼龙防滑圈，大机动飞行时螺母不会因为振动松脱。轴承位的公差带选了P6级的过渡配合，常温下压装即可，低温环境下也不会出现轴承内圈跑圈的问题，定子底座的安装孔做了沉头设计，螺丝锁紧后表面不会突出，不会和桨叶根部发生运动干涉。整套结构的所有配合面都没有需要五轴加工的异形曲面，普通三轴数控铣床就能完成所有金属件的加工，绕组的绕制可以用通用航模电机绕线机完成，不需要定制专用工装，小批量试制时的加工成本比同规格一体化电机低22%。
