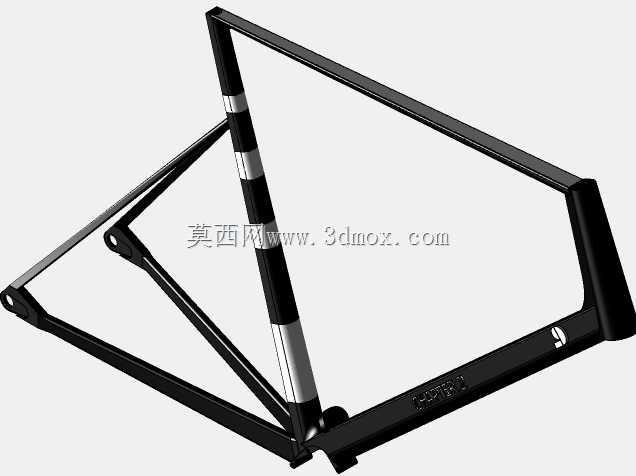

集成小齿轮变速结构的公路自行车车架

　　这款车架的结构开发围绕公路骑行场景下的传动效率优化展开，区别于传统外置变速套件的布局思路，将小齿轮变速单元的安装边界直接整合进车架主体的几何空间里，省去了后拨链器外露占用的外侧安装空间，也让整车传动走线的排布更贴合管型轮廓。日常城市通勤、长距离公路骑行的使用场景中，外露变速构件很容易被路面积水、泥沙剐蹭，或是停靠时发生磕碰变形，把变速齿轮组的承载位置整合到车架下管与五通衔接的区域，首先能给精密传动部件提供刚性壳体的防护，减少户外复杂路况下的故障概率。

　　从结构受力的角度拆解这套车架的设计逻辑，公路车车架的核心受力路径集中在头管、上管、下管、后上叉、后下叉与五通节点，骑行过程中踩踏输出的扭矩会从五通位置向两侧后叉、立管方向传递，传统车架的变速安装座多设置在后钩爪位置，传动张力的交变载荷会反复作用在薄壁尾钩上，发生轻微形变就会导致变速定位偏移。这套方案把小齿轮变速箱的容纳腔布置在五通邻近的高刚性区域，变速齿轮的支撑座直接和车架主受力管体连为一体，换挡时齿轮啮合的反作用力会被整个车架的三角刚性结构分摊，不会出现尾钩变形引发的跳齿、掉链问题。建模过程中可以看到管体的变径设计：头管位置采用加粗的锥管轮廓，提升转向时的抗扭刚度，高速过弯或者摇车冲刺时，头管区域不会出现多余的形变虚位；上管采用扁平化的流线截面，在保证纵向抗压能力的同时降低正面风阻；下管作为承载变速结构的核心构件，从 head tube 向下延伸到五通的段面做了局部加厚，内部预留出齿轮组、传动轴的安装空腔，管壁的加强筋沿着载荷传递方向布置，既不会过度增加整车重量，也能容纳变速机构的运转间隙。

　　安装边界的处理上，这款车架的后叉开档尺寸兼容标准公路车轮组的安装规格，后轴的锁紧位保留了通用的安装接口，不需要定制特殊规格的轮组就能完成装配；五通位置的连接界面匹配内置变速单元的输入输出轴同轴度要求，曲柄组的安装座和齿轮箱输入轴保持同心，踩踏动力输入时不会出现偏心卡滞。立管的角度按照公路车竞技骑行的几何设定，坐垫安装座的调节行程覆盖不同身高骑手的 fitting 需求，后上叉和后下叉的交汇点做了局部的补强结构，后轮受到的路面冲击会通过叉体传导到主三角结构分散，避免应力集中在变速腔体的衔接位置。

　　实际使用层面，这套整合式变速车架不需要在车架外侧额外焊接变速拨链器的安装支架，管体外观的完整性更强，骑行过程中裤脚、骑行背包的绑带也不会剐蹭到外露的变速连杆，维护时只需要打开下管位置的检修盖板，就能直接接触到内部的小齿轮啮合副，检查齿轮磨损、补充润滑脂的操作都比外露多片飞轮结构更方便。齿轮传动的啮合间隙在车架焊接成型时就通过工装保证了定位精度，不像传统链传动变速那样需要频繁调整后拨的限位螺丝，换挡过程中动力是通过不同齿数的小齿轮组切换传递，传动效率比链条跨接不同飞轮片的方式更稳定，长期使用后链条拉长带来的换挡卡顿问题也会明显减少。

　　车架的管材衔接位置全部采用平滑的过渡造型，没有突兀的焊接凸台，风阻表现优于外挂多组件的传统车架；变速结构内置之后，整车侧面的投影宽度更窄，在集团骑行跟车时，气流经过车架的涡流区域更小。针对长距离骑行的舒适性需求，后叉的管型做了适度的弹性形变设计，在保证传动刚性的前提下，路面细碎震动会通过后叉的微量形变过滤掉一部分，不会把所有颠簸直接传导到坐垫和把组位置。整个三维结构完整还原了车架每一处安装接口、变速腔体的内部空间、管体的壁厚变化，结构设计师可以直接参考这套布局，验证内置变速方案在自行车架上的载荷分布、装配干涉问题，也能基于这个几何基础调整管材参数，适配不同定位的公路车产品开发需求。
