紧凑型小齿轮传动齿轮箱结构

项目分类:齿轮 发布时间:2022-05-03 ID:619770
  • 紧凑型小齿轮传动齿轮箱结构
  • 紧凑型小齿轮传动齿轮箱结构

  该齿轮箱结构面向小功率、空间受限的传动场景,常见于轻型代步装置、小型辅助驱动单元、实验设备以及需要把电机高转速转换为稳定低转速输出的机构中。其核心作用不是单纯容纳齿轮,而是在有限包络空间内完成动力输入、转速匹配、扭矩放大、轴系定位和外部安装固定。箱体外形采用多安装耳与侧向接口组合的方式,能够在车架、支架或设备侧板上形成可靠连接,避免传动过程中因啮合反力造成箱体偏转。

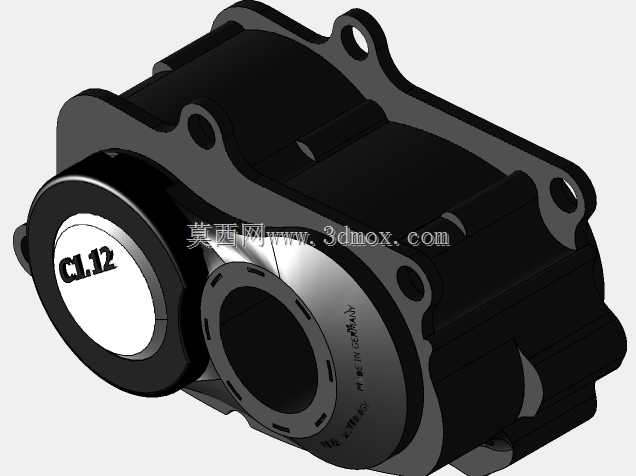

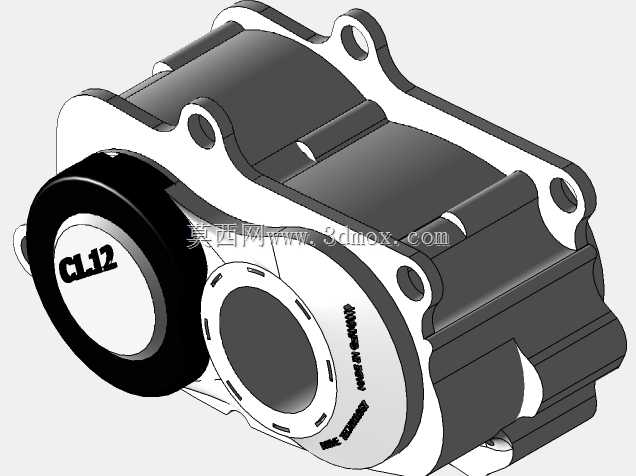

  从结构布置看,输入端与输出端不在同一轴线上,通过内部小齿轮系实现减速。靠近外侧的大圆形接口用于输出轴或输出法兰布置,周边预留的环形孔位可承担端盖定位、轴承压盖固定以及密封件安装功能。输入端一侧设置带标识的圆形外盖,既形成轴系端部防护,也便于装配时确认输入侧方向。箱体上部和侧部分布多个带孔凸耳,这些凸耳并非装饰特征,而是将齿轮啮合力、轴承支反力和外部安装载荷传递到基体的关键结构。

  设计思路上,箱体采用分体式壳体逻辑,外形沿齿轮啮合区域形成不规则包覆。与规则方箱相比,这种随形壳体能够减少无效壁厚,在齿轮外径、轴承位置和安装边界之间取得平衡。壳体侧壁在轴承孔周围进行局部加厚,使孔系具备足够的同轴度支撑;远离受力区的外壁则通过曲面过渡降低重量。安装耳处开设通孔,适合螺栓贯穿固定,耳板与主体之间通过圆角过渡,以降低装配拧紧和冲击载荷下的应力集中。

  实际使用中,齿轮箱需要同时满足啮合间隙、润滑空间和维护可达性。内部腔体应保留齿轮顶圆与壳壁之间的安全间隙,避免热膨胀或加工误差导致刮壳;轴承孔附近需考虑挡肩、卡环或端盖压装位置,以限制轴系轴向窜动。若采用脂润滑,腔体内应留出适量储脂空间;若采用油润滑,则需在结构细化时补充油位、放油和密封设计。外露轴伸位置应重点处理油封安装面,防止润滑剂外泄以及灰尘、水分进入啮合区。

  外形尺寸与安装边界方面,该模型的长宽高比例紧凑,主体高度主要由齿轮副外径和上下轴承座决定,侧向长度则受输入、输出轴间距影响。布置时不能只按箱体最大外轮廓预留空间,还需在输入侧留出联轴器或电机连接长度,在输出侧留出链轮、带轮、法兰或轮毂的安装位置。上部安装耳周围应保证螺栓放入和工具拧紧空间,底部及侧面则要避开车架管件、线缆和其他运动部件。

  建模时应优先建立输入轴、输出轴、齿轮分度圆和轴承中心线,再围绕运动包络生成壳体。齿轮外径、轴肩、轴承厚度和端盖压紧面之间存在连续约束,若先做外壳后补孔位,容易出现孔系错位或壁厚不均。箱体分合面应保持平整并具备足够螺栓布置空间,轴承孔宜做成同轴台阶孔,便于加工时一次装夹保证位置精度。对于外部安装耳,则需结合螺栓规格校核孔径、耳板宽度和搭接面长度。

  该结构适合用于轻载传动系统的方案验证,可帮助设计人员检查齿轮箱与车架、电机、输出轮系之间的空间关系,也可作为进一步细化轴、轴承、键连接、密封件和紧固件的基础。在工程落地时,还应结合实际载荷校核齿面接触强度、齿根弯曲强度、轴承寿命以及安装螺栓强度,使三维结构不仅外观完整,也能满足真实传动工况下的刚度和耐久要求。
