中心支轴式农田灌溉桁架喷灌设备

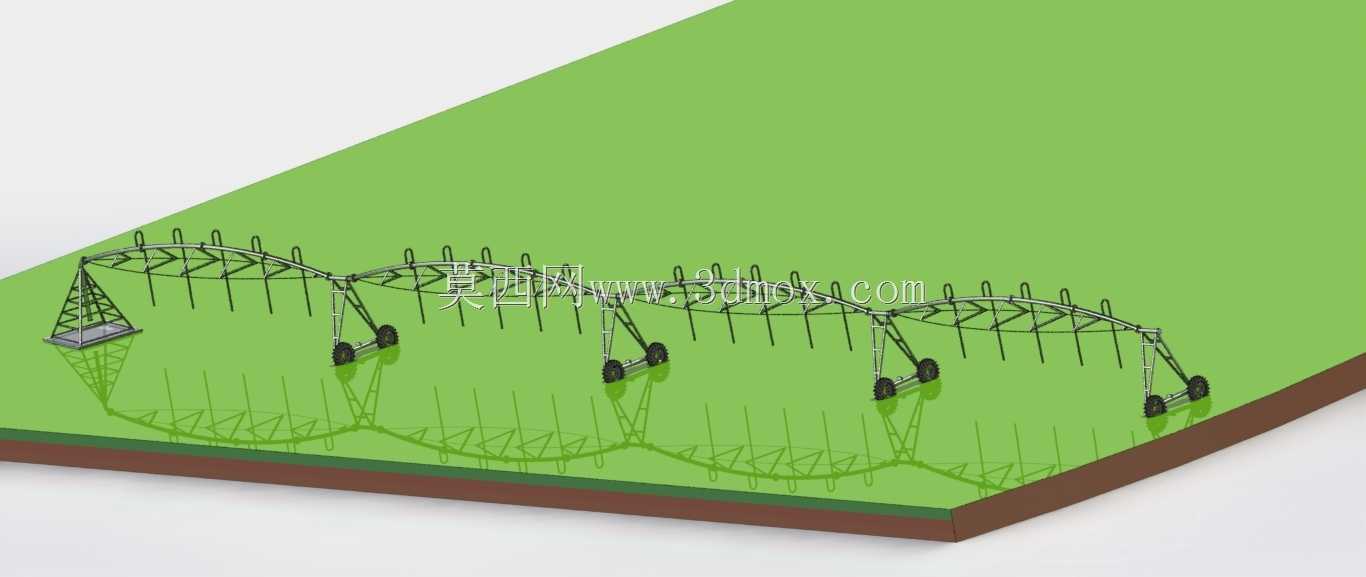

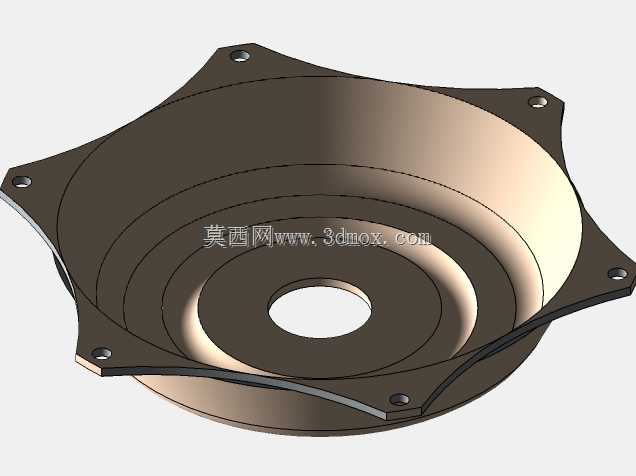

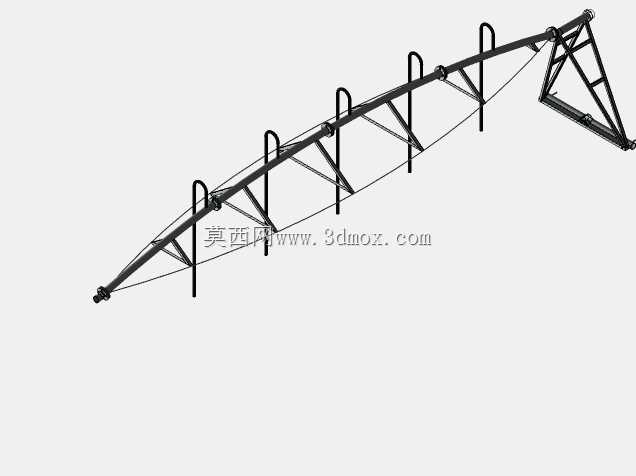

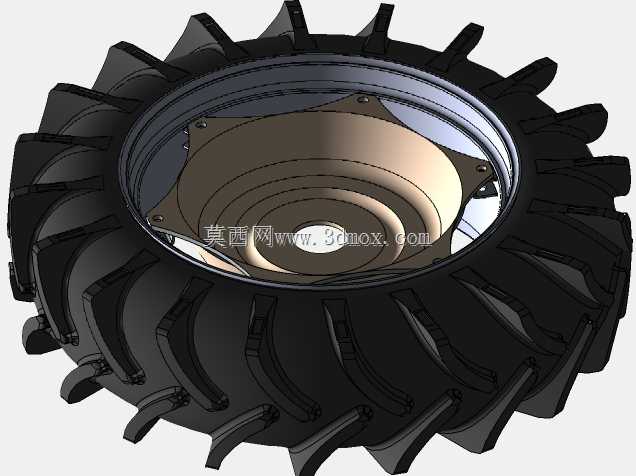

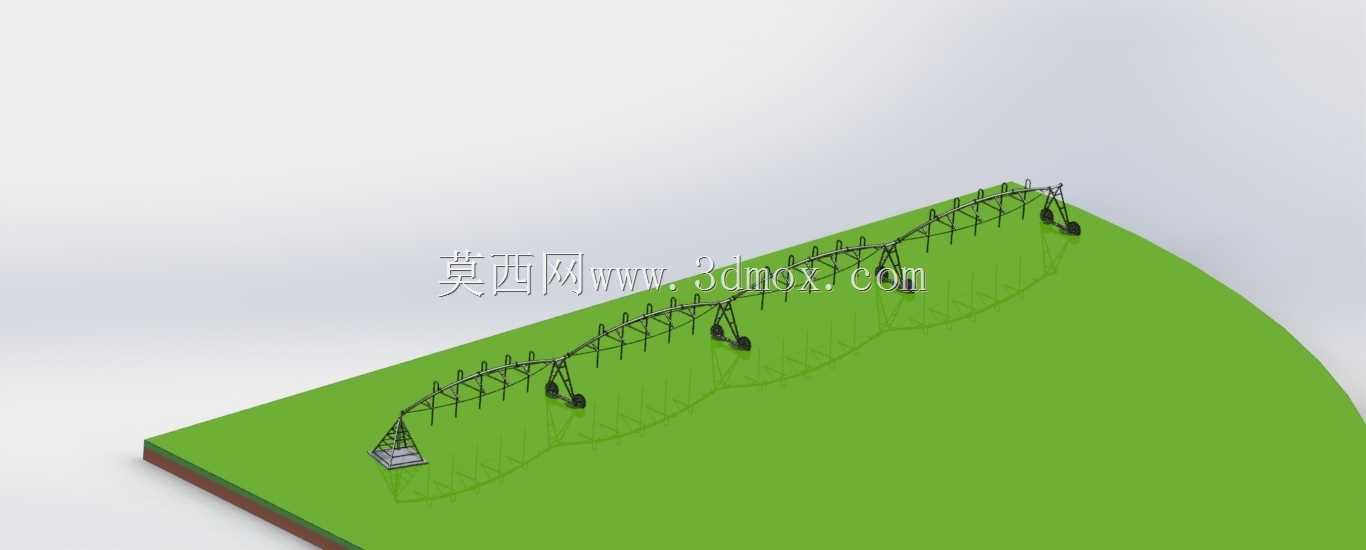

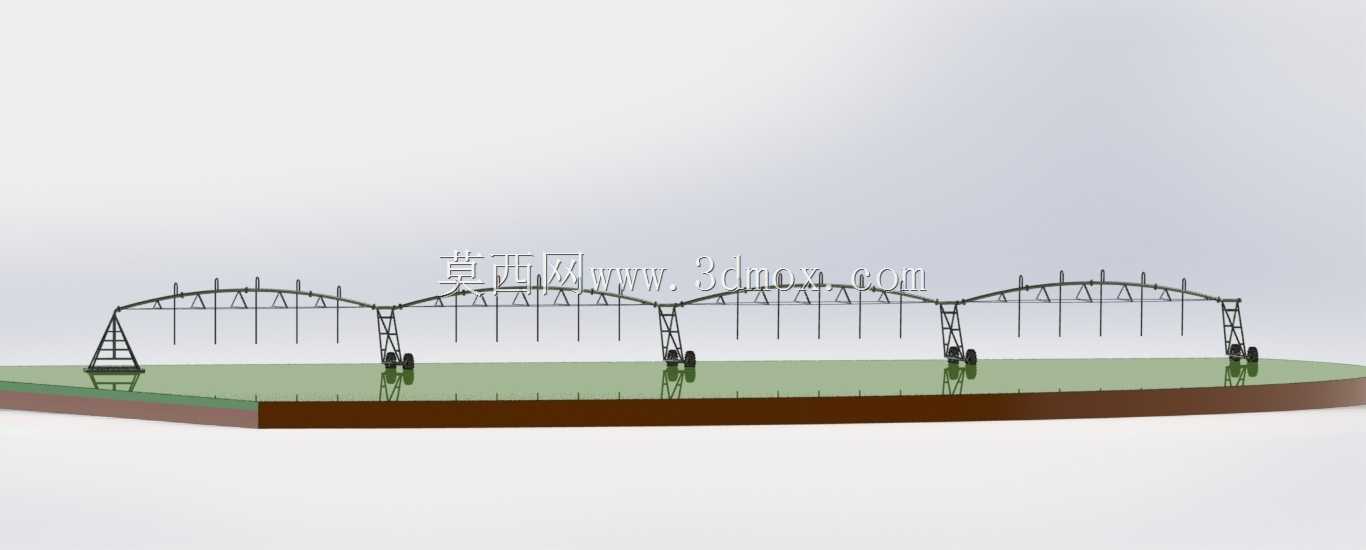

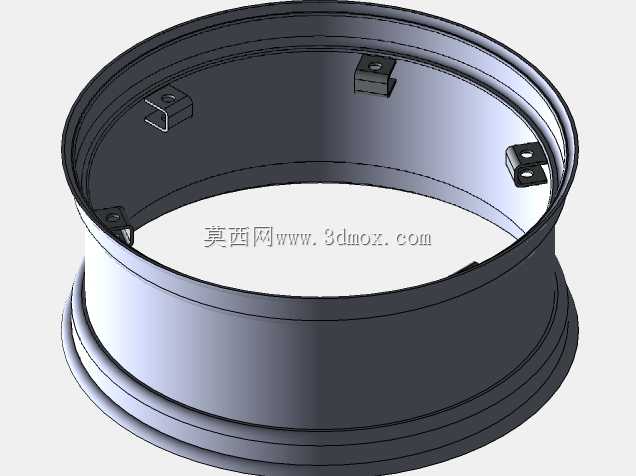

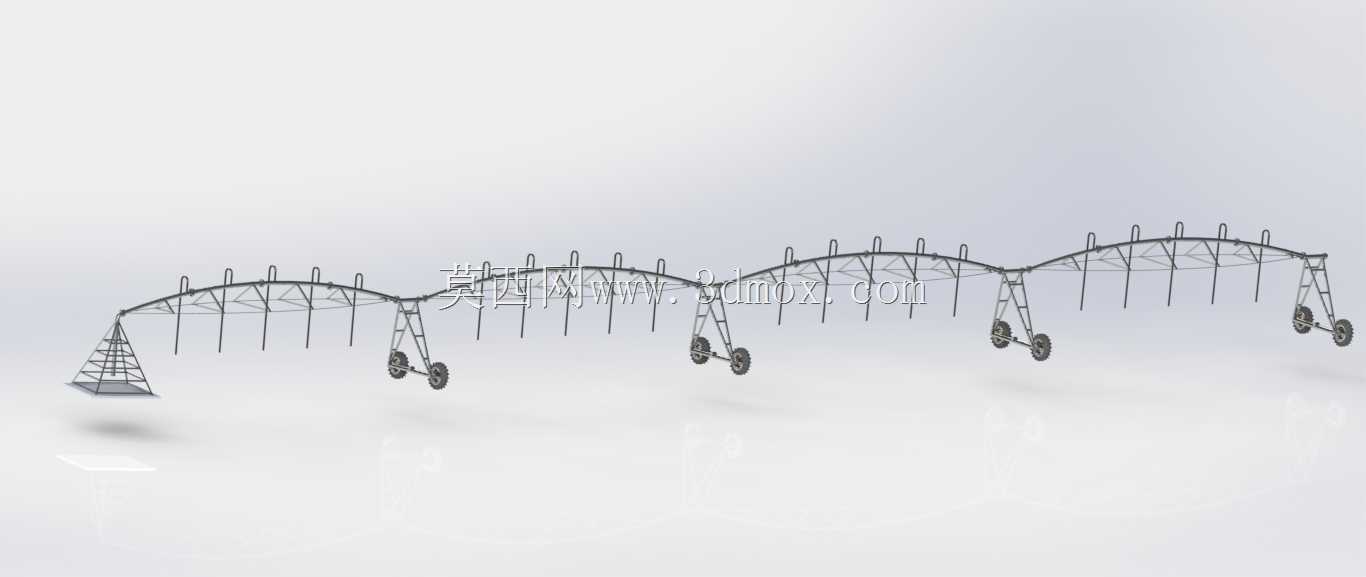

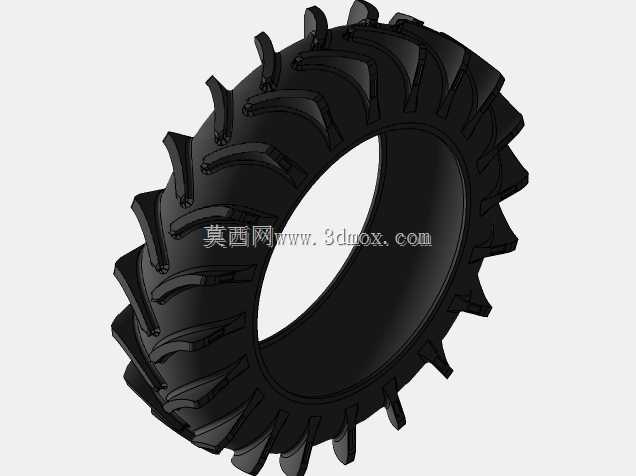

大田漫灌长期存在水资源浪费严重、灌溉均匀度差、人工投入成本高的痛点，中心支轴式喷灌设备的结构设计，恰好针对这些田间作业的实际矛盾做了针对性优化。设备以中心固定支座为回转核心，多段桁架跨接组成长跨度喷灌臂，每段桁架的弦杆采用薄壁异型钢管弯折成型，腹杆排布避开了喷灌管路的安装路径，不用额外焊接管路固定支架，直接用抱箍将输水主管卡在弦杆预设的卡槽内，既减少了焊接工序带来的形变隐患，也降低了现场装配的对位难度。行走轮组的支架采用倾斜式受力结构，轮轴与桁架下弦的连接点做了加宽的法兰接触面，田间作业时地面不平整带来的侧向冲击力，会通过法兰面均匀分散到桁架腹杆上，不会出现单根杆件应力集中断裂的问题。跨接位置的铰接点预留了0.8毫米的轴向窜动间隙，设备绕中心支座回转时，不同跨段因地形起伏产生的上下位移不会被刚性约束卡死，铰接处的密封套采用耐老化橡胶材质，既能阻挡田间泥沙进入铰接轴承，也不会因为反复弯折出现开裂漏水。喷灌臂末端的悬臂段做了轻量化减重处理，去掉了多余的腹杆支撑，只保留主管和斜向拉杆，避免长悬臂末端因为自重产生过大下挠，影响末端喷头的喷射覆盖范围。中心支座的进水回转接头采用双道密封结构，下部进水口与田间供水管道连接后，上部回转部分随喷灌臂转动时不会出现渗水泄压，保证整个臂长上的喷头压力一致，灌溉均匀度能控制在百分之九十以上。每段桁架上的喷头安装座都预设了角度调节余量，针对不同作物的株高，可以快速调整喷头的喷射仰角，不用拆卸整个管路重新焊接。行走轮的轮毂采用工程塑料与钢制嵌件复合结构，在田间泥泞路面行走时不会沾附过多泥土增加负载，钢制嵌件保证轮轴连接的强度，长期日晒也不会出现老化脆裂。整个设备的零部件拆分完全适配长途运输的尺寸限制，最长的单段桁架不超过十二米，普通货运车辆即可装载，现场装配时不需要大型吊装设备，三到四个操作人员配合手动工具就能完成整机组装，大幅降低了设备的落地推广门槛。
