经典游戏角色马里奥手办造型设计

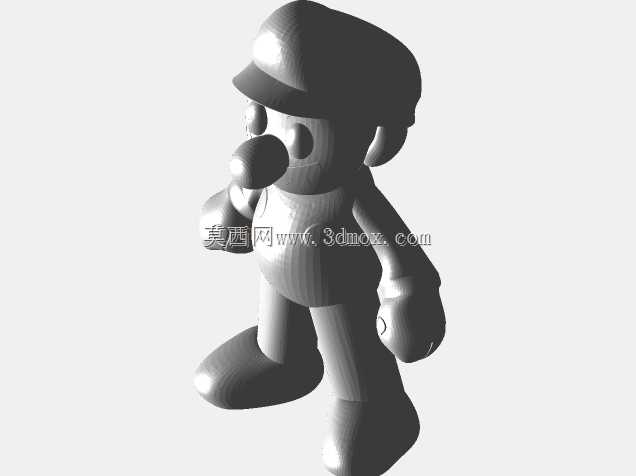

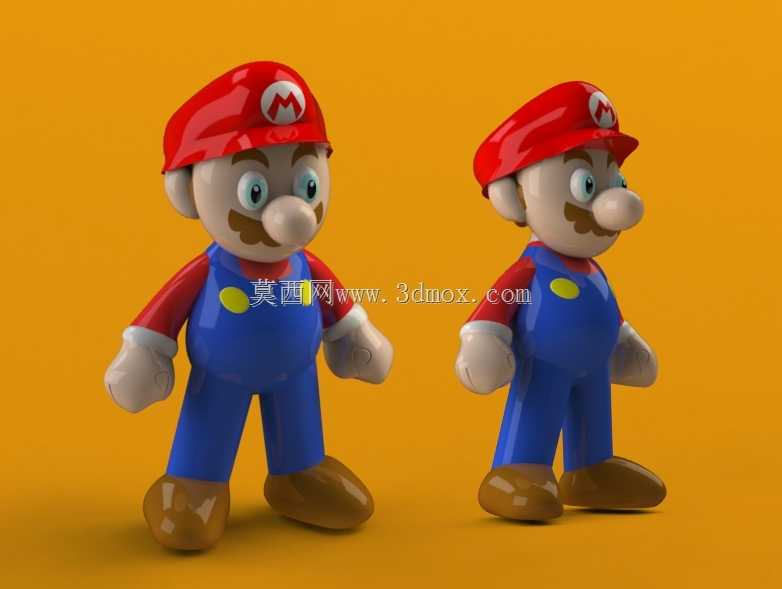

手办类曲面造型落地加工时，最容易出现的问题是大曲率弧面脱模拉伤，尤其是马里奥帽檐与头顶的衔接位置，常规等厚拔模会让帽檐边缘出现厚薄不均的注塑缺陷，帽檐下沿的M形标识区域如果直接做平面浮雕，脱模时标识边缘会被模腔剐蹭掉漆，甚至出现毛边飞刺。处理帽檐曲面时没有采用常规的等距偏移加厚，而是顺着帽檐外沿的弧度做了0.3度的渐变拔模，靠近帽顶的位置壁厚保持2.2mm，外沿最薄处收至1.6mm，既保证了注塑时的熔料流动速度，也避免了厚壁位置出现缩痕。帽檐下的M标识没有做凸起浮雕，而是改成了0.15mm深度的内凹沉台，后续移印时油墨可以刚好填充沉台，不会因为脱模摩擦导致标识缺角。

角色面部的大鼻子是曲面拆分的关键位置，鼻子与脸颊的衔接处如果做一体化曲面，CNC加工电极时会出现清角不到位的问题，注塑后鼻子根部会有明显的合模线残留，后期打磨很难处理成顺滑的弧面。拆分面选在鼻子侧面曲率最平缓的位置，前后模的贴合面顺着脸颊的弧度走，合模线刚好落在视觉盲区，后续只需要简单抛光就能完全隐藏接缝。眼睛的白膜区域做了0.2mm的下沉台阶，安装水贴时可以精准定位，不会出现贴歪的问题，瞳孔位置预留了微小的凸点，后续如果做发光版本可以直接嵌入LED灯珠，不需要额外修改结构。

背带裤的黄色纽扣位置没有做单独的拆分件，而是和裤身曲面做了一体化处理，纽扣边缘做了0.1mm的圆角过渡，避免注塑时出现应力集中导致的开裂。裤腿与靴子的衔接位置做了1mm的叠边结构，两个零件装配时叠边可以完全遮挡接缝，不会出现高低错位的问题，靴子底部做了细微的防滑纹理，纹理深度控制在0.2mm，既保留了细节质感，也不会因为纹理过深导致脱模困难。手臂与身体的连接位置采用了隐藏式的插接结构，插接柱做了1度的锥度，装配时不需要胶水就能固定紧实，后续如果需要更换手臂姿势也可以直接插拔，不会损坏零件。

红蓝配色的分色位置没有采用常规的喷漆遮盖，而是在曲面拆分时就把分色线做在了棱线位置，红色的上衣部分和蓝色的背带部分拆分面刚好卡在色彩分界的棱线上，注塑时直接用不同颜色的原料，不需要后续喷漆，既降低了加工成本，也避免了喷漆后出现的掉漆问题。手套的白色部分与手臂的红色部分衔接处做了0.5mm的止口，装配时止口可以完全挡住两个零件的拼接缝隙，视觉上看不到任何拼接痕迹。
