可调式光圈快门叶片联动机构

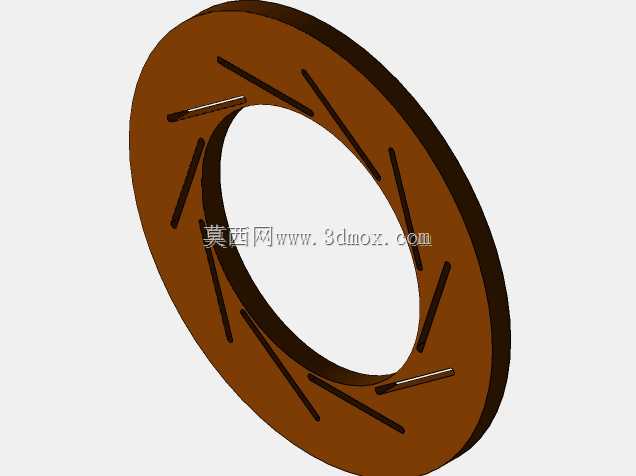

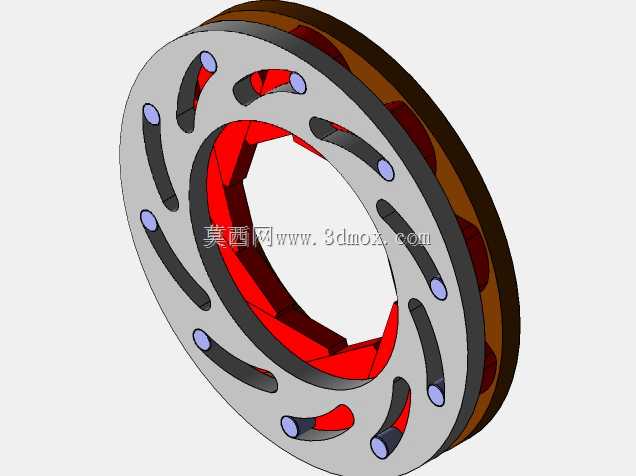

环形基座上的弧形导槽加工精度直接决定整套机构的运行顺畅度，常规铣削加工时导槽侧壁容易出现让刀变形，导致叶片销轴滑动卡滞，实际加工中需要将导槽的铣削路径拆分为三次走刀，先粗铣留0.12mm余量，再半精铣修正侧壁形变，最后精铣保证槽宽公差控制在0.02mm以内，才能让每根销轴在槽内滑动时无径向窜动。多片叶片的叠合间隙是容易被忽略的装配隐患，叶片边缘如果采用直角裁切，叠合收拢时会出现边缘剐蹭，长期运行后磨损产生的碎屑会卡在导槽内造成卡滞，因此叶片的活动边缘需要做0.1mm的倒角处理，同时每片叶片的平面度要控制在0.015mm以内，避免叠合时出现缝隙漏光。外圈的驱动环与基座的配合公差需要做适配调整，过松会导致转动时叶片同步性差，出现孔径偏移，过紧则会增大转动阻尼，手动调节时手感发涩，配合面选用H7/g6的间隙配合，既能保证转动顺滑，又能控制径向跳动量在允许范围内。叶片端部的销轴与叶片本体的连接采用压装工艺，压装后销轴的垂直度偏差不能超过0.03mm，否则滑动时会出现别劲现象，压装完成后需要逐个检测销轴的滑动阻力，阻力偏差超过15%的叶片需要剔除重新装配。整套机构收拢到最小孔径时，所有叶片的叠合顺序需要做错位排布，避免同一位置叠合层数过多导致整体厚度超差，驱动环上的拨槽位置需要对应每根销轴的运动轨迹做修正，保证转动过程中每片叶片的转动角度一致，不会出现个别叶片滞后导致的孔径不规则。表面处理上，基座与驱动环采用硬质阳极氧化，提升导槽与配合面的耐磨性，叶片选用轻量化的薄型合金材料，降低运动时的惯量，调节时响应更快，长时间往复运行也不会出现叶片变形下垂的问题。
