24英寸带式输送机驱动尾滑辊结构设计

项目分类:输送机 发布时间:2021-03-14 ID:124330
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计
  • 24英寸带式输送机驱动尾滑辊结构设计

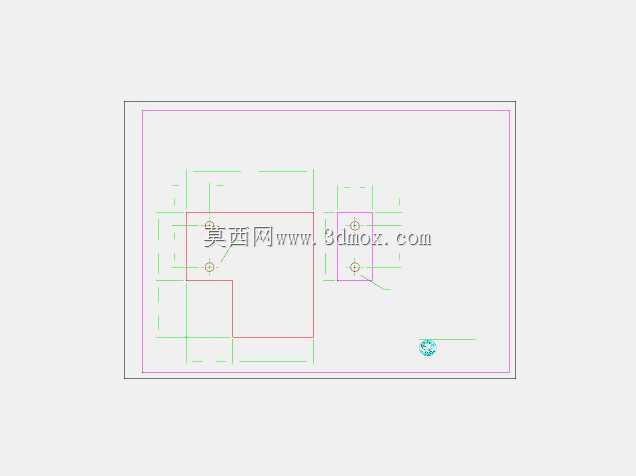

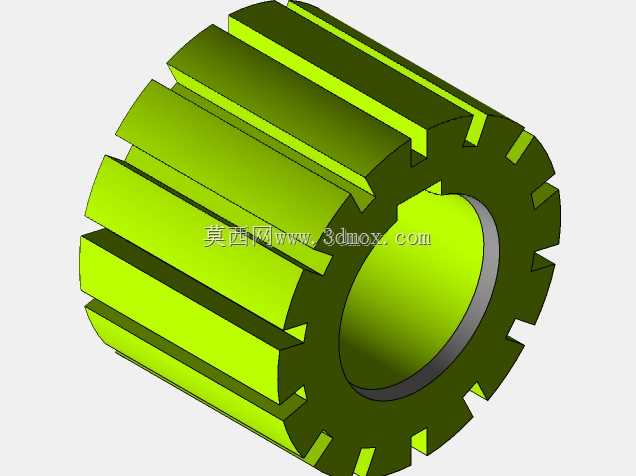

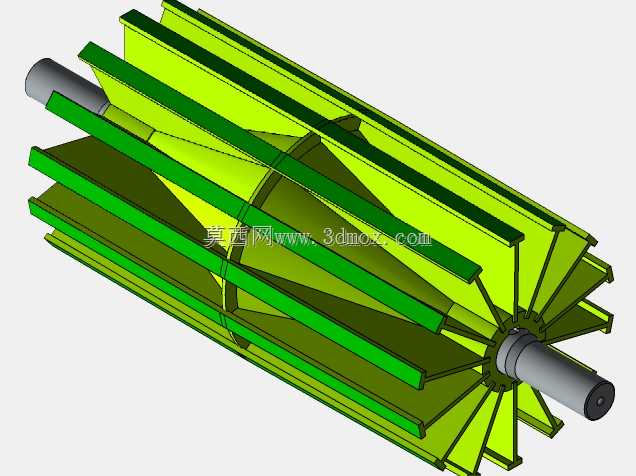

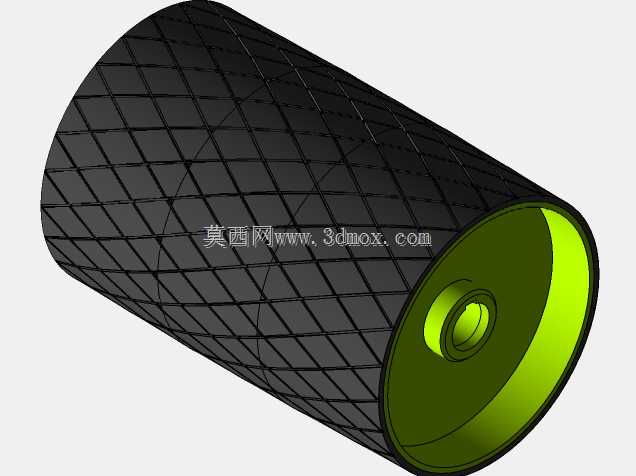

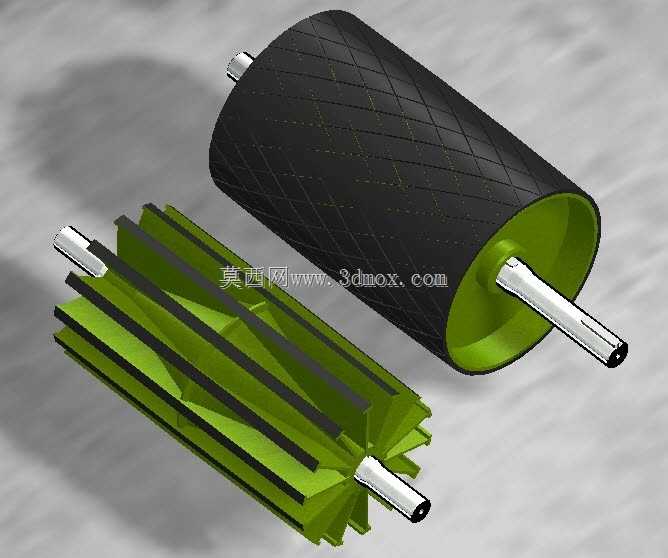

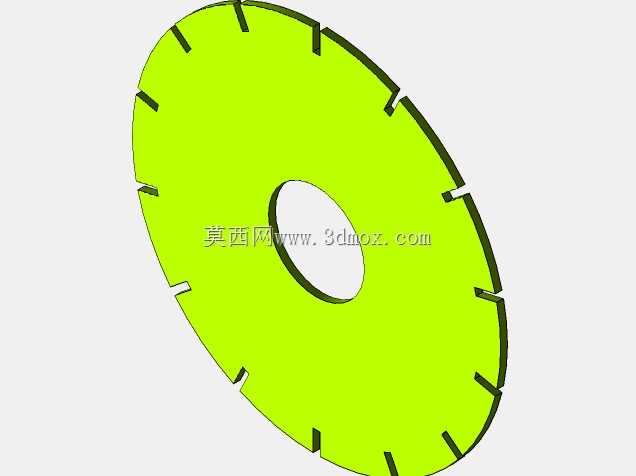

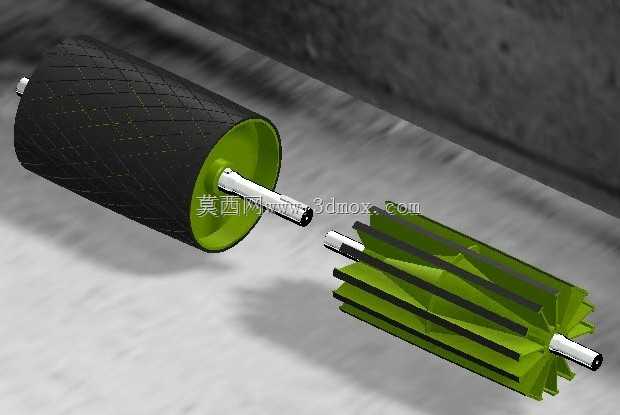

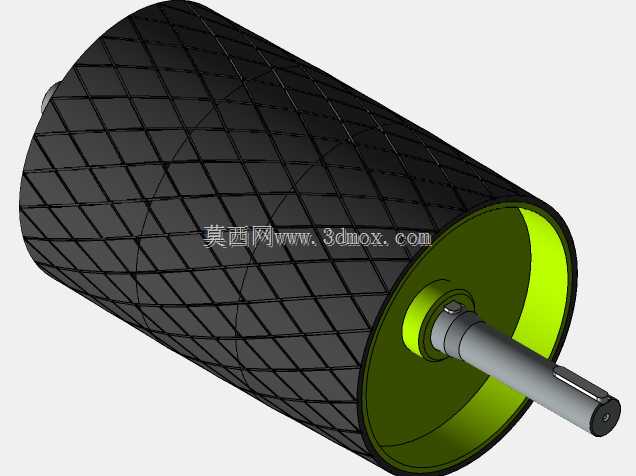

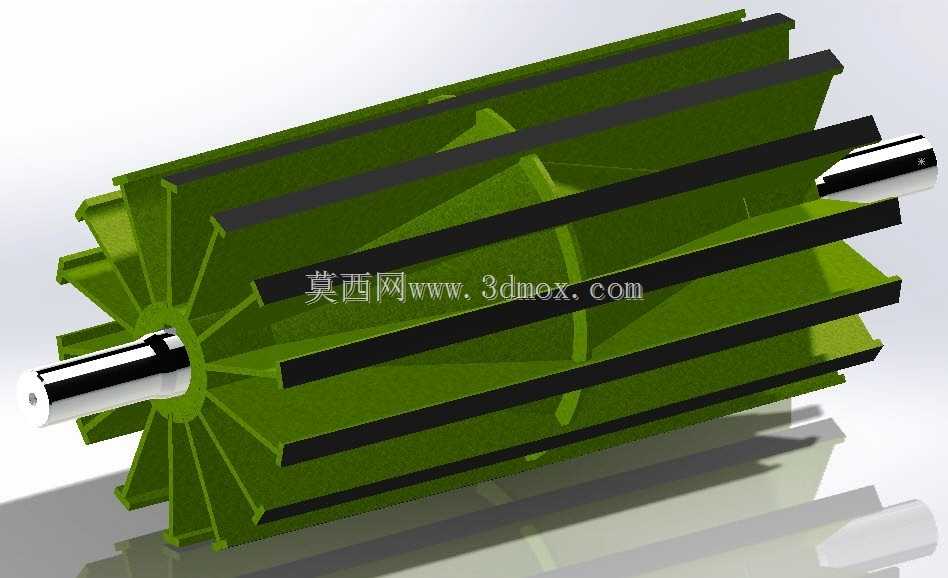

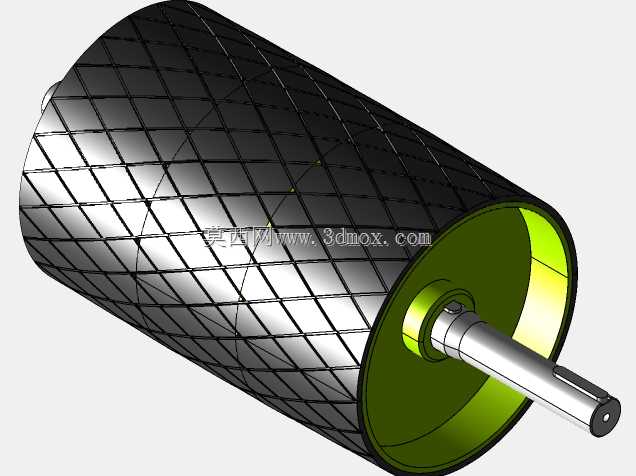

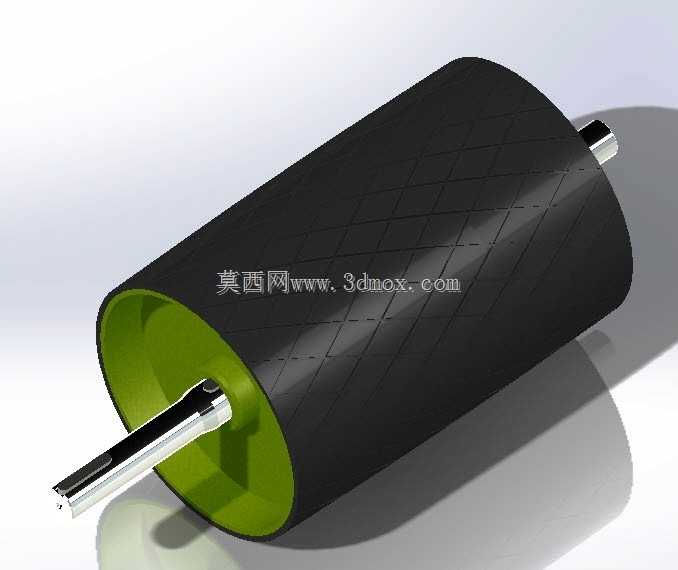

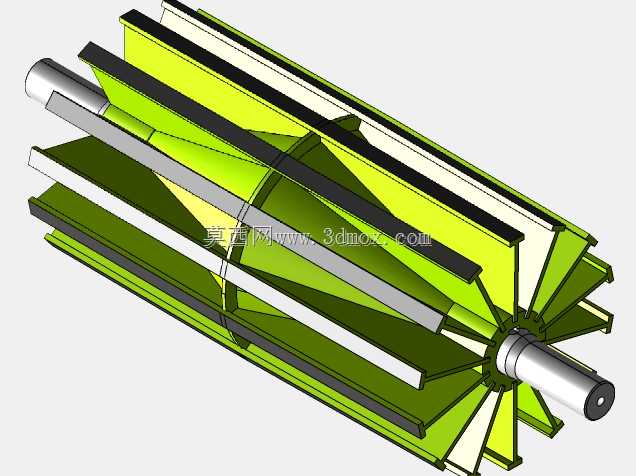

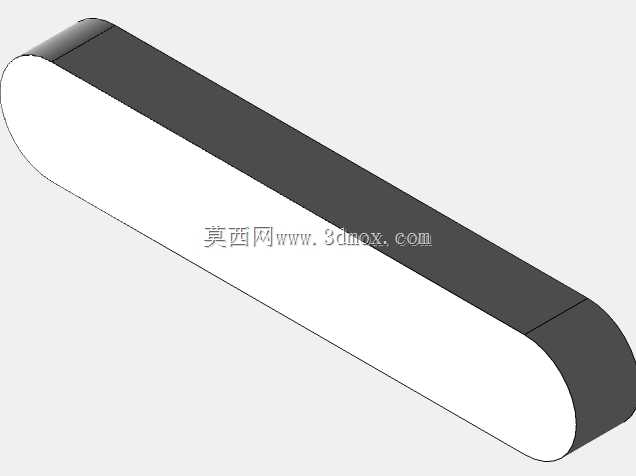

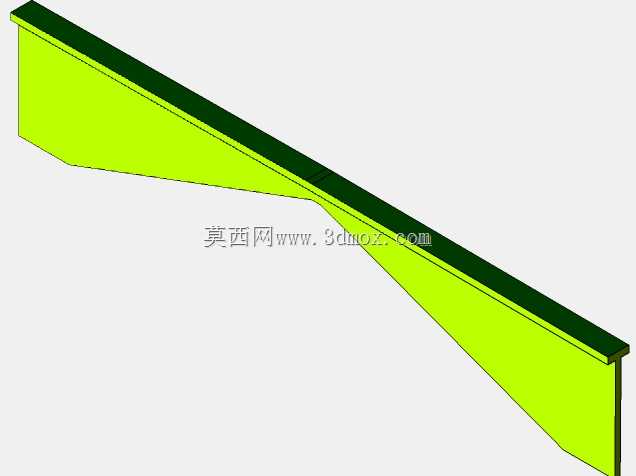

带式输送机现场运行时,驱动辊与尾滑辊的同轴度偏差超差,极易引发皮带跑偏、辊面局部磨损过快的问题,严重时甚至会出现皮带扯裂、轴头断裂的停机事故。这套辊组结构在设计阶段就针对现场加工装配的公差痛点做了针对性调整,辊筒轴端采用阶梯轴定位结构,轴肩与轴承内圈的贴合面预留了0.02mm的研磨余量,既避免过盈装配时轴承内圈受挤压变形,也能保证轴承安装后径向跳动量控制在0.03mm以内,适配多数工矿现场的常规加工精度,不需要额外定制高精度加工设备就能完成装配。包胶驱动辊表面采用菱形防滑纹路,纹路深度控制在3mm,角度设置为45度交叉,既可以增大与皮带的摩擦系数,避免重载启动时出现打滑丢转,也能在运行时自动排出辊面粘附的煤粉、矿渣等细碎物料,减少辊面偏磨的概率。尾滑辊采用梳齿式结构,相邻叶片的间隙设置为15mm,运行时粘在皮带背面的物料会顺着间隙掉落,不会卡在辊面与皮带之间造成皮带局部硌伤,叶片边缘做了R2圆角处理,避免刮伤皮带背面的帆布层。轴端的键槽采用对称铣削加工,键槽两侧的平行度公差控制在0.015mm,装配时平键可以顺畅滑入,不需要额外修锉,也能保证传动时扭矩均匀传递,不会出现单侧边受力过大导致键槽崩裂的问题。辊筒端盖与筒体的连接采用止口定位,止口配合公差选H7/h6,焊接时可以直接靠止口定位找正,不需要反复调整同轴度,焊后整体去应力处理再精加工轴孔,能有效避免焊接变形带来的轴孔偏斜。现场维护时,两端的轴承座采用剖分式结构,不需要拆卸辊筒、挪动皮带就能完成轴承更换,单根辊子的维护时间能缩短60%以上,适配矿山、港口等连续作业场景的快修需求。包胶层与筒体表面采用硫化粘接工艺,粘接面做了滚花处理,拉拔强度能达到3.5MPa以上,长期重载运行也不会出现包胶层脱层、起鼓的问题。
