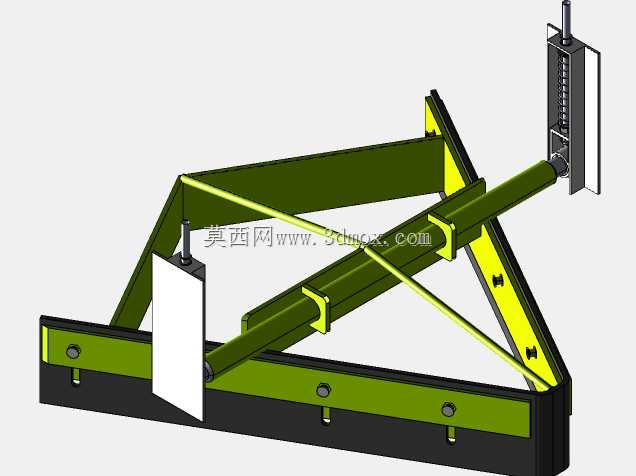

V型内带式输送机回程段清洁刮板

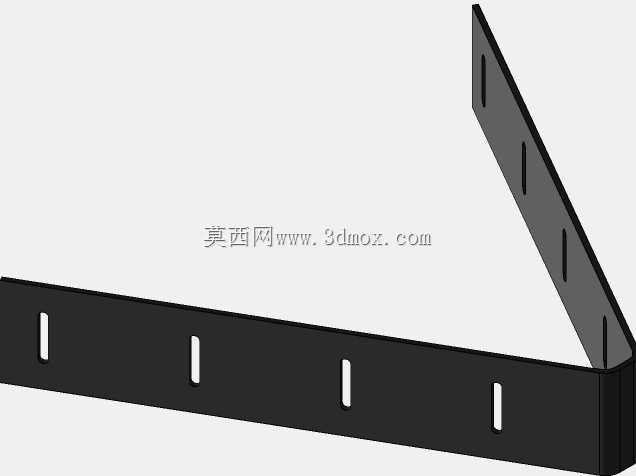

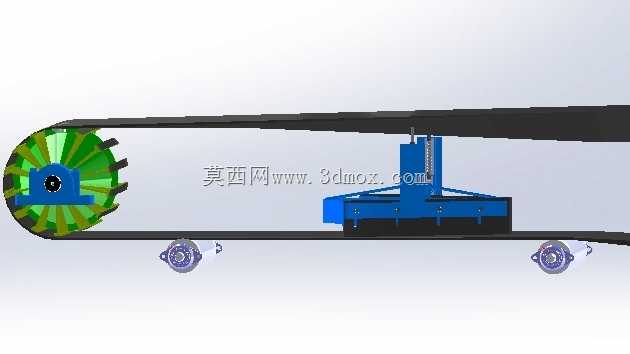

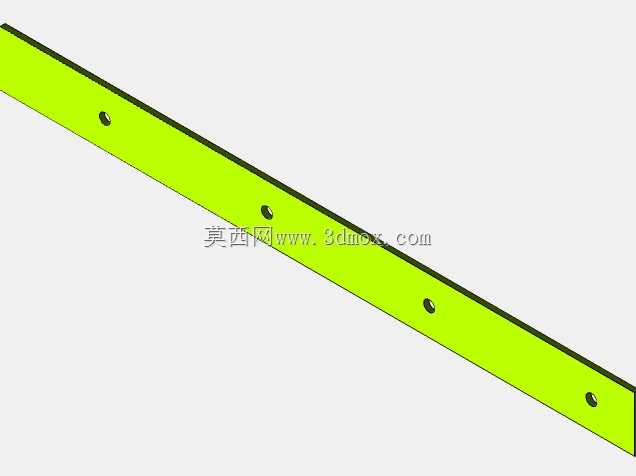

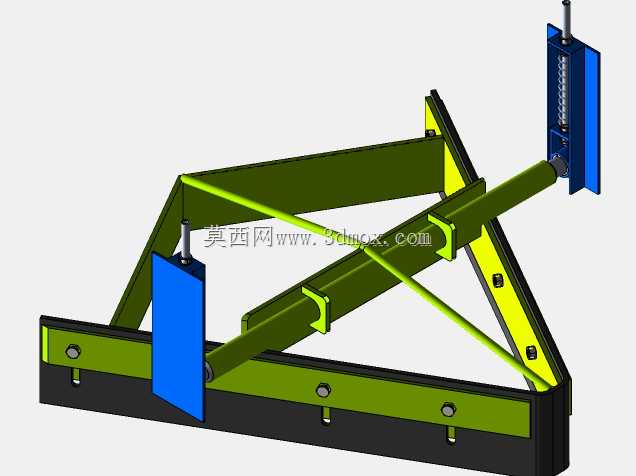

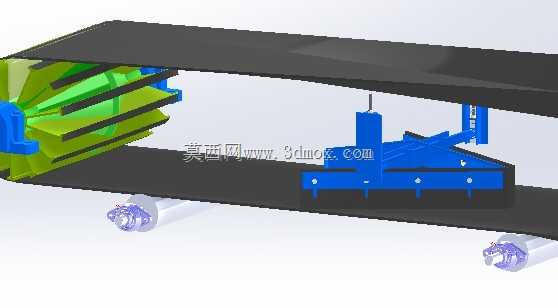

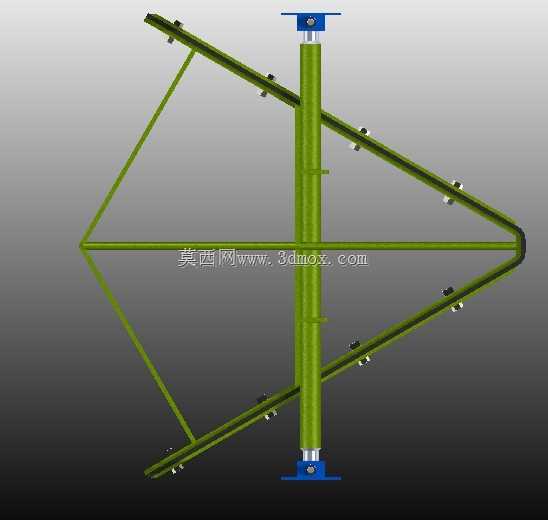

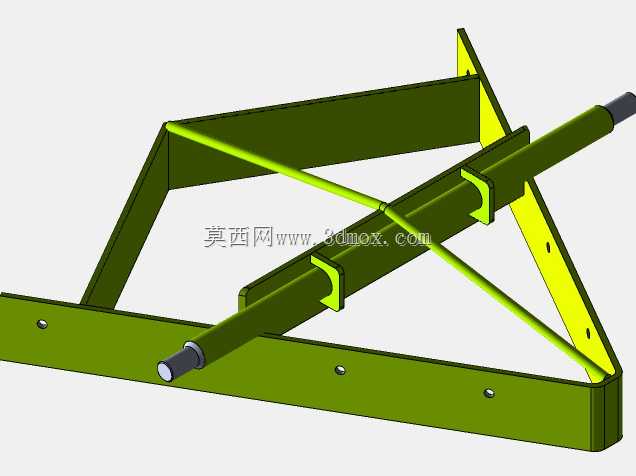

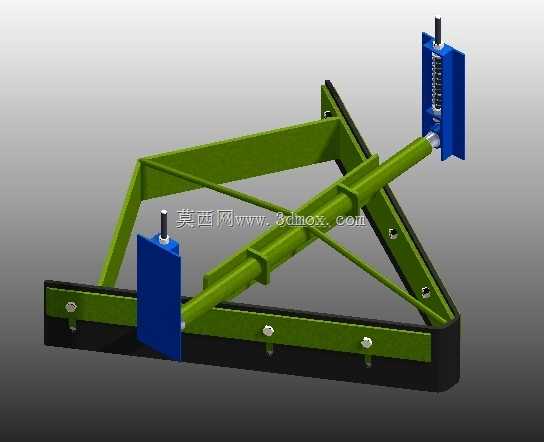

带式输送机回程段带面粘料是散料输送现场长期存在的痛点，粘黏的物料一旦夹入皮带与滚筒间隙，轻则磨耗带面、出现纵向划痕，重则挤压导致皮带跑偏、张紧机构卡滞，甚至引发带面撕裂的停机事故。这款V型内带式清洁刮板的结构设计，完全围绕机尾张紧段的狭窄安装空间做适配，没有照搬常规平直刮板的通用布局。三角支撑框架采用型钢焊接成型，斜向布置的加强筋避开了张紧滚筒的调节行程范围，两端的张紧调节座直接卡装在机尾架的预设滑槽内，不需要额外打孔改制，现场安装时只需要拧动调节螺杆就能调整刮板与带面的贴合压力，适配不同磨损程度的带面弧度。刮板刃口采用分段式橡胶嵌条设计，V型夹角刚好对准带面运行的中线位置，刮下的物料会顺着斜面滑落到两侧的接料槽内，不会在刮板底部堆积卡滞。两端的弹簧缓冲结构能抵消带面接头、局部凸起带来的硬性冲击，避免刃口被磕崩或者刮伤带面的硫化层。框架上的安装孔全部做了长圆孔设计，预留了3-5mm的位置调整余量，抵消机架焊接变形带来的装配公差，就算现场机架存在少量形变，也能通过调整孔位保证刮板刃口全程均匀贴合带面。不同于外置式清扫器需要占用机头的卸料空间，这款刮板直接布置在张紧轮前方的回程段起始位置，在物料刚进入回程段、还没被压实在带面纹理里的时候就完成刮除，清洁效率比常规外置刮板高出近四成。橡胶刃口的固定采用压条螺栓锁紧，磨损后只需要松开螺栓更换胶条即可，不需要整体拆卸框架，日常维护的作业时间压缩到原来的三分之一。框架表面做了喷塑防锈处理，适配井下、露天堆场等多尘潮湿的工况环境，不会因为长期接触带面携带的水汽、腐蚀性物料出现过早锈蚀。整个结构没有复杂的传动部件，不存在润滑点，日常巡检只需要检查刮板贴合间隙和弹簧张紧力即可，运维成本极低。
