适配步进电机与滚珠丝杠的绕线式挠性联轴器

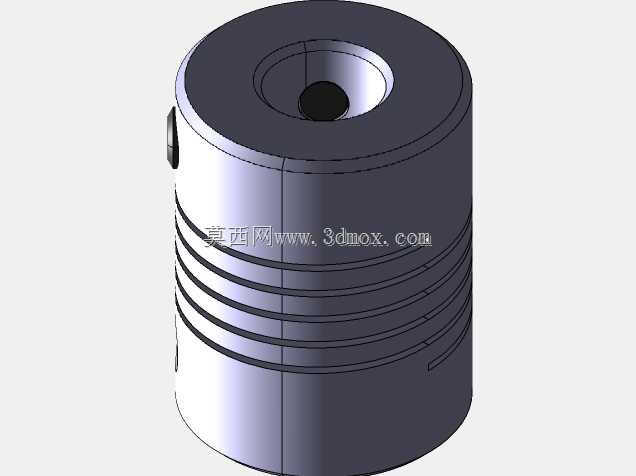

小型传动场景里，刚性联轴器面对电机轴与丝杠轴的微小同轴度偏差，很容易在高速运转时把附加弯矩直接传递到轴承位，轻则磨坏轴承保持架，重则憋断电机输出轴，这类故障在桌面级数控设备、小型自动化滑台里出现的频率极高。这款绕线式挠性联轴器的开槽走向、槽宽、有效圈数都经过反复调校，不是随便切几道螺旋槽就能达到预期补偿效果。槽宽留得太窄，径向和角向补偿量不足，偏差稍大就会出现卡滞，扭矩传递也会出现波动；槽宽切得太宽，整体扭转刚度会直线下降，高速运转时容易出现传动滞后，丢步问题会直接影响进给精度。

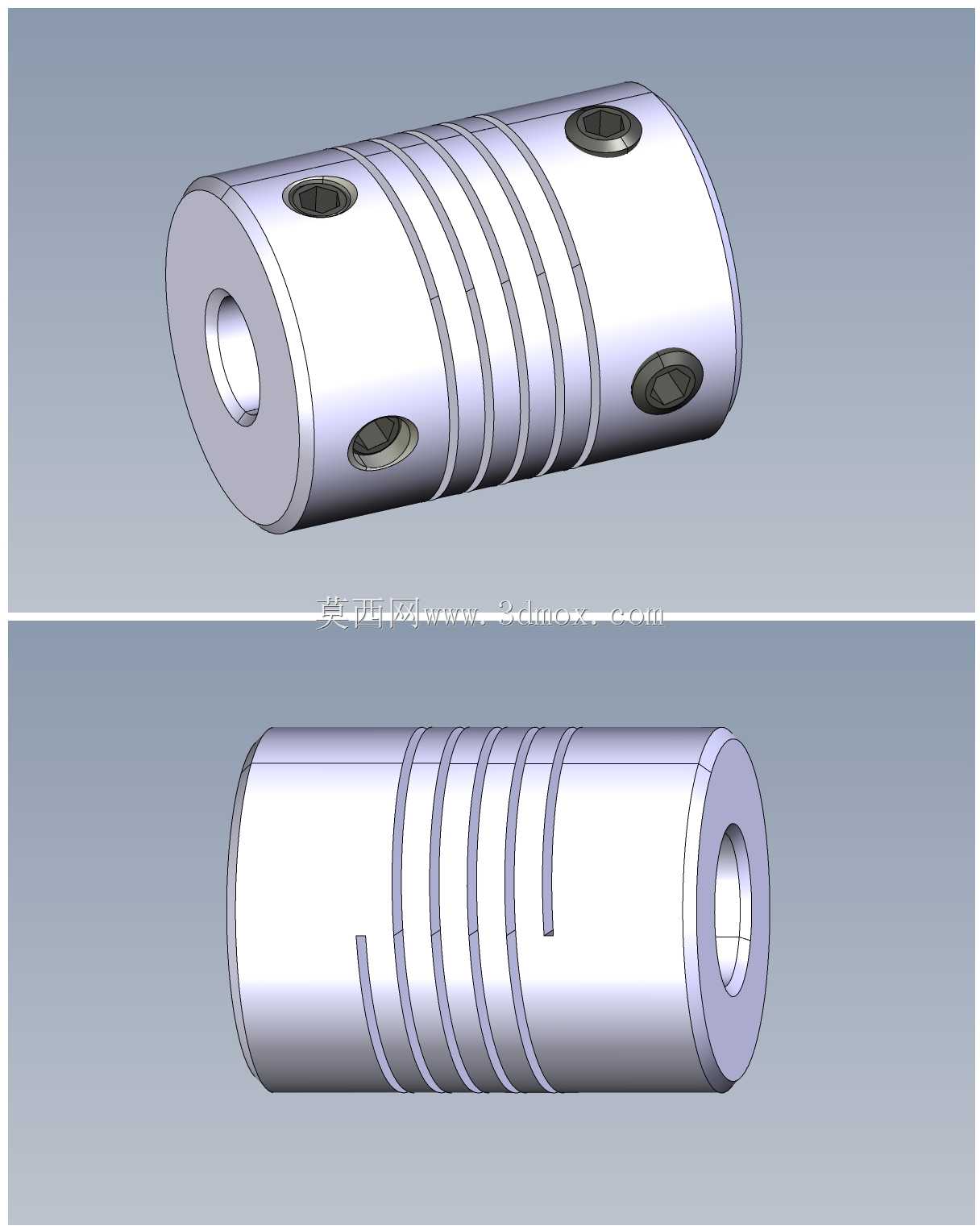

两端的紧定螺钉孔位做了错位排布，不是在同一条母线上对称布置，锁紧时两个螺钉的压紧力不会在轴向上形成应力集中带，能避免薄壁的联轴器套筒在长期锁紧后出现局部变形。螺钉孔的沉头深度刚好和标准内六角紧定螺钉的头部高度匹配，锁紧后螺钉头不会突出外圆面，不会在高速旋转时带来多余的风阻和动平衡问题。内孔的公差带选了过渡配合区间，既不会因为间隙太大导致传动时出现回程间隙，也不会因为过盈量太大导致装配时需要强行敲击，损伤轴端的定位面。

实际装配时，不需要额外加工定位台阶，只要把两端轴分别插到位，拧紧紧定螺钉就能完成固定，对安装空间的要求极低，不需要预留太大的操作空间给扳手走位。螺旋槽的收尾处做了微小的圆弧过渡，没有尖锐的应力集中角，长期承受交变扭矩的时候，不会在槽的末端萌生疲劳裂纹，使用寿命比直角收尾的同类产品高出不少。材质选用常用的铝合金坯料，重量轻，转动惯量小，不会给步进电机带来额外的启动负载，表面做了阳极氧化处理，在潮湿的车间环境里也不容易出现氧化锈蚀，不需要额外做防锈维护。

这类联轴器的补偿量刚好覆盖小型传动组件的常见安装偏差范围，不需要额外做复杂的对中调校，普通工人按照装配指引就能快速完成安装，能大幅降低小型自动化设备的装配调试时间，也能减少后期因为对中不良带来的售后维护成本。
