适配SFU1204滚珠丝杠的D22规格安装壳体

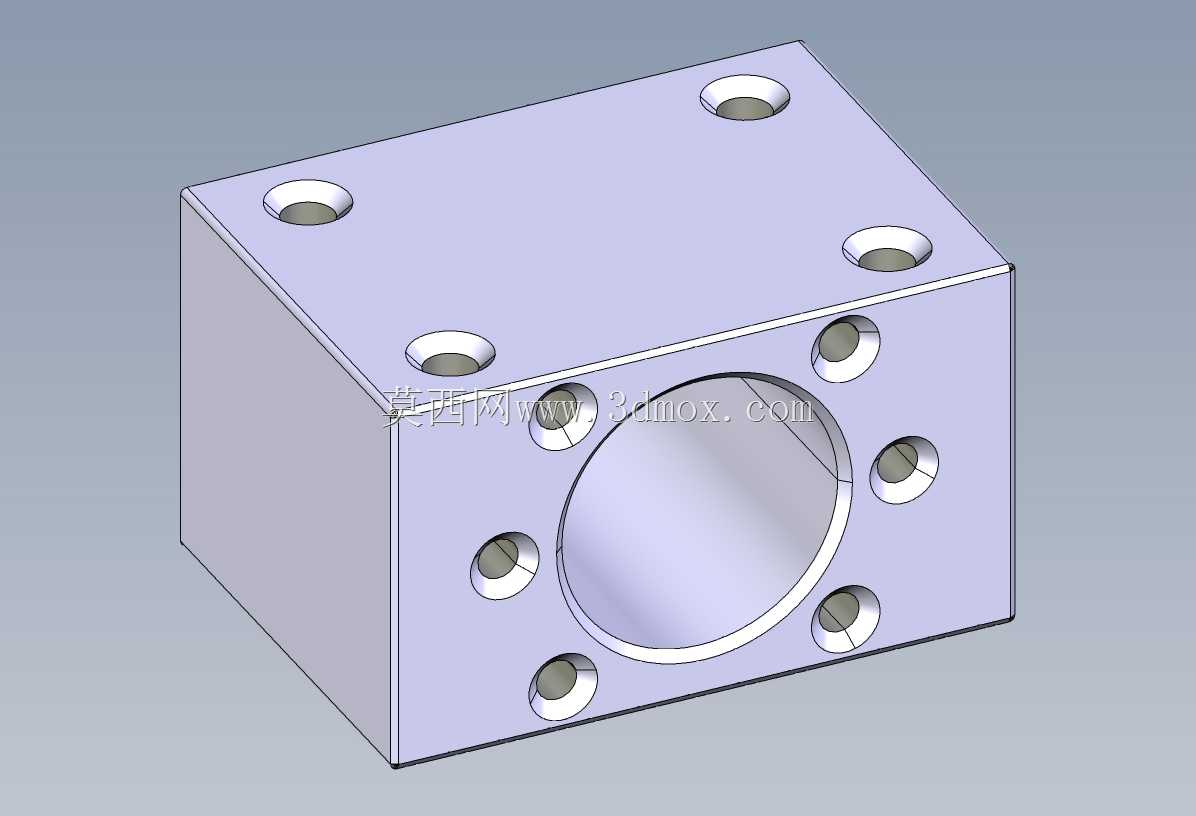

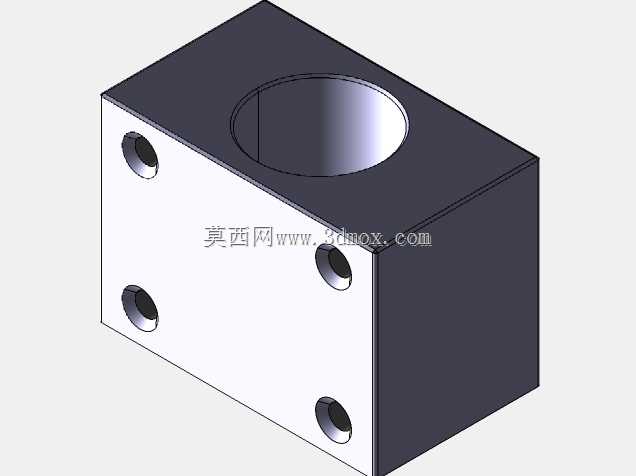

常规滚珠丝杠螺母安装壳体常出现同轴度偏差导致丝杠运行卡滞、螺纹孔受力不均引发滑牙的加工痛点，这款适配SFU1204丝杠的D22壳体在结构设计阶段就针对性做了加工适配层面的优化。正面环绕中心安装孔的六处螺纹孔，位置度公差严格控制在0.02mm以内，加工时采用一次装夹完成所有孔系的钻攻工序，避免二次装夹带来的定位偏移，保证螺母装入后端面与壳体基准面的垂直度，杜绝丝杠运行时的径向窜动。顶面的四处安装沉孔做了锪平深度统一处理，沉孔底面与壳体安装底面的平行度误差不超过0.01mm，配套螺栓锁紧时不会出现偏载，长期往复运行下螺栓松动概率大幅降低。中心D22的内孔做了0.03mm的公差预留，适配SFU1204螺母的外径公差带，压入装配时不会出现过盈量过大撑裂壳体、或是间隙过大导致螺母晃动的问题。壳体的棱边全部做了R0.5的倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能减少应力集中，在设备长期高频往复运行的工况下，不会出现棱边开裂的隐患。侧面的壁厚经过受力仿真校核，在保证整体重量轻量化的前提下，足以承受丝杠传动时的轴向反作用力，不会出现受力变形导致的传动精度下降。所有螺纹孔的深度都严格匹配对应规格螺栓的啮合长度，M4螺纹深度8mm、M5螺纹深度9mm的参数，既保证足够的锁紧力，也避免攻丝过深钻穿壳体壁导致的结构强度下降。壳体的六个平面都做了平面度校准，安装时与设备安装板的贴合面间隙小于0.01mm，不需要额外加装调整垫片就能保证安装精度，减少现场装配的调试工作量。
