三联组合式电气线缆连接端子结构

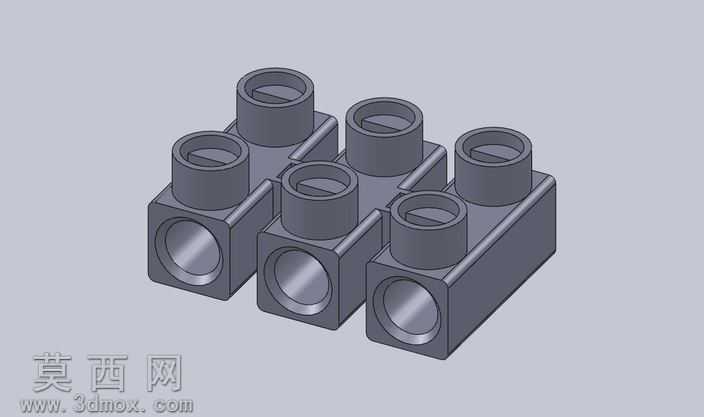

本作品为三联组合式电气线缆连接端子，采用三维参数化建模方式完成整体结构搭建，建模过程中优先保证各单元装配精度与结构合理性，首先以单个接线端子为基础单元，绘制基体方块的拉伸特征，依次完成正面线缆插接孔、顶部接线柱孔的切除特征，保证孔位同轴度与内壁粗糙度符合电气接插件的设计规范，孔壁预留合理的插接公差，确保线缆插入后可实现稳定的导电接触与机械固定。完成单个端子建模后，通过线性阵列与装配约束完成三个独立端子的并排组合，相邻端子间保留均匀的绝缘间隙，避免不同回路间出现爬电、短路风险，整体组合后形成规整的长方体基座结构，无突出尖锐棱角，符合电气配件的安全设计要求。材质渲染阶段，为整体模型赋予哑光深灰色工程塑料材质，模拟工业接插件常用的阻燃PA材质质感，调整材质的反光度与粗糙度参数，还原工程塑料表面的细微磨砂质感，插接孔内壁赋予轻微金属光泽质感，模拟内部导电铜套的材质表现，通过环境光遮蔽效果强化孔位的深度感与结构层次感，让整体渲染效果贴近实物的视觉表现。结构设计上，每个独立端子单元可单独接入对应回路的线缆，正面横向孔用于线缆横向插接引入，顶部竖向孔用于接线柱压接固定线缆，三个单元并排组合的形式可同时完成三路电气线路的连接固定，整体结构紧凑规整，安装时可通过基座平面实现平稳固定，适用于低压电气回路的线缆分线、转接场景，建模过程中对所有棱边添加了微小的圆角特征，既避免注塑生产时的应力集中问题，也能消除安装使用过程中的锐边划伤风险，整体模型的特征树逻辑清晰，所有尺寸均按照工业常用接线端子的通用规格进行参数化设定，可根据实际使用需求调整孔位直径、单元间距、整体外形尺寸等参数，适配不同线径、不同安装空间的使用需求。
