带三色分区刻度的径向压力表结构设计

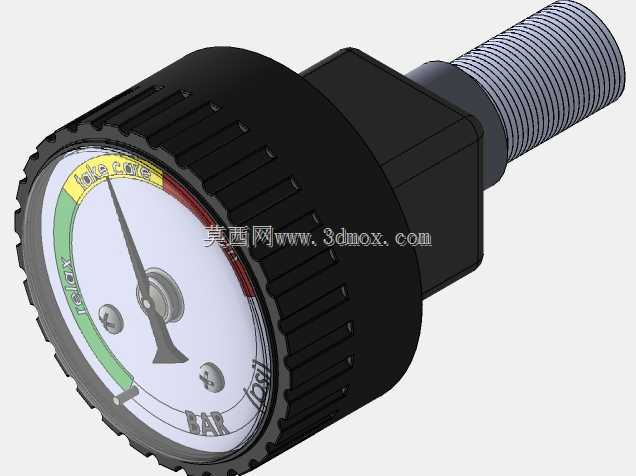

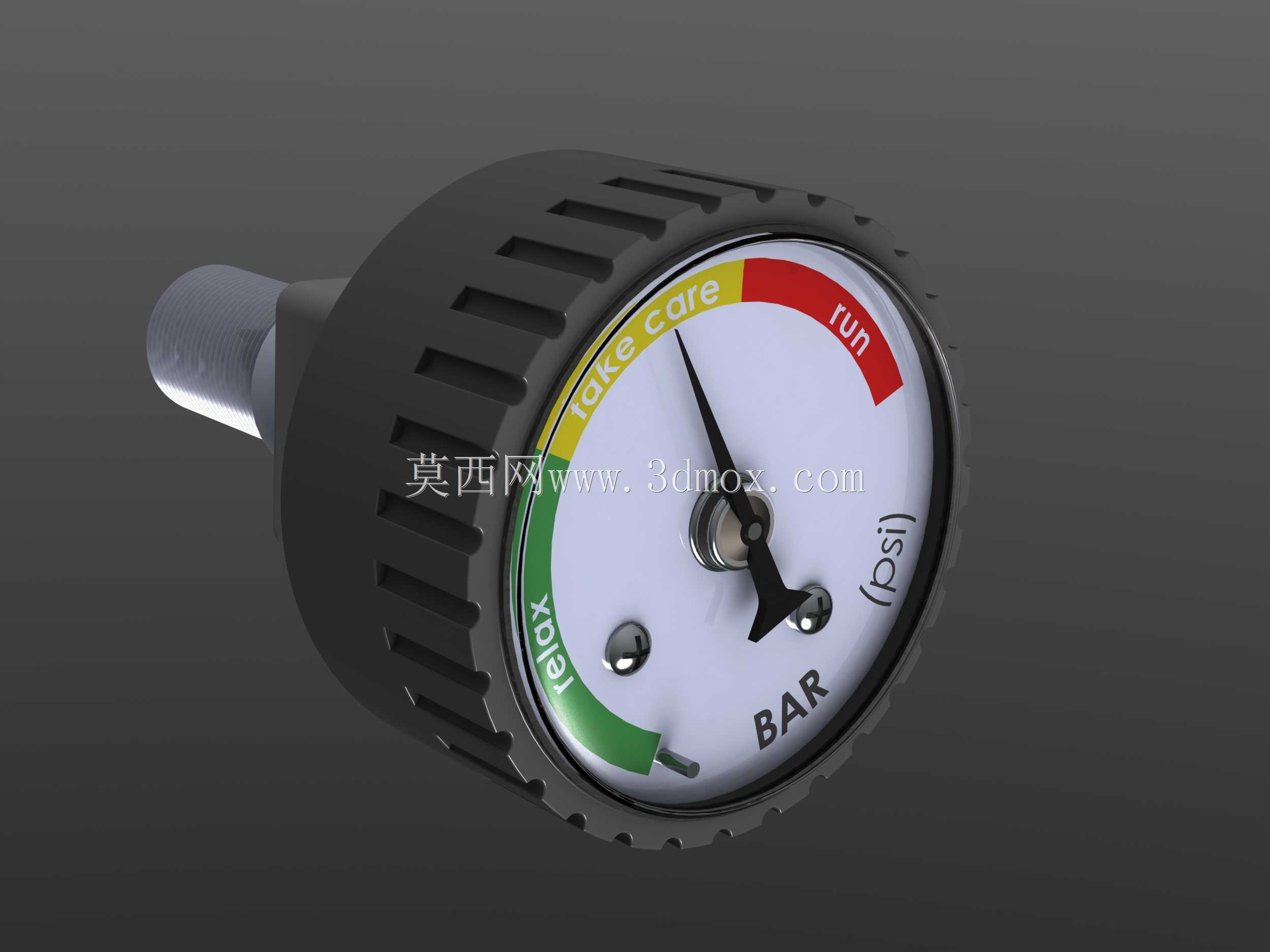

现场工况里径向压力表最容易出现的失效点，是表壳滚花握持区打滑、接头同轴度偏差导致的密封渗漏，还有刻度盘色区边界模糊带来的读数误判，这款压力表的结构设计刚好把这些痛点逐一做了针对性处理。滚花表壳的棱边做了0.2mm的圆角过渡，没有尖锐的加工毛刺，滚花的齿距控制在1.2mm，既保证手动旋紧时的摩擦力足够，又不会因为齿距过密积存油污，日常巡检擦拭时也不会刮擦防护手套。接头部位的同轴度公差被严格控制在0.03mm以内，和表壳的连接位做了嵌入式定位台阶，装配时不需要反复调整对齐角度，就能保证刻度盘的零位和接头轴向保持平行，避免安装后表盘歪斜带来的读数偏差。刻度盘的三色分区没有采用普通的印刷工艺，而是做了凹入式的色层填充，绿色relax区对应安全压力区间，黄色take care区是预警区间，红色run区是超压警戒区间，色层和表盘基面的高度差控制在0.1mm，长期使用不会因为摩擦、油污侵蚀出现掉色脱落的问题，哪怕在有轻微油污飞溅的液压站、泵房环境里，巡检人员隔着半米距离也能快速识别压力所处区间。指针的配重做了动平衡校准，哪怕压力表安装在有轻微振动的设备管路上，指针也不会出现小幅抖动晃荡的情况，指针尖端和刻度盘的间隙保持在0.5mm，既不会因为间隙过大出现视差，也不会因为摩擦表盘影响灵敏度。表蒙和表壳的配合位做了一圈嵌入式的密封槽，搭配丁腈橡胶密封圈，能达到IP65的防护等级，日常的水汽、粉尘都不会进入表壳内部，避免内部机芯受潮锈蚀。底部的两个固定塞采用过盈配合压入表壳，不需要额外涂胶固定，后期如果需要校准机芯，只需要用专用工具顶出塞子就能调整，不会破坏表壳的整体结构。
