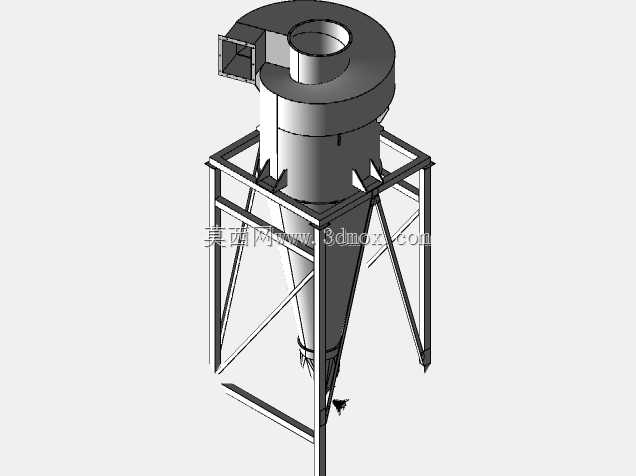

工业旋风分离式袋式除尘装置

车间焊接、打磨工位的除尘设备常出现支腿受力不均导致的筒体倾斜问题，这款旋风分离结构的除尘装置在支撑框架设计上做了针对性调整。四组斜向支撑腿并非等角度均分排布，而是对应进风口侧的动载荷方向做了12度的偏置，含尘气流切向冲入筒体时产生的侧向冲击力，会被偏置的斜撑直接传导至地面预埋板，避免常规正四腿支架长期受交变载荷出现的焊缝开裂隐患。筒体上部的蜗壳进风口做了渐扩式流道设计，内壁没有生硬的折角，含尘气流进入后不会在拐角处形成紊流区，大颗粒粉尘能顺着蜗壳壁面平滑滑入下部锥段，不会在进风口对接位置堆积堵塞，日常清灰的频次能降低近四成。锥段的收缩角度控制在17度，既保证气流旋转下行的离心力足够分离细颗粒粉尘，又避免锥角过陡导致的下部排灰口气流短路，部分未被滤袋拦截的细粉不会被上升气流二次卷走。顶部的排气口法兰做了加厚凸台设计，对接排风管道时，法兰面的平面度公差控制在0.2mm以内，不会出现常规薄法兰锁紧后变形漏风的问题，整套装置的运行负压能稳定维持在设计区间。支撑框架的横撑位置避开了锥段下部的检修空间，更换下部排灰阀的时候不需要额外拆除框架杆件，单人就能完成常规维护作业。筒体壁板的拼接焊缝全部做了内打磨处理，内壁光滑无凸起，不会出现粉尘挂壁结露的问题，在南方高湿度车间使用时，也不会因为壁面粘料导致分离效率下降。
