工业湿式废气洗涤净化装置结构设计

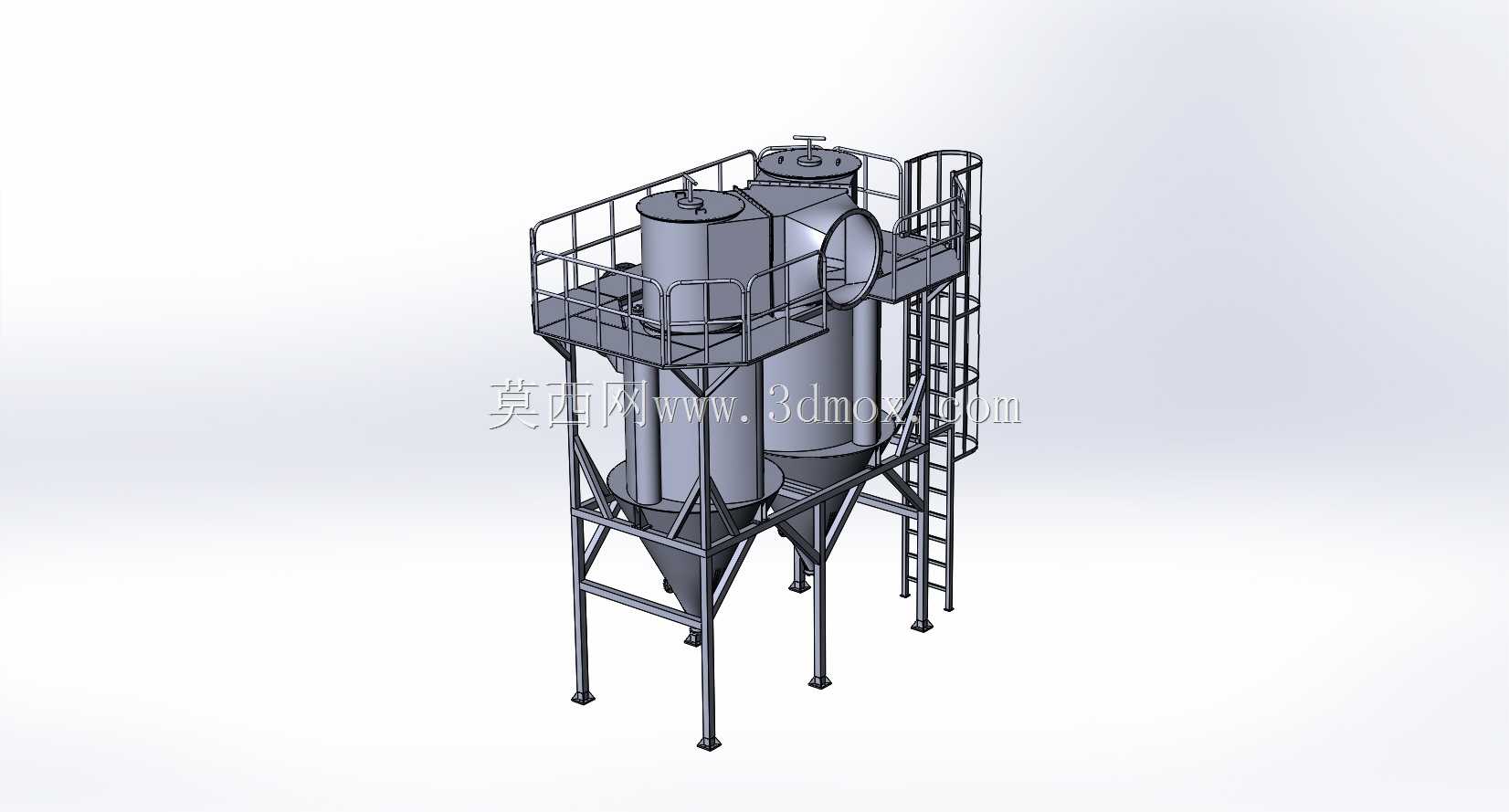

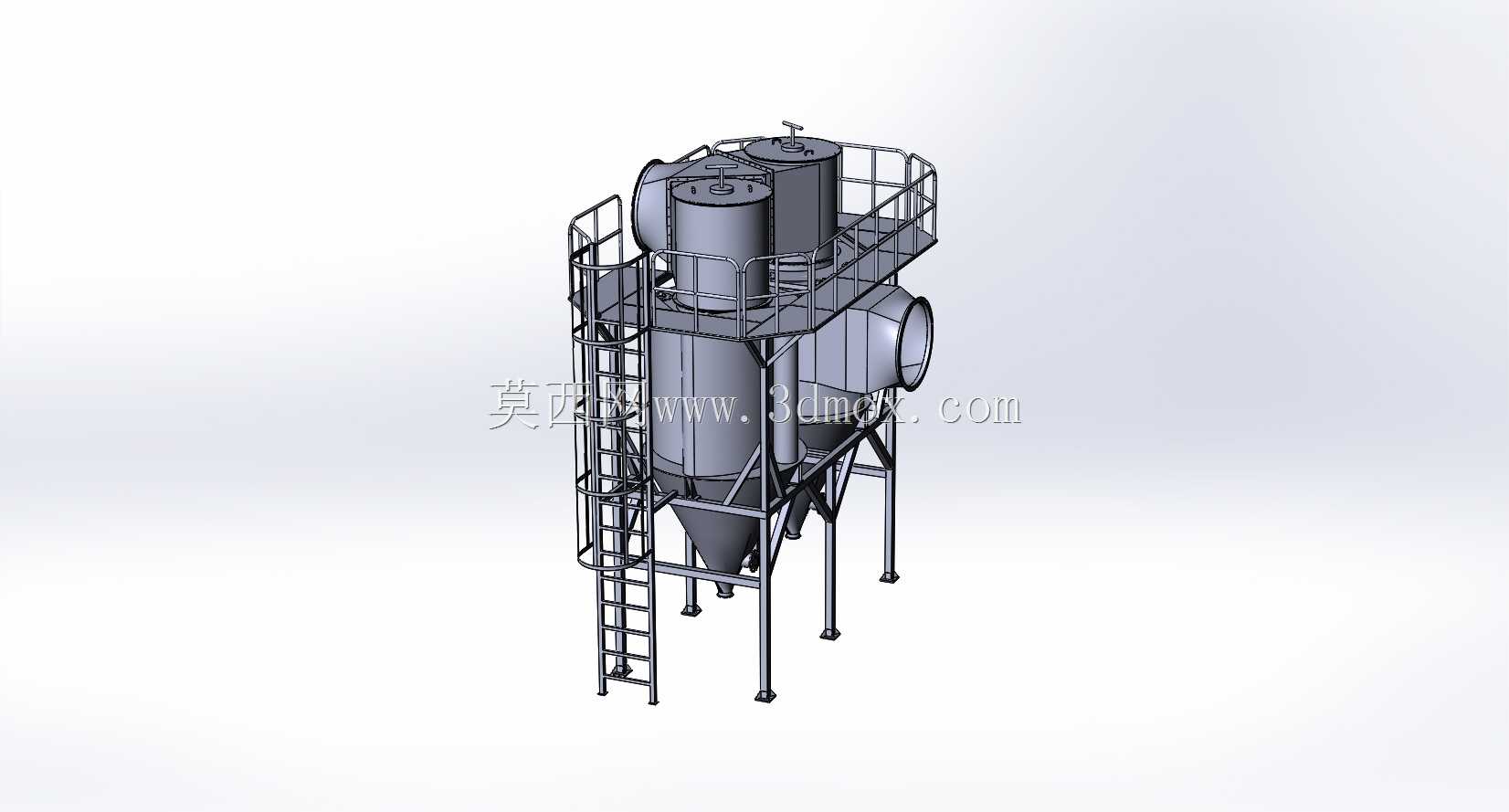

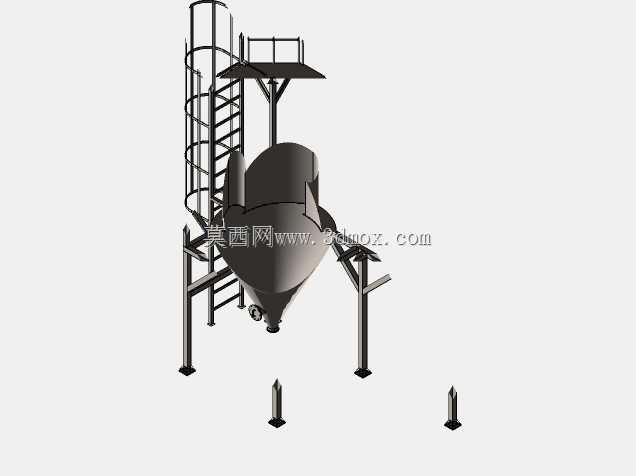

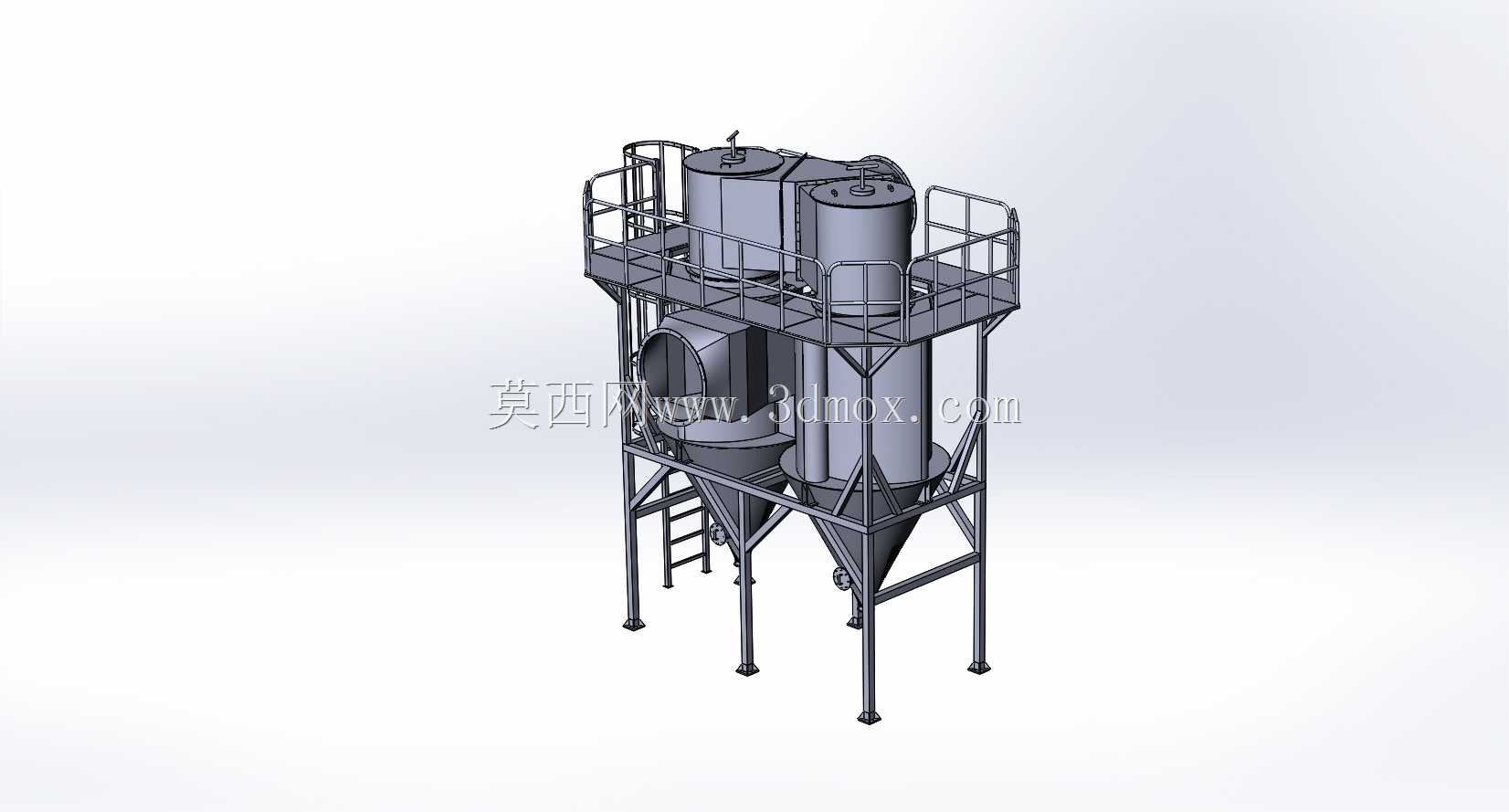

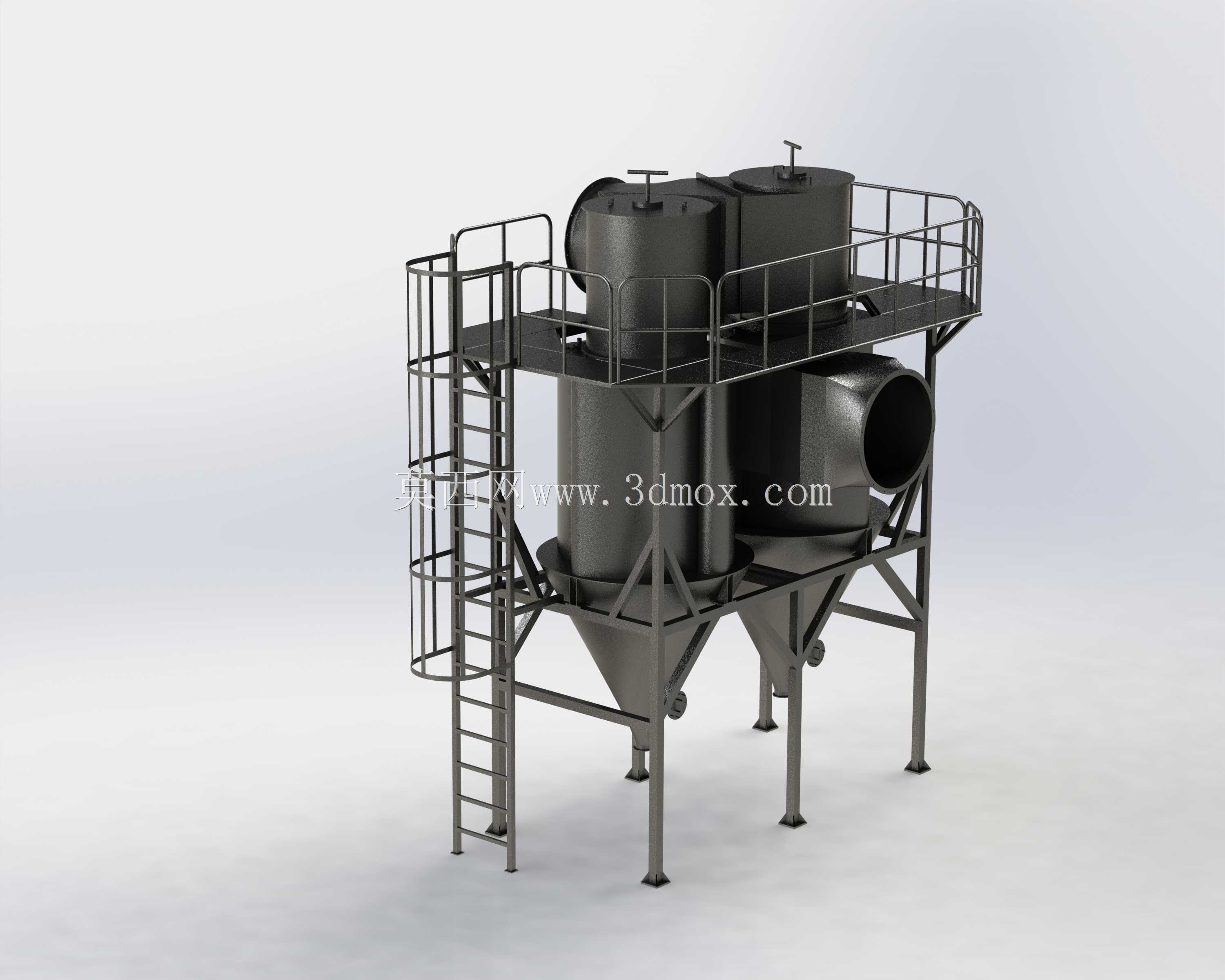

现场安装这类湿式洗涤设备时，最常出现的问题是塔体拼接处的密封失效，以及支架承重不均导致的筒体倾斜，不少项目投用不到半年就出现焊缝渗漏、爬梯护栏变形的隐患。这套结构在设计阶段就针对这些痛点做了针对性调整，锥斗段的倾斜角度没有沿用常规的60度通用值，而是根据含尘废气的颗粒沉降特性调整到了67度，避免湿灰在锥壁粘附架桥，同时锥底排料口的法兰位置特意偏移了支腿的正投影区域，后期安装排料阀时不需要额外切割支架型钢，现场施工的动火作业量能减少近三成。上层操作平台的护栏高度做了1.2米的加高处理，护栏竖杆的间距控制在10厘米以内，比常规工业平台的防护标准更严格，毕竟平台上经常需要操作人员检修顶部的阀门和喷淋组件，湿滑工况下的防护冗余必须留足。爬梯的踏步做了防滑凸纹的一体化折弯设计，没有采用后期焊接防滑条的方案，避免长期踩踏后防滑条脱落的风险，爬梯与平台的连接位置特意加了三角加强筋，抵消人员上下时的侧向晃动感。两个塔体的连接风道做了渐扩式的截面设计，不是简单的直筒对接，气流进入第二个塔体时流速能降低百分之四十，大幅提升气液接触的时间，净化效率比同规格常规设备高出不少。支腿的底部做了方形的地脚垫板，垫板与支腿的焊缝采用满焊工艺，垫板上预留的长条形地脚螺栓孔能抵消基础施工时的位置误差，现场安装时不需要重新扩孔就能完成对位。筒体上的观察口位置特意设置在平台站立人员的视线平齐高度，不需要踮脚或者弯腰就能观察内部的喷淋和积灰情况，检修时的便利性提升明显。顶部的人孔盖采用了快开式的压扣结构，不需要拆卸多颗螺栓就能打开，日常检查内部填料的效率更高。所有钢结构的连接位置都做了圆角过渡处理，没有尖锐的棱角，避免安装和检修人员磕碰受伤，这些细节在常规的通用设计里很容易被忽略，但在现场实际使用时直接影响运维的安全性和效率。
