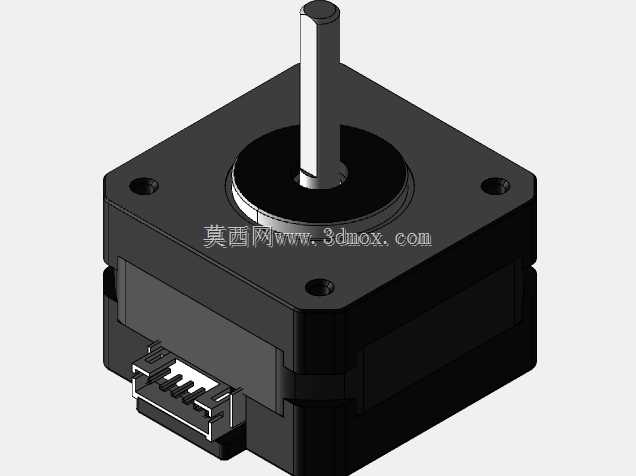

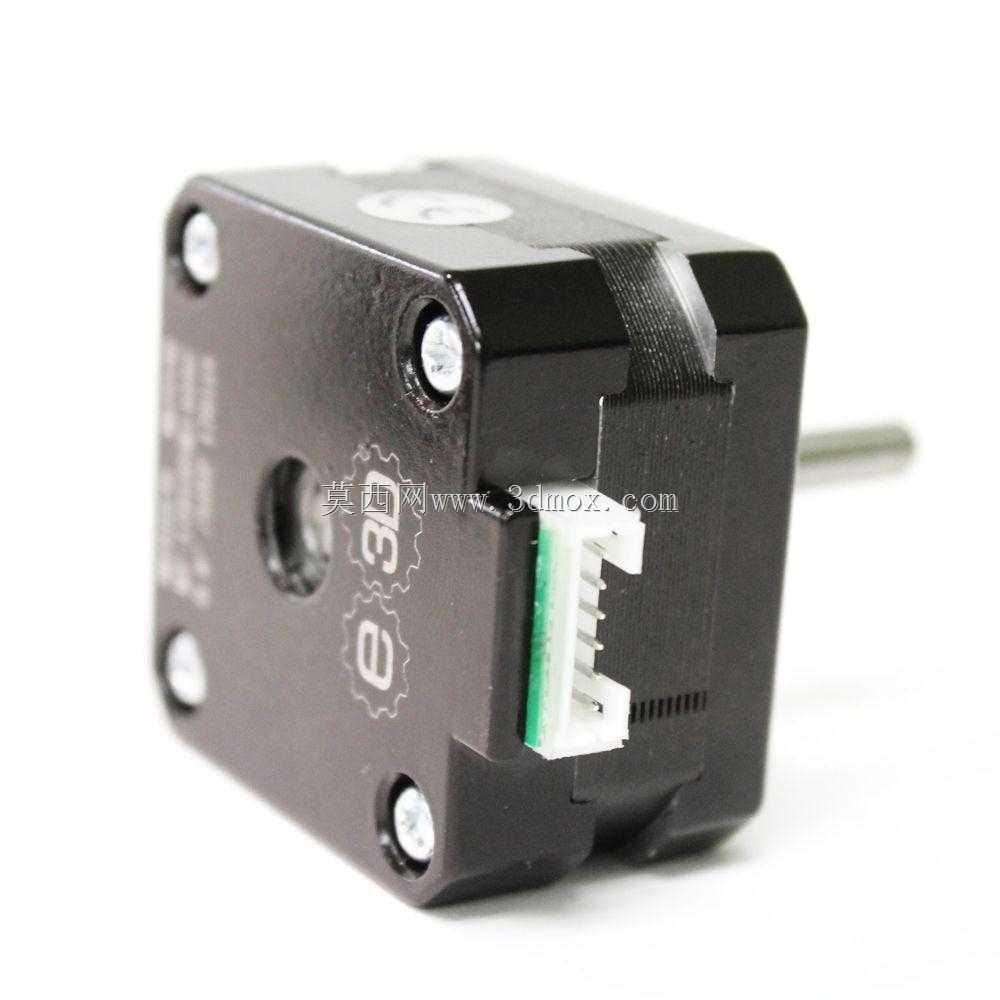

0.9度步距角Nema17细线步进电机结构

桌面级FDM挤出工况下，常规1.8度步距角步进电机在低速送丝时容易出现齿槽效应带来的送丝脉动，直接反映在打印件外壁就是规律性的纹路振纹，这款0.9度步距角的Nema17规格细线步进电机，在结构设计阶段就针对这个痛点做了针对性的公差匹配。定子冲片的齿槽密度做了翻倍处理，每一步的转角误差被压缩到原规格的一半，配合定制的D型输出轴，轴伸的同轴度公差控制在0.02mm以内，和挤出机送丝齿轮装配时不需要额外做偏心补偿，就能保证送丝轮的径向跳动量控制在合格区间。机身长度压缩到25mm的同时，绕组的线径选用了更细的高温漆包线，在有限的定子槽内填满了有效导体，既控制了整机162克的自重，又能在12.7N·cm的额定扭矩输出下保持较低的温升，长时间连续打印不会因为绕组过热导致出力下降出现失步。尾部的接插件选用了1000mm长的可插拔线缆，接头的针脚做了镀金处理，反复插拔也不会出现接触电阻变大的问题，和泰坦系列挤出机的安装孔位完全匹配，安装时四个角的安装孔做了沉台设计，螺丝锁紧后不会突出电机端面，和挤出机安装板贴合时没有间隙，避免了长期运行中因为安装松动带来的振动传导。端盖的轴承室公差选用了过渡配合，轴承压入后不会出现跑外圈的问题，输出轴的轴向窜动量控制在0.1mm以内，送丝时不会因为轴的窜动带来送丝压力的波动，哪怕是打印柔性耗材时，也能保持稳定的挤出压力。
